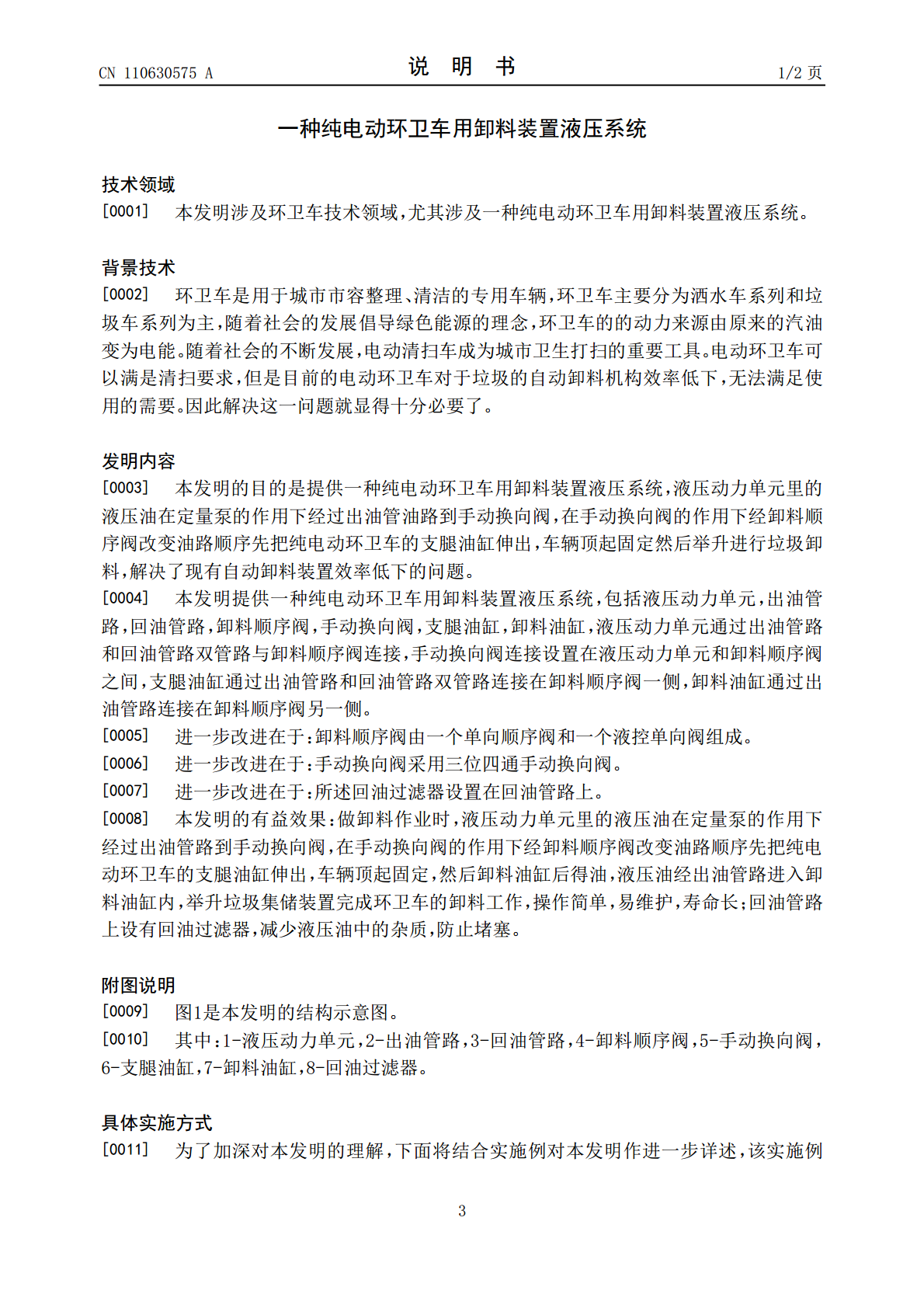

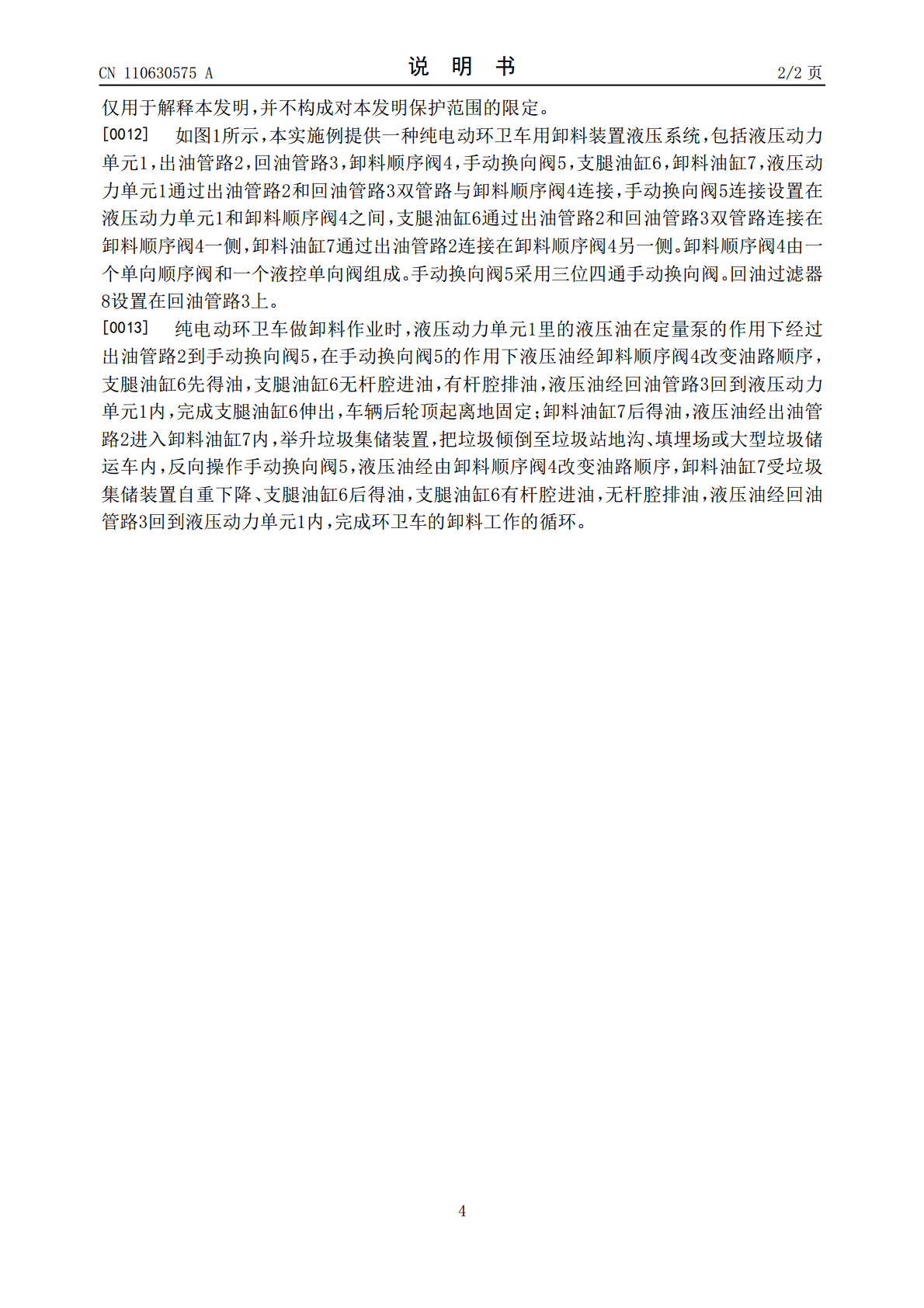

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110630575A(43)申请公布日2019.12.31(21)申请号201910922131.8B65F3/02(2006.01)(22)申请日2019.09.27(71)申请人安徽爱瑞特新能源专用汽车股份有限公司地址241000安徽省芜湖市繁昌县经济开发区(72)发明人艾和金纪运学宫超周明龙倪山岚杜孝力万友(74)专利代理机构南京正联知识产权代理有限公司32243代理人张素庆(51)Int.Cl.F15B11/16(2006.01)F15B13/02(2006.01)F15B21/041(2019.01)权利要求书1页说明书2页附图1页(54)发明名称一种纯电动环卫车用卸料装置液压系统(57)摘要本发明提供一种纯电动环卫车用卸料装置液压系统，液压动力单元通过出油管路和回油管路双管路与卸料顺序阀连接，手动换向阀连接设置在液压动力单元和卸料顺序阀之间，支腿油缸通过出油管路和回油管路双管路连接在卸料顺序阀一侧，卸料油缸通过出油管路连接在卸料顺序阀另一侧；该系统为纯电动环卫车做卸料作业时，液压动力单元里的液压油在定量泵的作用下经过出油管油路到手动换向阀，在手动换向阀的作用下经卸料顺序阀改变油路顺序先把纯电动环卫车的支腿油缸伸出，车辆后轮顶起离地固定然后再举升垃圾集储装置，完成环卫车的卸料工作，操作简单，易维护，寿命长。CN110630575ACN110630575A权利要求书1/1页1.一种纯电动环卫车用卸料装置液压系统，包括液压动力单元（1），出油管路（2），回油管路（3），卸料顺序阀（4），手动换向阀（5）,支腿油缸（6），卸料油缸（7），回油过滤器（8），其特征在于：液压动力单元（1）通过出油管路（2）和回油管路（3）双管路与卸料顺序阀（4）连接，手动换向阀（5）连接设置在液压动力单元（1）和卸料顺序阀（4）之间，支腿油缸（6）通过出油管路（2）和回油管路（3）双管路连接在卸料顺序阀（4）一侧，卸料油缸（7）通过出油管路（2）连接在卸料顺序阀（4）另一侧。2.如权利要求1所述的一种纯电动环卫车用卸料装置液压系统，其特征在于：卸料顺序阀（4）由一个单向顺序阀和一个液控单向阀组成。3.如权利要求1所述的一种纯电动环卫车用卸料装置液压系统，其特征在于：手动换向阀（5）采用三位四通手动换向阀。4.如权利要求1所述的一种纯电动环卫车用卸料装置液压系统，其特征在于：所述回油过滤器（8）设置在回油管路（3）上。2CN110630575A说明书1/2页一种纯电动环卫车用卸料装置液压系统技术领域[0001]本发明涉及环卫车技术领域，尤其涉及一种纯电动环卫车用卸料装置液压系统。背景技术[0002]环卫车是用于城市市容整理、清洁的专用车辆，环卫车主要分为洒水车系列和垃圾车系列为主，随着社会的发展倡导绿色能源的理念，环卫车的的动力来源由原来的汽油变为电能。随着社会的不断发展，电动清扫车成为城市卫生打扫的重要工具。电动环卫车可以满是清扫要求，但是目前的电动环卫车对于垃圾的自动卸料机构效率低下，无法满足使用的需要。因此解决这一问题就显得十分必要了。发明内容[0003]本发明的目的是提供一种纯电动环卫车用卸料装置液压系统，液压动力单元里的液压油在定量泵的作用下经过出油管油路到手动换向阀，在手动换向阀的作用下经卸料顺序阀改变油路顺序先把纯电动环卫车的支腿油缸伸出，车辆顶起固定然后举升进行垃圾卸料，解决了现有自动卸料装置效率低下的问题。[0004]本发明提供一种纯电动环卫车用卸料装置液压系统，包括液压动力单元，出油管路，回油管路，卸料顺序阀，手动换向阀，支腿油缸，卸料油缸，液压动力单元通过出油管路和回油管路双管路与卸料顺序阀连接，手动换向阀连接设置在液压动力单元和卸料顺序阀之间，支腿油缸通过出油管路和回油管路双管路连接在卸料顺序阀一侧，卸料油缸通过出油管路连接在卸料顺序阀另一侧。[0005]进一步改进在于：卸料顺序阀由一个单向顺序阀和一个液控单向阀组成。[0006]进一步改进在于：手动换向阀采用三位四通手动换向阀。[0007]进一步改进在于：所述回油过滤器设置在回油管路上。[0008]本发明的有益效果：做卸料作业时，液压动力单元里的液压油在定量泵的作用下经过出油管路到手动换向阀，在手动换向阀的作用下经卸料顺序阀改变油路顺序先把纯电动环卫车的支腿油缸伸出，车辆顶起固定，然后卸料油缸后得油，液压油经出油管路进入卸料油缸内，举升垃圾集储装置完成环卫车的卸料工作，操作简单，易维护，寿命长；回油管路上设有回油过滤器，减少液压油中的杂质，防止堵塞。附图说明[0009]图1是本发明的结构示意图。[0010]其中：1-液压动力单元，2-出油管路，3-回油管路，4-卸料顺序阀，5-手动换向阀，6-
