一种医疗器械辐照灭菌装置.pdf

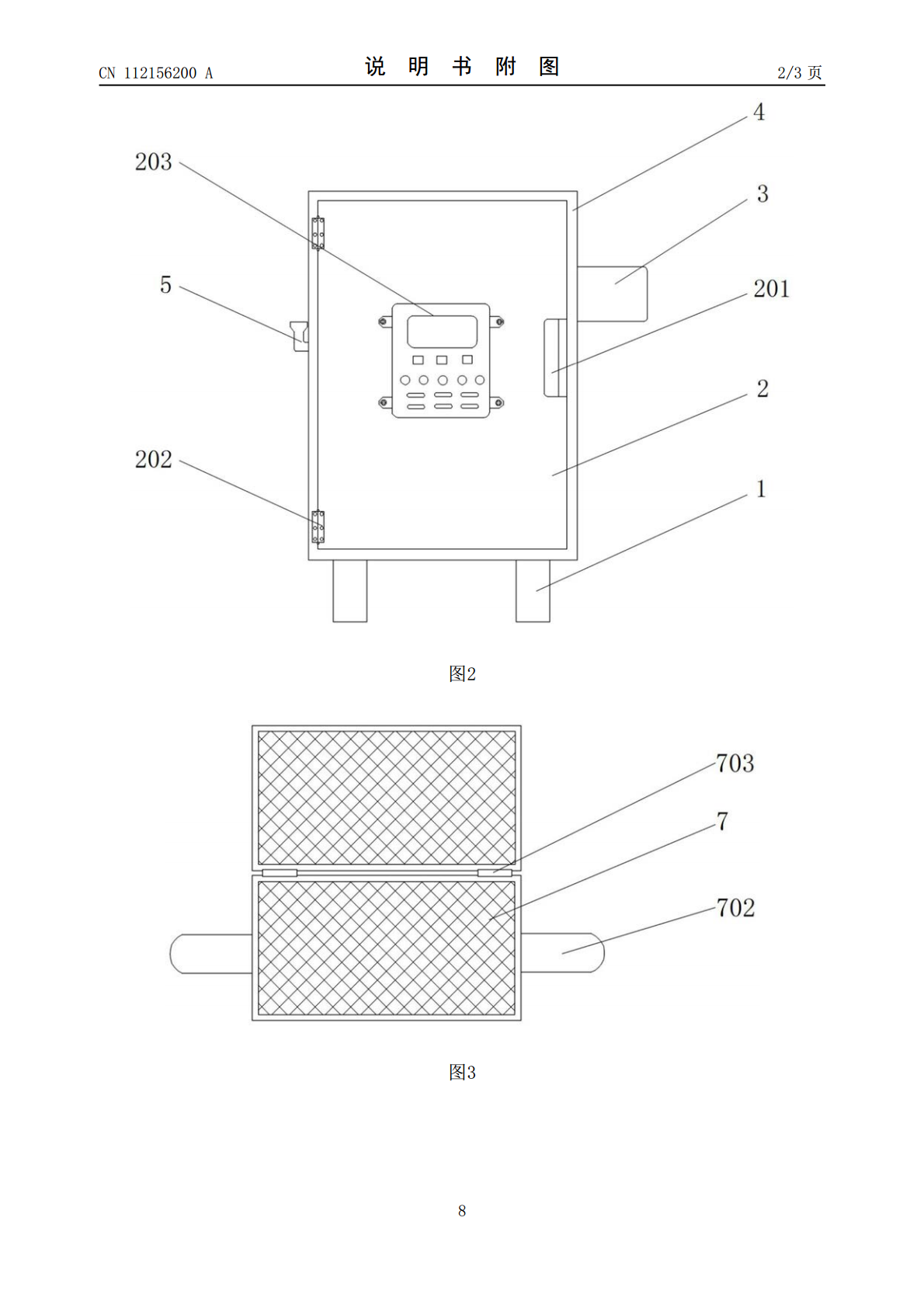

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112156200A(43)申请公布日2021.01.01(21)申请号202010971550.3(22)申请日2020.09.16(71)申请人苏州中核华东辐照有限公司地址215000江苏省苏州市吴江经济技术开发区交通路4756号(72)发明人曾弟明宋艳超唐剑(74)专利代理机构上海微策知识产权代理事务所(普通合伙)31333代理人张静(51)Int.Cl.A61L2/08(2006.01)A61L2/20(2006.01)A61L2/26(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种医疗器械辐照灭菌装置(57)摘要本发明公开了一种医疗器械辐照灭菌装置，包括支腿、箱门、固定架和箱体，所述箱体的下方焊接安装有多个支腿，所述箱体的一侧外壁上焊接安装有固定架，所述箱体的内壁两侧通过轴承一转动安装有放置板，所述箱体的内壁设有通风网，所述通风网的背面贯穿安装有风机，且风机位于放置板的上方，所述箱体的一侧内壁上焊接安装有加热箱，本发明通过将放置板两侧外壁上的圆柱分别贯穿安装在轴承一与轴承二的内壁上，将医疗器械放置在两个放置板之间通过卡扣可对两个放置板进行卡接固定，利用电机的转动可带动轴承二进行转动，使放置板可带动内部的医疗器械进行转动，从而使辐照发射器在对医疗进行光照灭菌时较为均匀。CN112156200ACN112156200A权利要求书1/1页1.一种医疗器械辐照灭菌装置，包括支腿(1)、箱门(2)、固定架(3)和箱体(4)，其特征在于：所述箱体(4)的下方焊接安装有多个支腿(1)，所述箱体(4)的正面通过铰链(202)活动安装有箱门(2)，所述箱体(4)的一侧外壁上焊接安装有固定架(3)，所述箱体(4)的内壁两侧通过轴承一(304)转动安装有放置板(7)，所述箱体(4)的内壁设有通风网(601)，所述通风网(601)的背面贯穿安装有风机(6)，所述箱体(4)的一侧内壁上焊接安装有加热箱(8)，且加热箱(8)位于轴承一(304)的中间，所述加热箱(8)的内部通过挡板(804)分别分隔出加热间(801)与气体收集间(806)，加热间(801)的内部焊接安装有加热管(802)，挡板(804)的上方设有气体排放网(803)，气体收集间(806)的一侧内壁上贯穿安装有气体排放管(805)，所述箱体(4)的另一侧外壁上贯穿安装有入料口(5)，且入料口(5)的一端延伸进入加热间(801)的内部。2.根据权利要求1所述的一种医疗器械辐照灭菌装置，其特征在于：所述箱门(2)的正面通过螺栓固定安装有控制面板(203)，所述箱门(2)的正面设有凹槽(201)，且凹槽(201)位于控制面板(203)的一侧。3.根据权利要求1所述的一种医疗器械辐照灭菌装置，其特征在于：所述固定架(3)的内部放置有电机(301)，电机(301)的输出端贯穿安装有轴承二(302)，轴承二(302)的外表面环绕安装有传送皮带(303)。4.根据权利要求1所述的一种医疗器械辐照灭菌装置，其特征在于：所述箱体(4)的两端内壁上焊接安装有辐照发射器(401)，辐照发射器(401)的照射面呈分散型照射。5.根据权利要求1所述的一种医疗器械辐照灭菌装置，其特征在于：所述两个放置板(7)的正面焊接安装有卡扣(701)，所述两个放置板(7)的背面连接处通过合页(703)活动安装，所述放置板(7)的两侧外壁上焊接安装有圆柱(702)，且圆柱(702)的两端分别与轴承一(304)和轴承二(302)的内壁连接。2CN112156200A说明书1/4页一种医疗器械辐照灭菌装置技术领域[0001]本发明涉及灭菌装置领域，具体涉及一种医疗器械辐照灭菌装置。背景技术[0002]在日常使用的医疗器械的使用过程中，有很大一部分为可重复使用的医疗器械，但是这些可重复使用的医疗器械在使用后需要进行相应的消毒灭菌工作，然后才可以进行使用，从而使医疗器械在进行使用时不会残留细菌在医疗器械上，从而避免医患之间、患者与患者之间发生交叉感染。[0003]现有的装置存在的缺陷是：[0004]1、现有的装置在对医疗器械进行灭菌时，由于现有的装置通常使用消毒液对医疗器械进行冲洗，容易导致消毒液对医疗器械冲洗不干净使细菌残留在医疗器械上。[0005]2、现有的装置在对医疗器械进行光照灭菌时，现有的装置在放置医疗器械时，由于放置板呈固定设置，在进行光照灭菌时，使医疗器械的光照面不均匀，灭菌不彻底。发明内容[0006]本发明的目的在于提供一种医疗器械辐照灭菌装置，以解决上述背景技术中提出的疗器械的光照面不均匀，灭菌不彻底和消毒液直接冲洗容易使医疗器械冲洗不干净等问题。[0007]为实现上述目的，本发明作出如下技术方案：一种医疗器械辐
