一种斜拉桥塔座钢混结合段施工方法.pdf

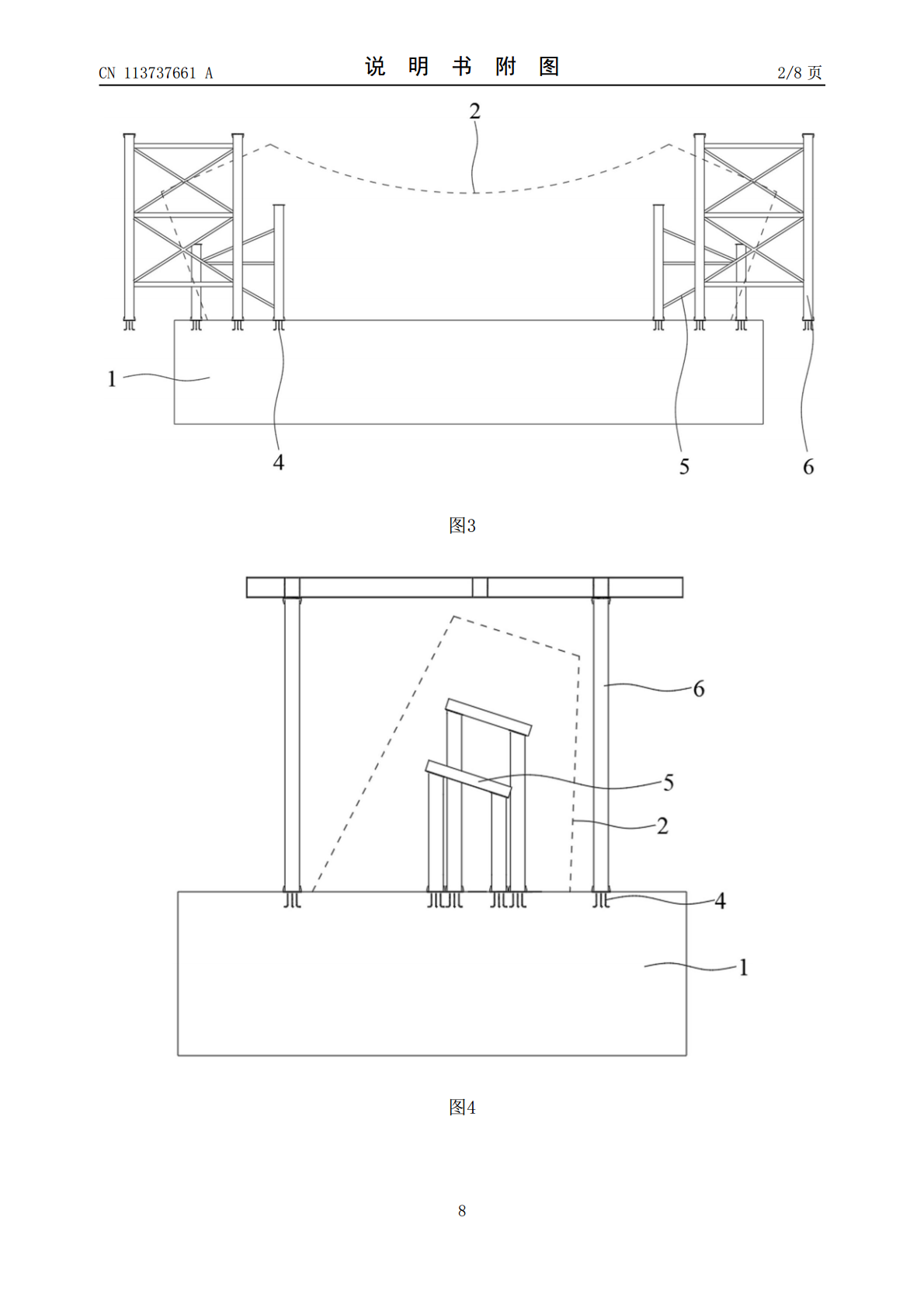

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113737661A(43)申请公布日2021.12.03(21)申请号202111181335.4(22)申请日2021.10.11(71)申请人中铁二局集团有限公司地址610031四川省成都市金牛区通锦路16号申请人中铁二局第六工程有限公司(72)发明人雷皓羽熊开勇徐天良葛东涛阳宗宜武焱(74)专利代理机构四川力久律师事务所51221代理人刘雪莲(51)Int.Cl.E01D21/00(2006.01)E01D11/04(2006.01)E01D19/14(2006.01)权利要求书1页说明书4页附图8页(54)发明名称一种斜拉桥塔座钢混结合段施工方法(57)摘要本发明公开了一种斜拉桥塔座钢混结合段施工方法，包括浇筑混凝土承台，在所述承台上安装内支架和外支架，安装索塔节段，所述索塔节段的下端设置在所述内支架上，所述索塔节段的上端通过所述外支架固定，沿所述索塔节段走向在所述索塔节段的四棱边安装四根斜支腿，拆除所述内支架，浇筑混凝土形成塔座，拆除所述外支架。本发明通过沿索塔节段走向在其四棱边安装四根斜支腿，斜支腿和外支架支撑起索塔节段，然后可以安全拆除内支架消除干涉，浇筑混凝土形成塔座后再拆除外支架，施工过程消除了钢混结合段塔座内部钢绞线、锚固钢板、塔座结构钢筋等构件和内支架之间干涉，保证了施工质量，消除了施工风险。CN113737661ACN113737661A权利要求书1/1页1.一种斜拉桥塔座钢混结合段施工方法，其特征在于，包括：S1：浇筑混凝土承台(1)；S2：在所述承台(1)内侧安装内支架(5)，在所述承台(1)边缘安装外支架(6)；S3：安装索塔节段(3)，所述索塔节段(3)的下端设置在所述内支架(5)上，所述索塔节段(3)的上端通过所述外支架(6)固定；S4：沿所述索塔节段(3)走向在所述索塔节段(3)的四棱边安装四根斜支腿(8)；S5：拆除所述内支架(5)，绑扎塔座(2)的钢筋并浇筑混凝土形成所述塔座(2)，拆除所述外支架(6)。2.根据权利要求1所述斜拉桥塔座钢混结合段施工方法，其特征在于，浇筑所述承台(1)时，在所述承台(1)内预埋用于安装所述内支架(5)、所述外支架(6)和所述斜支腿(8)的预埋件(4)。3.根据权利要求2所述斜拉桥塔座钢混结合段施工方法，其特征在于，连接所述塔座(2)内侧三根所述斜支腿(8)的预埋件(4)与所述承台(1)的面筋焊接。4.根据权利要求3所述斜拉桥塔座钢混结合段施工方法，其特征在于，连接所述塔座(2)内侧三根所述斜支腿(8)的预埋件(4)埋入所述承台(1)的深度大于40厘米。5.根据权利要求2所述斜拉桥塔座钢混结合段施工方法，其特征在于，所述外支架(6)为立柱和横梁形成的门型架，安装所述外支架(6)时，所述外支架(6)位于所述承台(1)内的所述立柱与所述预埋件(4)连接，所述外支架(6)位于所述承台(1)外的所述立柱设置在基坑冠梁上。6.根据权利要求5所述斜拉桥塔座钢混结合段施工方法，其特征在于，所述基坑冠梁上设置有锚固件(10)，所述锚固件(10)和所述基坑冠梁通过膨胀螺栓连接，所述外支架(6)位于所述承台(1)外的立柱与所述锚固件(10)连接。7.根据权利要求2所述斜拉桥塔座钢混结合段施工方法，其特征在于，安装所述斜支腿(8)时，所述斜支腿(8)和对应的所述预埋件(4)焊接连接。8.根据权利要求1‑7任意一项所述斜拉桥塔座钢混结合段施工方法，其特征在于，所述索塔节段(3)安装前，在所述内支架(5)上设置调节卡板(9)，所述调节卡板(9)具有与所述索塔节段(3)的下端相适应的V型卡槽(901)，所述索塔节段(3)通过所述调节卡板(9)设置在所述内支架(5)上，使所述调节卡板(9)的尺寸适应所述索塔节段(3)设计标高和所述内支架(5)之间间隙。9.根据权利要求8所述斜拉桥塔座钢混结合段施工方法，其特征在于，所述外支架(6)包括两个门型架，所述门型架由立柱和横梁连接形成，安装所述索塔节段(3)时，在所述外支架(6)顶部两个横梁之间设置另外两个横梁形成井字结构环抱所述索塔节段(3)。10.根据权利要求9所述斜拉桥塔座钢混结合段施工方法，其特征在于，所述井字结构上设置有三角撑(7)，所述三角撑(7)和所述索塔节段(3)焊接连接。2CN113737661A说明书1/4页一种斜拉桥塔座钢混结合段施工方法技术领域[0001]本发明涉及斜拉桥技术领域，特别是涉及一种斜拉桥塔座钢混结合段施工方法。背景技术[0002]在斜拉桥塔座钢混结合段施工过程中，钢构件往往与基础混凝土结构空间上是脱离关系，施工时需要在二者之间增设措施劲型钢骨架，劲型骨架以混凝土结构为基础，顶部支撑钢构件。由于钢混结合段内部设计要求的既有构件复杂
