一种斜拉桥钢混结合段安装定位系统.pdf

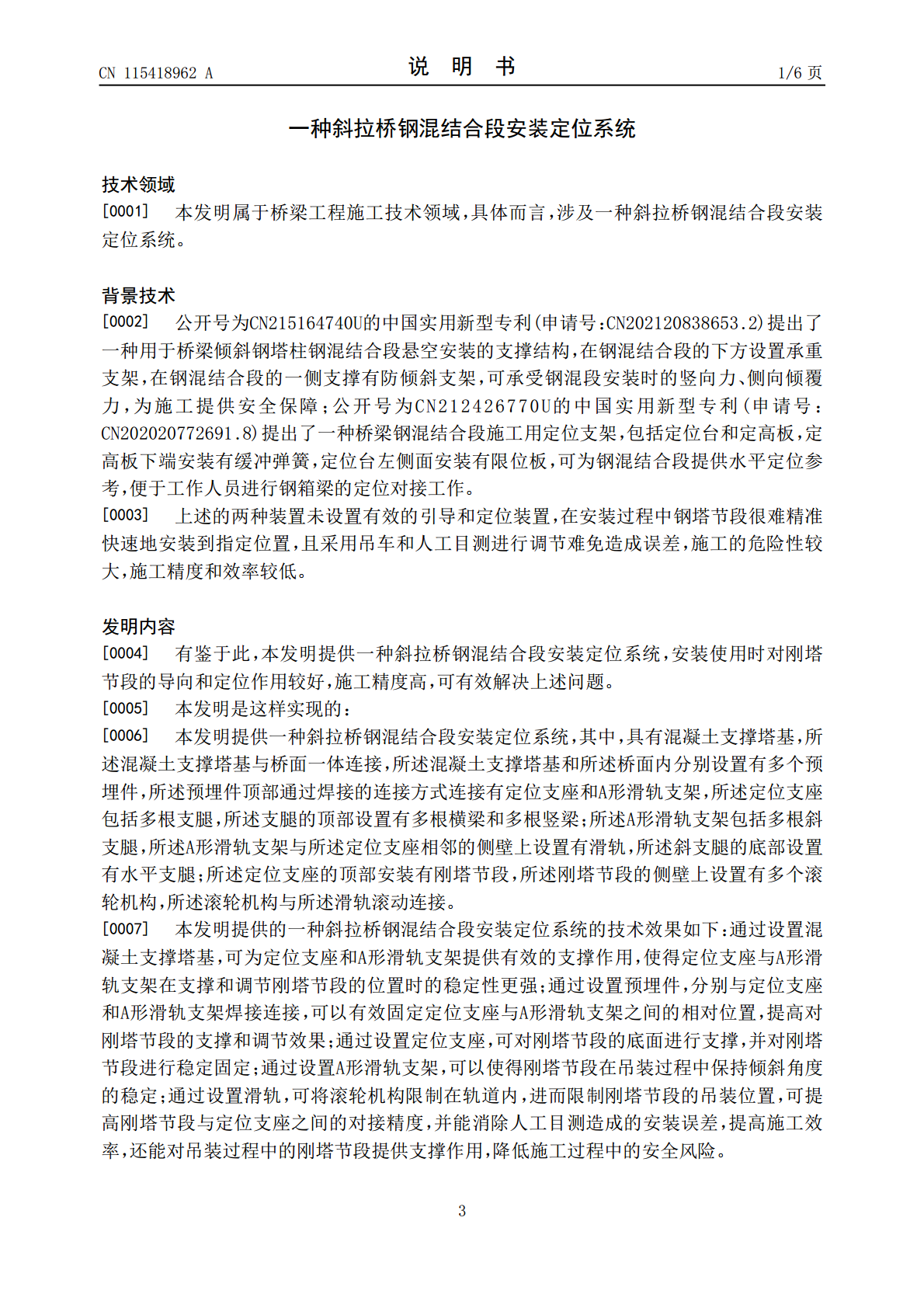

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115418962A(43)申请公布日2022.12.02(21)申请号202211174288.5(22)申请日2022.09.26(71)申请人中建八局发展建设有限公司地址266000山东省青岛市黄岛区月牙河路87号(72)发明人钟仁亮刘振张群张永康唐懋臣(74)专利代理机构武汉聚信汇智知识产权代理有限公司42258专利代理师刘丹(51)Int.Cl.E01D21/00(2006.01)E01D11/04(2006.01)权利要求书1页说明书6页附图5页(54)发明名称一种斜拉桥钢混结合段安装定位系统(57)摘要本发明提供了一种斜拉桥钢混结合段安装定位系统，属于桥梁工程施工技术领域，该斜拉桥钢混结合段安装定位系统具有混凝土支撑塔基，所述混凝土支撑塔基与桥面一体连接，所述混凝土支撑塔基和所述桥面内分别设置有多个预埋件，所述预埋件顶部固定连接有定位支座和A形滑轨支架，所述定位支座包括支腿、横梁和竖梁，所述横梁和所述竖梁的顶部设置有调节卡件；所述A形滑轨支架包括斜支腿，所述A形滑轨支架的一侧设置有滑轨；所述定位支座的顶部安装有刚塔节段，所述刚塔节段的侧壁上设置有多个滚轮机构，所述滚轮机构与所述滑轨滚动连接；该装置在使用的过程中对刚混结合段的定位和导向作用较好，施工精度高，可大幅提高安装效率。CN115418962ACN115418962A权利要求书1/1页1.一种斜拉桥钢混结合段安装定位系统，其特征在于，具有混凝土支撑塔基(10)，所述混凝土支撑塔基(10)与桥面(90)一体连接，所述混凝土支撑塔基(10)和所述桥面(90)内分别设置有多个预埋件(11)，所述预埋件(11)顶部通过焊接的连接方式连接有定位支座(20)和A形滑轨支架(30)，所述定位支座(20)包括多根支腿(21)，所述支腿(21)的顶部设置有多根横梁(22)和多根竖梁(23)；所述A形滑轨支架(30)包括多根斜支腿(31)，所述A形滑轨支架(30)与所述定位支座(20)相邻的侧壁上设置有滑轨(32)，所述斜支腿(31)的底部设置有水平支腿(33)；所述定位支座(20)的顶部安装有刚塔节段(40)，所述刚塔节段(40)的侧壁上设置有多个滚轮机构(41)，所述滚轮机构(41)与所述滑轨(32)滚动连接。2.根据权利要求1所述的一种斜拉桥钢混结合段安装定位系统，其特征在于，所述刚塔节段(40)和所述混凝土支撑塔基(10)上还设置有辅助对正机构(50)，所述辅助对正机构(50)包括多个垂直设置于所述混凝土支撑塔基(10)和所述刚塔节段(40)的外侧壁上的延伸杆(51)，所述延伸杆(51)的端部设置有引导环(52)，所述引导环(52)的圆心位置所在的平面与所述刚塔节段(40)的外侧壁相平行。3.根据权利要求2所述的一种斜拉桥钢混结合段安装定位系统，其特征在于，所述引导环(52)内设置有引导绳(53)，所述引导绳(53)的顶部与位于所述混凝土支撑塔基(10)顶部的引导环(52)固定连接。4.根据权利要求1所述的一种斜拉桥钢混结合段安装定位系统，其特征在于，所述斜支腿(31)的倾斜角度与所述刚塔节段(40)的侧壁的倾斜角度相同。5.根据权利要求1所述的一种斜拉桥钢混结合段安装定位系统，其特征在于，所述支腿(21)包括第一支腿(211)、第二支腿(212)和第三支腿(213)，所述第一支腿(211)的长度大于所述第二支腿(212)的长度，所述第二支腿(212)的长度大于所述第三支腿(213)的长度；所述横梁(22)和所述竖梁(23)的顶壁所在的平面的倾斜角度与所述刚塔节段(40)底壁的倾斜角度相同。6.根据权利要求1所述的一种斜拉桥钢混结合段安装定位系统，其特征在于，所述横梁(22)和所述竖梁(23)的顶部分别设置有多个调节卡件(24)，所述调节卡件(24)的顶部开设有V形卡槽(241)，所述刚塔节段(40)的底部设置有多个调节钢板(401)，所述调节钢板(401)与所述V形卡槽(241)嵌合连接。7.根据权利要求1所述的一种斜拉桥钢混结合段安装定位系统，其特征在于，所述定位支座(20)位于所述混凝土支撑塔基(10)的顶部；所述A形滑轨支架(30)与所述刚塔节段(40)相接的一侧位于所述混凝土支撑塔基(10)的顶部，所述A形滑轨支架(30)的另一侧位于所述桥面(90)的顶部。8.根据权利要求1所述的一种斜拉桥钢混结合段安装定位系统，其特征在于，所述预埋件(11)与所述混凝土支撑塔基(10)、所述桥面(90)内部的塔基面筋焊接连接，所述预埋件(11)的顶壁位置高于所述混凝土支撑塔基(10)、所述桥面(90)的顶面。9.根据权利要求1所述的一种斜拉桥钢混结合段安装定位系统，其特征在于，所述刚塔节段(40)的侧壁上设置有
