一种对流/辐射一体化换热末端的结构.pdf

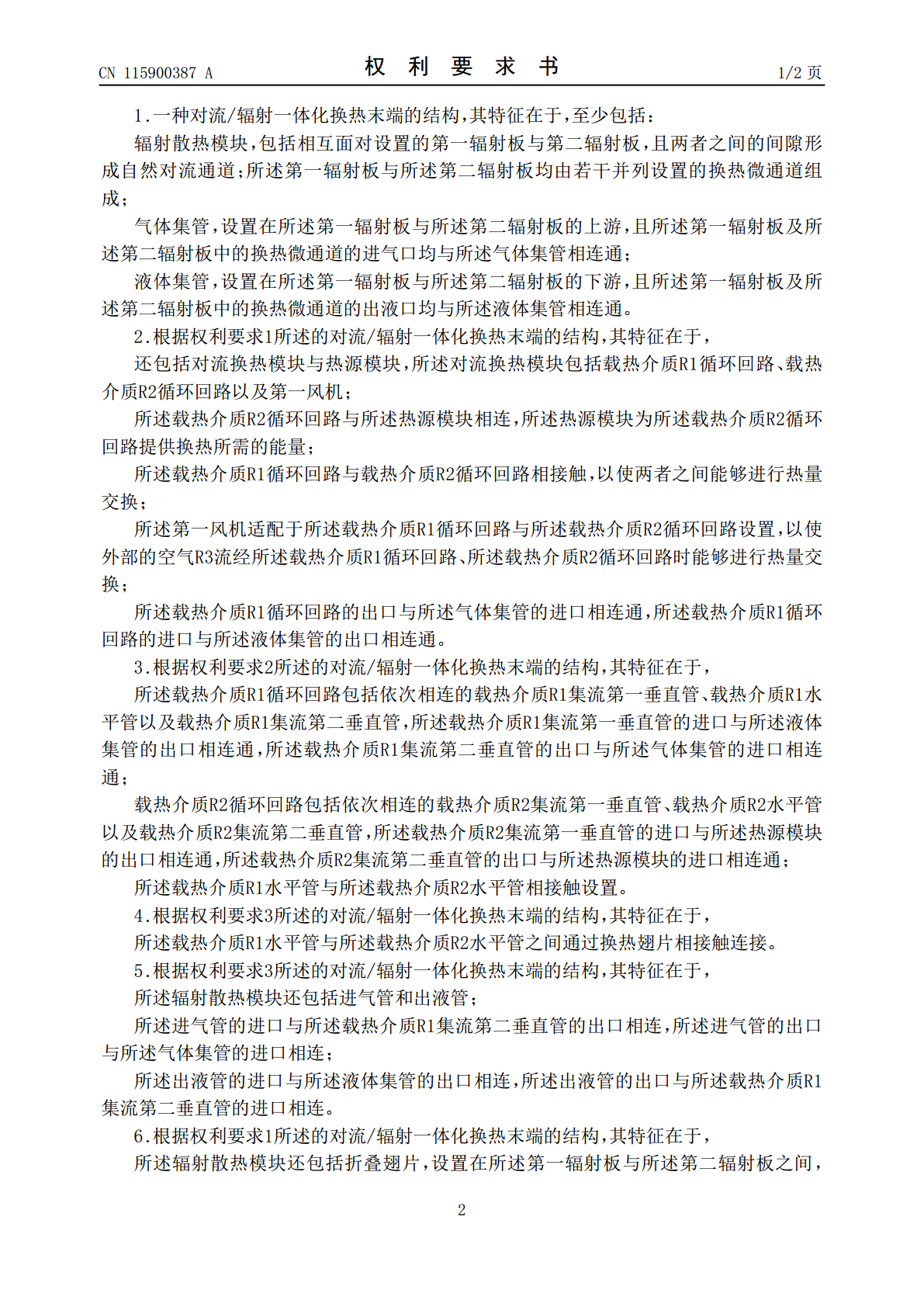

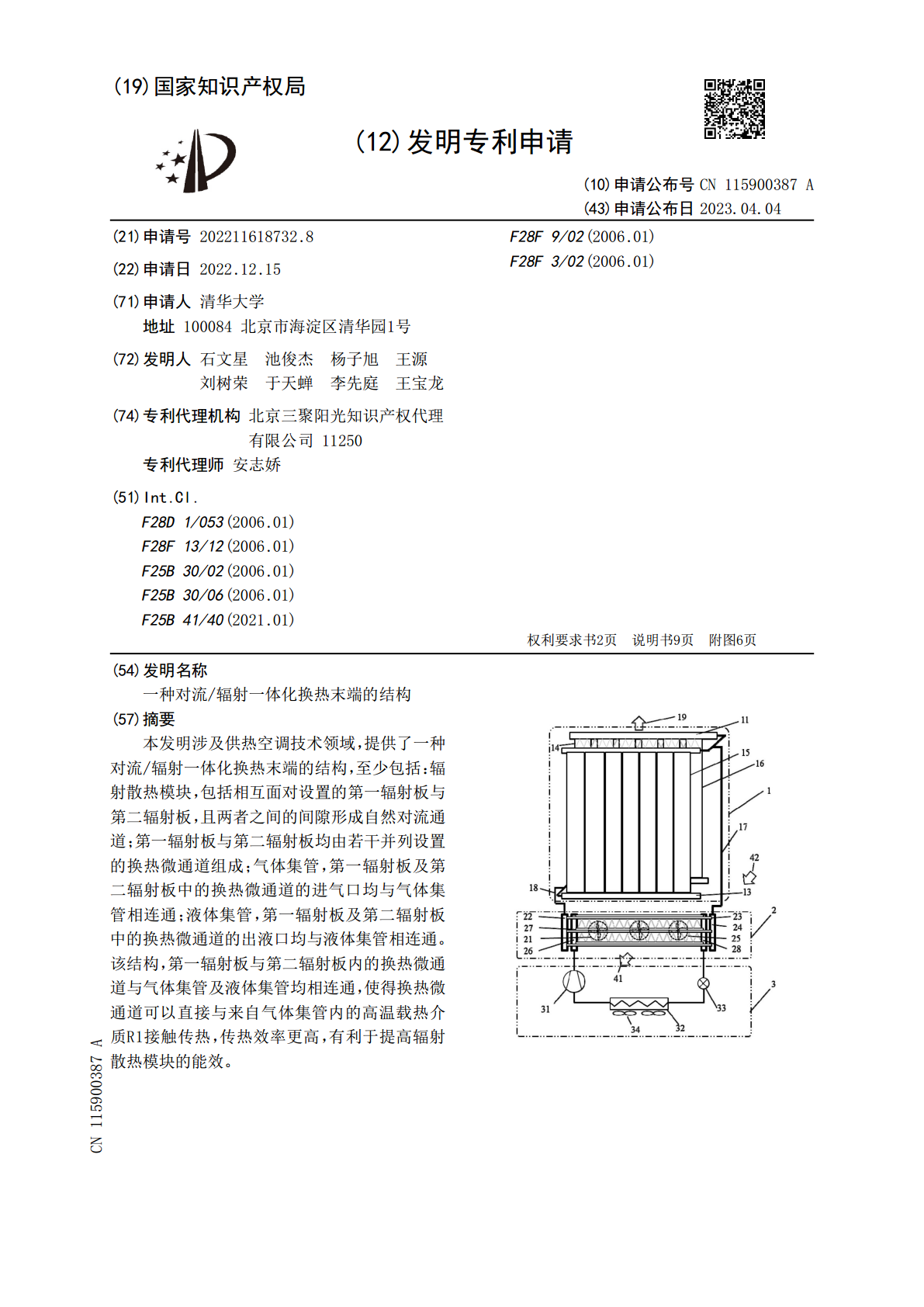

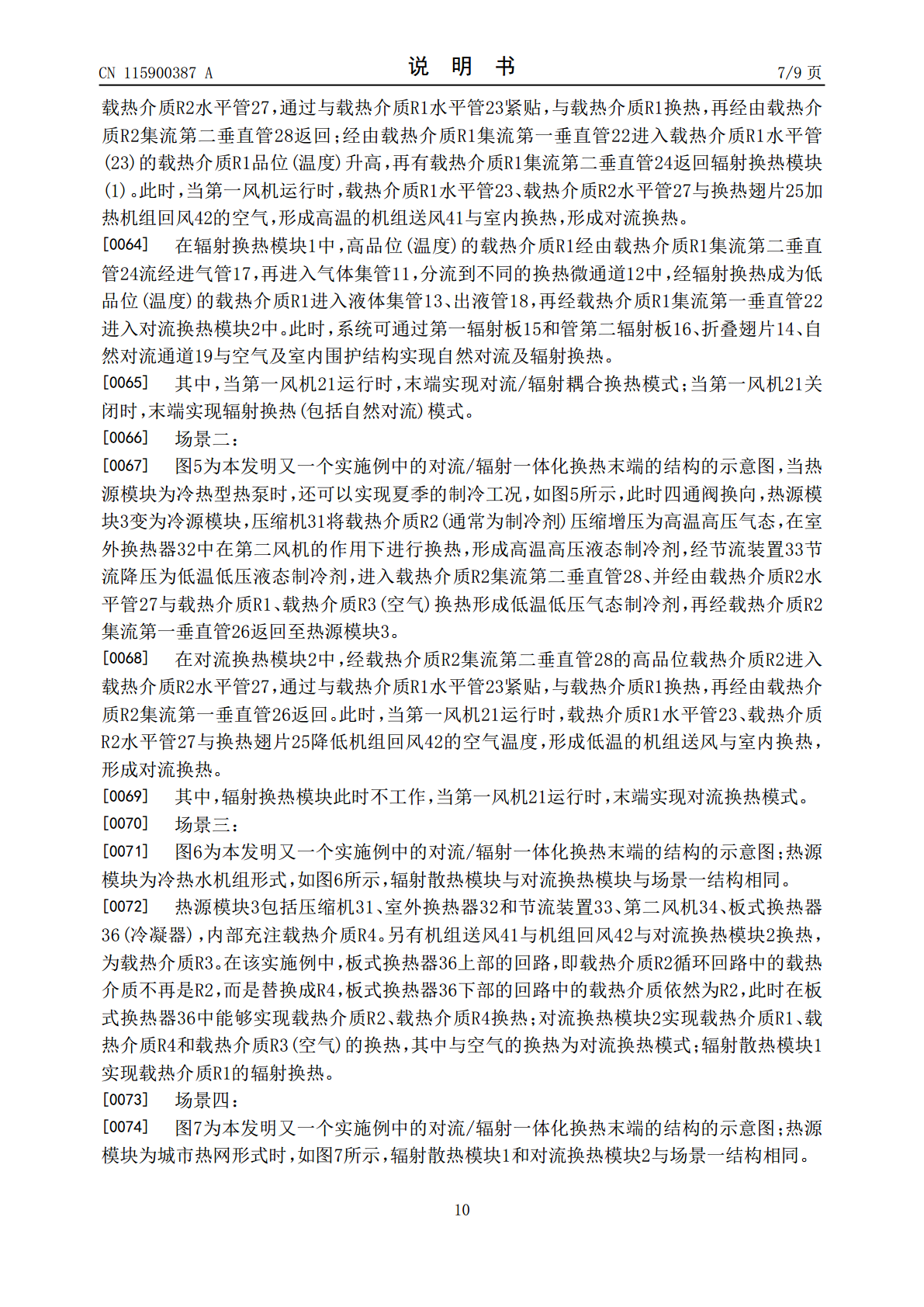

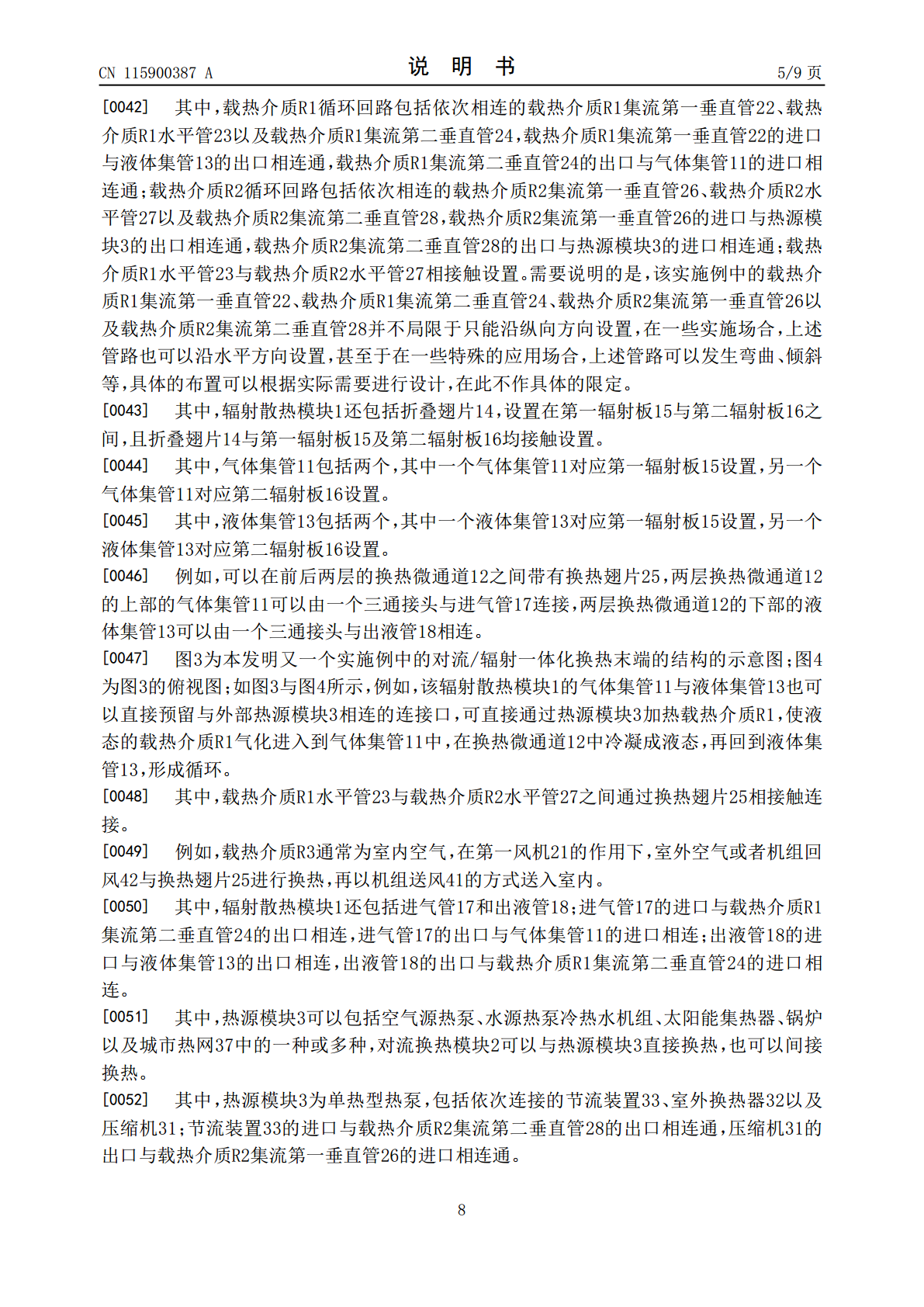

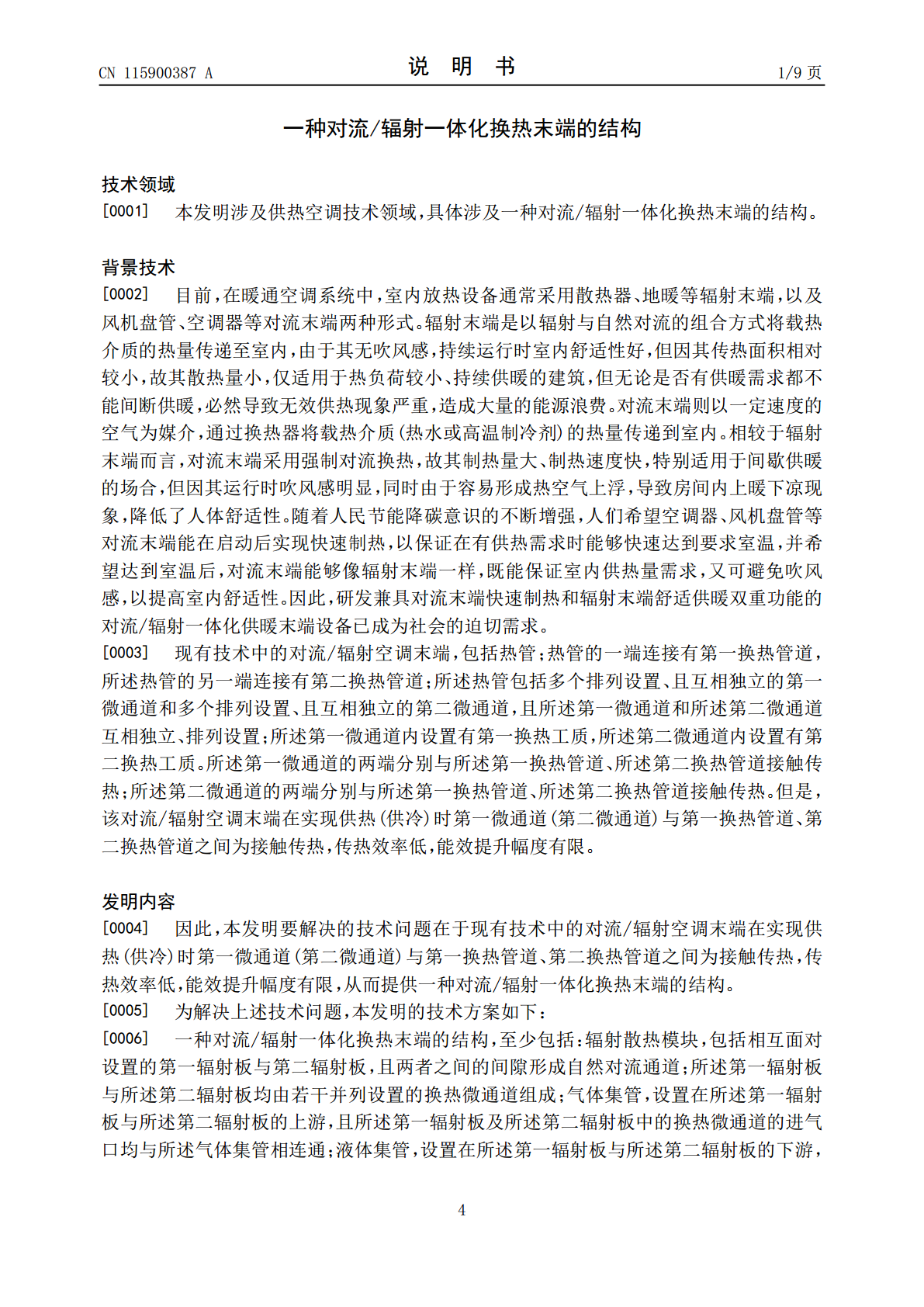

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115900387A(43)申请公布日2023.04.04(21)申请号202211618732.8F28F9/02(2006.01)(22)申请日2022.12.15F28F3/02(2006.01)(71)申请人清华大学地址100084北京市海淀区清华园1号(72)发明人石文星池俊杰杨子旭王源刘树荣于天蝉李先庭王宝龙(74)专利代理机构北京三聚阳光知识产权代理有限公司11250专利代理师安志娇(51)Int.Cl.F28D1/053(2006.01)F28F13/12(2006.01)F25B30/02(2006.01)F25B30/06(2006.01)F25B41/40(2021.01)权利要求书2页说明书9页附图6页(54)发明名称一种对流/辐射一体化换热末端的结构(57)摘要本发明涉及供热空调技术领域，提供了一种对流/辐射一体化换热末端的结构，至少包括：辐射散热模块，包括相互面对设置的第一辐射板与第二辐射板，且两者之间的间隙形成自然对流通道；第一辐射板与第二辐射板均由若干并列设置的换热微通道组成；气体集管，第一辐射板及第二辐射板中的换热微通道的进气口均与气体集管相连通；液体集管，第一辐射板及第二辐射板中的换热微通道的出液口均与液体集管相连通。该结构，第一辐射板与第二辐射板内的换热微通道与气体集管及液体集管均相连通，使得换热微通道可以直接与来自气体集管内的高温载热介质R1接触传热，传热效率更高，有利于提高辐射散热模块的能效。CN115900387ACN115900387A权利要求书1/2页1.一种对流/辐射一体化换热末端的结构，其特征在于，至少包括：辐射散热模块，包括相互面对设置的第一辐射板与第二辐射板，且两者之间的间隙形成自然对流通道；所述第一辐射板与所述第二辐射板均由若干并列设置的换热微通道组成；气体集管，设置在所述第一辐射板与所述第二辐射板的上游，且所述第一辐射板及所述第二辐射板中的换热微通道的进气口均与所述气体集管相连通；液体集管，设置在所述第一辐射板与所述第二辐射板的下游，且所述第一辐射板及所述第二辐射板中的换热微通道的出液口均与所述液体集管相连通。2.根据权利要求1所述的对流/辐射一体化换热末端的结构，其特征在于，还包括对流换热模块与热源模块，所述对流换热模块包括载热介质R1循环回路、载热介质R2循环回路以及第一风机；所述载热介质R2循环回路与所述热源模块相连，所述热源模块为所述载热介质R2循环回路提供换热所需的能量；所述载热介质R1循环回路与载热介质R2循环回路相接触，以使两者之间能够进行热量交换；所述第一风机适配于所述载热介质R1循环回路与所述载热介质R2循环回路设置，以使外部的空气R3流经所述载热介质R1循环回路、所述载热介质R2循环回路时能够进行热量交换；所述载热介质R1循环回路的出口与所述气体集管的进口相连通，所述载热介质R1循环回路的进口与所述液体集管的出口相连通。3.根据权利要求2所述的对流/辐射一体化换热末端的结构，其特征在于，所述载热介质R1循环回路包括依次相连的载热介质R1集流第一垂直管、载热介质R1水平管以及载热介质R1集流第二垂直管，所述载热介质R1集流第一垂直管的进口与所述液体集管的出口相连通，所述载热介质R1集流第二垂直管的出口与所述气体集管的进口相连通；载热介质R2循环回路包括依次相连的载热介质R2集流第一垂直管、载热介质R2水平管以及载热介质R2集流第二垂直管，所述载热介质R2集流第一垂直管的进口与所述热源模块的出口相连通，所述载热介质R2集流第二垂直管的出口与所述热源模块的进口相连通；所述载热介质R1水平管与所述载热介质R2水平管相接触设置。4.根据权利要求3所述的对流/辐射一体化换热末端的结构，其特征在于，所述载热介质R1水平管与所述载热介质R2水平管之间通过换热翅片相接触连接。5.根据权利要求3所述的对流/辐射一体化换热末端的结构，其特征在于，所述辐射散热模块还包括进气管和出液管；所述进气管的进口与所述载热介质R1集流第二垂直管的出口相连，所述进气管的出口与所述气体集管的进口相连；所述出液管的进口与所述液体集管的出口相连，所述出液管的出口与所述载热介质R1集流第二垂直管的进口相连。6.根据权利要求1所述的对流/辐射一体化换热末端的结构，其特征在于，所述辐射散热模块还包括折叠翅片，设置在所述第一辐射板与所述第二辐射板之间，2CN115900387A权利要求书2/2页且所述折叠翅片与所述第一辐射板及所述第二辐射板均接触设置。7.根据权利要求1‑6中任一项所述的对流/辐射一体化换热末端的结构，其特征在于，所述气体集管包括两个，其中一个所述气体集管对应所述第一辐射板设置，另一个所述气体集管对应所述第二辐射板设置。
