一种学生用具有脊椎矫正功能的椅子.pdf

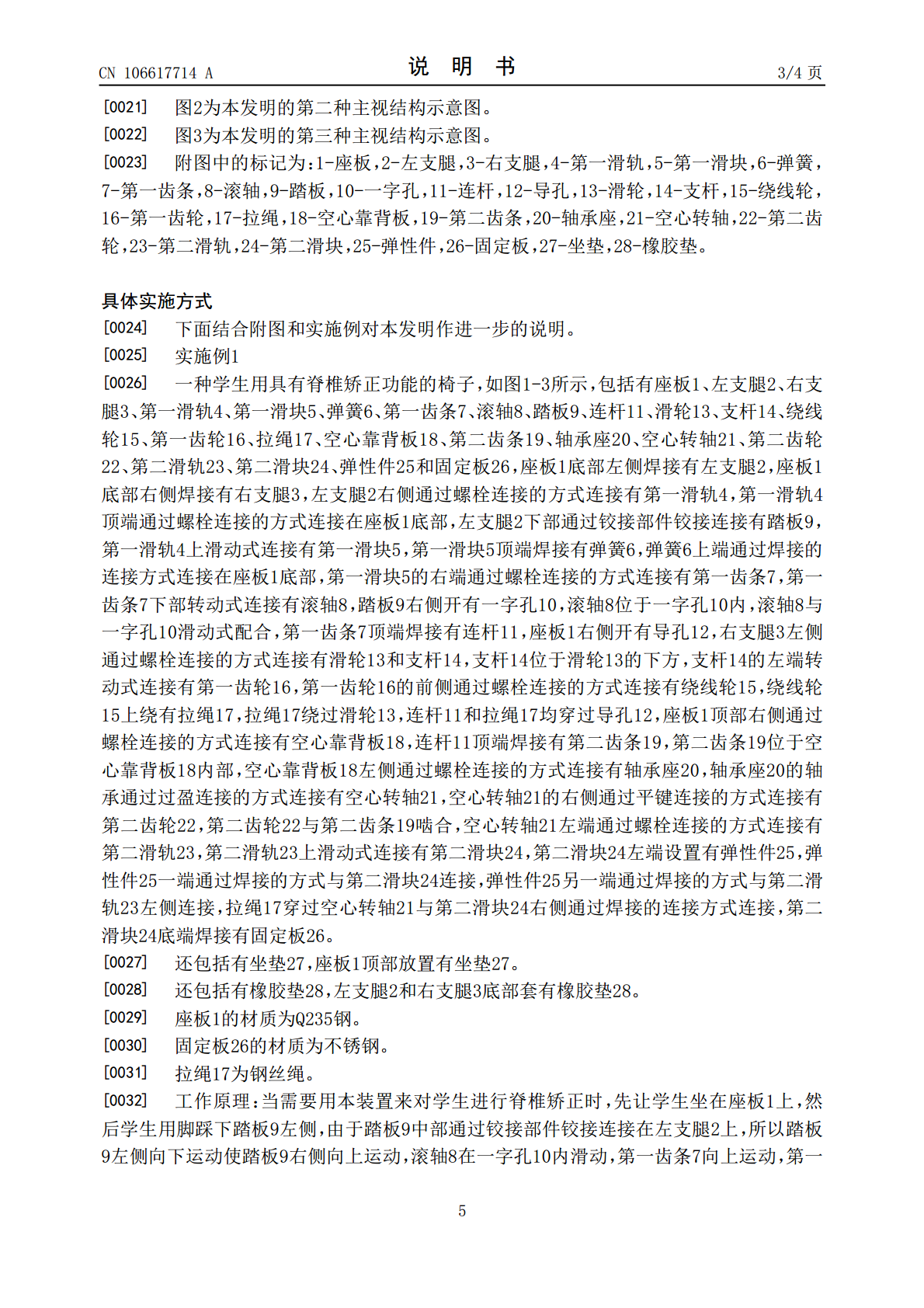

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106617714A(43)申请公布日2017.05.10(21)申请号201611025366.X(22)申请日2016.11.22(71)申请人温州康普特生物科技有限公司地址325036浙江省温州市鹿城区蛟风北路108号三楼(72)发明人曹结保(74)专利代理机构北京风雅颂专利代理有限公司11403代理人于洁(51)Int.Cl.A47B39/10(2006.01)A47C7/00(2006.01)A61F5/01(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种学生用具有脊椎矫正功能的椅子(57)摘要本发明属于脊椎矫正技术领域，尤其涉及一种学生用具有脊椎矫正功能的椅子。本发明要解决的技术问题是提供一种不伤害学生身体、能保护学生脊椎、同时还能保护学生视力的学生用具有脊椎矫正功能的椅子。为了解决上述技术问题，本发明提供了这样一种学生用具有脊椎矫正功能的椅子，包括有座板、左支腿、右支腿、第一滑轨、第一滑块、弹簧、第一齿条、滚轴、踏板、连杆、滑轮、支杆、绕线轮等；座板底部左侧焊接有左支腿，座板底部右侧焊接有右支腿，左支腿右侧通过螺栓连接的方式连接有第一滑轨。本发明利用固定板旋转靠近学生腹部，固定板挡住学生腹部弯曲，如此间接阻止学生脊椎弯曲来实现对学生脊椎的矫正。CN106617714ACN106617714A权利要求书1/1页1.一种学生用具有脊椎矫正功能的椅子，其特征在于，包括有座板(1)、左支腿(2)、右支腿(3)、第一滑轨(4)、第一滑块(5)、弹簧(6)、第一齿条(7)、滚轴(8)、踏板(9)、连杆(11)、滑轮(13)、支杆(14)、绕线轮(15)、第一齿轮(16)、拉绳(17)、空心靠背板(18)、第二齿条(19)、轴承座(20)、空心转轴(21)、第二齿轮(22)、第二滑轨(23)、第二滑块(24)、弹性件(25)和固定板(26)，座板(1)底部左侧焊接有左支腿(2)，座板(1)底部右侧焊接有右支腿(3)，左支腿(2)右侧通过螺栓连接的方式连接有第一滑轨(4)，第一滑轨(4)顶端通过螺栓连接的方式连接在座板(1)底部，左支腿(2)下部通过铰接部件铰接连接有踏板(9)，第一滑轨(4)上滑动式连接有第一滑块(5)，第一滑块(5)顶端焊接有弹簧(6)，弹簧(6)上端通过焊接的连接方式连接在座板(1)底部，第一滑块(5)的右端通过螺栓连接的方式连接有第一齿条(7)，第一齿条(7)下部转动式连接有滚轴(8)，踏板(9)右侧开有一字孔(10)，滚轴(8)位于一字孔(10)内，滚轴(8)与一字孔(10)滑动式配合，第一齿条(7)顶端焊接有连杆(11)，座板(1)右侧开有导孔(12)，右支腿(3)左侧通过螺栓连接的方式连接有滑轮(13)和支杆(14)，支杆(14)位于滑轮(13)的下方，支杆(14)的左端转动式连接有第一齿轮(16)，第一齿轮(16)的前侧通过螺栓连接的方式连接有绕线轮(15)，绕线轮(15)上绕有拉绳(17)，拉绳(17)绕过滑轮(13)，连杆(11)和拉绳(17)均穿过导孔(12)，座板(1)顶部右侧通过螺栓连接的方式连接有空心靠背板(18)，连杆(11)顶端焊接有第二齿条(19)，第二齿条(19)位于空心靠背板(18)内部，空心靠背板(18)左侧通过螺栓连接的方式连接有轴承座(20)，轴承座(20)的轴承通过过盈连接的方式连接有空心转轴(21)，空心转轴(21)的右侧通过平键连接的方式连接有第二齿轮(22)，第二齿轮(22)与第二齿条(19)啮合，空心转轴(21)左端通过螺栓连接的方式连接有第二滑轨(23)，第二滑轨(23)上滑动式连接有第二滑块(24)，第二滑块(24)左端设置有弹性件(25)，弹性件(25)一端通过焊接的方式与第二滑块(24)连接，弹性件(25)另一端通过焊接的方式与第二滑轨(23)左侧连接，拉绳(17)穿过空心转轴(21)与第二滑块(24)右侧通过焊接的连接方式连接，第二滑块(24)底端焊接有固定板(26)。2.根据权利要求1所述的一种学生用具有脊椎矫正功能的椅子，其特征在于，还包括有坐垫(27)，座板(1)顶部放置有坐垫(27)。3.根据权利要求1所述的一种学生用具有脊椎矫正功能的椅子，其特征在于，还包括有橡胶垫(28)，左支腿(2)和右支腿(3)底部套有橡胶垫(28)。4.根据权利要求1所述的一种学生用具有脊椎矫正功能的椅子，其特征在于，座板(1)的材质为Q235钢。5.根据权利要求1所述的一种学生用具有脊椎矫正功能的椅子，其特征在于，固定板(26)的材质为不锈钢。6.根据权利要求1所述的一种学生用具有脊椎矫正功能的椅子，其特征在于，拉绳(17)为钢丝绳。2CN106617714A说明书
