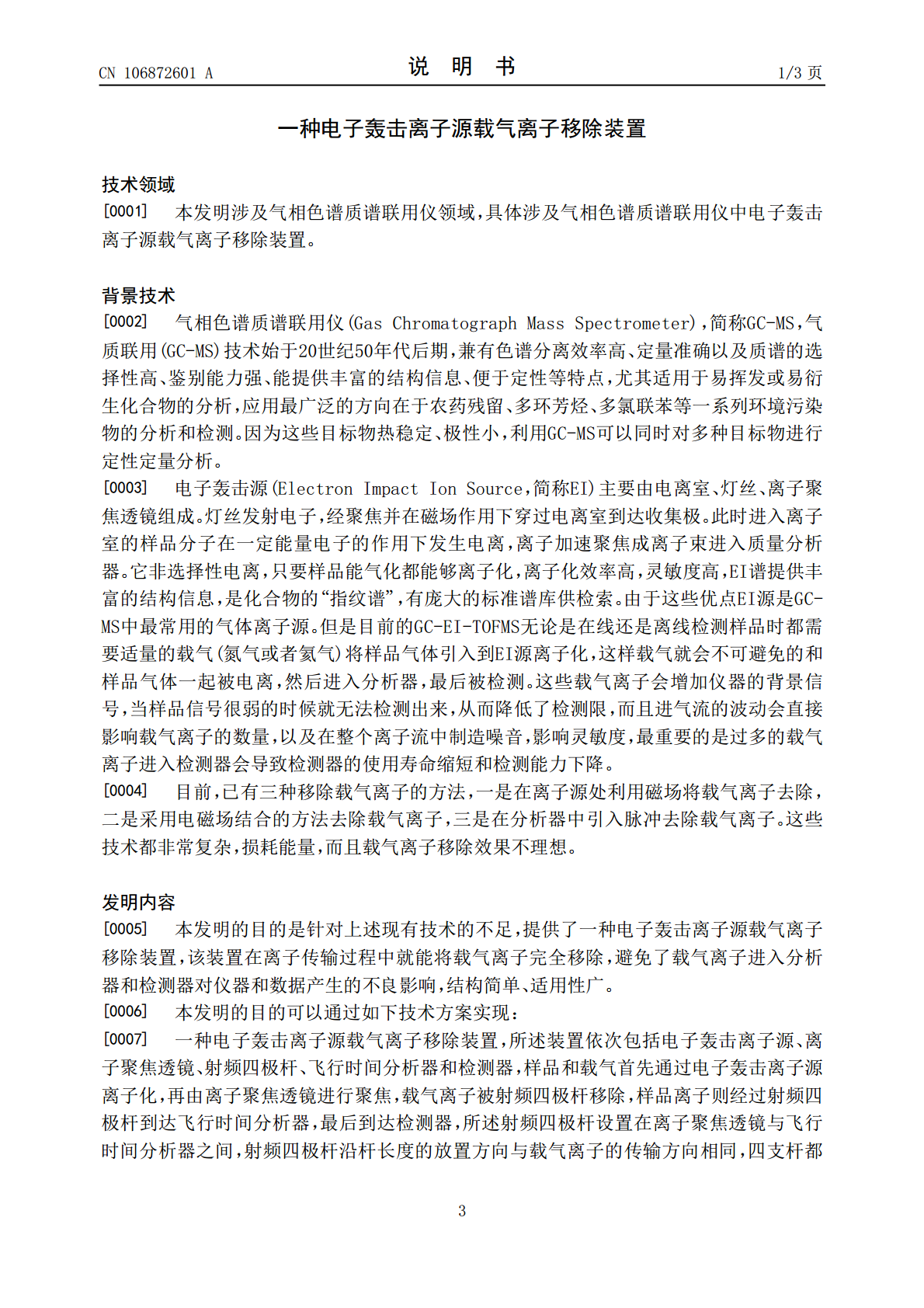

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106872601A(43)申请公布日2017.06.20(21)申请号201710118276.3(22)申请日2017.03.01(71)申请人暨南大学地址510632广东省广州市黄埔大道西601号(72)发明人黄正旭田琴琴孙敏丁利清江朱辉高伟李磊彭真(74)专利代理机构广州市华学知识产权代理有限公司44245代理人陈燕娴(51)Int.Cl.G01N30/02(2006.01)G01N30/72(2006.01)H01J49/40(2006.01)H01J49/14(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种电子轰击离子源载气离子移除装置(57)摘要本发明公开了一种电子轰击离子源载气离子移除装置，依次包括电子轰击离子源、离子聚焦透镜、射频四极杆、飞行时间分析器和检测器，所述射频四极杆设置在离子聚焦透镜与飞行时间分析器之间，射频四极杆沿杆长度的放置方向与载气离子的传输方向相同，四支杆都连接有射频电路，并在任意的其中一对相对杆上耦合有一定频率的正弦波，所述射频四极杆将电子轰击离子源产生的样品离子传输进入飞行时间分析器中，并利用一定频率的正弦波使特定的载气离子发生共振而不稳定被移除。所述装置在离子传输过程中将载气离子移除，减轻了对检测目标离子的影响，减少了背景气体的噪音，提高了目标物的检测限，延长了检测器的使用寿命，结构简单，适用性广。CN106872601ACN106872601A权利要求书1/1页1.一种电子轰击离子源载气离子移除装置，其特征在于：所述装置依次包括电子轰击离子源、离子聚焦透镜、射频四极杆、飞行时间分析器和检测器，样品和载气首先通过电子轰击离子源离子化，再由离子聚焦透镜进行聚焦，载气离子被射频四极杆移除，样品离子则经过射频四极杆到达飞行时间分析器，最后到达检测器，所述射频四极杆设置在离子聚焦透镜与飞行时间分析器之间，射频四极杆沿杆长度的放置方向与载气离子的传输方向相同，四支杆都连接有射频电路，并在任意的其中一对相对杆上耦合有一定频率的正弦波，所述射频四极杆起离子传输的作用，将电子轰击离子源产生的样品离子传输进入飞行时间分析器中，并根据离子共振的原理，利用一定频率的正弦波使特定的载气离子发生共振而不稳定被移除。2.根据权利要求1所述的一种电子轰击离子源载气离子移除装置，其特征在于：所述射频四极杆的长度为4cm-8cm。3.根据权利要求1或2所述的一种电子轰击离子源载气离子移除装置，其特征在于：所述射频四极杆的半径为4mm-6mm。4.根据权利要求1所述的一种电子轰击离子源载气离子移除装置，其特征在于：所述射频四极杆采用不锈钢导电材料。5.根据权利要求1所述的一种电子轰击离子源载气离子移除装置，其特征在于：所述正弦波通过1:1的磁性线圈电磁感应耦合到射频四极杆其中相对的一对杆上。6.根据权利要求1所述的一种电子轰击离子源载气离子移除装置，其特征在于：所述正弦波的频率针对要移除的不同的载气离子来进行对应的设置，正弦波的频率其中q表示载气离子电荷量的大小。7.根据权利要求1所述的一种电子轰击离子源载气离子移除装置，其特征在于：所述一定频率的正弦波由DDS产生。8.根据权利要求1所述的一种电子轰击离子源载气离子移除装置，其特征在于：所述电子轰击离子源包括进样口、灯丝、电子收集极和电离室，灯丝发射电子，经聚焦并在磁场作用下穿过电离室到达电子收集极，样品从进样口进入，在一定能量电子的作用下发生电离。2CN106872601A说明书1/3页一种电子轰击离子源载气离子移除装置技术领域[0001]本发明涉及气相色谱质谱联用仪领域，具体涉及气相色谱质谱联用仪中电子轰击离子源载气离子移除装置。背景技术[0002]气相色谱质谱联用仪(GasChromatographMassSpectrometer)，简称GC-MS，气质联用(GC-MS)技术始于20世纪50年代后期，兼有色谱分离效率高、定量准确以及质谱的选择性高、鉴别能力强、能提供丰富的结构信息、便于定性等特点，尤其适用于易挥发或易衍生化合物的分析，应用最广泛的方向在于农药残留、多环芳烃、多氯联苯等一系列环境污染物的分析和检测。因为这些目标物热稳定、极性小，利用GC-MS可以同时对多种目标物进行定性定量分析。[0003]电子轰击源(ElectronImpactIonSource，简称EI)主要由电离室、灯丝、离子聚焦透镜组成。灯丝发射电子，经聚焦并在磁场作用下穿过电离室到达收集极。此时进入离子室的样品分子在一定能量电子的作用下发生电离，离子加速聚焦成离子束进入质量分析器。它非选择性电离，只要样品能气化都能够离子化，离子化效率高，灵敏度高，EI谱提供丰富的结构信息，是化合物的“指纹谱
