一种柱墩式桥梁防偏移设备及其防偏移方法.pdf

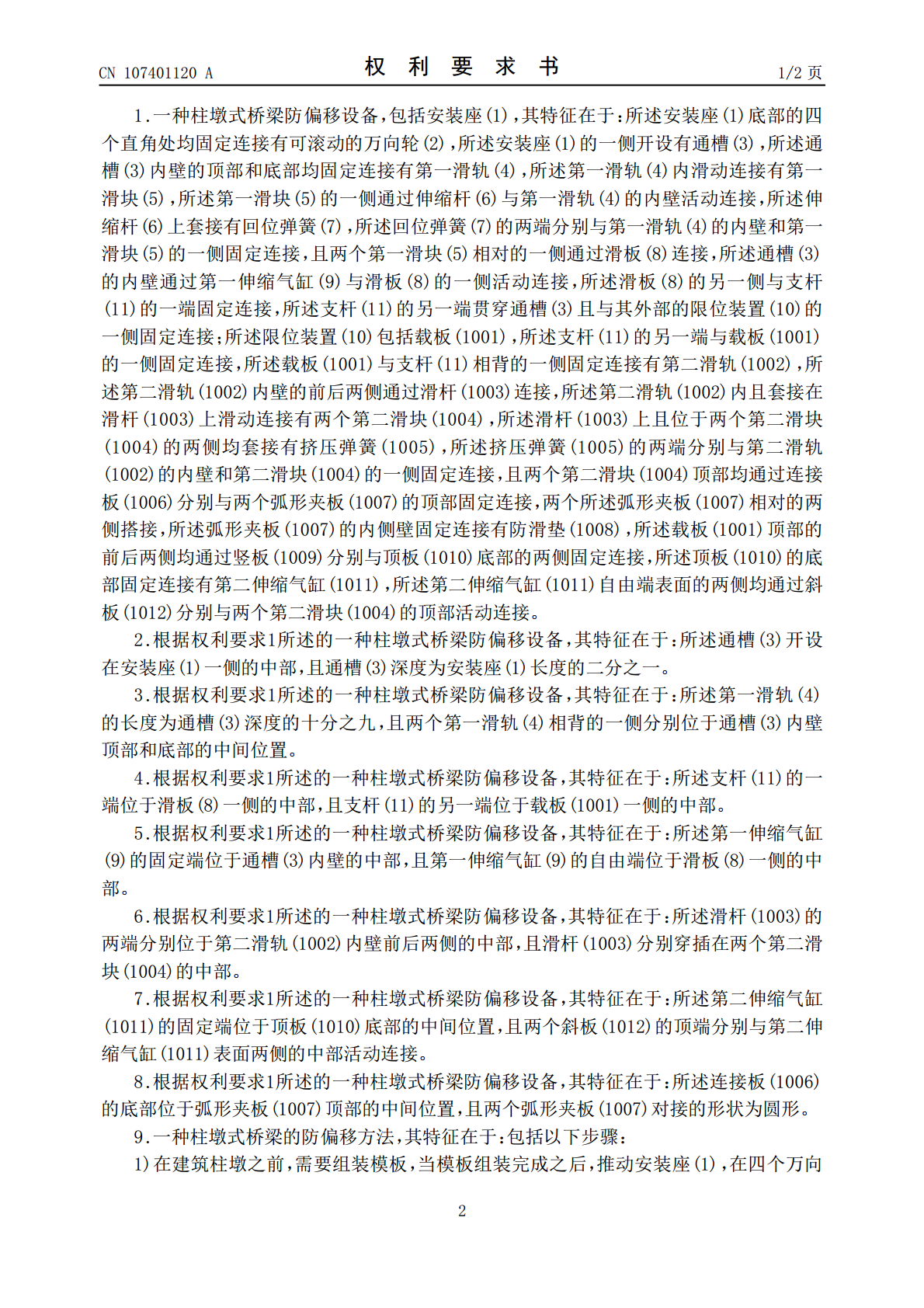

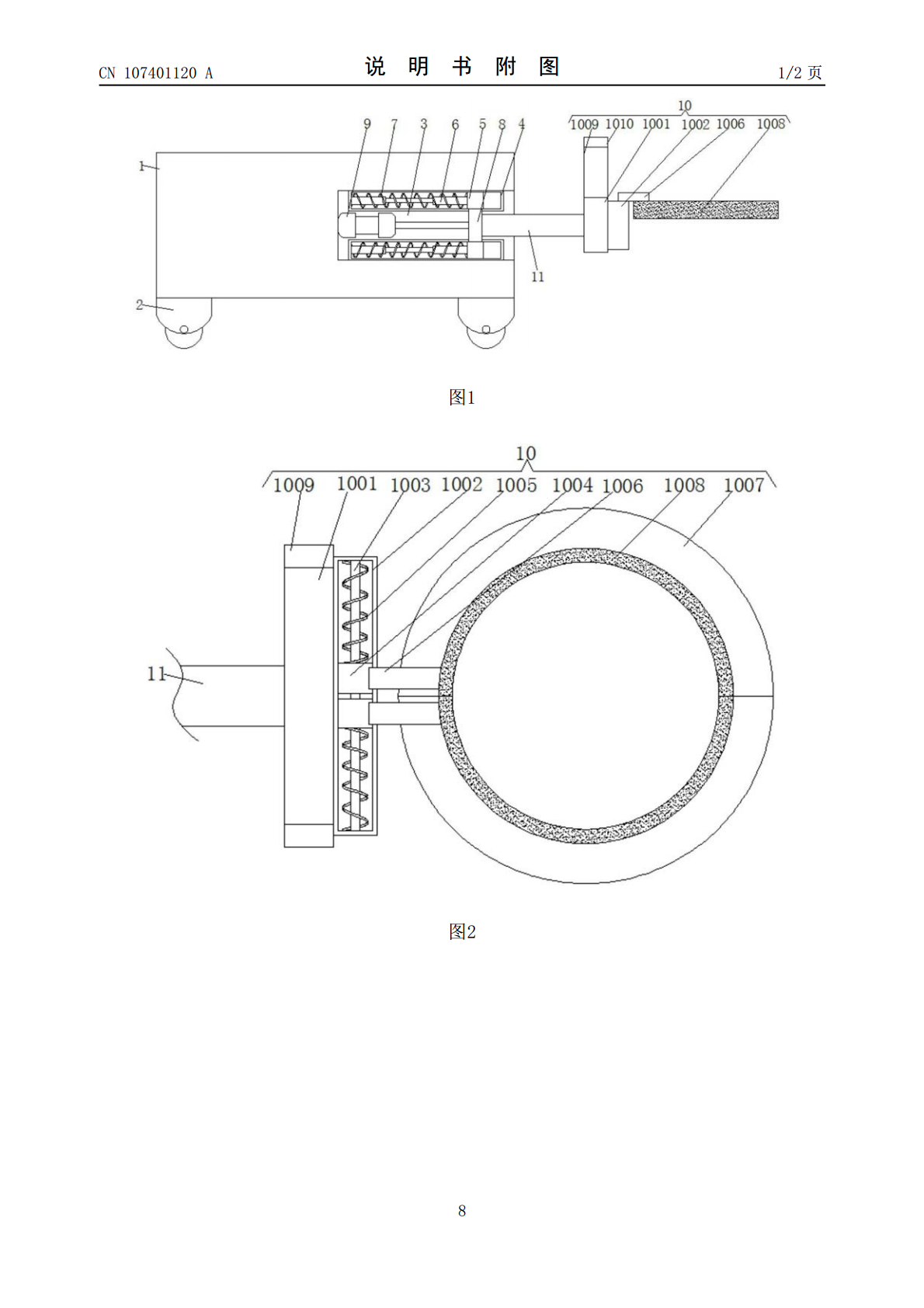

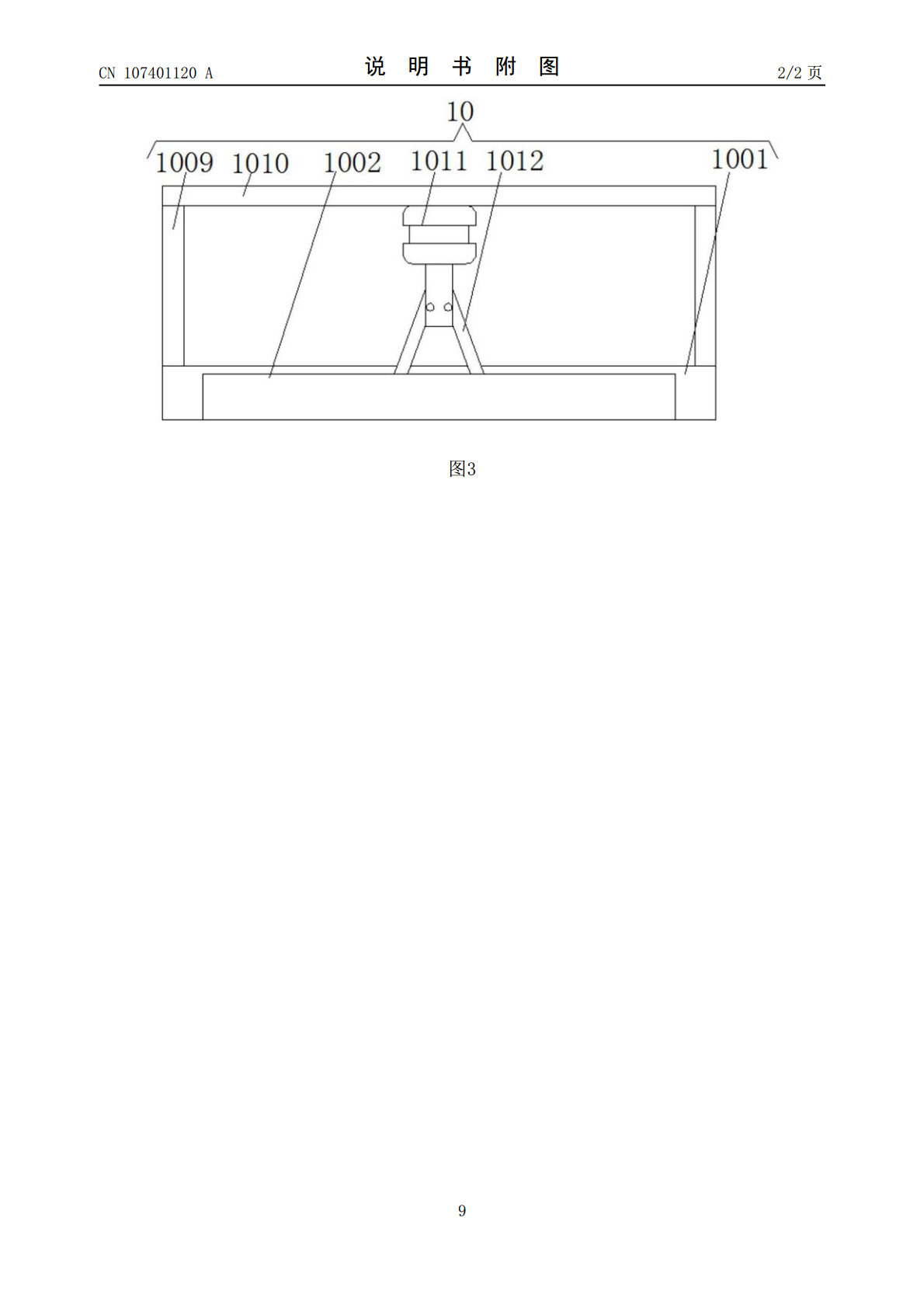

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107401120A(43)申请公布日2017.11.28(21)申请号201710445272.6(22)申请日2017.06.14(71)申请人中国水利水电第四工程局有限公司地址810007青海省西宁市东川工业园区金桥路38号(72)发明人杨树琪哈伟德韩莉李生德陈辉召郭彦江王宁(74)专利代理机构常州佰业腾飞专利代理事务所(普通合伙)32231代理人康潇(51)Int.Cl.E01D21/00(2006.01)E01D19/02(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种柱墩式桥梁防偏移设备及其防偏移方法(57)摘要本发明公开了一种柱墩式桥梁防偏移设备及其防偏移方法，包括安装座，安装座底部的四个直角处均固定连接有可滚动的万向轮，所述安装座的一侧开设有通槽，所述通槽内壁的顶部和底部均固定连接有第一滑轨，所述第一滑轨内滑动连接有第一滑块，所述第一滑块的一侧通过伸缩杆与第一滑轨的内壁活动连接，所述伸缩杆上套接有回位弹簧。本发明通过对安装座的改进，当第一伸缩气缸启动时，配合第一滑轨和第一滑块的使用，能够使第一滑块通过支杆调节限位装置与柱墩之间的位置，当第二伸缩气缸启动时，从而能够通过连接板带动两个弧形夹板分开，当第二伸缩气缸收缩时，能够使两个第二滑块带动两个弧形夹板将柱墩的模板卡紧。CN107401120ACN107401120A权利要求书1/2页1.一种柱墩式桥梁防偏移设备，包括安装座(1)，其特征在于：所述安装座(1)底部的四个直角处均固定连接有可滚动的万向轮(2)，所述安装座(1)的一侧开设有通槽(3)，所述通槽(3)内壁的顶部和底部均固定连接有第一滑轨(4)，所述第一滑轨(4)内滑动连接有第一滑块(5)，所述第一滑块(5)的一侧通过伸缩杆(6)与第一滑轨(4)的内壁活动连接，所述伸缩杆(6)上套接有回位弹簧(7)，所述回位弹簧(7)的两端分别与第一滑轨(4)的内壁和第一滑块(5)的一侧固定连接，且两个第一滑块(5)相对的一侧通过滑板(8)连接，所述通槽(3)的内壁通过第一伸缩气缸(9)与滑板(8)的一侧活动连接，所述滑板(8)的另一侧与支杆(11)的一端固定连接，所述支杆(11)的另一端贯穿通槽(3)且与其外部的限位装置(10)的一侧固定连接；所述限位装置(10)包括载板(1001)，所述支杆(11)的另一端与载板(1001)的一侧固定连接，所述载板(1001)与支杆(11)相背的一侧固定连接有第二滑轨(1002)，所述第二滑轨(1002)内壁的前后两侧通过滑杆(1003)连接，所述第二滑轨(1002)内且套接在滑杆(1003)上滑动连接有两个第二滑块(1004)，所述滑杆(1003)上且位于两个第二滑块(1004)的两侧均套接有挤压弹簧(1005)，所述挤压弹簧(1005)的两端分别与第二滑轨(1002)的内壁和第二滑块(1004)的一侧固定连接，且两个第二滑块(1004)顶部均通过连接板(1006)分别与两个弧形夹板(1007)的顶部固定连接，两个所述弧形夹板(1007)相对的两侧搭接，所述弧形夹板(1007)的内侧壁固定连接有防滑垫(1008)，所述载板(1001)顶部的前后两侧均通过竖板(1009)分别与顶板(1010)底部的两侧固定连接，所述顶板(1010)的底部固定连接有第二伸缩气缸(1011)，所述第二伸缩气缸(1011)自由端表面的两侧均通过斜板(1012)分别与两个第二滑块(1004)的顶部活动连接。2.根据权利要求1所述的一种柱墩式桥梁防偏移设备，其特征在于：所述通槽(3)开设在安装座(1)一侧的中部，且通槽(3)深度为安装座(1)长度的二分之一。3.根据权利要求1所述的一种柱墩式桥梁防偏移设备，其特征在于：所述第一滑轨(4)的长度为通槽(3)深度的十分之九，且两个第一滑轨(4)相背的一侧分别位于通槽(3)内壁顶部和底部的中间位置。4.根据权利要求1所述的一种柱墩式桥梁防偏移设备，其特征在于：所述支杆(11)的一端位于滑板(8)一侧的中部，且支杆(11)的另一端位于载板(1001)一侧的中部。5.根据权利要求1所述的一种柱墩式桥梁防偏移设备，其特征在于：所述第一伸缩气缸(9)的固定端位于通槽(3)内壁的中部，且第一伸缩气缸(9)的自由端位于滑板(8)一侧的中部。6.根据权利要求1所述的一种柱墩式桥梁防偏移设备，其特征在于：所述滑杆(1003)的两端分别位于第二滑轨(1002)内壁前后两侧的中部，且滑杆(1003)分别穿插在两个第二滑块(1004)的中部。7.根据权利要求1所述的一种柱墩式桥梁防偏移设备，其特征在于：所述第二伸缩气缸(1011)的固定端位于顶板(1010)底部的中间位置，且两个斜板(10
