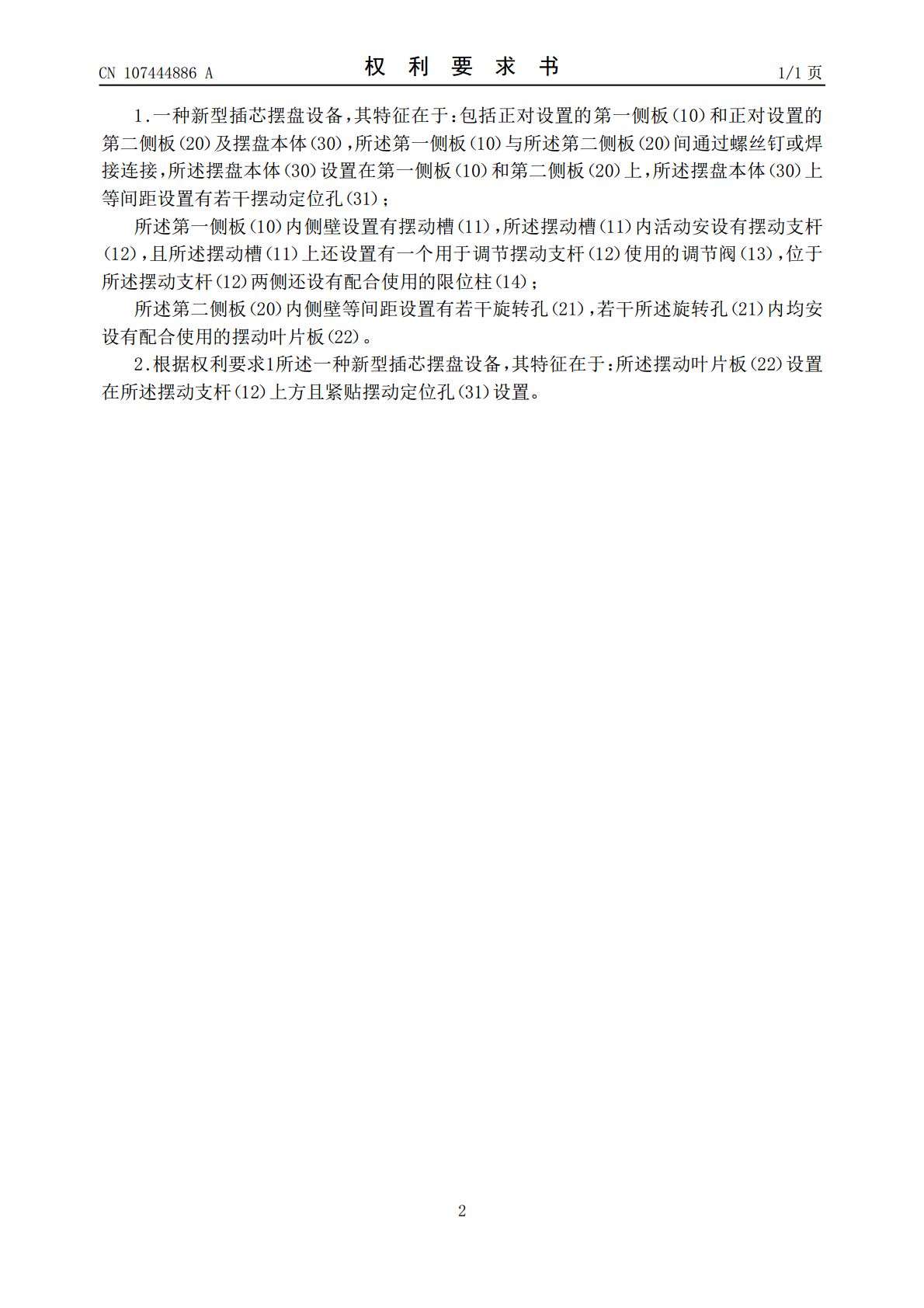

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107444886A(43)申请公布日2017.12.08(21)申请号201710661032.X(22)申请日2017.08.04(71)申请人滁州爱沃富光电科技有限公司地址239000安徽省滁州市苏滁现代产业园苏滁现代工业坊13号厂房(72)发明人王立奇彭永林(51)Int.Cl.B65G47/24(2006.01)B65G47/74(2006.01)B67B3/20(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种新型插芯摆盘设备(57)摘要本发明公开了一种新型插芯摆盘设备，包括正对设置的第一侧板正对设置的第二侧板及摆盘本体，所述第一侧板与所述第二侧板间通过螺丝钉或焊接连接，所述摆盘本体设置在第一侧板和第二侧板上，所述摆盘本体上等间距设置有若干摆动定位孔；所述第一侧板内侧壁设置有摆动槽，所述摆动槽内活动安设有摆动支杆，且所述摆动槽上还设置有一个用于调节摆动支杆使用的调节阀，位于所述摆动支杆两侧还设置有配合使用的限位柱；所述第二侧板内侧壁等间距设置有若干旋转孔，若干所述旋转孔内均安设有配合使用的摆动叶片板。本发明实现了对多个插芯的快速摆设，实现了方向统一效果，省时省力，极大提高了作业效率，满足实际使用要求。CN107444886ACN107444886A权利要求书1/1页1.一种新型插芯摆盘设备，其特征在于：包括正对设置的第一侧板（10）和正对设置的第二侧板（20）及摆盘本体（30），所述第一侧板（10）与所述第二侧板（20）间通过螺丝钉或焊接连接，所述摆盘本体（30）设置在第一侧板（10）和第二侧板（20）上，所述摆盘本体（30）上等间距设置有若干摆动定位孔（31）；所述第一侧板（10）内侧壁设置有摆动槽（11），所述摆动槽（11）内活动安设有摆动支杆（12），且所述摆动槽（11）上还设置有一个用于调节摆动支杆（12）使用的调节阀（13），位于所述摆动支杆（12）两侧还设有配合使用的限位柱（14）；所述第二侧板（20）内侧壁等间距设置有若干旋转孔（21），若干所述旋转孔（21）内均安设有配合使用的摆动叶片板（22）。2.根据权利要求1所述一种新型插芯摆盘设备，其特征在于：所述摆动叶片板（22）设置在所述摆动支杆（12）上方且紧贴摆动定位孔（31）设置。2CN107444886A说明书1/2页一种新型插芯摆盘设备技术领域[0001]本发明涉及一种新型插芯摆盘设备，属于插芯摆盘设备技术领域。背景技术[0002]在饮料灌装生产线中,为了快速、连续的生产，在瓶盖进入旋盖机前用专门的设备将其同向排列，单列输出；传统的方法是在瓶盖输送过程中利用光、电或机械探头对每一个瓶盖的方向进行探测，并利用转向装置实现同向排列。根据原理分析和基于高速柔性生产的考虑，对总功能分为与传统方法较为不同的几个分功能:驱动功能，归同功能，排列输送功能，检验功能，控制功能，支承和联接。由于各分功能的输入、输出关系较清晰，而且除归同功能外，其余的分功能都已有较成熟的技术，因此将设计重点放在关键的归同功能、检验功能上(本文主要介绍归同功能)；这里的归同功能是指将同向的瓶盖归放在一起，将瓶盖快速地按正、反向两种情况分离开，在分离过程无须对瓶盖的方向进行检验，而且无须对瓶盖进行翻转，这样能节约大量的时间，然后利用转向滑道将所有的反向瓶盖翻转。[0003]插芯及插芯管广泛应用在光及光纤通信领域，由于插芯体积较小，对插芯的摆设速率较慢。现有技术中通常是一个个放置，费时费力，且作业的效率太低，进而增加插芯摆设的成本。为此，需要设计一种新的技术方案，能够综合性克服现有技术存在的不足。发明内容[0004]本发明正是针对现有技术存在的不足，提供一种新型插芯摆盘设备，在满足使用方便的前提下，实现了对多个插芯的快速摆设，实现了方向统一的效果，省时省力，极大提高了作业效率，满足实际使用要求。[0005]为解决上述问题，本发明所采取的技术方案如下：一种新型插芯摆盘设备，包括正对设置的第一侧板正对设置的第二侧板及摆盘本体，所述第一侧板与所述第二侧板间通过螺丝钉或焊接连接，所述摆盘本体设置在第一侧板和第二侧板上，所述摆盘本体上等间距设置有若干摆动定位孔；所述第一侧板内侧壁设置有摆动槽，所述摆动槽内活动安设有摆动支杆，且所述摆动槽上还设置有一个用于调节摆动支杆使用的调节阀，位于所述摆动支杆两侧还设置有配合使用的限位柱；所述第二侧板内侧壁等间距设置有若干旋转孔，若干所述旋转孔内均安设有配合使用的摆动叶片板。[0006]作为上述技术方案的改进，所述摆动叶片板设置在所述摆动支杆上方且紧贴所述摆动定位孔。[0007]本发明所述摆动定位孔的直径大小是根据插芯直径大小来设定的。[0008]本发明与现有技术
