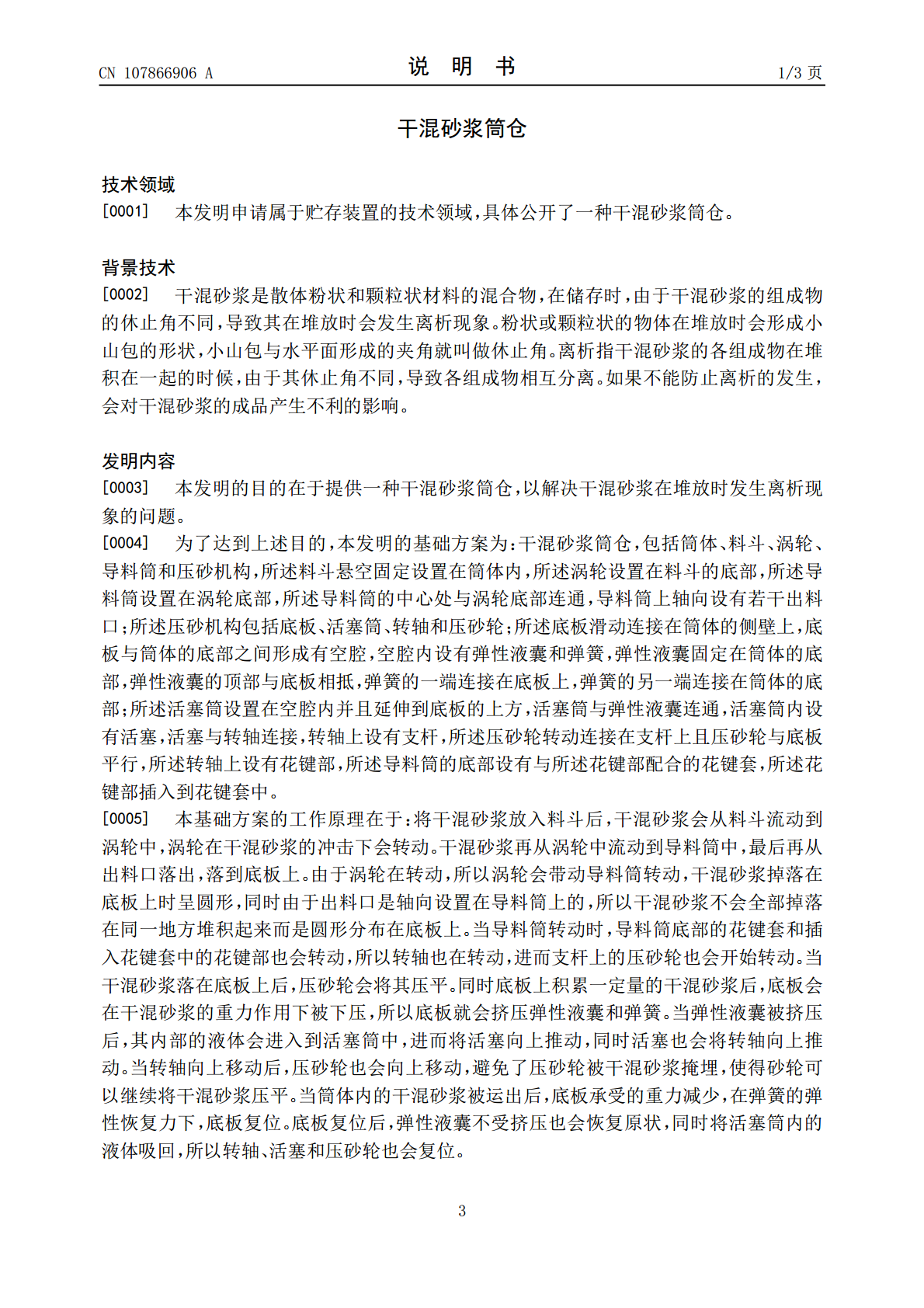

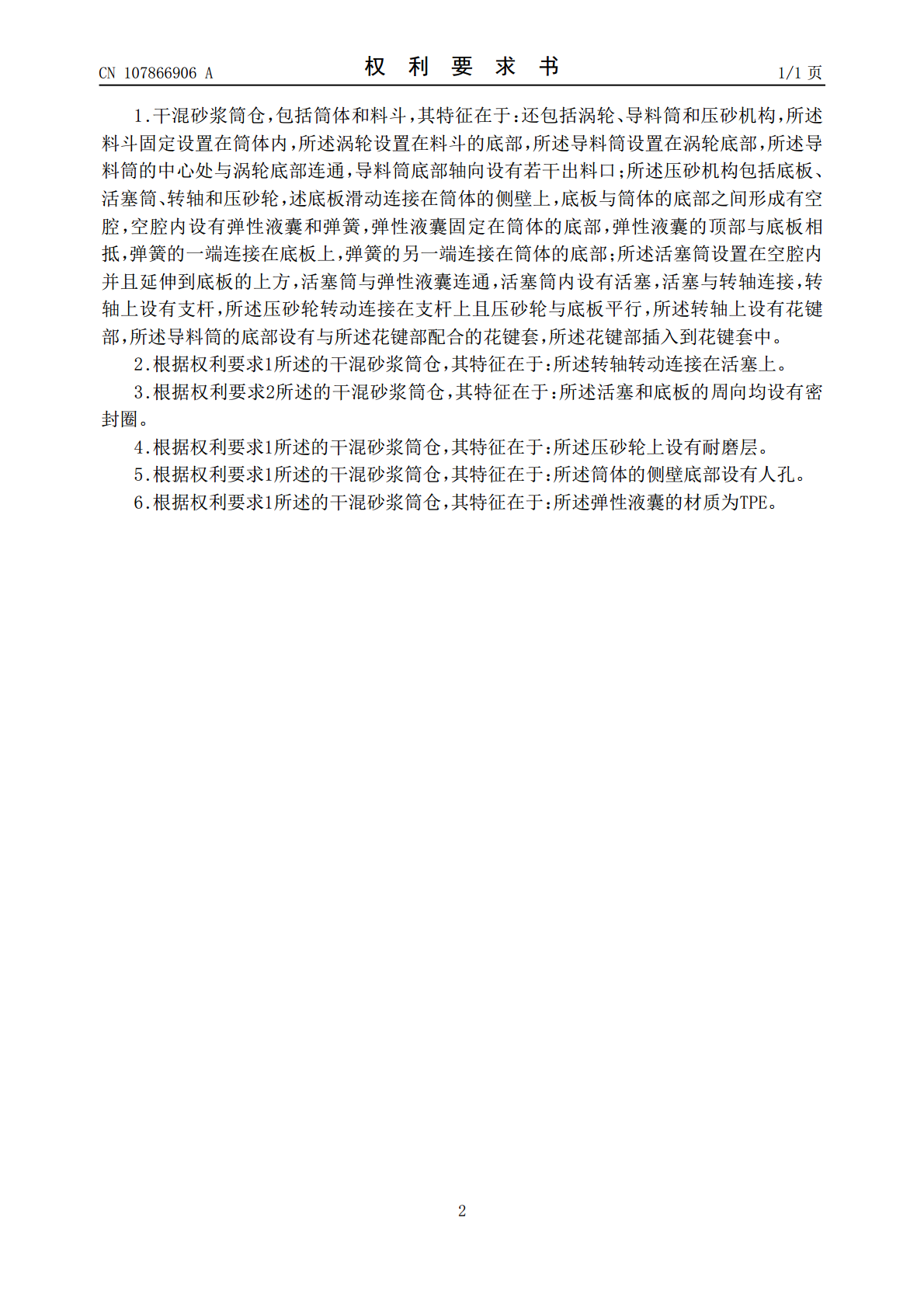

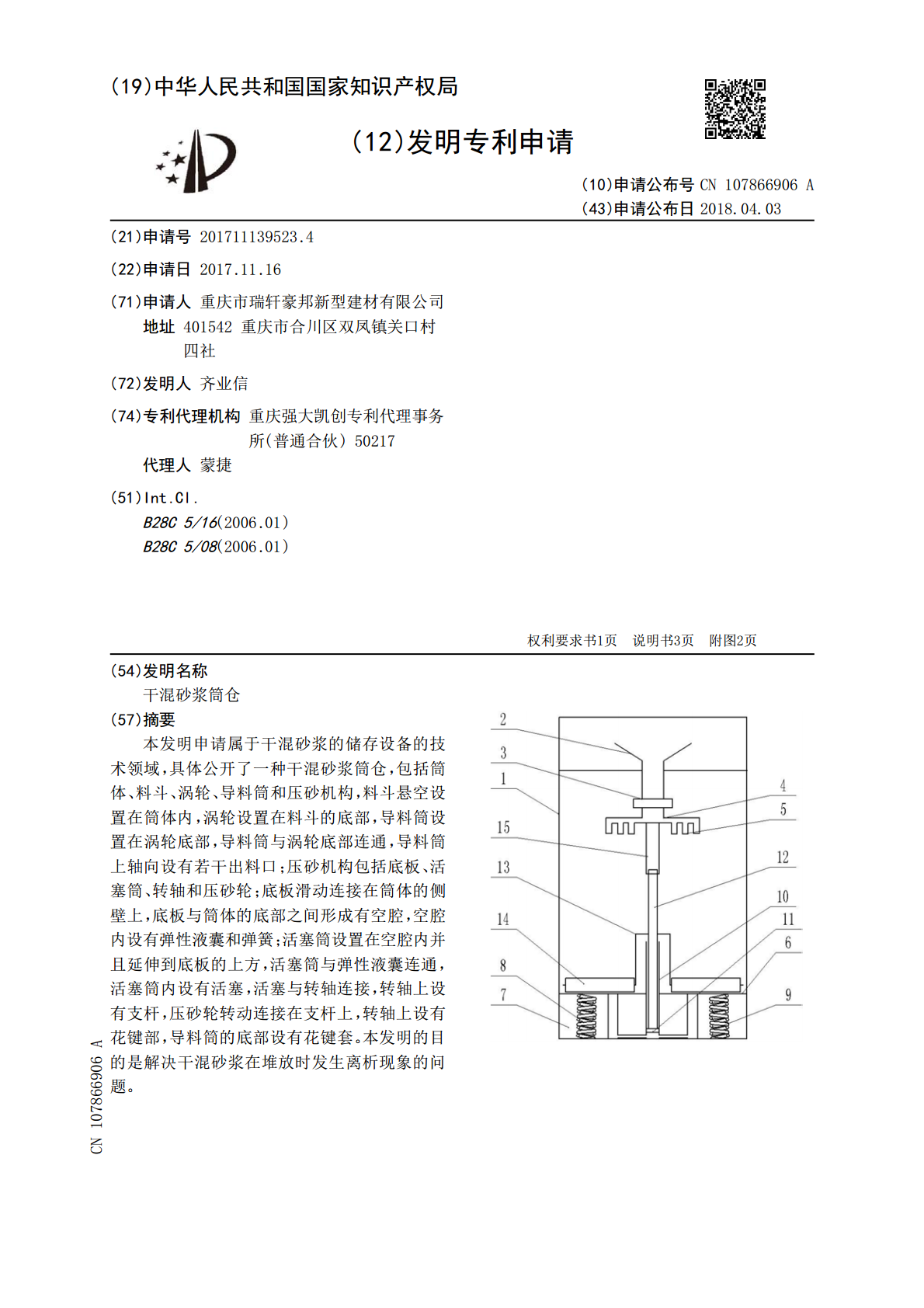

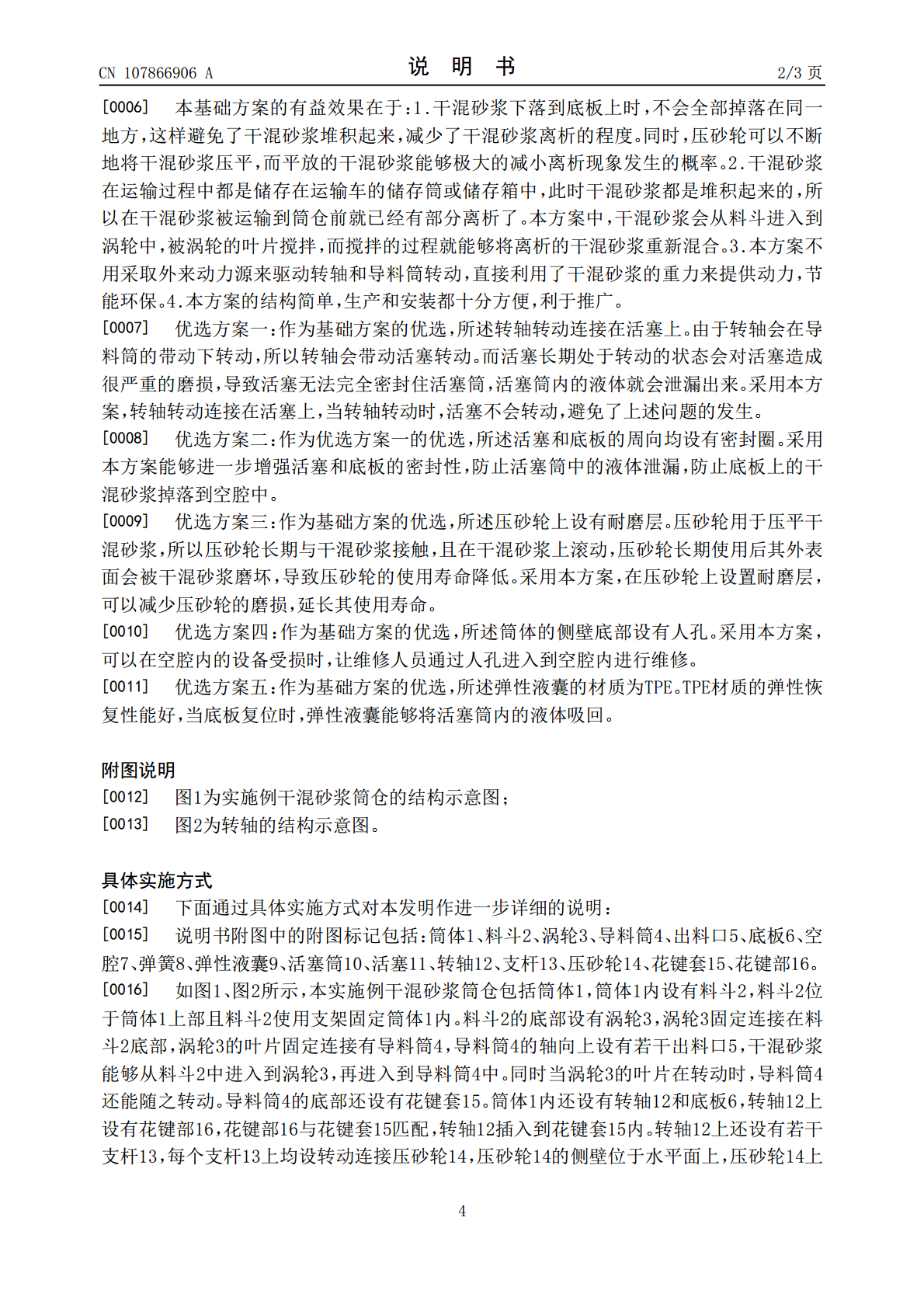

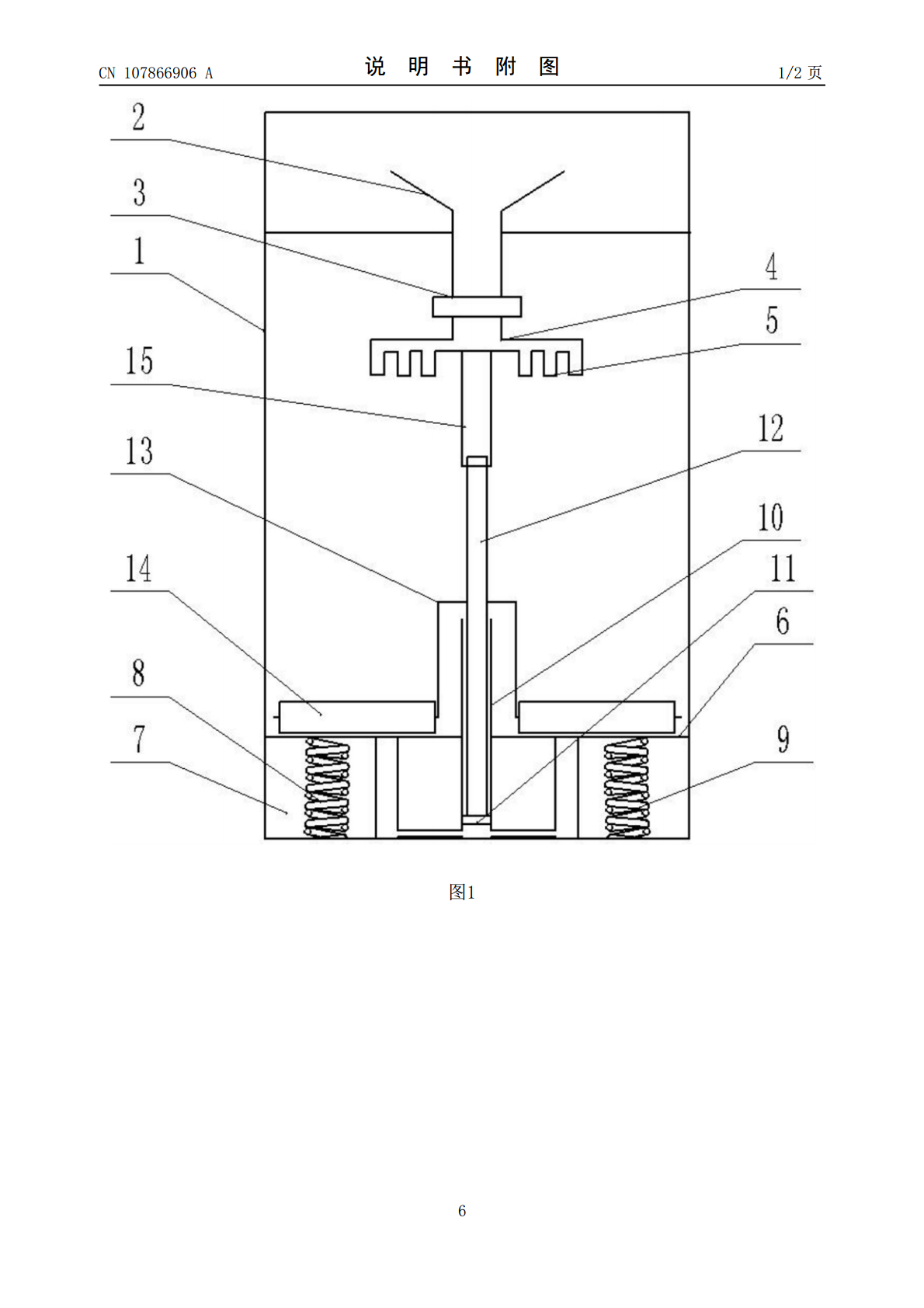

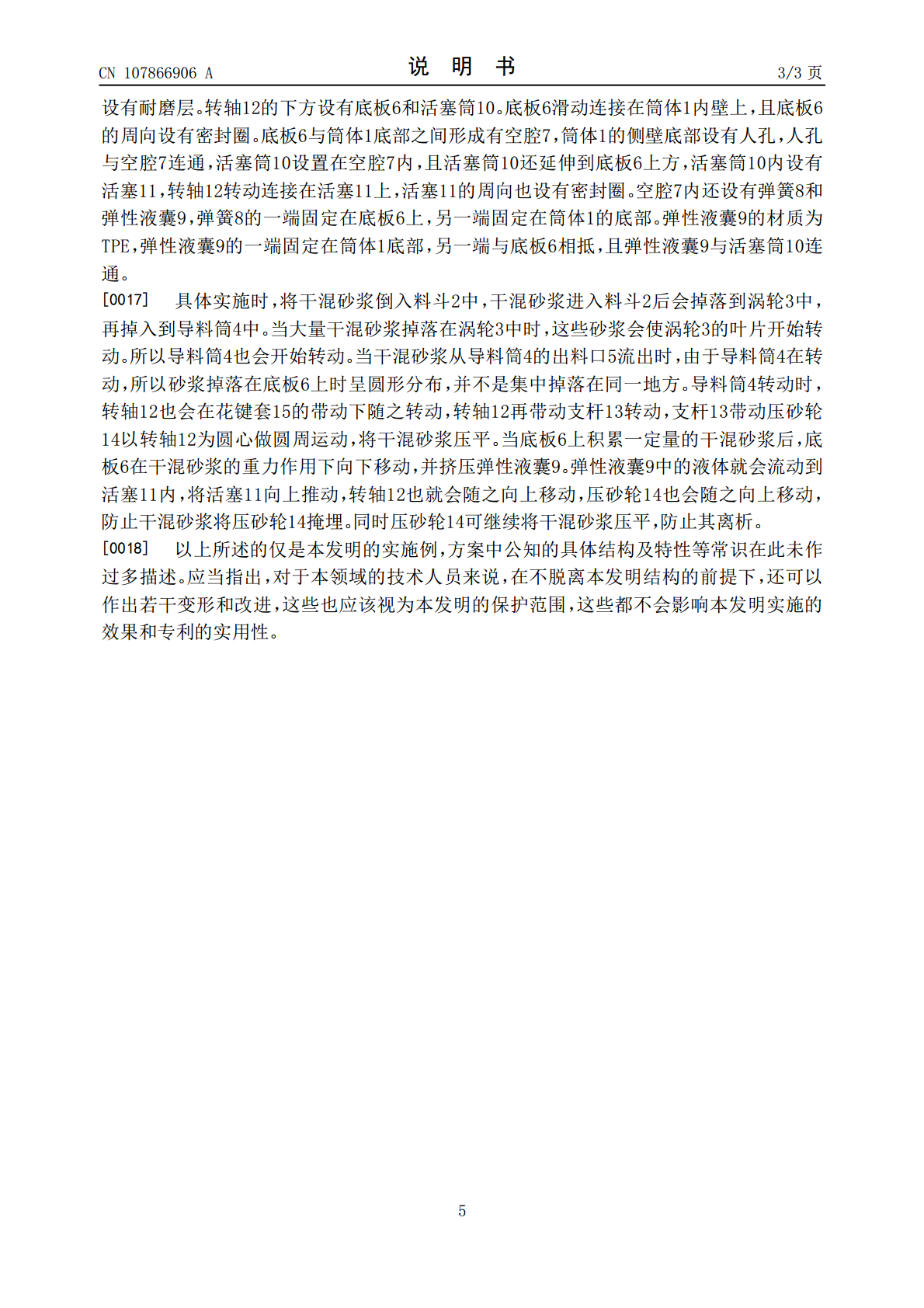

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107866906A(43)申请公布日2018.04.03(21)申请号201711139523.4(22)申请日2017.11.16(71)申请人重庆市瑞轩豪邦新型建材有限公司地址401542重庆市合川区双凤镇关口村四社(72)发明人齐业信(74)专利代理机构重庆强大凯创专利代理事务所(普通合伙)50217代理人蒙捷(51)Int.Cl.B28C5/16(2006.01)B28C5/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称干混砂浆筒仓(57)摘要本发明申请属于干混砂浆的储存设备的技术领域，具体公开了一种干混砂浆筒仓，包括筒体、料斗、涡轮、导料筒和压砂机构，料斗悬空设置在筒体内，涡轮设置在料斗的底部，导料筒设置在涡轮底部，导料筒与涡轮底部连通，导料筒上轴向设有若干出料口；压砂机构包括底板、活塞筒、转轴和压砂轮；底板滑动连接在筒体的侧壁上，底板与筒体的底部之间形成有空腔，空腔内设有弹性液囊和弹簧；活塞筒设置在空腔内并且延伸到底板的上方，活塞筒与弹性液囊连通，活塞筒内设有活塞，活塞与转轴连接，转轴上设有支杆，压砂轮转动连接在支杆上，转轴上设有花键部，导料筒的底部设有花键套。本发明的目的是解决干混砂浆在堆放时发生离析现象的问题。CN107866906ACN107866906A权利要求书1/1页1.干混砂浆筒仓，包括筒体和料斗，其特征在于：还包括涡轮、导料筒和压砂机构，所述料斗固定设置在筒体内，所述涡轮设置在料斗的底部，所述导料筒设置在涡轮底部，所述导料筒的中心处与涡轮底部连通，导料筒底部轴向设有若干出料口；所述压砂机构包括底板、活塞筒、转轴和压砂轮，述底板滑动连接在筒体的侧壁上，底板与筒体的底部之间形成有空腔，空腔内设有弹性液囊和弹簧，弹性液囊固定在筒体的底部，弹性液囊的顶部与底板相抵，弹簧的一端连接在底板上，弹簧的另一端连接在筒体的底部；所述活塞筒设置在空腔内并且延伸到底板的上方，活塞筒与弹性液囊连通，活塞筒内设有活塞，活塞与转轴连接，转轴上设有支杆，所述压砂轮转动连接在支杆上且压砂轮与底板平行，所述转轴上设有花键部，所述导料筒的底部设有与所述花键部配合的花键套，所述花键部插入到花键套中。2.根据权利要求1所述的干混砂浆筒仓，其特征在于：所述转轴转动连接在活塞上。3.根据权利要求2所述的干混砂浆筒仓，其特征在于：所述活塞和底板的周向均设有密封圈。4.根据权利要求1所述的干混砂浆筒仓，其特征在于：所述压砂轮上设有耐磨层。5.根据权利要求1所述的干混砂浆筒仓，其特征在于：所述筒体的侧壁底部设有人孔。6.根据权利要求1所述的干混砂浆筒仓，其特征在于：所述弹性液囊的材质为TPE。2CN107866906A说明书1/3页干混砂浆筒仓技术领域[0001]本发明申请属于贮存装置的技术领域，具体公开了一种干混砂浆筒仓。背景技术[0002]干混砂浆是散体粉状和颗粒状材料的混合物，在储存时，由于干混砂浆的组成物的休止角不同，导致其在堆放时会发生离析现象。粉状或颗粒状的物体在堆放时会形成小山包的形状，小山包与水平面形成的夹角就叫做休止角。离析指干混砂浆的各组成物在堆积在一起的时候，由于其休止角不同，导致各组成物相互分离。如果不能防止离析的发生，会对干混砂浆的成品产生不利的影响。发明内容[0003]本发明的目的在于提供一种干混砂浆筒仓，以解决干混砂浆在堆放时发生离析现象的问题。[0004]为了达到上述目的，本发明的基础方案为：干混砂浆筒仓，包括筒体、料斗、涡轮、导料筒和压砂机构，所述料斗悬空固定设置在筒体内，所述涡轮设置在料斗的底部，所述导料筒设置在涡轮底部，所述导料筒的中心处与涡轮底部连通，导料筒上轴向设有若干出料口；所述压砂机构包括底板、活塞筒、转轴和压砂轮；所述底板滑动连接在筒体的侧壁上，底板与筒体的底部之间形成有空腔，空腔内设有弹性液囊和弹簧，弹性液囊固定在筒体的底部，弹性液囊的顶部与底板相抵，弹簧的一端连接在底板上，弹簧的另一端连接在筒体的底部；所述活塞筒设置在空腔内并且延伸到底板的上方，活塞筒与弹性液囊连通，活塞筒内设有活塞，活塞与转轴连接，转轴上设有支杆，所述压砂轮转动连接在支杆上且压砂轮与底板平行，所述转轴上设有花键部，所述导料筒的底部设有与所述花键部配合的花键套，所述花键部插入到花键套中。[0005]本基础方案的工作原理在于：将干混砂浆放入料斗后，干混砂浆会从料斗流动到涡轮中，涡轮在干混砂浆的冲击下会转动。干混砂浆再从涡轮中流动到导料筒中，最后再从出料口落出，落到底板上。由于涡轮在转动，所以涡轮会带动导料筒转动，干混砂浆掉落在底板上时呈圆形，同时由于出料口是轴向设置在导料筒上的，所以干混砂浆不会全部掉落在同一地方堆积起来而是圆形分
