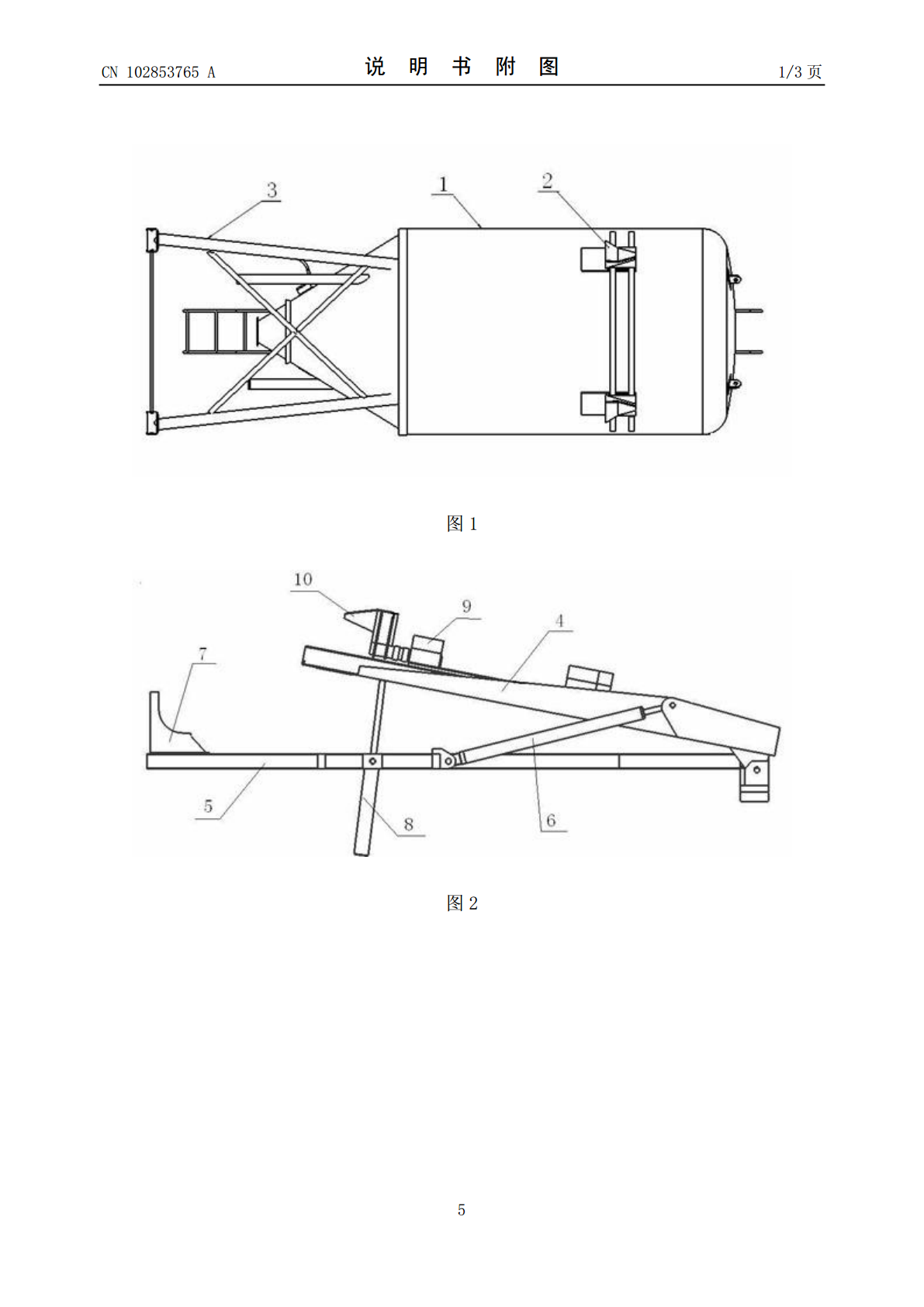

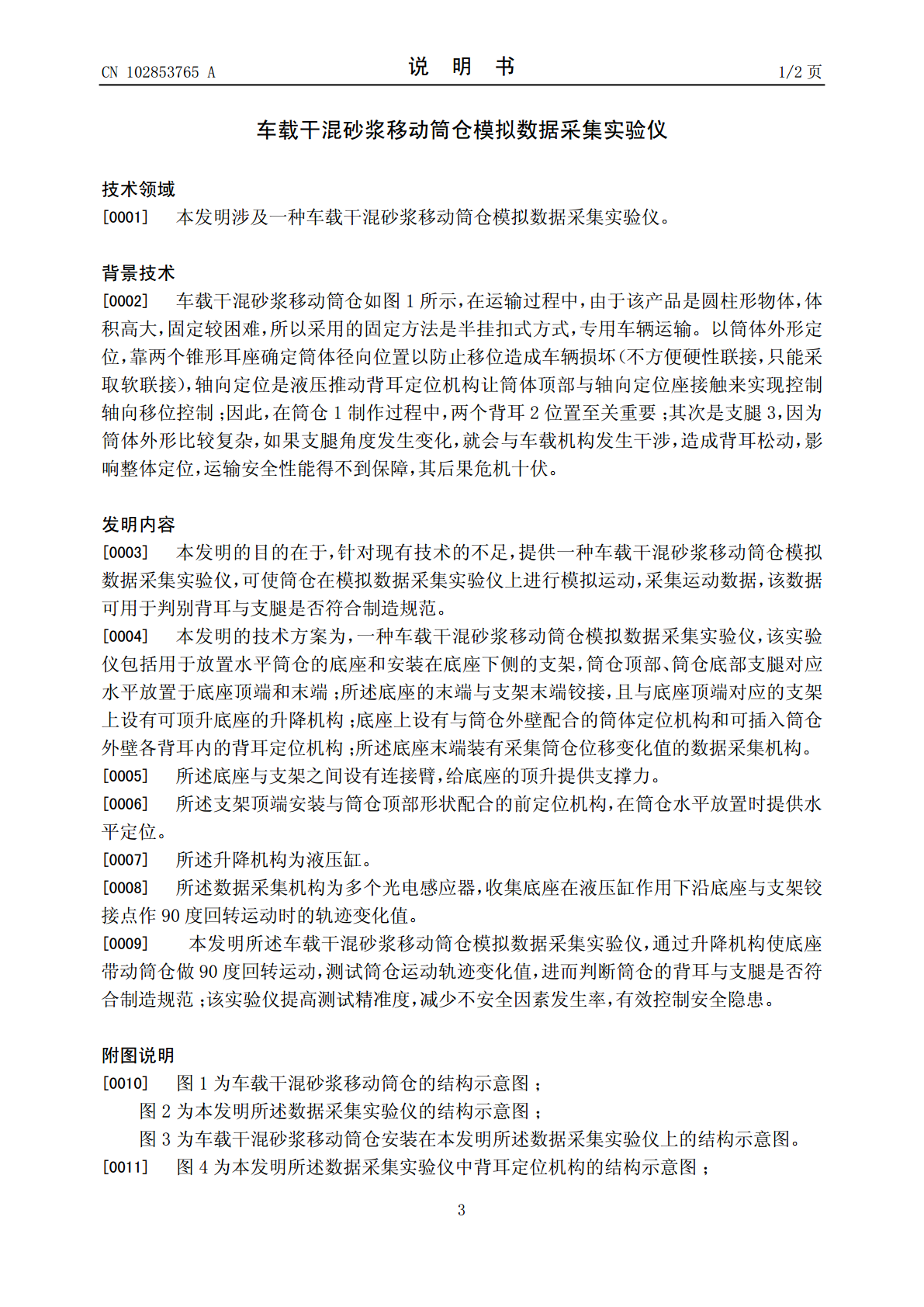

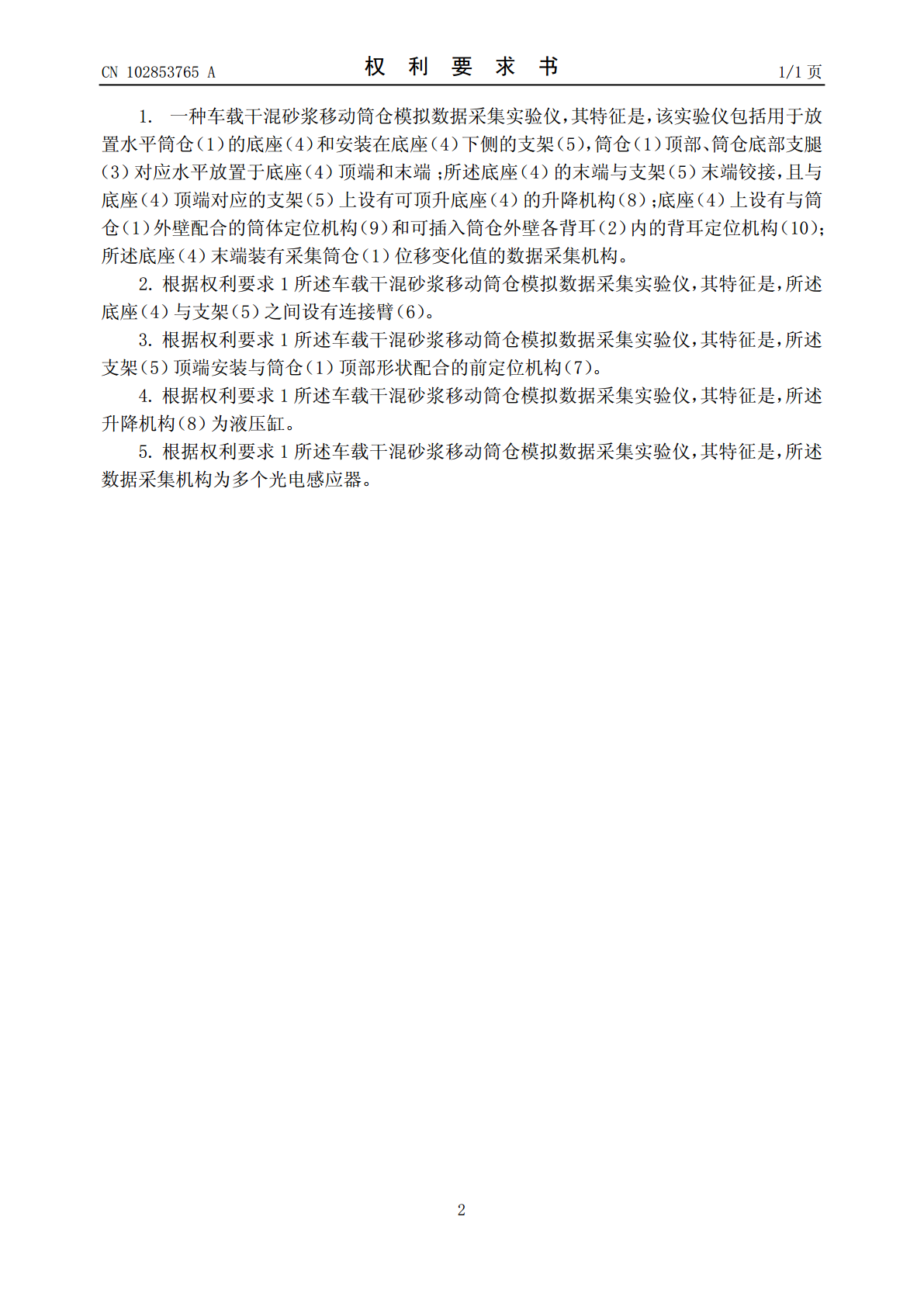

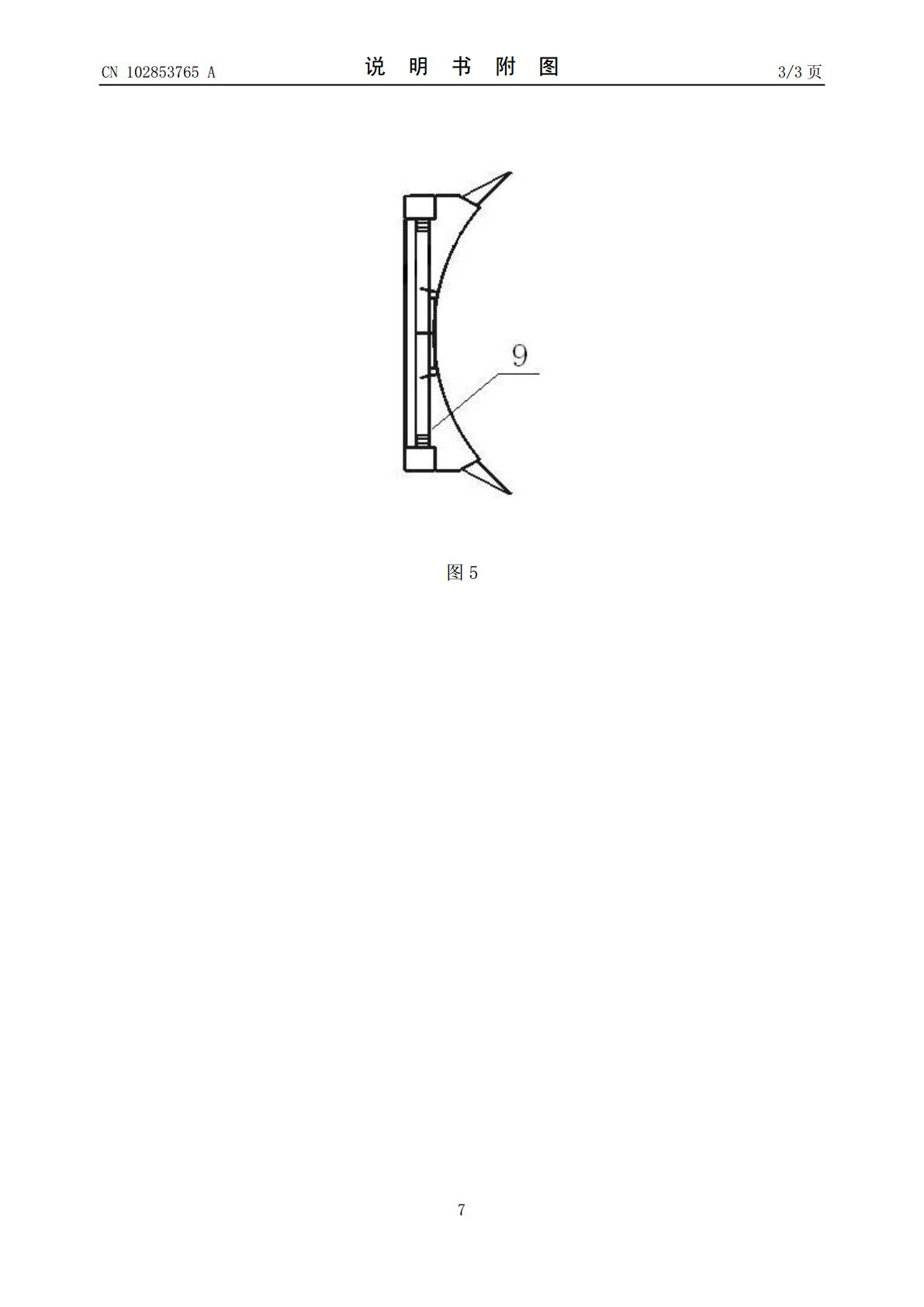

(19)中华人民共和国国家知识产权局*CN102853765A*(12)发明专利申请(10)申请公布号CN102853765A(43)申请公布日2013.01.02(21)申请号201210353845.X(22)申请日2012.09.21(71)申请人长沙盛泓机械有限公司地址410600湖南省长沙市宁乡经济开发区三环北路(72)发明人叶发云张新平汤立华胡盼盼(74)专利代理机构长沙正奇专利事务所有限责任公司43113代理人马强(51)Int.Cl.G01B11/00(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图33页(54)发明名称车载干混砂浆移动筒仓模拟数据采集实验仪(57)摘要本发明涉及一种车载干混砂浆移动筒仓模拟数据采集实验仪，该实验仪包括用于放置水平筒仓的底座和安装在底座下侧的支架，筒仓顶部、筒仓底部支腿对应水平放置于底座顶端和末端；所述底座的末端与支架末端铰接，且与底座顶端对应的支架上设有可顶升底座的升降机构；底座上设有与筒仓外壁配合的筒体定位机构和可插入筒仓外壁各背耳内的背耳定位机构；所述底座末端装有采集筒仓位移变化值的数据采集机构。本发明通过升降机构使底座带动筒仓做90度回转运动，测试筒仓运动轨迹变化值，进而判断筒仓的背耳与支腿是否符合制造规范；该实验仪提高测试精准度，减少不安全因素发生率，有效控制安全隐患。CN10285376ACN102853765A权利要求书1/1页1.一种车载干混砂浆移动筒仓模拟数据采集实验仪，其特征是，该实验仪包括用于放置水平筒仓（1）的底座（4）和安装在底座（4）下侧的支架（5），筒仓（1）顶部、筒仓底部支腿（3）对应水平放置于底座（4）顶端和末端；所述底座（4）的末端与支架（5）末端铰接，且与底座（4）顶端对应的支架（5）上设有可顶升底座（4）的升降机构（8）；底座（4）上设有与筒仓（1）外壁配合的筒体定位机构（9）和可插入筒仓外壁各背耳（2）内的背耳定位机构（10）；所述底座（4）末端装有采集筒仓（1）位移变化值的数据采集机构。2.根据权利要求1所述车载干混砂浆移动筒仓模拟数据采集实验仪，其特征是，所述底座（4）与支架（5）之间设有连接臂（6）。3.根据权利要求1所述车载干混砂浆移动筒仓模拟数据采集实验仪，其特征是，所述支架（5）顶端安装与筒仓（1）顶部形状配合的前定位机构（7）。4.根据权利要求1所述车载干混砂浆移动筒仓模拟数据采集实验仪，其特征是，所述升降机构（8）为液压缸。5.根据权利要求1所述车载干混砂浆移动筒仓模拟数据采集实验仪，其特征是，所述数据采集机构为多个光电感应器。2CN102853765A说明书1/2页车载干混砂浆移动筒仓模拟数据采集实验仪技术领域[0001]本发明涉及一种车载干混砂浆移动筒仓模拟数据采集实验仪。背景技术[0002]车载干混砂浆移动筒仓如图1所示，在运输过程中，由于该产品是圆柱形物体，体积高大，固定较困难，所以采用的固定方法是半挂扣式方式，专用车辆运输。以筒体外形定位，靠两个锥形耳座确定筒体径向位置以防止移位造成车辆损坏（不方便硬性联接，只能采取软联接），轴向定位是液压推动背耳定位机构让筒体顶部与轴向定位座接触来实现控制轴向移位控制；因此，在筒仓1制作过程中，两个背耳2位置至关重要；其次是支腿3，因为筒体外形比较复杂，如果支腿角度发生变化，就会与车载机构发生干涉，造成背耳松动，影响整体定位，运输安全性能得不到保障，其后果危机十伏。发明内容[0003]本发明的目的在于，针对现有技术的不足，提供一种车载干混砂浆移动筒仓模拟数据采集实验仪，可使筒仓在模拟数据采集实验仪上进行模拟运动，采集运动数据，该数据可用于判别背耳与支腿是否符合制造规范。[0004]本发明的技术方案为，一种车载干混砂浆移动筒仓模拟数据采集实验仪，该实验仪包括用于放置水平筒仓的底座和安装在底座下侧的支架，筒仓顶部、筒仓底部支腿对应水平放置于底座顶端和末端；所述底座的末端与支架末端铰接，且与底座顶端对应的支架上设有可顶升底座的升降机构；底座上设有与筒仓外壁配合的筒体定位机构和可插入筒仓外壁各背耳内的背耳定位机构；所述底座末端装有采集筒仓位移变化值的数据采集机构。[0005]所述底座与支架之间设有连接臂，给底座的顶升提供支撑力。[0006]所述支架顶端安装与筒仓顶部形状配合的前定位机构，在筒仓水平放置时提供水平定位。[0007]所述升降机构为液压缸。[0008]所述数据采集机构为多个光电感应器，收集底座在液压缸作用下沿底座与支架铰接点作90度回转运动时的轨迹变化值。[0009]本发明所述车载干混砂浆移动筒仓模拟数据采集实验仪，通过升降机构使底座带动筒仓做90度回转运动，测试筒仓运动轨迹变化值，进而判断筒仓的背耳与支腿是否符合制造规范；该实验仪提高测试精准度，减
