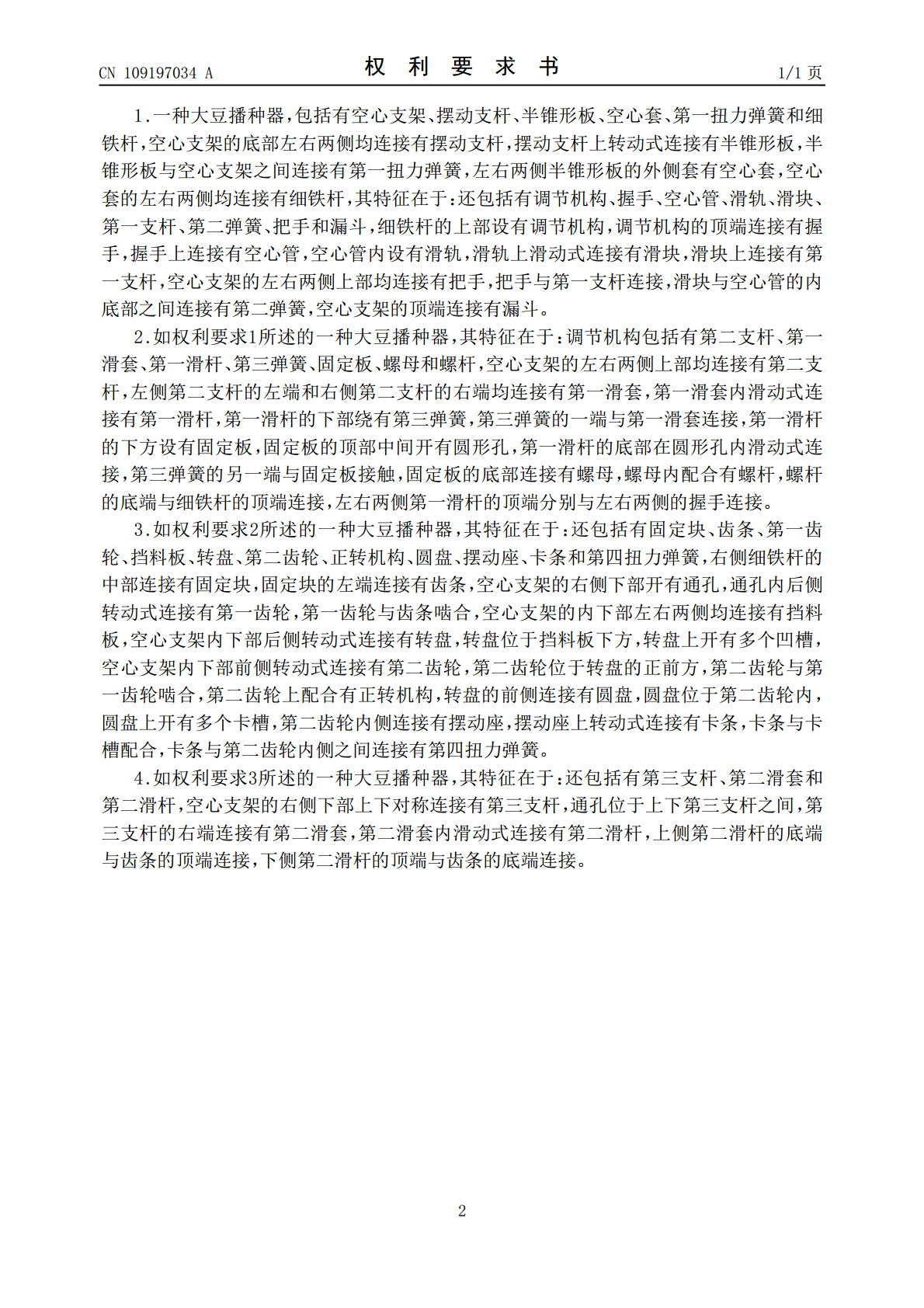

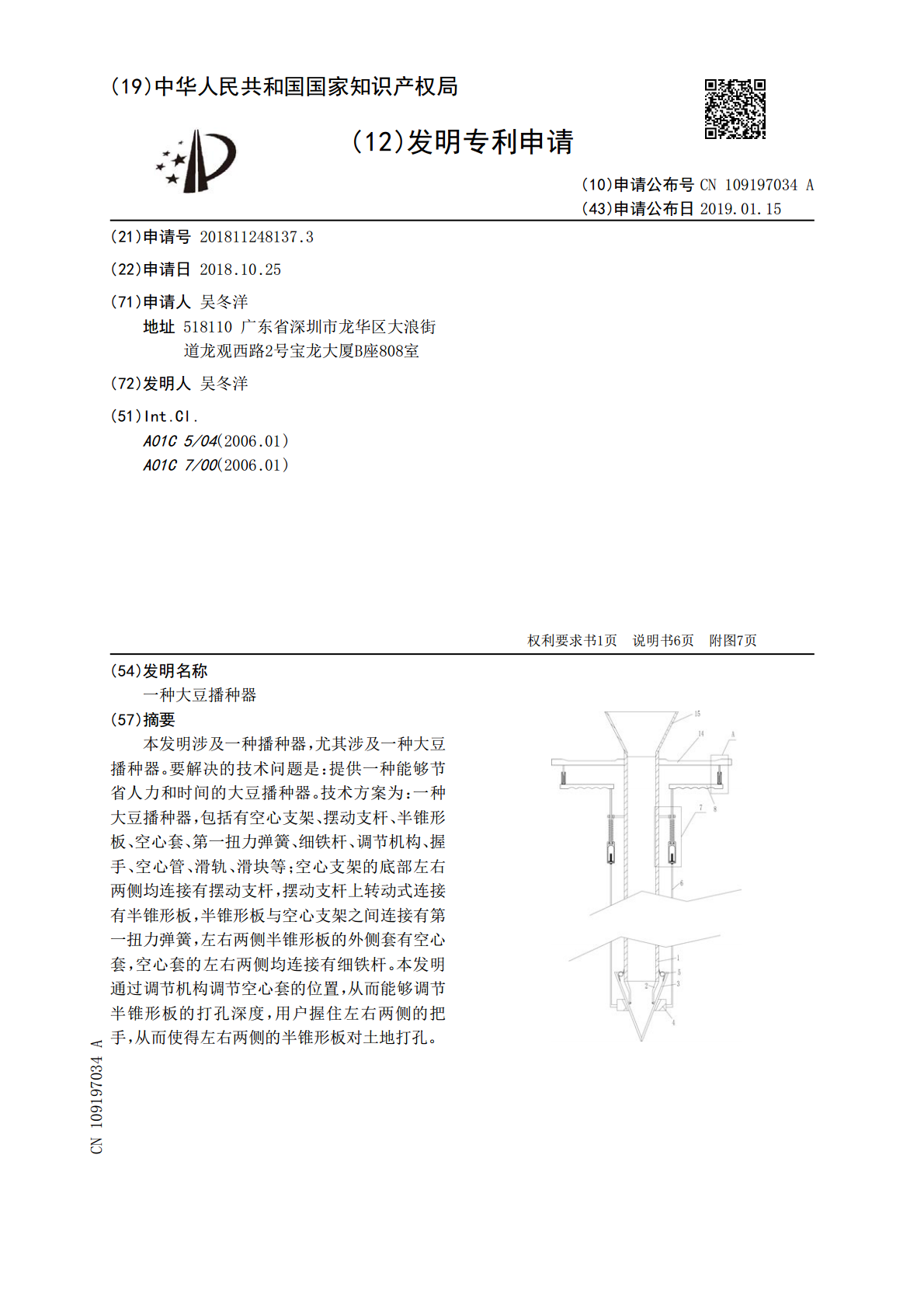

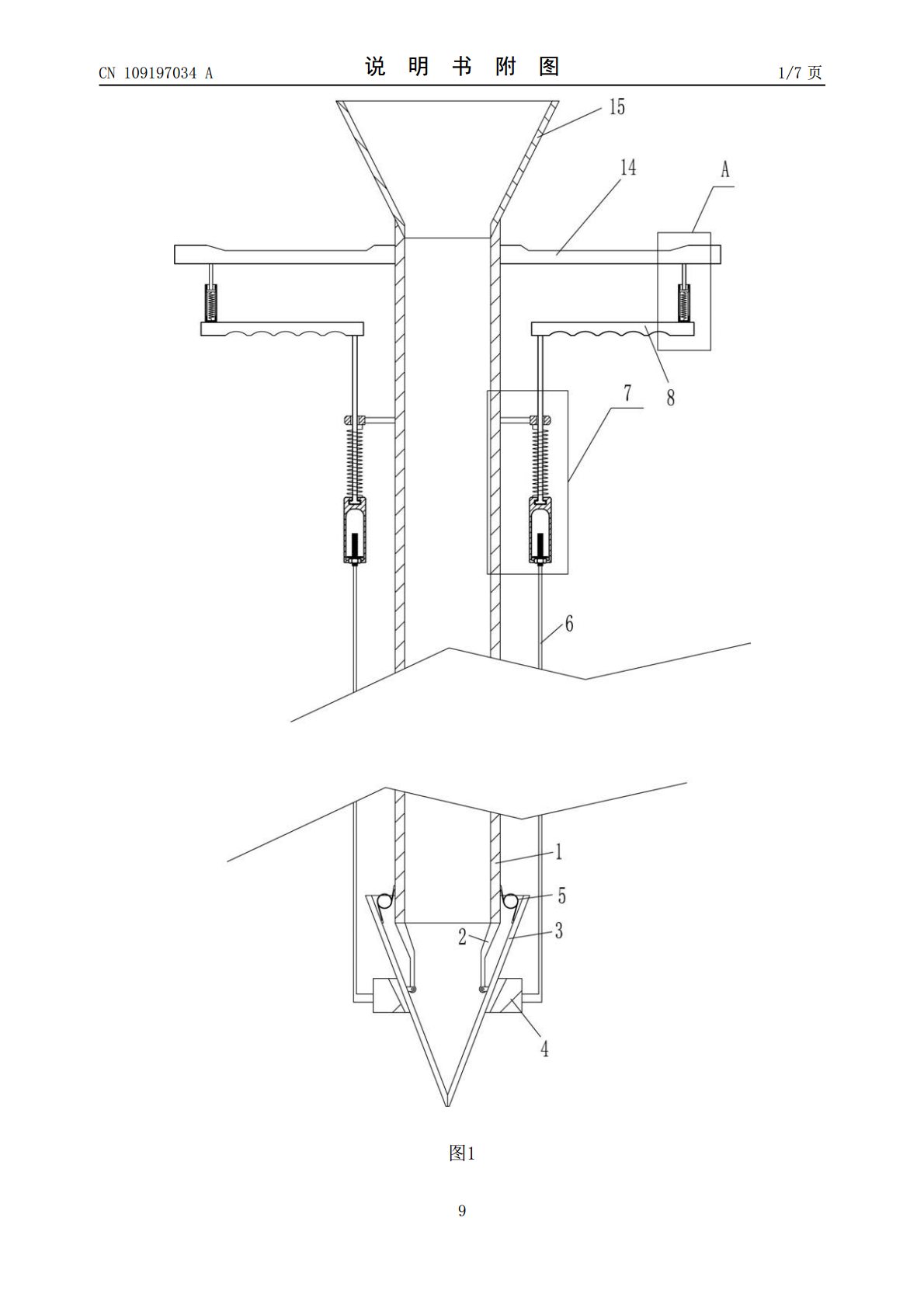

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109197034A(43)申请公布日2019.01.15(21)申请号201811248137.3(22)申请日2018.10.25(71)申请人吴冬洋地址518110广东省深圳市龙华区大浪街道龙观西路2号宝龙大厦B座808室(72)发明人吴冬洋(51)Int.Cl.A01C5/04(2006.01)A01C7/00(2006.01)权利要求书1页说明书6页附图7页(54)发明名称一种大豆播种器(57)摘要本发明涉及一种播种器，尤其涉及一种大豆播种器。要解决的技术问题是：提供一种能够节省人力和时间的大豆播种器。技术方案为：一种大豆播种器，包括有空心支架、摆动支杆、半锥形板、空心套、第一扭力弹簧、细铁杆、调节机构、握手、空心管、滑轨、滑块等；空心支架的底部左右两侧均连接有摆动支杆，摆动支杆上转动式连接有半锥形板，半锥形板与空心支架之间连接有第一扭力弹簧，左右两侧半锥形板的外侧套有空心套，空心套的左右两侧均连接有细铁杆。本发明通过调节机构调节空心套的位置，从而能够调节半锥形板的打孔深度，用户握住左右两侧的把手，从而使得左右两侧的半锥形板对土地打孔。CN109197034ACN109197034A权利要求书1/1页1.一种大豆播种器，包括有空心支架、摆动支杆、半锥形板、空心套、第一扭力弹簧和细铁杆，空心支架的底部左右两侧均连接有摆动支杆，摆动支杆上转动式连接有半锥形板，半锥形板与空心支架之间连接有第一扭力弹簧，左右两侧半锥形板的外侧套有空心套，空心套的左右两侧均连接有细铁杆，其特征在于：还包括有调节机构、握手、空心管、滑轨、滑块、第一支杆、第二弹簧、把手和漏斗，细铁杆的上部设有调节机构，调节机构的顶端连接有握手，握手上连接有空心管，空心管内设有滑轨，滑轨上滑动式连接有滑块，滑块上连接有第一支杆，空心支架的左右两侧上部均连接有把手，把手与第一支杆连接，滑块与空心管的内底部之间连接有第二弹簧，空心支架的顶端连接有漏斗。2.如权利要求1所述的一种大豆播种器，其特征在于：调节机构包括有第二支杆、第一滑套、第一滑杆、第三弹簧、固定板、螺母和螺杆，空心支架的左右两侧上部均连接有第二支杆，左侧第二支杆的左端和右侧第二支杆的右端均连接有第一滑套，第一滑套内滑动式连接有第一滑杆，第一滑杆的下部绕有第三弹簧，第三弹簧的一端与第一滑套连接，第一滑杆的下方设有固定板，固定板的顶部中间开有圆形孔，第一滑杆的底部在圆形孔内滑动式连接，第三弹簧的另一端与固定板接触，固定板的底部连接有螺母，螺母内配合有螺杆，螺杆的底端与细铁杆的顶端连接，左右两侧第一滑杆的顶端分别与左右两侧的握手连接。3.如权利要求2所述的一种大豆播种器，其特征在于：还包括有固定块、齿条、第一齿轮、挡料板、转盘、第二齿轮、正转机构、圆盘、摆动座、卡条和第四扭力弹簧，右侧细铁杆的中部连接有固定块，固定块的左端连接有齿条，空心支架的右侧下部开有通孔，通孔内后侧转动式连接有第一齿轮，第一齿轮与齿条啮合，空心支架的内下部左右两侧均连接有挡料板，空心支架内下部后侧转动式连接有转盘，转盘位于挡料板下方，转盘上开有多个凹槽，空心支架内下部前侧转动式连接有第二齿轮，第二齿轮位于转盘的正前方，第二齿轮与第一齿轮啮合，第二齿轮上配合有正转机构，转盘的前侧连接有圆盘，圆盘位于第二齿轮内，圆盘上开有多个卡槽，第二齿轮内侧连接有摆动座，摆动座上转动式连接有卡条，卡条与卡槽配合，卡条与第二齿轮内侧之间连接有第四扭力弹簧。4.如权利要求3所述的一种大豆播种器，其特征在于：还包括有第三支杆、第二滑套和第二滑杆，空心支架的右侧下部上下对称连接有第三支杆，通孔位于上下第三支杆之间，第三支杆的右端连接有第二滑套，第二滑套内滑动式连接有第二滑杆，上侧第二滑杆的底端与齿条的顶端连接，下侧第二滑杆的顶端与齿条的底端连接。2CN109197034A说明书1/6页一种大豆播种器技术领域[0001]本发明涉及一种播种器，尤其涉及一种大豆播种器。背景技术[0002]大豆是一种可食用的粮食作物，一般是将大豆种子种植在土地上生长所得，目前播种一般是人手拿锄头先拨开土壤，然后将大豆种子倒入桶里，然后人再将大豆种子播到拨开的土壤中，再将土壤覆盖住大豆种子，进行掩埋，如此人工播种需要消耗大量人工劳动力，需要大量时间，长时间的操作容易劳累。发明内容[0003]为了克服人工播种需要消耗大量人工劳动力，需要大量时间，人容易劳累的缺点，要解决的技术问题是：提供一种能够节省人力和时间的大豆播种器。[0004]技术方案为：一种大豆播种器，包括有空心支架、摆动支杆、半锥形板、空心套、第一扭力弹簧、细铁杆、调节机构、握手、空心管、滑轨、滑块、第一支杆、第二弹簧、把手和漏斗，空心支架的底部左右两侧
