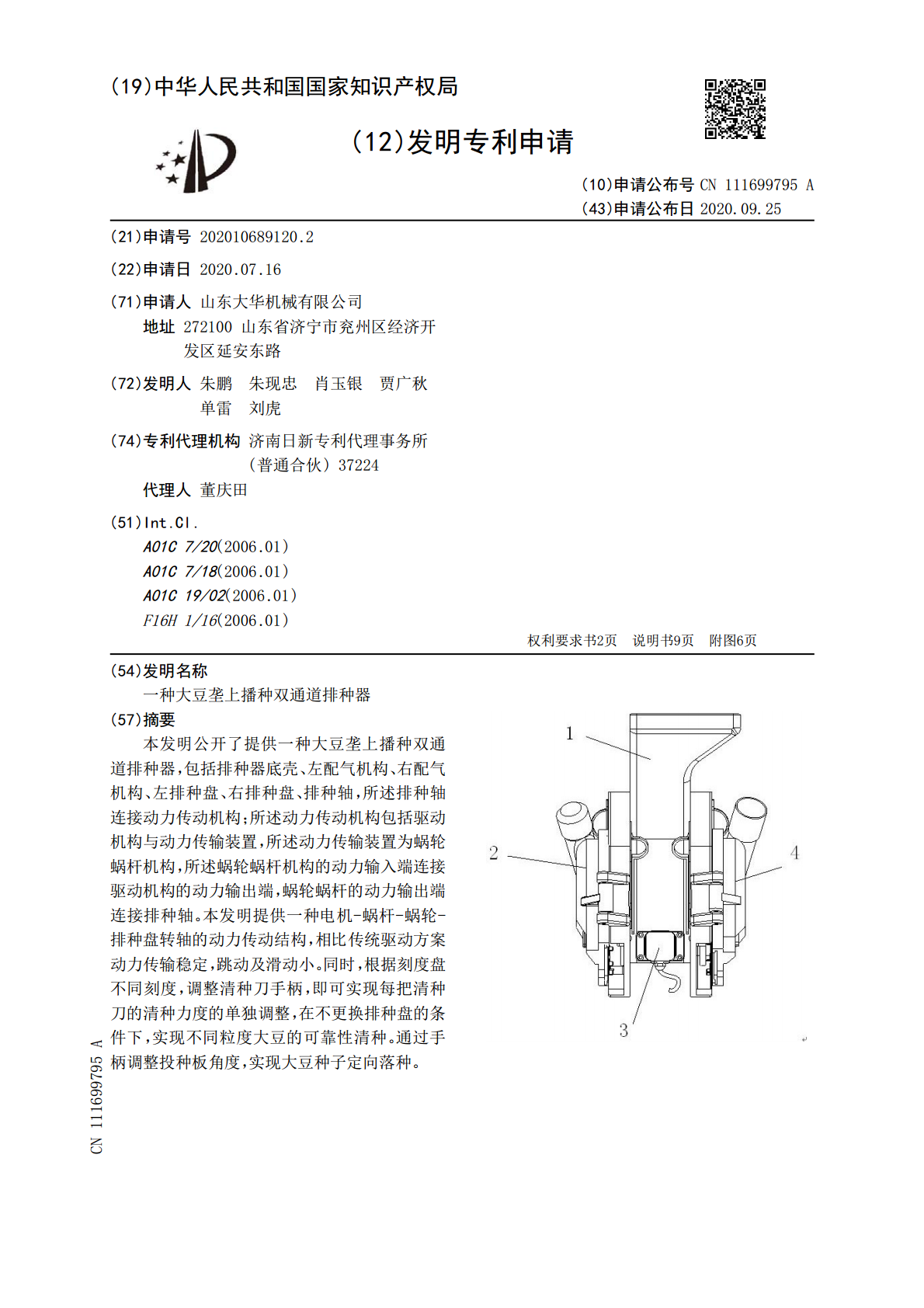

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111699795A(43)申请公布日2020.09.25(21)申请号202010689120.2(22)申请日2020.07.16(71)申请人山东大华机械有限公司地址272100山东省济宁市兖州区经济开发区延安东路(72)发明人朱鹏朱现忠肖玉银贾广秋单雷刘虎(74)专利代理机构济南日新专利代理事务所(普通合伙)37224代理人董庆田(51)Int.Cl.A01C7/20(2006.01)A01C7/18(2006.01)A01C19/02(2006.01)F16H1/16(2006.01)权利要求书2页说明书9页附图6页(54)发明名称一种大豆垄上播种双通道排种器(57)摘要本发明公开了提供一种大豆垄上播种双通道排种器，包括排种器底壳、左配气机构、右配气机构、左排种盘、右排种盘、排种轴，所述排种轴连接动力传动机构；所述动力传动机构包括驱动机构与动力传输装置，所述动力传输装置为蜗轮蜗杆机构，所述蜗轮蜗杆机构的动力输入端连接驱动机构的动力输出端，蜗轮蜗杆的动力输出端连接排种轴。本发明提供一种电机-蜗杆-蜗轮-排种盘转轴的动力传动结构，相比传统驱动方案动力传输稳定，跳动及滑动小。同时，根据刻度盘不同刻度，调整清种刀手柄，即可实现每把清种刀的清种力度的单独调整，在不更换排种盘的条件下，实现不同粒度大豆的可靠性清种。通过手柄调整投种板角度，实现大豆种子定向落种。CN111699795ACN111699795A权利要求书1/2页1.一种大豆垄上播种双通道排种器，包括排种器底壳、左配气机构、右配气机构、左排种盘、右排种盘、排种轴，所述排种器底壳下半段两侧均设置充种腔体，分别为左充种腔体、右充种腔体，排种器底壳内底部同时连通左充种腔体、右充种腔体，在左充种腔体外侧安装左配气机构，在右充种腔体外侧安装右配气机构，所述左排种盘、右排种盘分别对称安装在排种轴上，所述左排种盘外侧与左配气机构的配气室相对应，而内侧与左充种腔体相对应，所述右排种盘外侧与右配气机构的配气室相对应，而内侧与右充种腔体相对应；所述排种轴连接动力传动机构；其特征在于，所述动力传动机构包括驱动机构与动力传输装置，所述动力传输装置为蜗轮蜗杆机构，所述蜗轮蜗杆机构的动力输入端连接驱动机构的动力输出端，蜗轮蜗杆的动力输出端连接排种轴。2.根据权利要求1所述的一种大豆垄上播种双通道排种器，其特征在于，所述驱动机构为驱动电机。3.根据权利要求2所述的一种大豆垄上播种双通道排种器，其特征在于，所述驱动电机通过螺栓固定安装在排种器底壳上，蜗轮蜗杆机构的蜗杆与驱动电机连接，蜗轮蜗杆机构的蜗轮与排种轴连接。4.根据权利要求1或2或3所述的一种大豆垄上播种双通道排种器，其特征在于，所述左充种腔体、右充种腔体前侧均安装清种刀组件，所述清种刀组件包括清种刻度板、外沿清种刀组件、内沿清种刀组件；所述外沿清种刀组件包括外沿清种调整手柄、前压板、外沿清种刀、连接板、下定向板，所述清种刻度板通过螺栓固定在充种腔体上，清种刻度板开设上排弧形刻度孔和侧排弧形刻度孔，所述外沿清种调整手柄下半段开设2个圆形通孔，其中靠上的一个圆形通孔通过铆钉与连接板连接在一起，使连接板能跟随外沿清种调整手柄一起联动，靠下的一个圆形通孔通过铆钉铰接在前压板上，靠下的圆形通孔作为外沿清种调整手柄摆动的圆心，外沿清种调整手柄上端为弧形定位插头，弧形定位插头插入上排弧形刻度孔内；所述前压板通过铆钉与下定向板、清种刻度板连接为一体，下定向板与刻度板借助上下表面夹持外沿清种刀，并通过前压板下表面实现清种刀定位，外沿清种刀通过铆钉与连接板铆接定位，外沿清种刀贴住排种盘并在排种盘转动时划过排种排型孔的外沿；所述内沿清种刀组件包括刀片滑块、内沿清种调整手柄、刀座、内沿清种刀，所述内沿清种刀通过螺栓固定在刀片滑块上，所述刀片滑块插入刀座的滑槽内，并通过铆钉与刀座连接，内沿清种调整手柄铰接在刀座上，刀座通过销轴铰接在充种腔体上；内沿清种调整手柄上端为弧形定位插头，弧形定位插头插入侧排弧形刻度孔内，内沿清种刀贴住排种盘并在排种盘转动时划过排种排型孔的内沿。5.根据权利要求1或2或3所述的一种大豆垄上播种双通道排种器，其特征在于，所述充种腔体后侧安装末端种子投送机构，所述末端种子投送机构包括投种角度刻度板、投种调整手柄、投种板，所述投种角度刻度板通过螺栓固定在充种腔体上，所述投种角度刻度板上开设投种调整弧形刻度孔，投种调整手柄上端为弧形定位插头，弧形定位插头插入投种调整弧形刻度孔内，所述投种板位于充种腔体内，投种板为弧型板，所述投种板上端开设两个孔，靠上的孔与投种调整手柄下端连接固定成一体，靠下的一个孔通过轴铰接在充种腔体上。2CN111699795A权利要求书2/2页6.根据
