一种大豆播种机.pdf

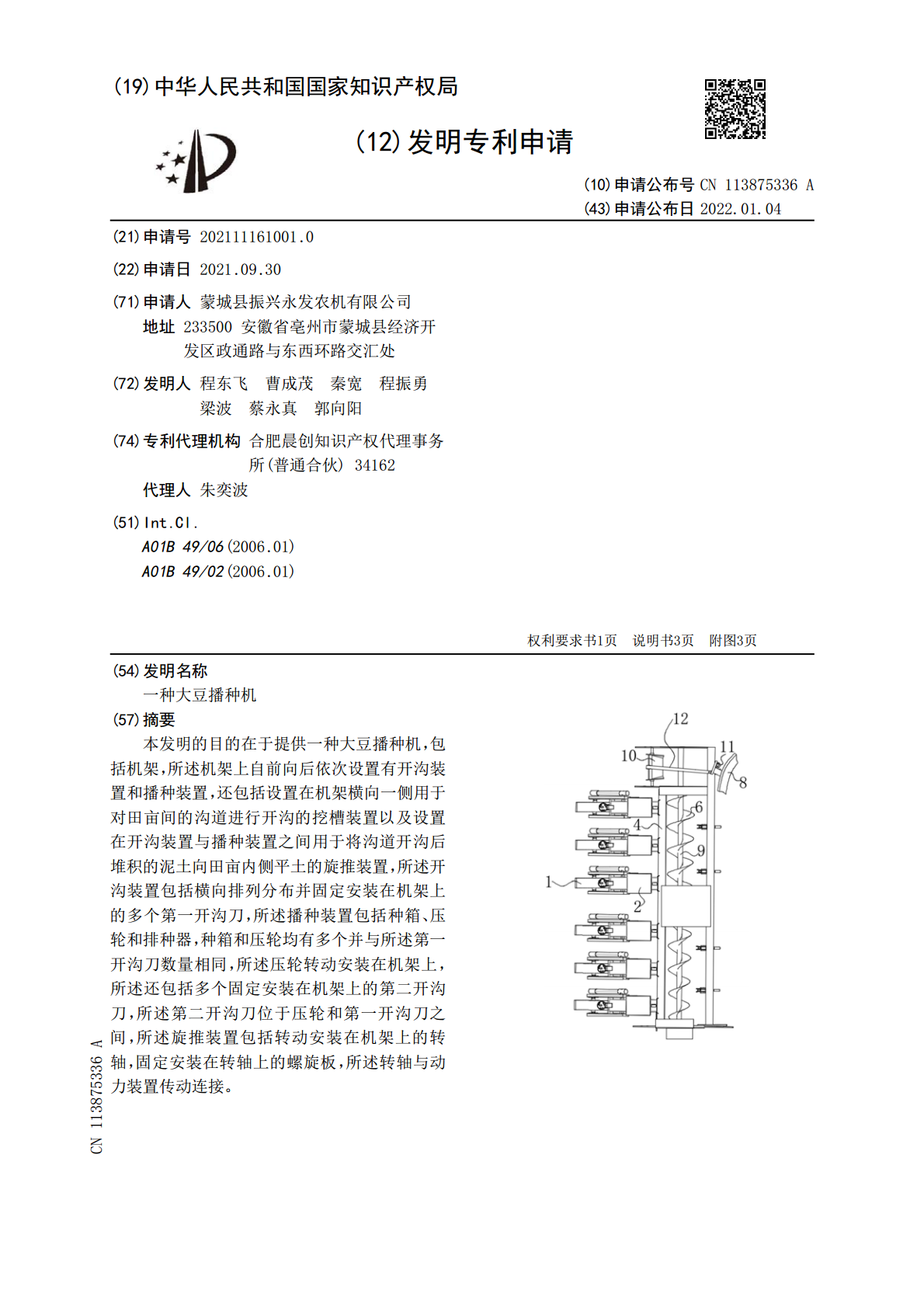

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113875336A(43)申请公布日2022.01.04(21)申请号202111161001.0(22)申请日2021.09.30(71)申请人蒙城县振兴永发农机有限公司地址233500安徽省亳州市蒙城县经济开发区政通路与东西环路交汇处(72)发明人程东飞曹成茂秦宽程振勇梁波蔡永真郭向阳(74)专利代理机构合肥晨创知识产权代理事务所(普通合伙)34162代理人朱奕波(51)Int.Cl.A01B49/06(2006.01)A01B49/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种大豆播种机(57)摘要本发明的目的在于提供一种大豆播种机，包括机架，所述机架上自前向后依次设置有开沟装置和播种装置，还包括设置在机架横向一侧用于对田亩间的沟道进行开沟的挖槽装置以及设置在开沟装置与播种装置之间用于将沟道开沟后堆积的泥土向田亩内侧平土的旋推装置，所述开沟装置包括横向排列分布并固定安装在机架上的多个第一开沟刀，所述播种装置包括种箱、压轮和排种器，种箱和压轮均有多个并与所述第一开沟刀数量相同，所述压轮转动安装在机架上，所述还包括多个固定安装在机架上的第二开沟刀，所述第二开沟刀位于压轮和第一开沟刀之间，所述旋推装置包括转动安装在机架上的转轴，固定安装在转轴上的螺旋板，所述转轴与动力装置传动连接。CN113875336ACN113875336A权利要求书1/1页1.一种大豆播种机，包括机架，所述机架上自前向后依次设置有开沟装置和播种装置，其特征在于：还包括设置在机架横向一侧用于对田亩间的沟道进行开沟的挖槽装置以及设置在开沟装置与播种装置之间用于将沟道开沟后堆积的泥土向田亩内侧平土的旋推装置。2.根据权利要求1所述的大豆播种机，其特征在于：所述开沟装置包括横向排列分布并固定安装在机架上的多个第一开沟刀。3.根据权利要求2所述的大豆播种机，其特征在于：所述播种装置包括种箱、压轮和排种器，种箱和压轮均有多个并与所述第一开沟刀数量相同，所述压轮转动安装在机架上。4.根据权利要求2所述的大豆播种机，其特征在于：所述还包括多个固定安装在机架上的第二开沟刀，所述第二开沟刀位于压轮和第一开沟刀之间。5.根据权利要求1所述的大豆播种机，其特征在于：所述旋推装置包括转动安装在机架上的转轴，固定安装在转轴上的螺旋板，所述转轴与动力装置传动连接，该螺旋板的螺旋半径自挖槽装置一侧向远离另一侧逐渐减小。6.根据权利要求5所述的大豆播种机，其特征在于：所述挖槽装置包括开沟铲和犁头，所述开沟铲转动安装在机架上并且位于该旋推装置的后方，所述犁头纵向滑动设置在机架且位于所述旋推装置的前方，所述开沟铲的顶部铰接有连杆，所述连杆的另一端与犁头的顶部铰接。2CN113875336A说明书1/3页一种大豆播种机技术领域[0001]本发明涉及一种农用机械设备领域，具体是一种大豆播种机。背景技术[0002]随着近几年我国对免耕大豆播种机研究的不断深入，免耕大豆播种机有了快速的发展。[0003]专利号为201510014158.9的发明专利公开了一种小型山地免耕大豆播种机。包括机架，其特点是所述的机架上方设置有种箱，种箱下方设置有窝眼轮播种器，窝眼轮播种器的下方安装有导种管，机架上还设置有直插式穴播装置，直插式穴播装置通过动力输入轴驱动，机架下方依次安装有压膜轮、落地轮、旋土轮、起垄装置、拉力座，所述的旋土轮上同轴设置有薄膜套筒，旋土轮上方的机架上还设置有输送带，其实现集起垄、覆膜和播种一体，具有无膜上走车减少对膜的伤害、行距可调、播种速率高、错位孔率较低等优点，把起垄、压膜和播种集中化，一次作业能完成工序，使大豆播种机不出现撕膜和撕膜现象。[0004]在使用时，上述大豆播种机在田亩上进行排钟播种，而田亩与田亩之间需要留出供人行走的沟道，但上述大豆播种机无法对田亩沟道进行开沟平土，使用不便。发明内容[0005]本发明的目的在于提供一种大豆播种机，以解决上述背景技术中提出的问题。[0006]为实现上述目的，本发明提供如下技术方案：[0007]一种大豆播种机，包括机架，所述机架上自前向后依次设置有开沟装置和播种装置，还包括设置在机架横向一侧用于对田亩间的沟道进行开沟的挖槽装置以及设置在开沟装置与播种装置之间用于将沟道开沟后堆积的泥土向田亩内侧平土的旋推装置。[0008]作为本发明进一步的方案：所述开沟装置包括横向排列分布并固定安装在机架上的多个第一开沟刀。[0009]作为本发明进一步的方案：所述播种装置包括种箱、压轮和排种器，种箱和压轮均有多个并与所述第一开沟刀数量相同，所述压轮转动安装在机架上。[0010]作为本发明进一步的方案：所述还包括多个固定安装在机架上的第二开沟刀，所述第二开沟刀
