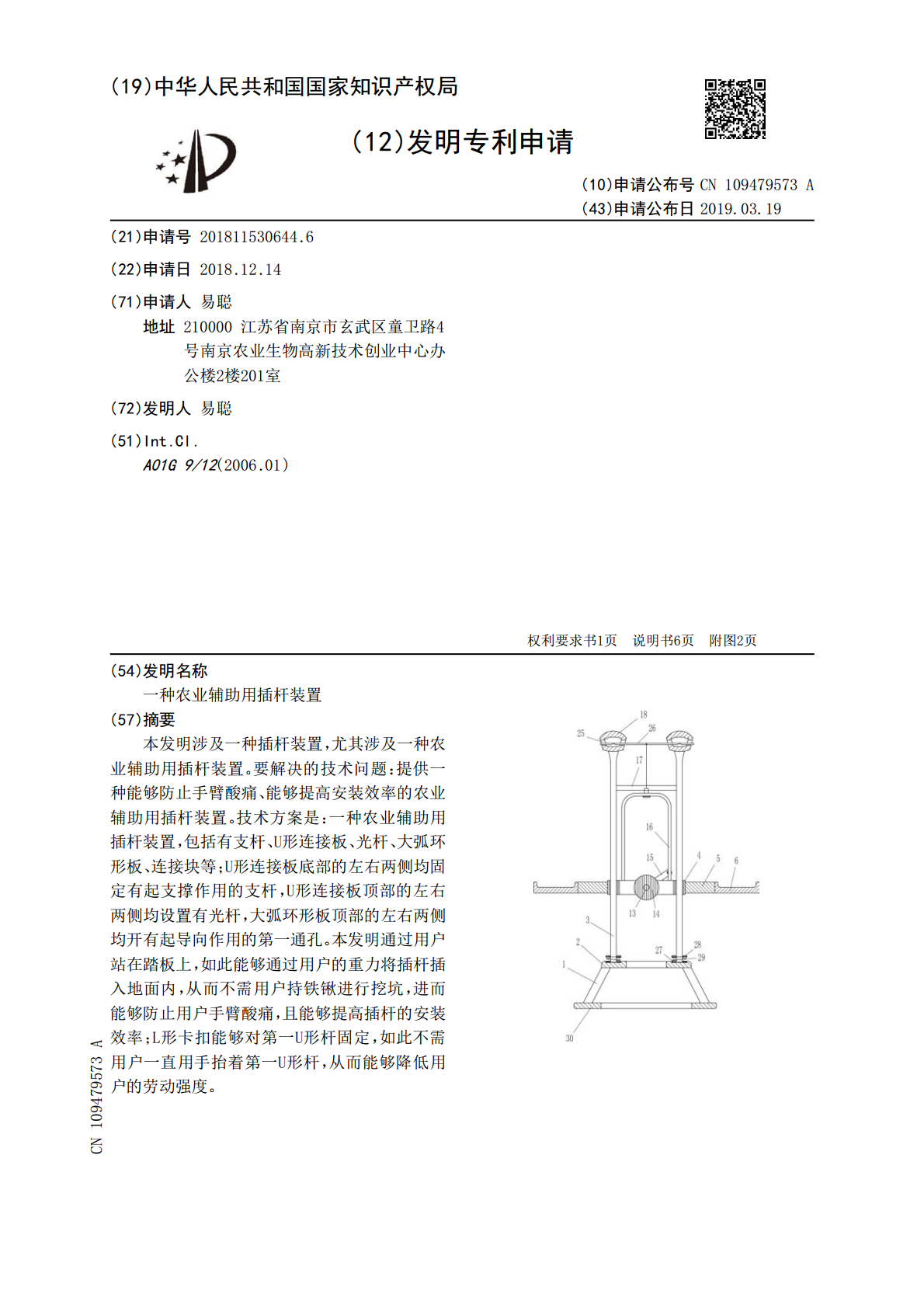

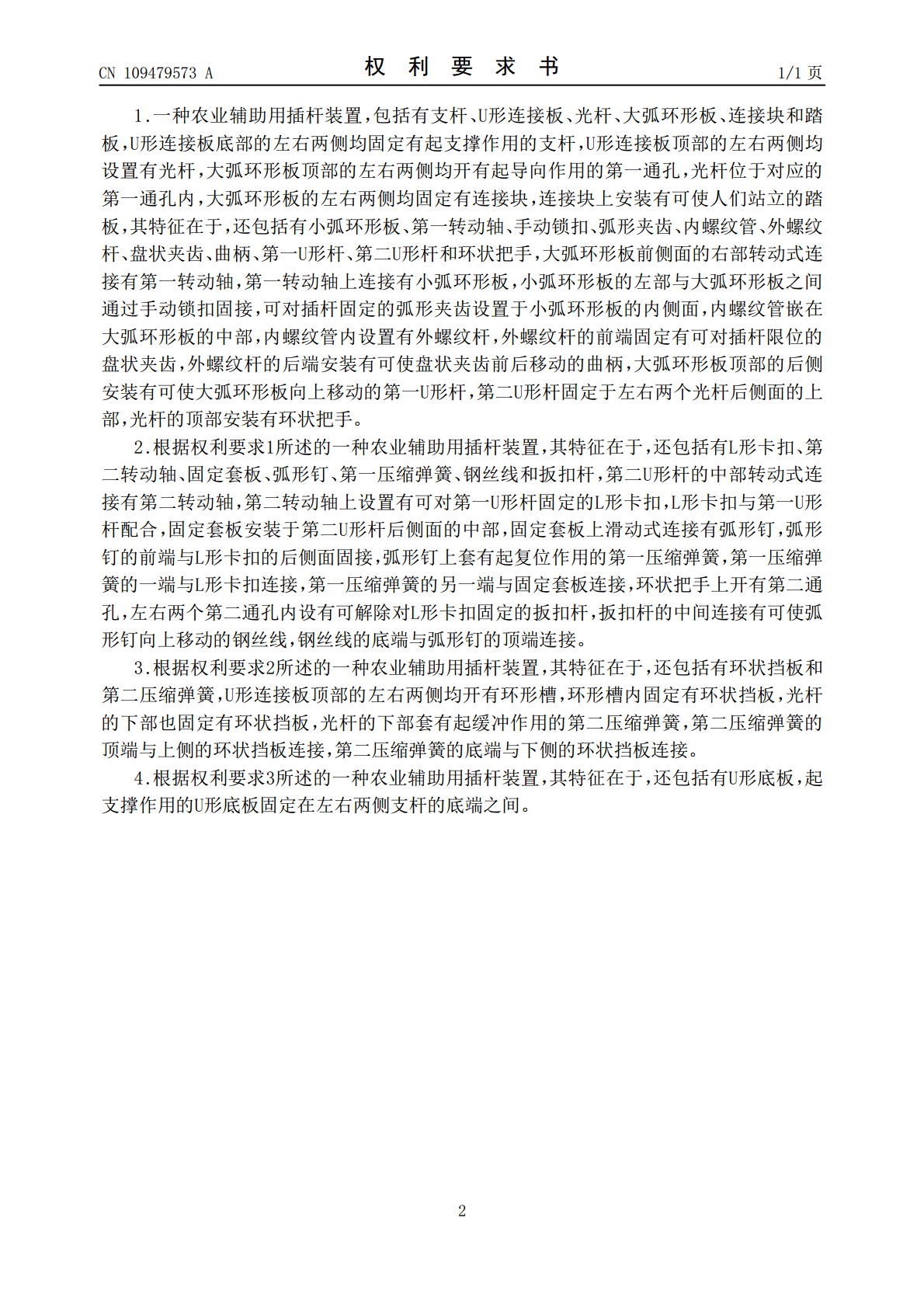

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109479573A(43)申请公布日2019.03.19(21)申请号201811530644.6(22)申请日2018.12.14(71)申请人易聪地址210000江苏省南京市玄武区童卫路4号南京农业生物高新技术创业中心办公楼2楼201室(72)发明人易聪(51)Int.Cl.A01G9/12(2006.01)权利要求书1页说明书6页附图2页(54)发明名称一种农业辅助用插杆装置(57)摘要本发明涉及一种插杆装置，尤其涉及一种农业辅助用插杆装置。要解决的技术问题：提供一种能够防止手臂酸痛、能够提高安装效率的农业辅助用插杆装置。技术方案是：一种农业辅助用插杆装置，包括有支杆、U形连接板、光杆、大弧环形板、连接块等；U形连接板底部的左右两侧均固定有起支撑作用的支杆，U形连接板顶部的左右两侧均设置有光杆，大弧环形板顶部的左右两侧均开有起导向作用的第一通孔。本发明通过用户站在踏板上，如此能够通过用户的重力将插杆插入地面内，从而不需用户持铁锹进行挖坑，进而能够防止用户手臂酸痛，且能够提高插杆的安装效率；L形卡扣能够对第一U形杆固定，如此不需用户一直用手抬着第一U形杆，从而能够降低用户的劳动强度。CN109479573ACN109479573A权利要求书1/1页1.一种农业辅助用插杆装置，包括有支杆、U形连接板、光杆、大弧环形板、连接块和踏板，U形连接板底部的左右两侧均固定有起支撑作用的支杆，U形连接板顶部的左右两侧均设置有光杆，大弧环形板顶部的左右两侧均开有起导向作用的第一通孔，光杆位于对应的第一通孔内，大弧环形板的左右两侧均固定有连接块，连接块上安装有可使人们站立的踏板，其特征在于，还包括有小弧环形板、第一转动轴、手动锁扣、弧形夹齿、内螺纹管、外螺纹杆、盘状夹齿、曲柄、第一U形杆、第二U形杆和环状把手，大弧环形板前侧面的右部转动式连接有第一转动轴，第一转动轴上连接有小弧环形板，小弧环形板的左部与大弧环形板之间通过手动锁扣固接，可对插杆固定的弧形夹齿设置于小弧环形板的内侧面，内螺纹管嵌在大弧环形板的中部，内螺纹管内设置有外螺纹杆，外螺纹杆的前端固定有可对插杆限位的盘状夹齿，外螺纹杆的后端安装有可使盘状夹齿前后移动的曲柄，大弧环形板顶部的后侧安装有可使大弧环形板向上移动的第一U形杆，第二U形杆固定于左右两个光杆后侧面的上部，光杆的顶部安装有环状把手。2.根据权利要求1所述的一种农业辅助用插杆装置，其特征在于，还包括有L形卡扣、第二转动轴、固定套板、弧形钉、第一压缩弹簧、钢丝线和扳扣杆，第二U形杆的中部转动式连接有第二转动轴，第二转动轴上设置有可对第一U形杆固定的L形卡扣，L形卡扣与第一U形杆配合，固定套板安装于第二U形杆后侧面的中部，固定套板上滑动式连接有弧形钉，弧形钉的前端与L形卡扣的后侧面固接，弧形钉上套有起复位作用的第一压缩弹簧，第一压缩弹簧的一端与L形卡扣连接，第一压缩弹簧的另一端与固定套板连接，环状把手上开有第二通孔，左右两个第二通孔内设有可解除对L形卡扣固定的扳扣杆，扳扣杆的中间连接有可使弧形钉向上移动的钢丝线，钢丝线的底端与弧形钉的顶端连接。3.根据权利要求2所述的一种农业辅助用插杆装置，其特征在于，还包括有环状挡板和第二压缩弹簧，U形连接板顶部的左右两侧均开有环形槽，环形槽内固定有环状挡板，光杆的下部也固定有环状挡板，光杆的下部套有起缓冲作用的第二压缩弹簧，第二压缩弹簧的顶端与上侧的环状挡板连接，第二压缩弹簧的底端与下侧的环状挡板连接。4.根据权利要求3所述的一种农业辅助用插杆装置，其特征在于，还包括有U形底板，起支撑作用的U形底板固定在左右两侧支杆的底端之间。2CN109479573A说明书1/6页一种农业辅助用插杆装置技术领域[0001]本发明涉及一种插杆装置，尤其涉及一种农业辅助用插杆装置。背景技术[0002]为了使藤蔓系列的农作物更好的生长，为此人们会将插杆插入地面内，使藤蔓系列的农作物绕着插杆成长，目前对插杆进行安装时，通常是人们持铁锹在地面进行挖坑，随后将插杆放入坑内，并填土对插杆进行固定，如此长时间人们持铁锹进行挖坑，手臂容易酸痛，从而会降低插杆安装效率，为了提高插杆的安装效率，人们会将持铁锤将插杆砸入地面内，而人们在对插杆进行砸碰时，需要人们用手扶着插杆，由于插杆的受力面积较小，如此会砸到人们的手上。发明内容[0003]为了克服人们长时间持铁锹在地面进行挖坑手臂容易酸痛，随后将插杆放入坑内并填土固定，如此会降低插杆安装效率的缺点，要解决的技术问题：提供一种能够防止手臂酸痛、能够提高安装效率的农业辅助用插杆装置。[0004]技术方案是：一种农业辅助用插杆装置，包括有支杆、U形连接板、光杆、大弧环形板、连接块、踏板、小弧环形板、第
