一种影视录音用录音杆辅助装置.pdf

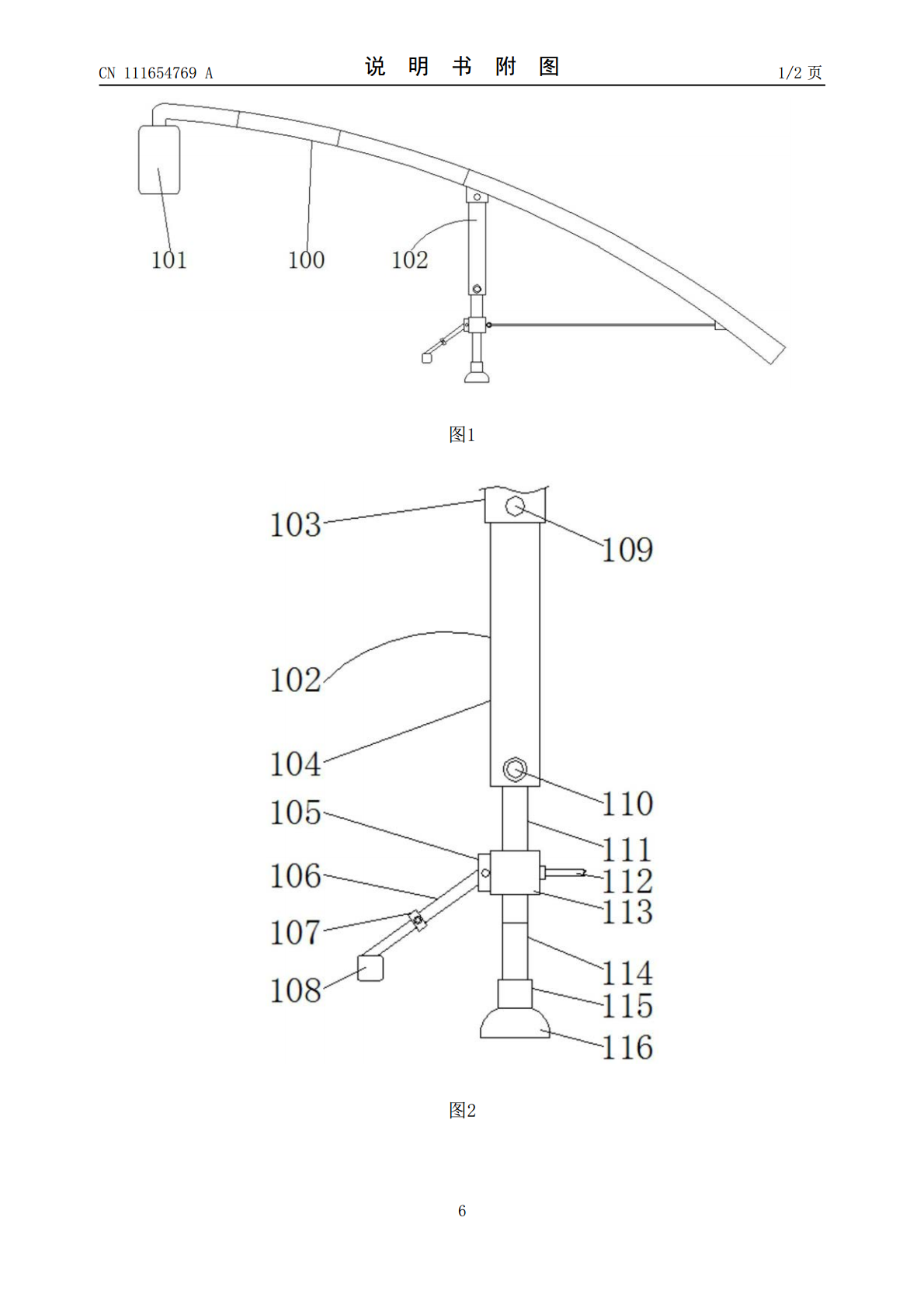

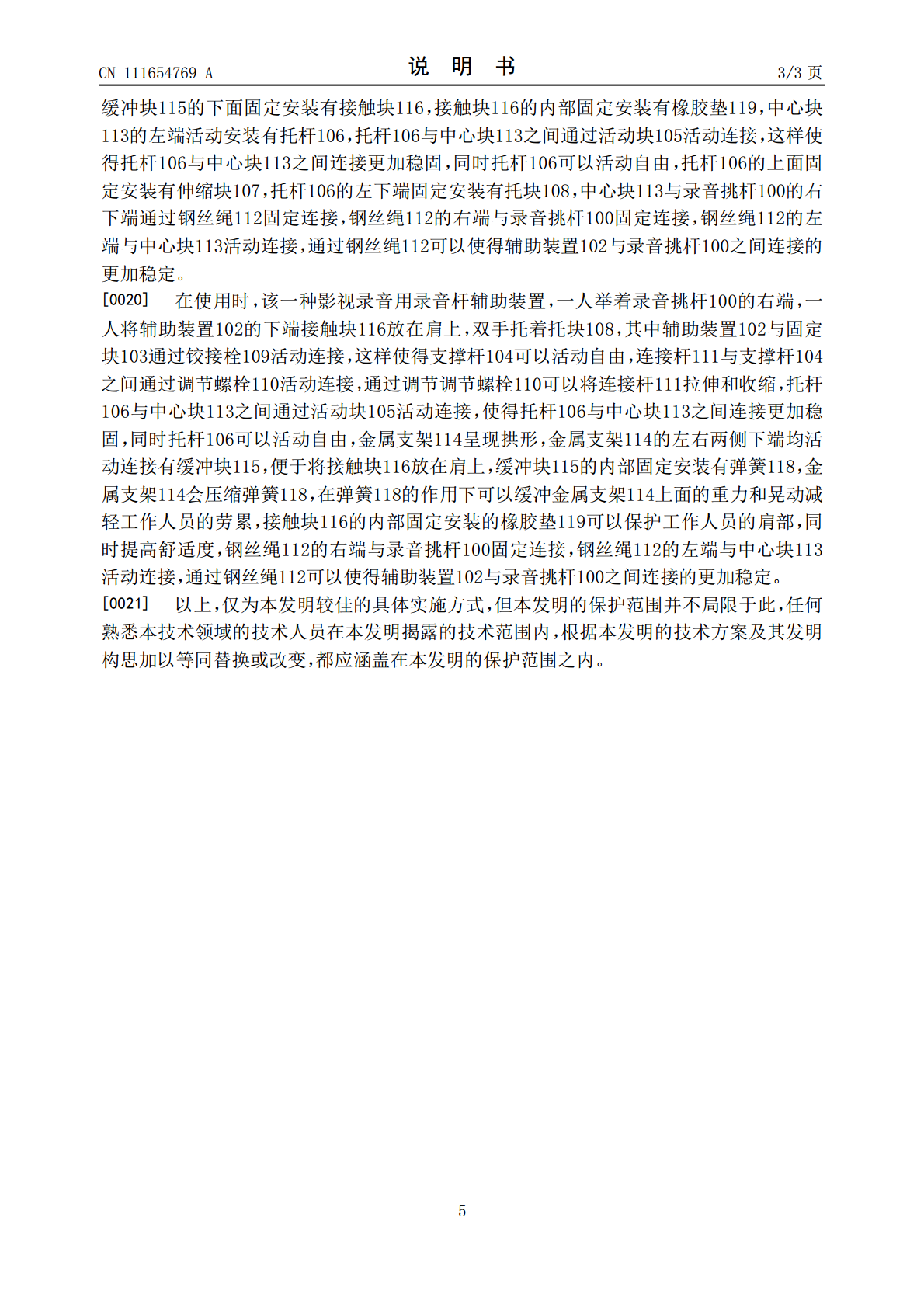

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111654769A(43)申请公布日2020.09.11(21)申请号202010580240.9(22)申请日2020.06.23(71)申请人杭州伟洛科技有限公司地址310016浙江省杭州市江干区彭埠镇红普路759号（汇禾禧福汇）5幢1-6层（东陶商务秘书DT18-0121）(72)发明人陈伟达(74)专利代理机构北京恒泰铭睿知识产权代理有限公司11642代理人王洋(51)Int.Cl.H04R1/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种影视录音用录音杆辅助装置(57)摘要本发明涉及录音设备技术领域，且公开了一种影视录音用录音杆辅助装置，包括录音挑杆，所述录音挑杆的左端固定连接有录音话筒，所述录音挑杆的中间部位下面固定安装有固定块，所述固定块的下面活动安装有辅助装置，所述辅助装置包括支撑杆，所述支撑杆的下面套接有连接杆，所述连接杆的下面固定安装有中心块，所述连接杆的下端且位于中心块的下面固定安装有金属支架。该一种影视录音用录音杆辅助装置在使用时，缓冲块的内部固定安装有弹簧，金属支架会压缩弹簧，在弹簧的作用下可以缓冲金属支架上面的重力和晃动减轻工作人员的劳累，接触块的内部固定安装的橡胶垫可以保护工作人员的肩部，同时提高舒适度。CN111654769ACN111654769A权利要求书1/1页1.一种影视录音用录音杆辅助装置，包括录音挑杆(100)，其特征在于：所述录音挑杆(100)的左端固定连接有录音话筒(101)，所述录音挑杆(100)的中间部位下面固定安装有固定块(103)，所述固定块(103)的下面活动安装有辅助装置(102)，所述辅助装置(102)包括支撑杆(104)，所述支撑杆(104)的下面套接有连接杆(111)，所述连接杆(111)的下面固定安装有中心块(113)，所述连接杆(111)的下端且位于中心块(113)的下面固定安装有金属支架(114)，所述金属支架(114)的下端套接有缓冲块(115)，所述缓冲块(115)的内部固定安装有弹簧(118)，所述金属支架(114)的下端且位于缓冲块(115)的内部固定连接有限位板(117)，所述缓冲块(115)的下面固定安装有接触块(116)，所述接触块(116)的内部固定安装有橡胶垫(119)，所述中心块(113)的左端活动安装有托杆(106)，所述托杆(106)的上面固定安装有伸缩块(107)，所述托杆(106)的左下端固定安装有托块(108)，所述中心块(113)与录音挑杆(100)的右下端通过钢丝绳(112)固定连接。2.根据权利要求1所述的一种影视录音用录音杆辅助装置，其特征在于：所述辅助装置(102)与固定块(103)通过铰接栓(109)活动连接。3.根据权利要求1所述的一种影视录音用录音杆辅助装置，其特征在于：所述连接杆(111)与支撑杆(104)之间通过调节螺栓(110)活动连接。4.根据权利要求1所述的一种影视录音用录音杆辅助装置，其特征在于：所述金属支架(114)呈现拱形，金属支架(114)的左右两侧下端均活动连接有缓冲块(115)。5.根据权利要求1所述的一种影视录音用录音杆辅助装置，其特征在于：所述缓冲块(115)的上面开设有与金属支架(114)相配的通孔，并且限位板(117)的直径大于通孔的直径。6.根据权利要求1所述的一种影视录音用录音杆辅助装置，其特征在于：所述托杆(106)与中心块(113)之间通过活动块(105)活动连接。7.根据权利要求1所述的一种影视录音用录音杆辅助装置，其特征在于：所述钢丝绳(112)的右端与录音挑杆(100)固定连接，钢丝绳(112)的左端与中心块(113)活动连接。2CN111654769A说明书1/3页一种影视录音用录音杆辅助装置技术领域[0001]本发明涉及录音设备技术领域，具体为一种影视录音用录音杆辅助装置。背景技术[0002]影视工程中，拍摄、布光均是其中主要的工作，但是在拍摄过程中脱离不开优质的录音，在影视拍摄过程中，经常需要将长长的录音挑杆伸到演员的上方进行录音，但是会存在以下弊端：[0003]1.录音挑杆的一端通常需要一个人举着，这样随着拍摄的进行，举着的手臂特别的酸痛，需要来回不断的更换人员举着挑杆，十分耗费人力。[0004]2.在拍摄过程中录音挑杆会不断的移动摇晃，这样会引起录音挑杆的晃动这样无形中就会加大工作人员的工作强度。发明内容[0005]为实现上述一种影视录音用录音杆辅助装置减轻工作人员举着录音挑杆的工作强度，同时减轻录音挑杆在拍摄过程中晃动的幅度的目的，本发明提供如下技术方案：一种影视录音用录音杆辅助装置，包括录音挑杆，所述录音挑杆的左端固定连接有录音话筒，所述录音挑杆的
