一种舒适型座椅.pdf

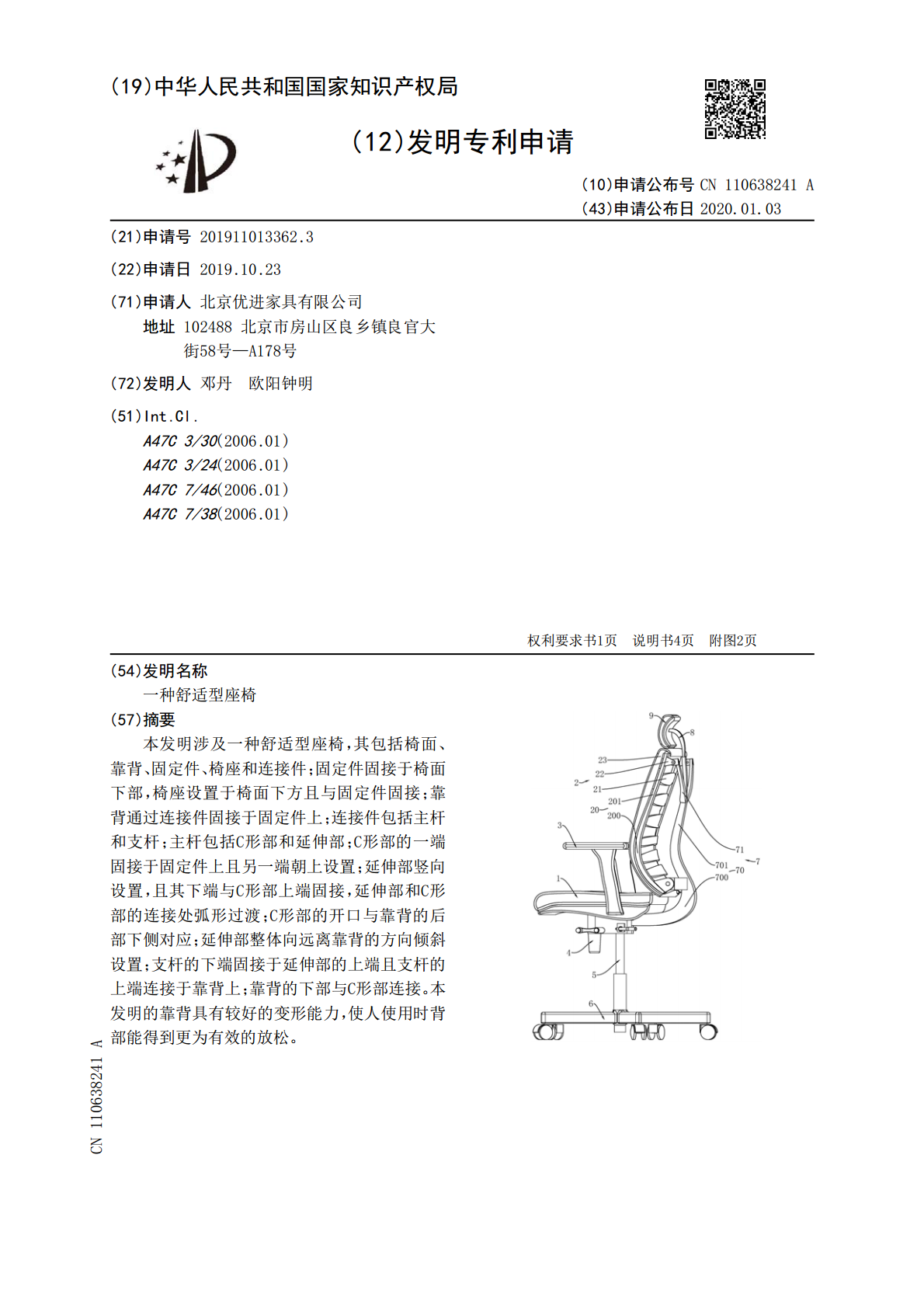

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110638241A(43)申请公布日2020.01.03(21)申请号201911013362.3(22)申请日2019.10.23(71)申请人北京优进家具有限公司地址102488北京市房山区良乡镇良官大街58号—A178号(72)发明人邓丹欧阳钟明(51)Int.Cl.A47C3/30(2006.01)A47C3/24(2006.01)A47C7/46(2006.01)A47C7/38(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种舒适型座椅(57)摘要本发明涉及一种舒适型座椅，其包括椅面、靠背、固定件、椅座和连接件；固定件固接于椅面下部，椅座设置于椅面下方且与固定件固接；靠背通过连接件固接于固定件上；连接件包括主杆和支杆；主杆包括C形部和延伸部；C形部的一端固接于固定件上且另一端朝上设置；延伸部竖向设置，且其下端与C形部上端固接，延伸部和C形部的连接处弧形过渡；C形部的开口与靠背的后部下侧对应；延伸部整体向远离靠背的方向倾斜设置；支杆的下端固接于延伸部的上端且支杆的上端连接于靠背上；靠背的下部与C形部连接。本发明的靠背具有较好的变形能力，使人使用时背部能得到更为有效的放松。CN110638241ACN110638241A权利要求书1/1页1.一种舒适型座椅，其特征在于：包括椅面(1)、靠背(2)、固定件(4)、椅座(6)和连接件(7)；固定件(4)固接于椅面(1)下部，椅座(6)设置于椅面(1)下方且与固定件(4)固接；靠背(2)通过连接件(7)固接于固定件(4)上；连接件(7)包括主杆(70)和支杆(71)；主杆(70)包括C形部(700)和延伸部(701)；C形部(700)的一端固接于固定件(4)上且另一端朝上设置；延伸部(701)竖向设置，且其下端与C形部(700)上端固接，延伸部(701)和C形部(700)的连接处弧形过渡；C形部(700)的开口与靠背(2)的后部下侧对应；延伸部(701)整体向远离靠背(2)的方向倾斜设置；支杆(71)的下端固接于延伸部(701)的上端且支杆(71)的上端连接于靠背(2)上；靠背(2)的下部与C形部(700)连接。2.根据权利要求1所述的一种舒适型座椅，其特征在于：C形部(700)的截面面积大于延伸部(701)的截面面积，且延伸部(701)的截面面积从下至上逐渐减小。3.根据权利要求2所述的一种舒适型座椅，其特征在于：靠背(2)包括连接杆(20)、肋条(21)和衬垫(23)；连接杆(20)有两根且竖向相对设置；肋条(21)有多根，肋条(21)两端分别固接于两根连接杆(20)上，且相互之间间隔设置；衬垫(23)包覆在连接杆(20)和肋条(21)上对应使用者的一侧；支杆(71)上端连接于连接杆(20)上端；C形部(700)连接于连接杆(20)下端。4.根据权利要求3所述的一种舒适型座椅，其特征在于：连接杆(20)包括弧形支撑部(200)和变形部(201)；弧形支撑部(200)的凸出一侧朝向使用者的一侧；变形部(201)的下端固接于弧形支撑部(200)上端，且平滑过渡。5.根据权利要求4所述的一种舒适型座椅，其特征在于：在连接杆(20)对应支杆(71)和C形部(700)的位置处设置有耳板(22)；在支杆(71)和C形部(700)上也设置有耳板(22)，连接杆(20)和支杆(71)以及C形部(700)通过耳板(22)铰接。6.根据权利要求5所述的一种舒适型座椅，其特征在于：支杆(71)共有两个且对称设置，支杆(71)的下端并列固接于延伸部(701)的上端。7.根据权利要求6所述的一种舒适型座椅，其特征在于：在支杆（71）和C形部(700)与连接杆(20)的铰接位置处设置有扭簧，扭簧套在铰接位置处的转轴上，扭簧的两个支脚分别固接于相应位置处的两个耳板(22)上，扭簧具有使两个耳板(22)转动分离的趋势。8.根据权利要求1或6所述的一种舒适型座椅，其特征在于：在延伸部(701)上端的端面上开设有插孔，在插孔中插入有弧形插杆(8)，弧形插杆(8)的端部固接有头枕(9)。9.根据权利要求1所述的一种舒适型座椅，其特征在于：在椅面(1)的两侧设置有扶手(3)。2CN110638241A说明书1/4页一种舒适型座椅技术领域[0001]本发明涉及办公家具，特别涉及一种舒适型座椅。背景技术[0002]座椅在工作和生活中都是很重要的用具，其中座椅的舒适度是人们在使用中很在意的一个需求点。[0003]申请公布号为CN105228491A的专利申请公开了一种座椅，其包括闭环状的座椅靠背框架以及覆盖于座椅靠背框架上的网部件；使用时，利用网部件的弹性变形能力，使得使用者的后背能得到放松，更为舒适。[0004]这种
