一种适用于各种锅型的电加热灶.pdf

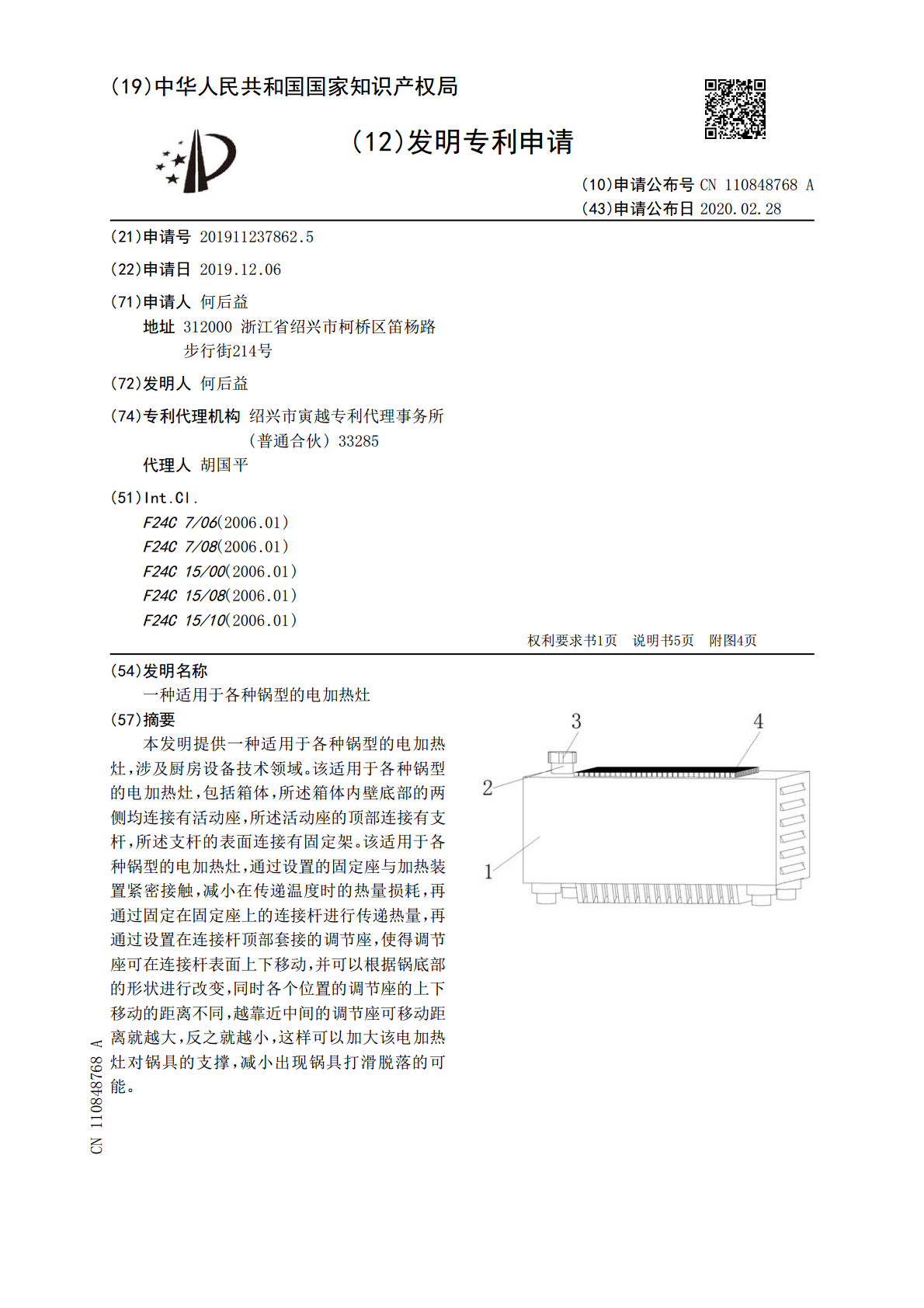

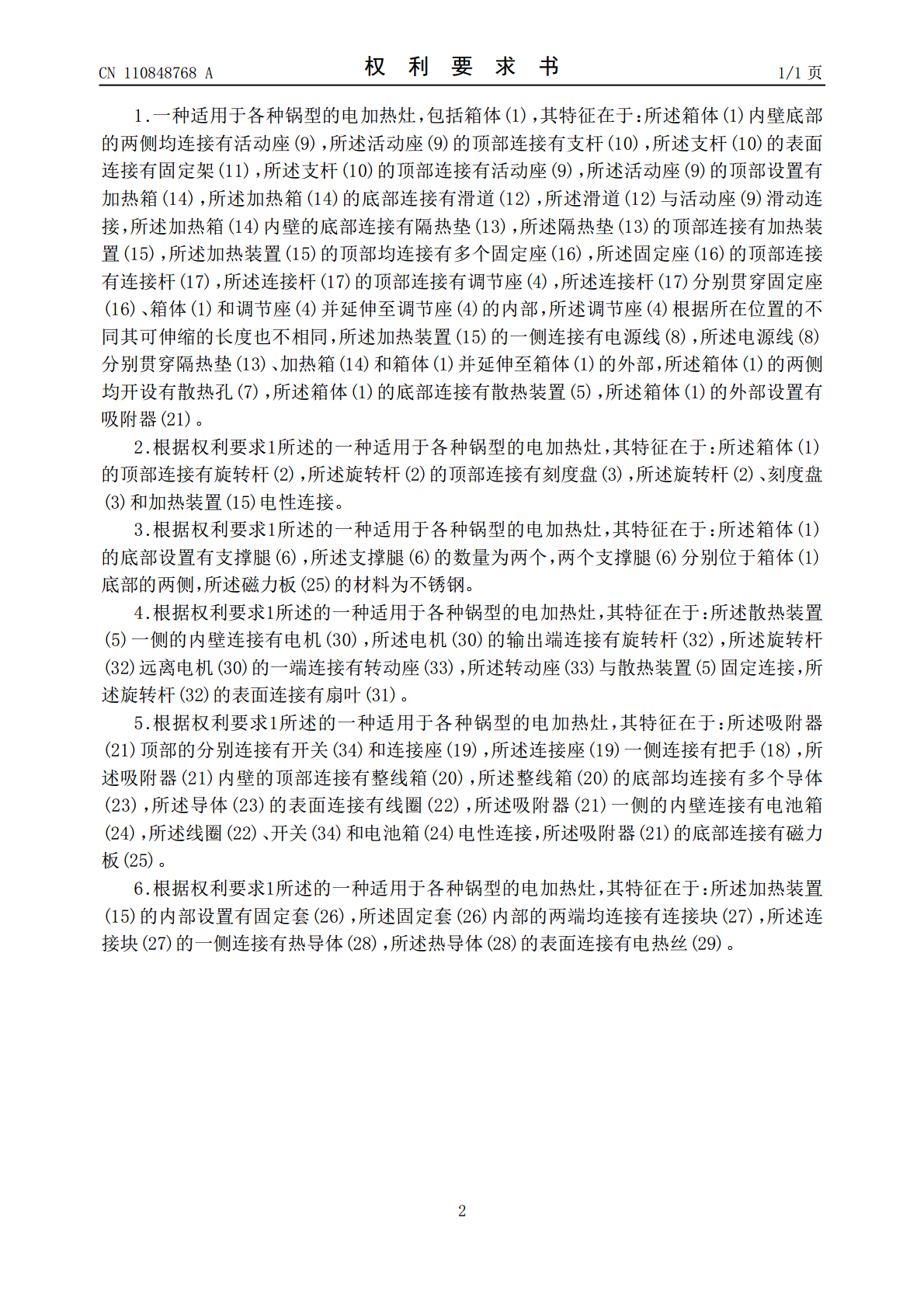

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110848768A(43)申请公布日2020.02.28(21)申请号201911237862.5(22)申请日2019.12.06(71)申请人何后益地址312000浙江省绍兴市柯桥区笛杨路步行街214号(72)发明人何后益(74)专利代理机构绍兴市寅越专利代理事务所(普通合伙)33285代理人胡国平(51)Int.Cl.F24C7/06(2006.01)F24C7/08(2006.01)F24C15/00(2006.01)F24C15/08(2006.01)F24C15/10(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种适用于各种锅型的电加热灶(57)摘要本发明提供一种适用于各种锅型的电加热灶，涉及厨房设备技术领域。该适用于各种锅型的电加热灶，包括箱体，所述箱体内壁底部的两侧均连接有活动座，所述活动座的顶部连接有支杆，所述支杆的表面连接有固定架。该适用于各种锅型的电加热灶，通过设置的固定座与加热装置紧密接触，减小在传递温度时的热量损耗，再通过固定在固定座上的连接杆进行传递热量，再通过设置在连接杆顶部套接的调节座，使得调节座可在连接杆表面上下移动，并可以根据锅底部的形状进行改变，同时各个位置的调节座的上下移动的距离不同，越靠近中间的调节座可移动距离就越大，反之就越小，这样可以加大该电加热灶对锅具的支撑，减小出现锅具打滑脱落的可能。CN110848768ACN110848768A权利要求书1/1页1.一种适用于各种锅型的电加热灶，包括箱体(1)，其特征在于：所述箱体(1)内壁底部的两侧均连接有活动座(9)，所述活动座(9)的顶部连接有支杆(10)，所述支杆(10)的表面连接有固定架(11)，所述支杆(10)的顶部连接有活动座(9)，所述活动座(9)的顶部设置有加热箱(14)，所述加热箱(14)的底部连接有滑道(12)，所述滑道(12)与活动座(9)滑动连接，所述加热箱(14)内壁的底部连接有隔热垫(13)，所述隔热垫(13)的顶部连接有加热装置(15)，所述加热装置(15)的顶部均连接有多个固定座(16)，所述固定座(16)的顶部连接有连接杆(17)，所述连接杆(17)的顶部连接有调节座(4)，所述连接杆(17)分别贯穿固定座(16)、箱体(1)和调节座(4)并延伸至调节座(4)的内部，所述调节座(4)根据所在位置的不同其可伸缩的长度也不相同，所述加热装置(15)的一侧连接有电源线(8)，所述电源线(8)分别贯穿隔热垫(13)、加热箱(14)和箱体(1)并延伸至箱体(1)的外部，所述箱体(1)的两侧均开设有散热孔(7)，所述箱体(1)的底部连接有散热装置(5)，所述箱体(1)的外部设置有吸附器(21)。2.根据权利要求1所述的一种适用于各种锅型的电加热灶，其特征在于：所述箱体(1)的顶部连接有旋转杆(2)，所述旋转杆(2)的顶部连接有刻度盘(3)，所述旋转杆(2)、刻度盘(3)和加热装置(15)电性连接。3.根据权利要求1所述的一种适用于各种锅型的电加热灶，其特征在于：所述箱体(1)的底部设置有支撑腿(6)，所述支撑腿(6)的数量为两个，两个支撑腿(6)分别位于箱体(1)底部的两侧，所述磁力板(25)的材料为不锈钢。4.根据权利要求1所述的一种适用于各种锅型的电加热灶，其特征在于：所述散热装置(5)一侧的内壁连接有电机(30)，所述电机(30)的输出端连接有旋转杆(32)，所述旋转杆(32)远离电机(30)的一端连接有转动座(33)，所述转动座(33)与散热装置(5)固定连接，所述旋转杆(32)的表面连接有扇叶(31)。5.根据权利要求1所述的一种适用于各种锅型的电加热灶，其特征在于：所述吸附器(21)顶部的分别连接有开关(34)和连接座(19)，所述连接座(19)一侧连接有把手(18)，所述吸附器(21)内壁的顶部连接有整线箱(20)，所述整线箱(20)的底部均连接有多个导体(23)，所述导体(23)的表面连接有线圈(22)，所述吸附器(21)一侧的内壁连接有电池箱(24)，所述线圈(22)、开关(34)和电池箱(24)电性连接，所述吸附器(21)的底部连接有磁力板(25)。6.根据权利要求1所述的一种适用于各种锅型的电加热灶，其特征在于：所述加热装置(15)的内部设置有固定套(26)，所述固定套(26)内部的两端均连接有连接块(27)，所述连接块(27)的一侧连接有热导体(28)，所述热导体(28)的表面连接有电热丝(29)。2CN110848768A说明书1/5页一种适用于各种锅型的电加热灶技术领域[0001]本发明涉及厨房设备技术领域，具体为一种适用于各种锅型的电加热灶。背景技术[0002]目前随着电磁技术的日益完善
