一种两用电加热灶面板.pdf

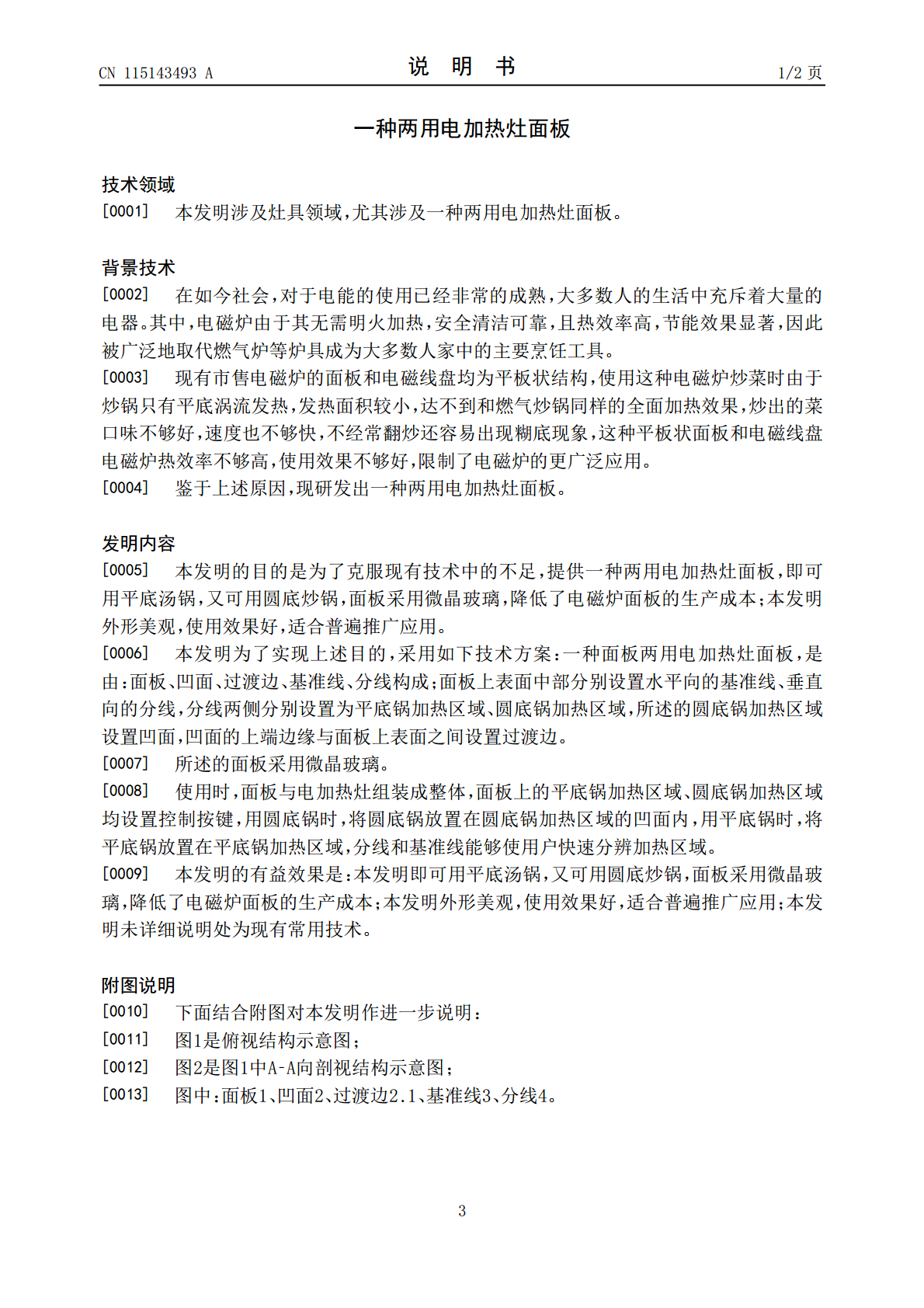

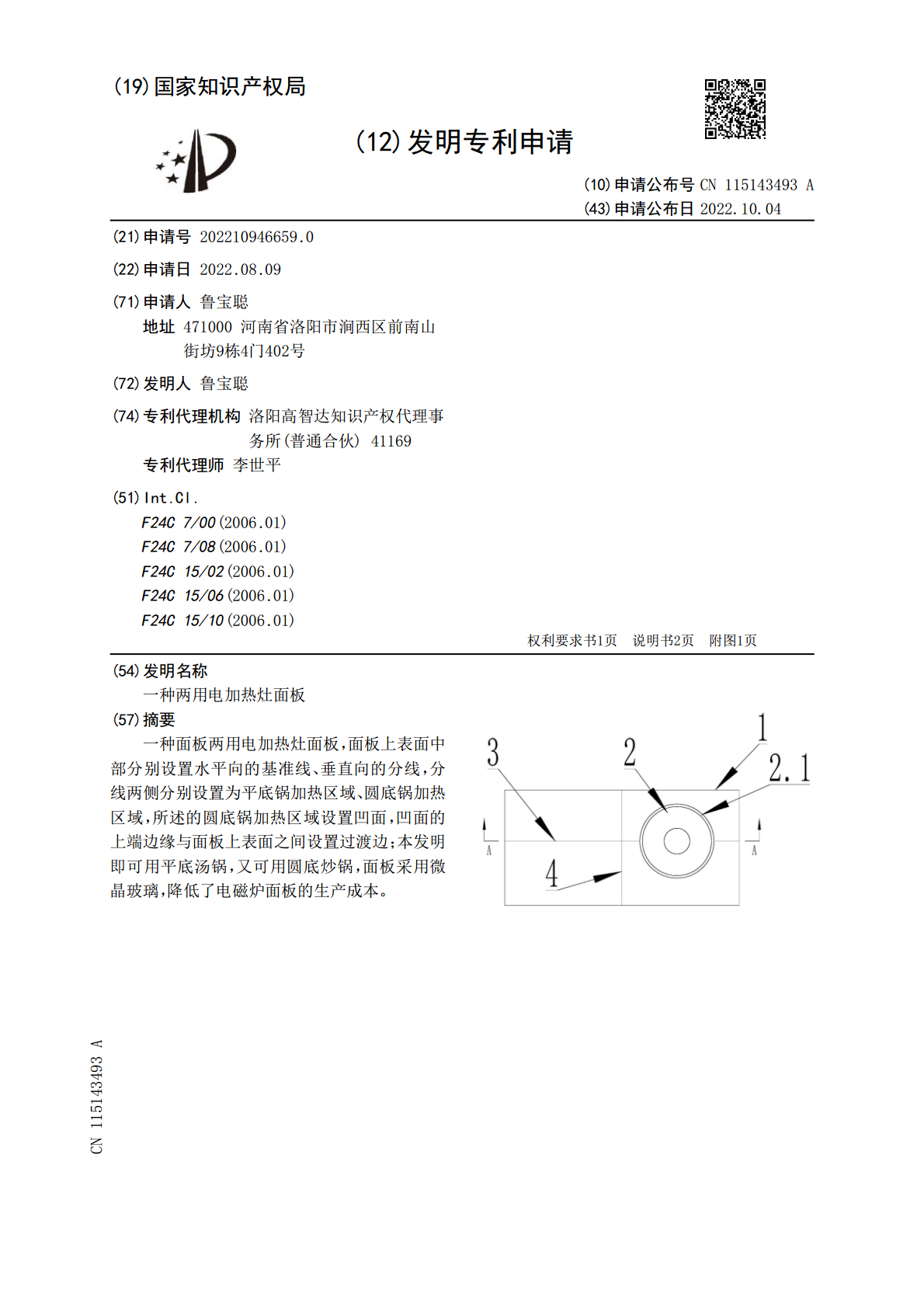

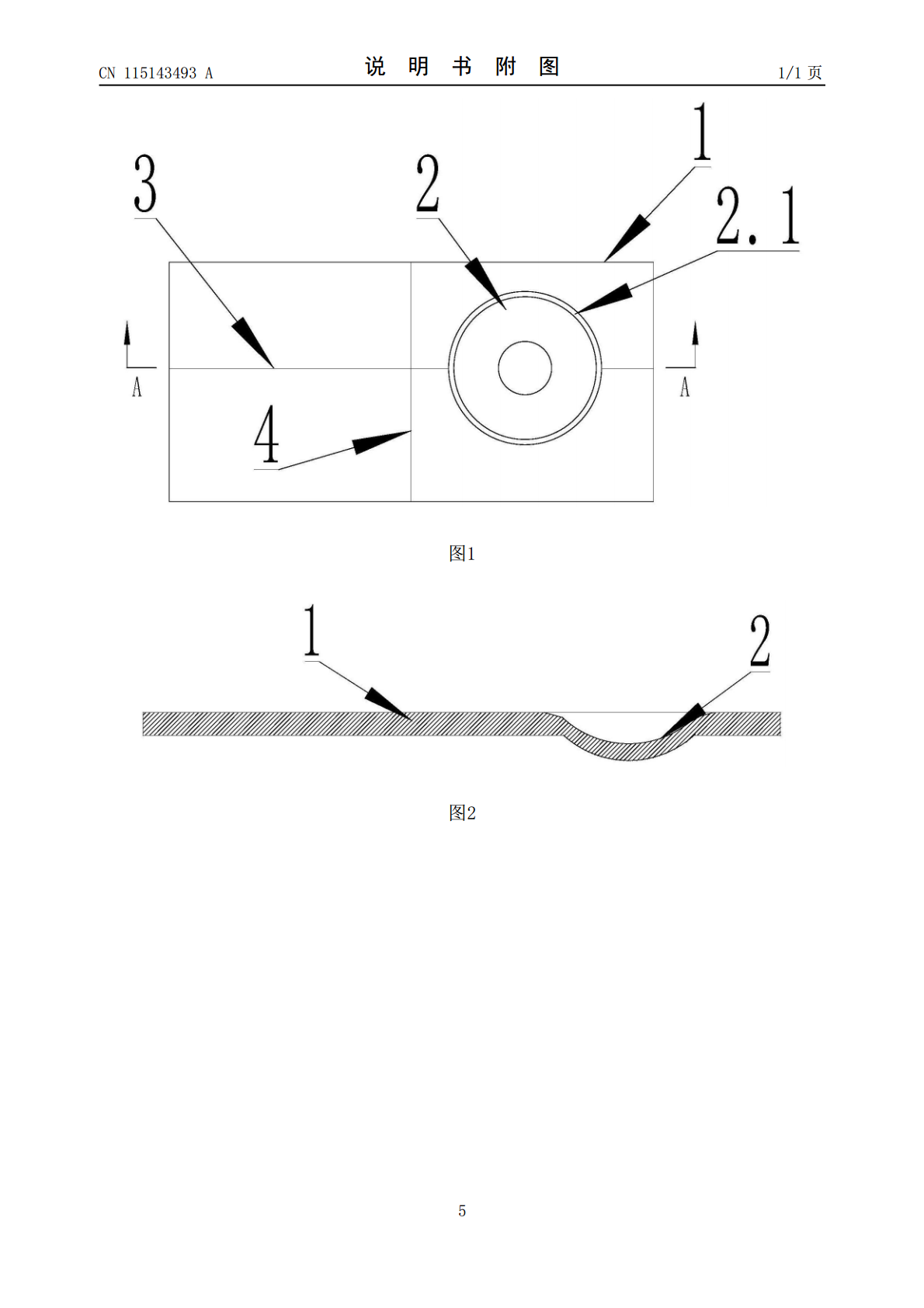

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115143493A(43)申请公布日2022.10.04(21)申请号202210946659.0(22)申请日2022.08.09(71)申请人鲁宝聪地址471000河南省洛阳市涧西区前南山街坊9栋4门402号(72)发明人鲁宝聪(74)专利代理机构洛阳高智达知识产权代理事务所(普通合伙)41169专利代理师李世平(51)Int.Cl.F24C7/00(2006.01)F24C7/08(2006.01)F24C15/02(2006.01)F24C15/06(2006.01)F24C15/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种两用电加热灶面板(57)摘要一种面板两用电加热灶面板，面板上表面中部分别设置水平向的基准线、垂直向的分线，分线两侧分别设置为平底锅加热区域、圆底锅加热区域，所述的圆底锅加热区域设置凹面，凹面的上端边缘与面板上表面之间设置过渡边；本发明即可用平底汤锅，又可用圆底炒锅，面板采用微晶玻璃，降低了电磁炉面板的生产成本。CN115143493ACN115143493A权利要求书1/1页1.一种两用电加热灶面板，是由：面板(1)、凹面(2)、过渡边(2.1)、基准线(3)、分线(4)构成；其特征在于：面板(1)上表面中部分别设置水平向的基准线(3)、垂直向的分线(4)，分线(4)两侧分别设置为平底锅加热区域、圆底锅加热区域，所述的圆底锅加热区域设置凹面(2)，凹面(2)的上端边缘与面板(1)上表面之间设置过渡边(2.1)。2.根据权利要求1所述的一种两用电加热灶面板，其特征在于：所述的面板(1)采用微晶玻璃。3.根据权利要求1所述的一种两用电加热灶面板，其特征在于：使用时，面板(1)与电加热灶组装成整体，面板(1)上的平底锅加热区域、圆底锅加热区域均设置控制按键，用圆底锅时，将圆底锅放置在圆底锅加热区域的凹面(2)内，用平底锅时，将平底锅放置在平底锅加热区域，分线(4)和基准线(3)能够使用户快速分辨加热区域。2CN115143493A说明书1/2页一种两用电加热灶面板技术领域[0001]本发明涉及灶具领域，尤其涉及一种两用电加热灶面板。背景技术[0002]在如今社会，对于电能的使用已经非常的成熟，大多数人的生活中充斥着大量的电器。其中，电磁炉由于其无需明火加热，安全清洁可靠，且热效率高，节能效果显著，因此被广泛地取代燃气炉等炉具成为大多数人家中的主要烹饪工具。[0003]现有市售电磁炉的面板和电磁线盘均为平板状结构，使用这种电磁炉炒菜时由于炒锅只有平底涡流发热，发热面积较小，达不到和燃气炒锅同样的全面加热效果，炒出的菜口味不够好，速度也不够快，不经常翻炒还容易出现糊底现象，这种平板状面板和电磁线盘电磁炉热效率不够高，使用效果不够好，限制了电磁炉的更广泛应用。[0004]鉴于上述原因，现研发出一种两用电加热灶面板。发明内容[0005]本发明的目的是为了克服现有技术中的不足，提供一种两用电加热灶面板，即可用平底汤锅，又可用圆底炒锅，面板采用微晶玻璃，降低了电磁炉面板的生产成本；本发明外形美观，使用效果好，适合普遍推广应用。[0006]本发明为了实现上述目的，采用如下技术方案：一种面板两用电加热灶面板，是由：面板、凹面、过渡边、基准线、分线构成；面板上表面中部分别设置水平向的基准线、垂直向的分线，分线两侧分别设置为平底锅加热区域、圆底锅加热区域，所述的圆底锅加热区域设置凹面，凹面的上端边缘与面板上表面之间设置过渡边。[0007]所述的面板采用微晶玻璃。[0008]使用时，面板与电加热灶组装成整体，面板上的平底锅加热区域、圆底锅加热区域均设置控制按键，用圆底锅时，将圆底锅放置在圆底锅加热区域的凹面内，用平底锅时，将平底锅放置在平底锅加热区域，分线和基准线能够使用户快速分辨加热区域。[0009]本发明的有益效果是：本发明即可用平底汤锅，又可用圆底炒锅，面板采用微晶玻璃，降低了电磁炉面板的生产成本；本发明外形美观，使用效果好，适合普遍推广应用；本发明未详细说明处为现有常用技术。附图说明[0010]下面结合附图对本发明作进一步说明：[0011]图1是俯视结构示意图；[0012]图2是图1中A‑A向剖视结构示意图；[0013]图中：面板1、凹面2、过渡边2.1、基准线3、分线4。3CN115143493A说明书2/2页具体实施方式[0014]下面结合实施例与具体实施方式对本发明作进一步详细说明：[0015]实施例1[0016]面板1上表面中部分别设置水平向的基准线3、垂直向的分线4，分线4两侧分别设置为平底锅加热区域、圆底锅加热区域，所述的圆底锅加热区域设置凹面2，凹面2的上端边缘与面板1上表面之间设置过渡边2.1。[0017]实
