一种应力补偿型盾构隧道管片接缝防水弹性密封垫.pdf

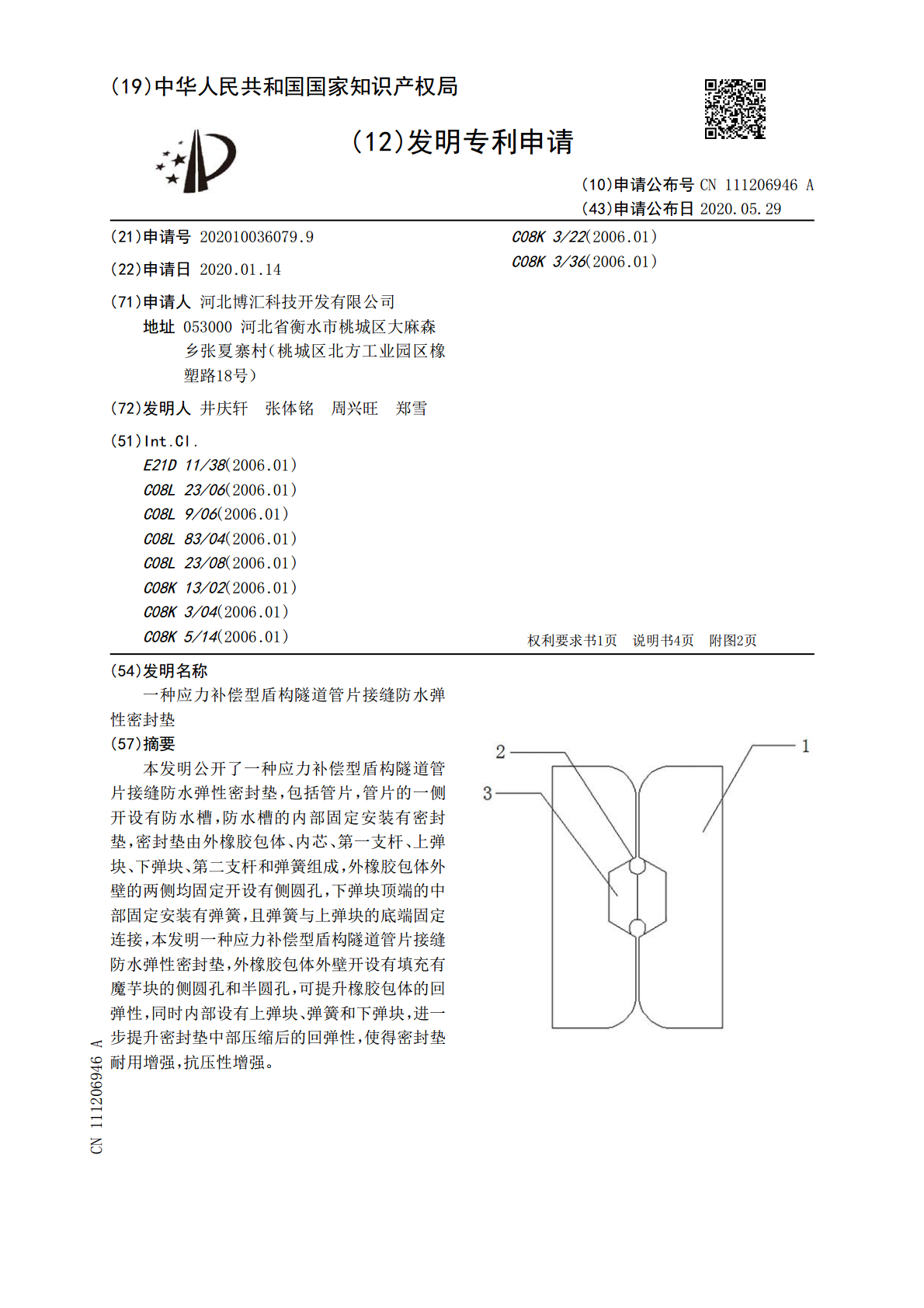

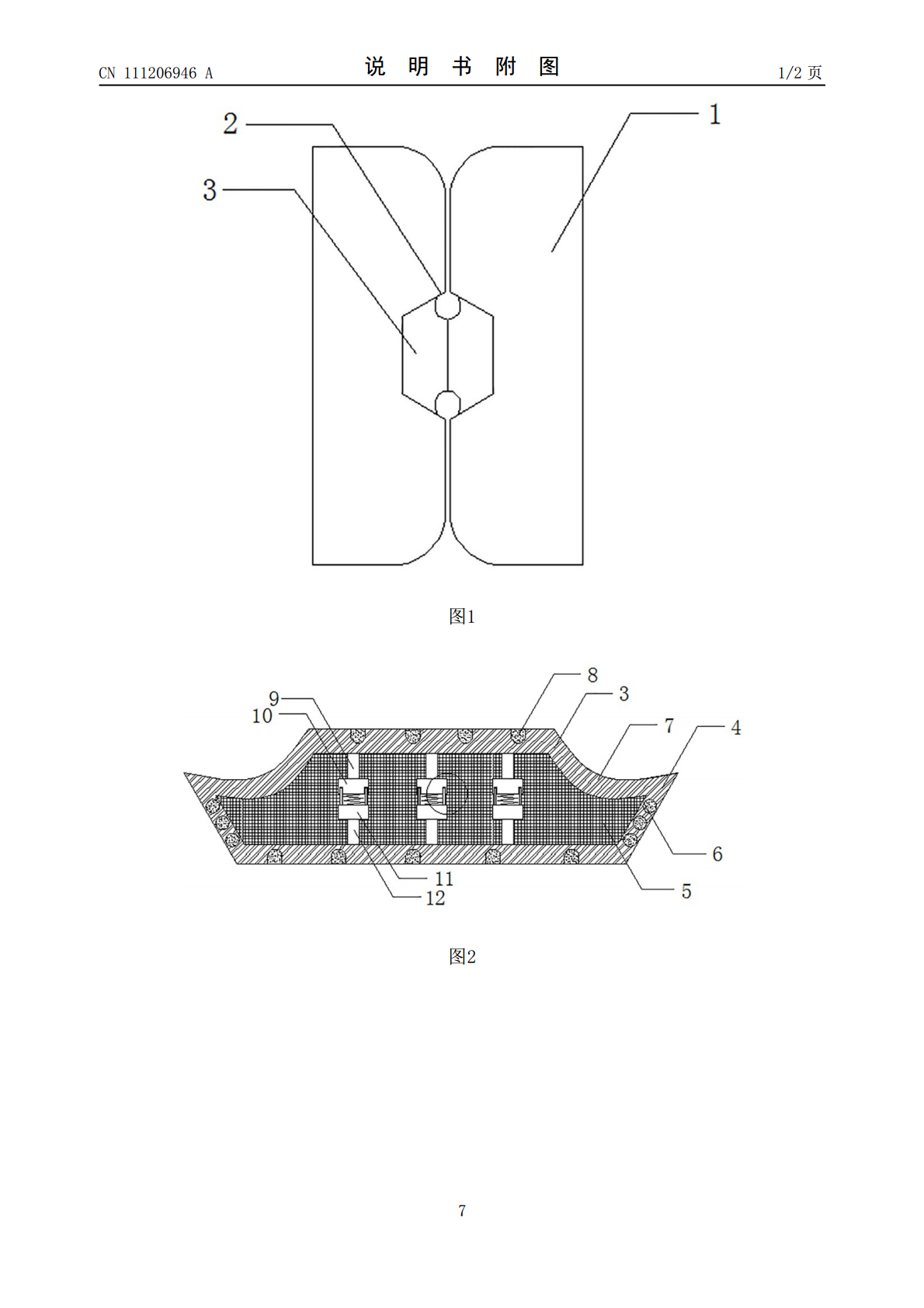

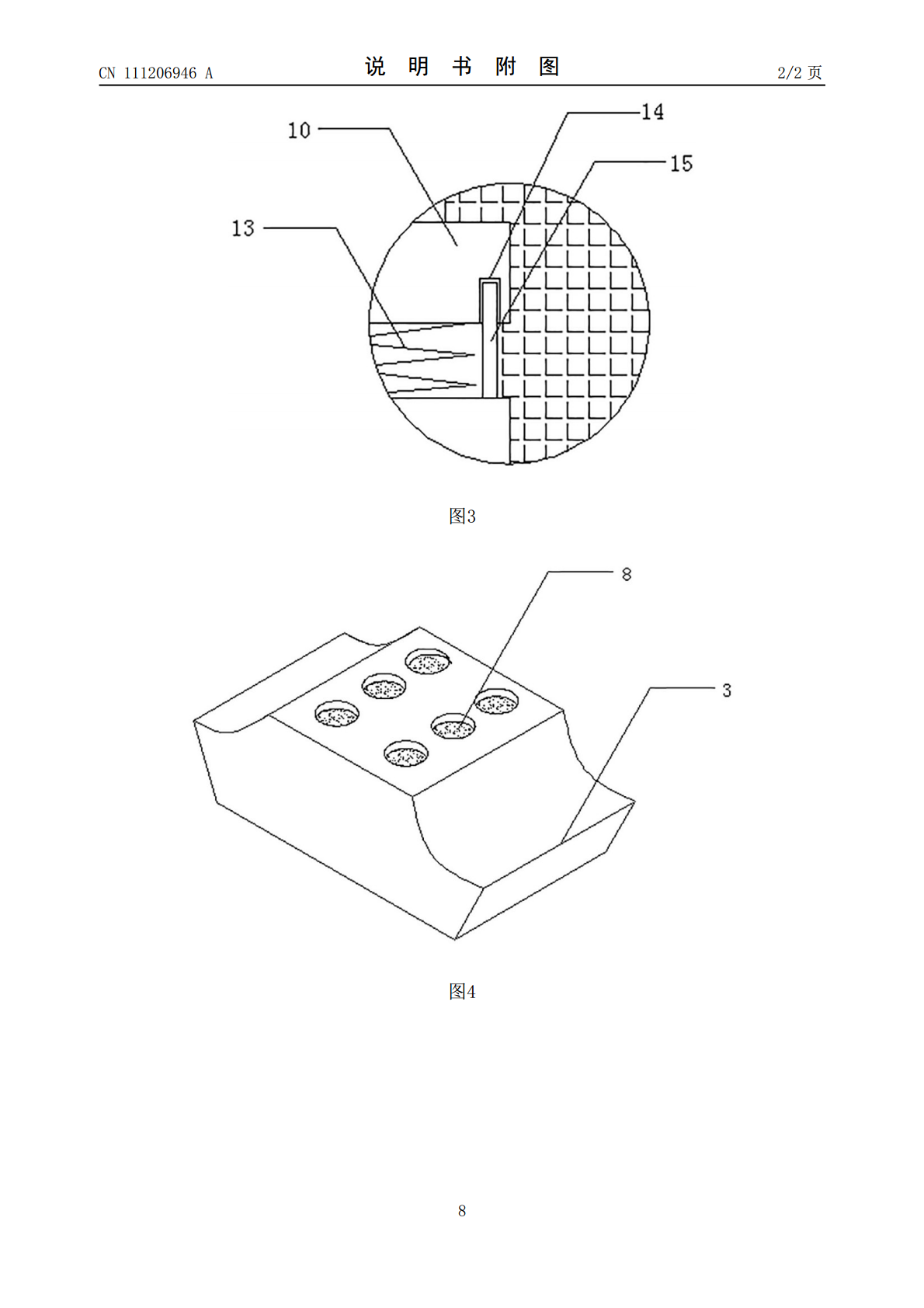

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111206946A(43)申请公布日2020.05.29(21)申请号202010036079.9C08K3/22(2006.01)(22)申请日2020.01.14C08K3/36(2006.01)(71)申请人河北博汇科技开发有限公司地址053000河北省衡水市桃城区大麻森乡张夏寨村（桃城区北方工业园区橡塑路18号）(72)发明人井庆轩张体铭周兴旺郑雪(51)Int.Cl.E21D11/38(2006.01)C08L23/06(2006.01)C08L9/06(2006.01)C08L83/04(2006.01)C08L23/08(2006.01)C08K13/02(2006.01)C08K3/04(2006.01)C08K5/14(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种应力补偿型盾构隧道管片接缝防水弹性密封垫(57)摘要本发明公开了一种应力补偿型盾构隧道管片接缝防水弹性密封垫，包括管片，管片的一侧开设有防水槽，防水槽的内部固定安装有密封垫，密封垫由外橡胶包体、内芯、第一支杆、上弹块、下弹块、第二支杆和弹簧组成，外橡胶包体外壁的两侧均固定开设有侧圆孔，下弹块顶端的中部固定安装有弹簧，且弹簧与上弹块的底端固定连接，本发明一种应力补偿型盾构隧道管片接缝防水弹性密封垫，外橡胶包体外壁开设有填充有魔芋块的侧圆孔和半圆孔，可提升橡胶包体的回弹性，同时内部设有上弹块、弹簧和下弹块，进一步提升密封垫中部压缩后的回弹性，使得密封垫耐用增强，抗压性增强。CN111206946ACN111206946A权利要求书1/1页1.一种应力补偿型盾构隧道管片接缝防水弹性密封垫，包括管片（1），其特征在于，所述管片（1）的一侧开设有防水槽（2），所述防水槽（2）的内部固定安装有密封垫（3），所述密封垫（3）由外橡胶包体（4）、内芯（4）、第一支杆（9）、上弹块（10）、下弹块（11）、第二支杆（12）和弹簧（13）组成，所述外橡胶包体（4）外壁的两侧均固定开设有侧圆孔（6），所述外橡胶包体（4）的顶端和底端均固定开设有半圆孔（8），所述外橡胶包体（4）的内部固定套设有内芯（5），所述外橡胶包体（4）内的顶部固定安装有第一支杆（9），所述第一支杆（9）的底端固定安装有上弹块（10），所述外橡胶包体（4）内的底部固定安装有第二支杆（12），所述第二支杆（12）的顶端固定安装有下弹块（11），所述下弹块（11）顶端的中部固定安装有弹簧（13），且所述弹簧（13）与上弹块（10）的底端固定连接。2.根据权利要求1所述的一种应力补偿型盾构隧道管片接缝防水弹性密封垫，其特征在于：所述侧圆孔（6）的内部和半圆孔（8）的内部均固定填充有魔芋块。3.根据权利要求1所述的一种应力补偿型盾构隧道管片接缝防水弹性密封垫，其特征在于：所述下弹块（11）顶端的两侧均固定安装有限位杆（15），所述上弹块（10）底端的两侧均开设有限位槽（14），且所述限位槽（14）与限位杆（15）相互配合。4.根据权利要求1所述的一种应力补偿型盾构隧道管片接缝防水弹性密封垫，其特征在于：所述密封垫（3）顶端的两侧均开设有弧形槽（7）。5.根据权利要求1所述的一种应力补偿型盾构隧道管片接缝防水弹性密封垫，其特征在于：所述内芯（5）为硅泡沫。2CN111206946A说明书1/4页一种应力补偿型盾构隧道管片接缝防水弹性密封垫技术领域[0001]本发明涉及密封垫，特别涉及一种应力补偿型盾构隧道管片接缝防水弹性密封垫，属于密封垫技术领域。背景技术[0002]近年来，随着社会经济和城市化进程的快速发展，盾构隧道技术已成为我国重大交通等基础设施建设中不可或缺的关键技术。盾构法隧道由于其分块拼接的衬砌结构特点，管片接缝防水对隧道正常使用、周围环境安全至关重要，目前工程技术领域，管片接缝防水多采用单一组分的三元乙丙橡胶（内开通孔）密封垫或顶部搭接遇水膨胀橡胶的三元乙丙橡胶（内开通孔）密封垫。其防水机理可阐述为，三元乙丙橡胶自身为不可压缩的弹性材料，在管片拼接时其内部设置的数个通孔发生压缩、坍塌，依靠三元乙丙橡胶回弹性能产生接触应力以抵抗水压力，起到防水作用。[0003]密封垫在长期受压应力作用下，易发生应力松弛现象，塌孔后橡胶恢复变形能力不足，从而使密封垫防水能力下降。发明内容[0004]本发明的目的在于提供一种应力补偿型盾构隧道管片接缝防水弹性密封垫，以解决上述背景技术中提出的密封垫在长期受压应力作用下，易发生应力松弛现象，塌孔后橡胶恢复变形能力不足，从而使密封垫防水能力下降的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种应力补偿型盾构隧道管片接缝防水弹性密封垫，包括管片，所述管片的一侧开
