一种用于圆形物品运输的防晃设备及其使用方法.pdf

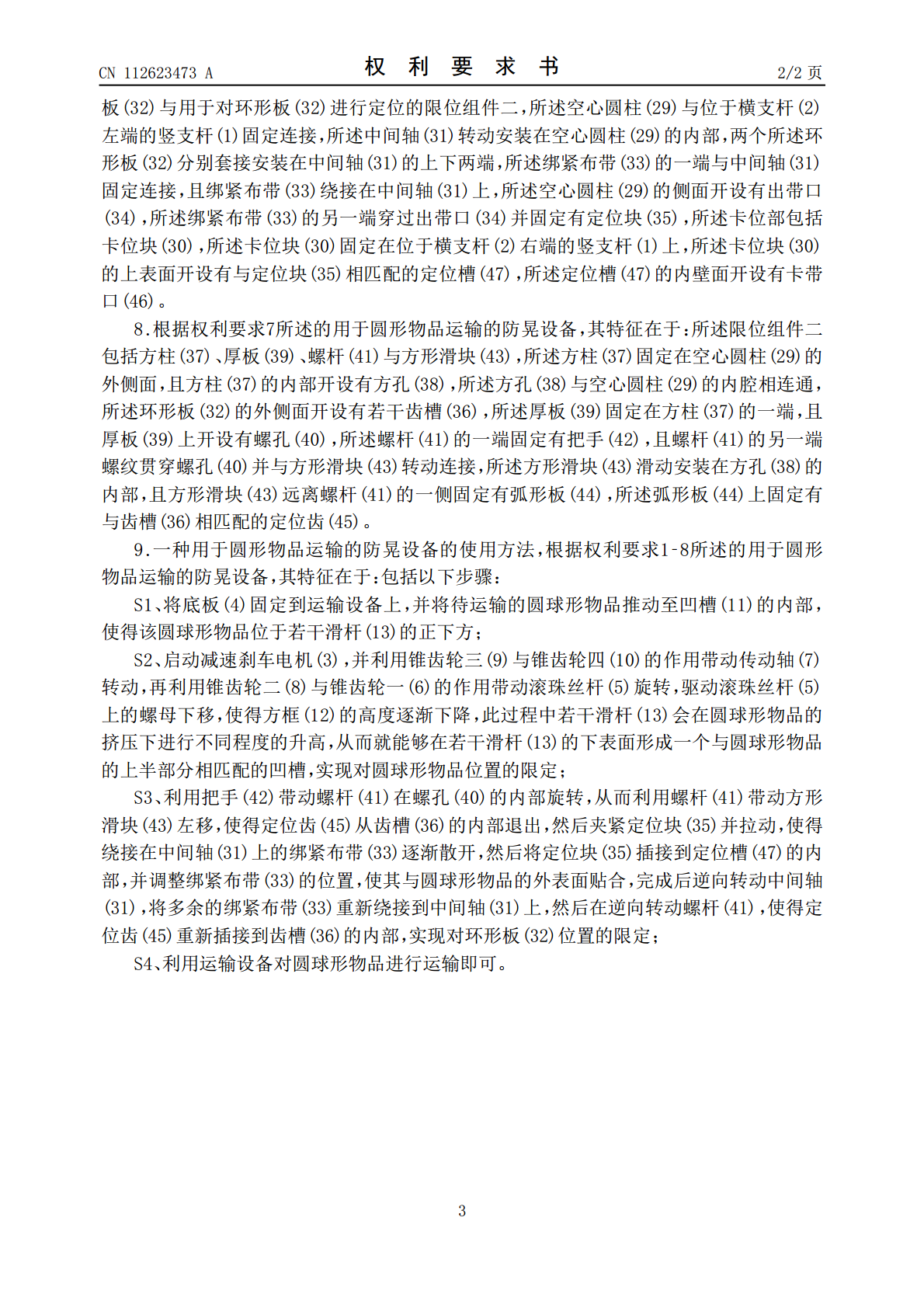

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112623473A(43)申请公布日2021.04.09(21)申请号202011569085.7(22)申请日2020.12.26(71)申请人杭州贝立商贸有限公司地址310000浙江省杭州市上城区光复路20-1号(72)发明人林雪君陈宗宗(51)Int.Cl.B65D25/10(2006.01)B65D25/02(2006.01)B60P7/135(2006.01)权利要求书2页说明书6页附图8页(54)发明名称一种用于圆形物品运输的防晃设备及其使用方法(57)摘要本发明公开了一种用于圆形物品运输的防晃设备及其使用方法，属于圆形物品运输技术领域，包括两个竖支杆，两个所述竖支杆的顶端安装有同一个横支杆，所述竖支杆与横支杆均为空心结构，所述横支杆的上表面固定安装有减速刹车电机；通过设置限位组件一，利用滑杆与滑套管的滑动连接，再配合滑杆自身的重力作用，当若干滑杆与圆球形物品的顶部接触时，若干滑杆就会因圆球形物品的挤压力而出现不同程度的升高，使得若干滑杆的底部形成一个与圆球形物品顶部相匹配的槽体来对圆球形物品进行收纳限位，避免了圆球形物品在运输过程中出现滚动现象，方便了圆球形物品的运输，且整个结构简单，方便维护，实用性强。CN112623473ACN112623473A权利要求书1/2页1.一种用于圆形物品运输的防晃设备，包括两个竖支杆(1)，其特征在于：两个所述竖支杆(1)的顶端安装有同一个横支杆(2)，所述竖支杆(1)与横支杆(2)均为空心结构，所述横支杆(2)的上表面固定安装有减速刹车电机(3)，两个所述竖支杆(1)的底端安装有同一个底板(4)，两个所述竖支杆(1)之间通过调节组件可升降安装有方框(12)；所述底板(4)的前侧面开设有凹槽(11)，所述凹槽(11)位于方框(12)的正下方；所述方框(12)上设置有用于对圆球形物品进行定位的限位组件一；所述横支杆(2)的前后两侧均设置有支承组件，所述支承组件被装配为用于提高横支杆(2)与竖支杆(1)的稳定性；所述竖支杆(1)上设置有两个绑带组件，所述绑带组件被装配为用于对圆球形物品的位置进行进一步的限定。2.根据权利要求1所述的用于圆形物品运输的防晃设备，其特征在于：所述调节组件包括传动轴(7)与两个滚珠丝杆(5)，两个所述滚珠丝杆(5)分别转动安装在两个竖支杆(1)的内部，所述传动轴(7)转动安装在横支杆(2)的内部，所述滚珠丝杆(5)的顶端固定有锥齿轮一(6)，所述传动轴(7)的两端均固定有锥齿轮二(8)，且锥齿轮二(8)与锥齿轮一(6)相啮合，所述减速刹车电机(3)的输出轴贯穿延伸至横支杆(2)的内部并固定安装有锥齿轮四(10)，所述传动轴(7)上套接安装有锥齿轮三(9)，且锥齿轮三(9)与锥齿轮四(10)相啮合，两个所述竖支杆(1)相对立的两个侧面上均开设有条形口(17)，且条形口(17)的内部贯穿有连接柱(18)，所述连接柱(18)的一端与方框(12)固定连接，且连接柱(18)的另一端与滚珠丝杆(5)的螺母固定连接。3.根据权利要求1所述的用于圆形物品运输的防晃设备，其特征在于：所述限位组件一包括呈矩阵分布的若干滑杆(13)，若干所述滑杆(13)上均滑动套接有滑套管(15)，若干所述滑套管(15)均固定安装在方框(12)的内部，所述滑杆(13)的底端套接有橡胶套(14)，且滑杆(13)的顶端固定有限位块(16)，所述限位块(16)的横截面形状为圆形，且限位块(16)的横截面直径大小位于滑套管(15)的内径与外径之间。4.根据权利要求1所述的用于圆形物品运输的防晃设备，其特征在于：所述方框(12)的左右两侧均固定安装有两个侧挡板(19)，位于所述方框(12)同一侧的两个侧挡板(19)之间固定有端挡板(20)，两个所述侧挡板(19)相对立的两个侧面上均转动安装有滚轮一(21)，所述端挡板(20)的侧面转动安装有滚轮二(22)，且滚轮二(22)与滚轮一(21)的轮体均与竖支杆(1)相接触。5.根据权利要求4所述的用于圆形物品运输的防晃设备，其特征在于：所述支承组件包括方管三(28)、两个方管一(26)与两个方管二(27)，两个所述方管一(26)分别固定在方管三(28)的前后两端，两个所述方管一(26)均与横支杆(2)固定连接，两个所述方管二(27)的顶端分别与两个方管一(26)固定连接，所述方管二(27)的底端与底板(4)固定连接。6.根据权利要求5所述的用于圆形物品运输的防晃设备，其特征在于：位于所述方框(12)同一侧的两个侧挡板(19)相分离的两个侧面上均固定有支撑柱(23)，所述支撑柱(23)远离侧挡板(19)的一端固定有支撑板(24)，且支撑板(24)的一侧固定有若干万向球(25)，所述
