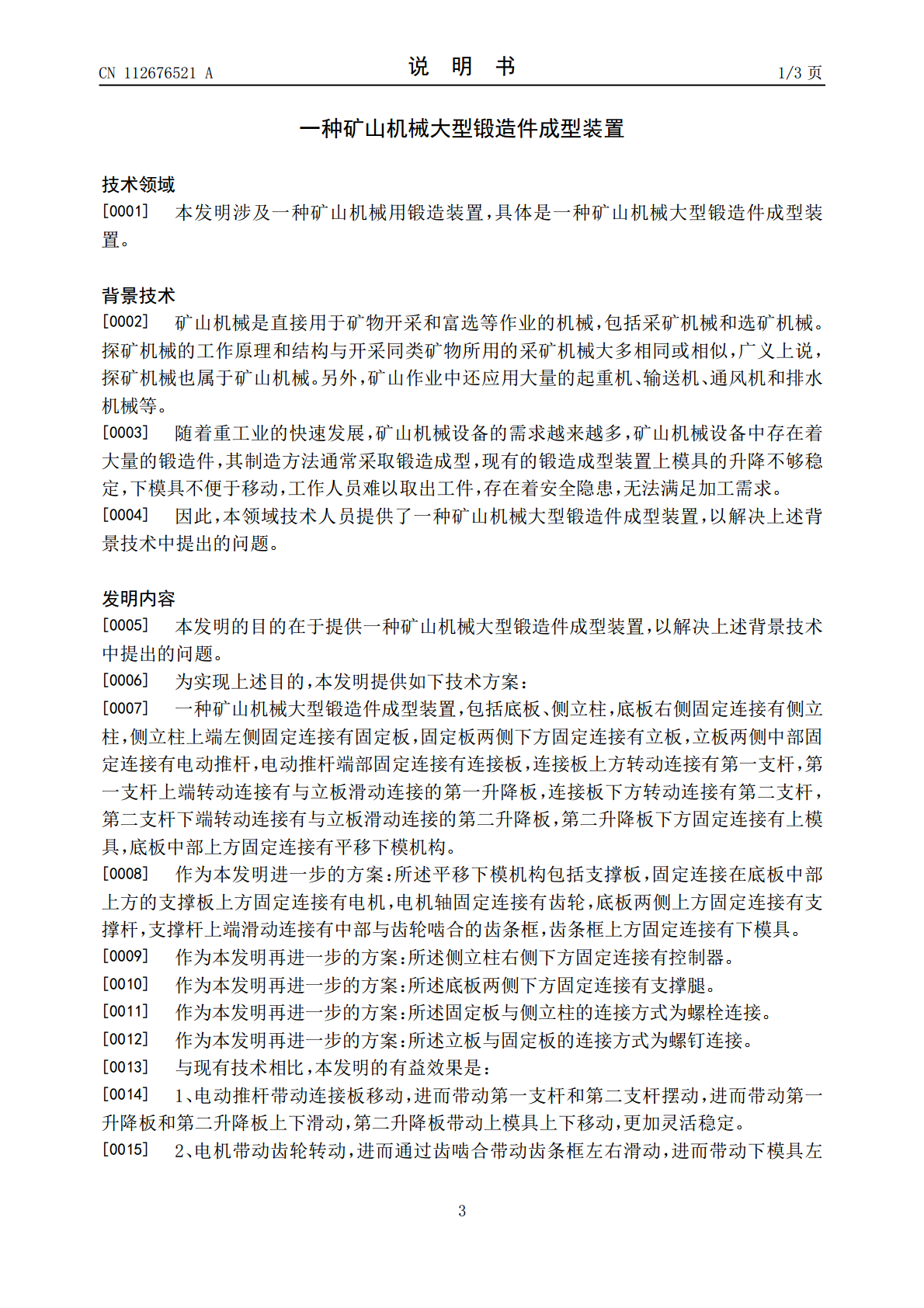

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112676521A(43)申请公布日2021.04.20(21)申请号202011420641.4(22)申请日2020.12.07(71)申请人安徽博斯特科技有限公司地址241100安徽省芜湖市芜湖县新芜经济开发区科创三路666号(72)发明人徐荣生(74)专利代理机构合肥市长远专利代理事务所(普通合伙)34119代理人靳红妍(51)Int.Cl.B21J13/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种矿山机械大型锻造件成型装置(57)摘要本发明公开了一种矿山机械大型锻造件成型装置，涉及一种矿山机械用锻造装置，包括底板、侧立柱，底板右侧固定连接有侧立柱，侧立柱上端左侧固定连接有固定板，固定板两侧下方固定连接有立板，立板中部固定连接有电动推杆，电动推杆端部固定连接有连接板，连接板上方转动连接有第一支杆，第一支杆上端转动连接有第一升降板，连接板下方转动连接有第二支杆，第二支杆下端转动连接有与立板滑动连接的第二升降板，第二升降板下方固定连接有上模具，底板中部上方固定连接有平移下模机构。电动推杆带动连接板移动，进而带动第一支杆和第二支杆摆动，进而带动第一升降板和第二升降板上下滑动，第二升降板带动上模具上下移动，更加灵活稳定。CN112676521ACN112676521A权利要求书1/1页1.一种矿山机械大型锻造件成型装置，包括底板(1)、侧立柱(2)，底板(1)右侧固定连接有侧立柱(2)，侧立柱(2)上端左侧固定连接有固定板(3)，固定板(3)两侧下方固定连接有立板(4)，其特征在于，所述立板(4)两侧中部固定连接有电动推杆(5)，电动推杆(5)端部固定连接有连接板(6)，连接板(6)上方转动连接有第一支杆(7)，第一支杆(7)上端转动连接有与立板(4)滑动连接的第一升降板(8)，连接板(6)下方转动连接有第二支杆(9)，第二支杆(9)下端转动连接有与立板(4)滑动连接的第二升降板(10)，第二升降板(10)下方固定连接有上模具(11)，底板(1)中部上方固定连接有平移下模机构。2.根据权利要求1所述的一种矿山机械大型锻造件成型装置，其特征在于，所述平移下模机构包括支撑板(12)，固定连接在底板(1)中部上方的支撑板(12)上方固定连接有电机(13)，电机(13)轴固定连接有齿轮(14)，底板(1)两侧上方固定连接有支撑杆(15)，支撑杆(15)上端滑动连接有中部与齿轮(14)啮合的齿条框(16)，齿条框(16)上方固定连接有下模具(17)。3.根据权利要求1所述的一种矿山机械大型锻造件成型装置，其特征在于，所述侧立柱(2)右侧下方固定连接有控制器(18)。4.根据权利要求1所述的一种矿山机械大型锻造件成型装置，其特征在于，所述底板(1)两侧下方固定连接有支撑腿(19)。5.根据权利要求1所述的一种矿山机械大型锻造件成型装置，其特征在于，所述固定板(3)与侧立柱(2)的连接方式为螺栓连接。6.根据权利要求1所述的一种矿山机械大型锻造件成型装置，其特征在于，所述立板(4)与固定板(3)的连接方式为螺钉连接。2CN112676521A说明书1/3页一种矿山机械大型锻造件成型装置技术领域[0001]本发明涉及一种矿山机械用锻造装置，具体是一种矿山机械大型锻造件成型装置。背景技术[0002]矿山机械是直接用于矿物开采和富选等作业的机械，包括采矿机械和选矿机械。探矿机械的工作原理和结构与开采同类矿物所用的采矿机械大多相同或相似，广义上说，探矿机械也属于矿山机械。另外，矿山作业中还应用大量的起重机、输送机、通风机和排水机械等。[0003]随着重工业的快速发展，矿山机械设备的需求越来越多，矿山机械设备中存在着大量的锻造件，其制造方法通常采取锻造成型，现有的锻造成型装置上模具的升降不够稳定，下模具不便于移动，工作人员难以取出工件，存在着安全隐患，无法满足加工需求。[0004]因此，本领域技术人员提供了一种矿山机械大型锻造件成型装置，以解决上述背景技术中提出的问题。发明内容[0005]本发明的目的在于提供一种矿山机械大型锻造件成型装置，以解决上述背景技术中提出的问题。[0006]为实现上述目的，本发明提供如下技术方案：[0007]一种矿山机械大型锻造件成型装置，包括底板、侧立柱，底板右侧固定连接有侧立柱，侧立柱上端左侧固定连接有固定板，固定板两侧下方固定连接有立板，立板两侧中部固定连接有电动推杆，电动推杆端部固定连接有连接板，连接板上方转动连接有第一支杆，第一支杆上端转动连接有与立板滑动连接的第一升降板，连接板下方转动连接有第二支杆，第二支杆下端转动连接有与立板滑动连接的第二升降板，第二升降板下方固定连接有上模具，底板中部上方固定连接有平
