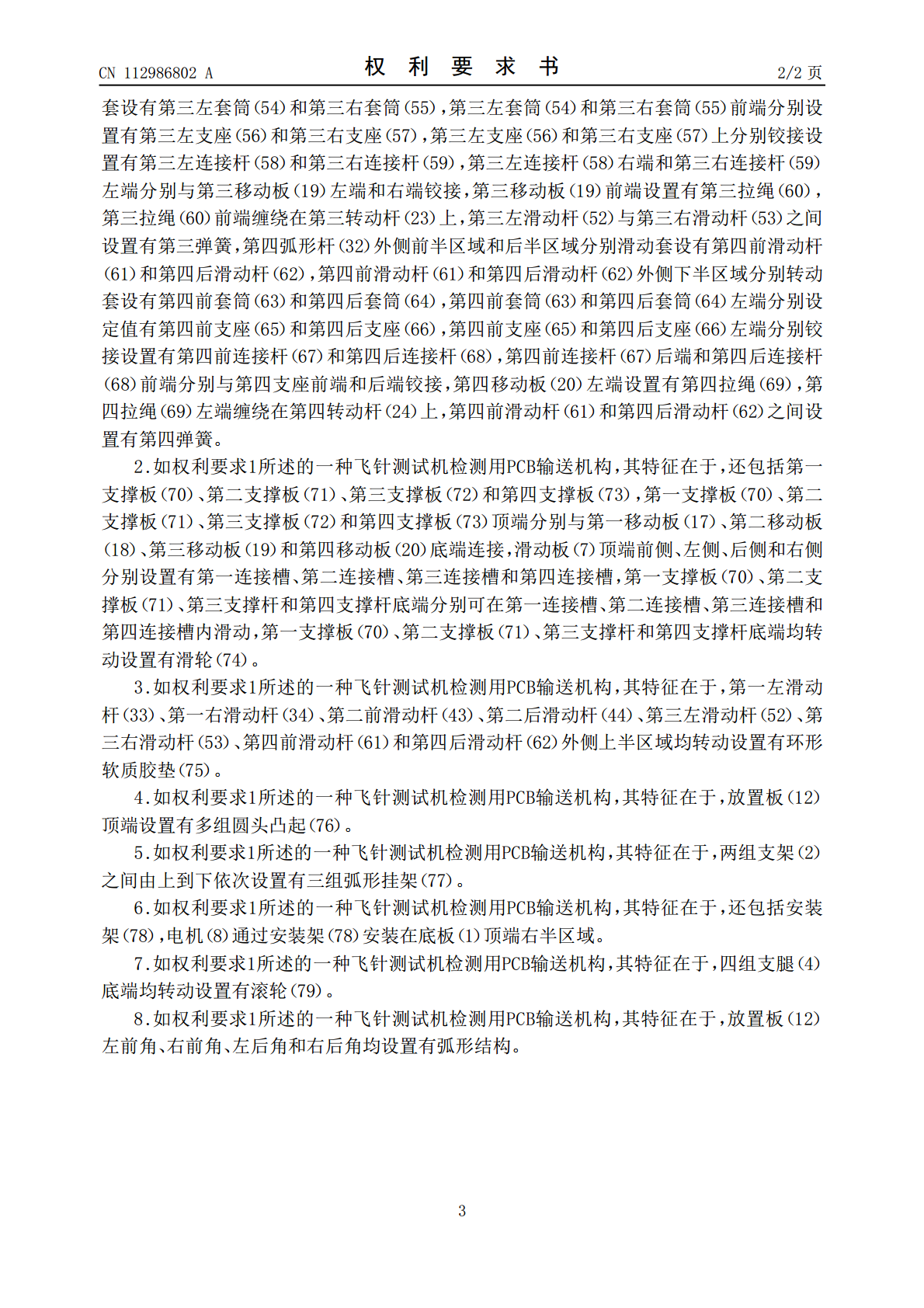

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112986802A(43)申请公布日2021.06.18(21)申请号202110256832.X(22)申请日2021.03.09(71)申请人深圳市东方宇之光科技股份有限公司地址518000广东省深圳市福田区香蜜湖街道东海社区深南大道浩铭财富广场B座8M(72)发明人梁大伟王劲(74)专利代理机构深圳知帮办专利代理有限公司44682代理人谭慧(51)Int.Cl.G01R31/28(2006.01)G01R31/12(2006.01)G01R1/04(2006.01)权利要求书2页说明书7页附图5页(54)发明名称一种飞针测试机检测用PCB输送机构(57)摘要本发明涉及电路板检测附属装置的技术领域，特别是涉及一种飞针测试机检测用PCB输送机构，可通过机械手段自动对PCB板进行输送和固定，减小工作人员的劳动强度，节约工作时间，防止工作人员的手掌被夹伤；包括底板、两组支架、横板、水平输送机构和夹紧固定机构，横板底端设置有飞针测试器；水平输送机构还包括两组滑轨、滑动板、电机、转动板、导向柱、四组立柱和放置板；夹紧固定机构还包括齿条、两组支杆、驱动齿轮、第一移动板、第二移动板、第三移动板、第四移动板、第一转动杆、第二转动杆、第三转动杆和第四转动杆，第一转动杆、第二转动杆、第三转动杆和第四转动杆底端分别设置有第一齿轮、第二齿轮、第三齿轮和第四齿轮。CN112986802ACN112986802A权利要求书1/2页1.一种飞针测试机检测用PCB输送机构，其特征在于，包括底板（1）、两组支架（2）、横板（3）、水平输送机构和夹紧固定机构，底板（1）底端设置有四组支腿（4），两组支架（2）顶端分别与横板（3）底端左前侧和左后侧连接，两组支架（2）底端分别与底板（1）顶端左前侧和左后侧连接，横板（3）底端设置有飞针测试器（5）；水平输送机构还包括两组滑轨（6）、滑动板（7）、电机（8）、转动板（9）、导向柱（10）、四组立柱（11）和放置板（12），两组滑轨（6）底端分别与底板（1）顶端前半区域和后半区域连接，滑动板（7）滑动安装在两组滑轨（6）上，底板（1）顶端右半区域纵向设置有转动孔，电机（8）安装在底板（1）底端右半区域，电机（8）顶部输出端设置有传动轴（13），传动轴（13）顶端穿过转动孔并与转动板（9）底端中央区域连接，导向柱（10）底端与转动板（9）顶端右半区域连接，滑动板（7）顶端右半区域设置有滑动槽，导向柱（10）顶端可滑动安装在滑动槽内，四组立柱（11）顶端均与放置板（12）底端连接，四组立柱（11）底端均与滑动板（7）顶端连接；夹紧固定机构还包括齿条（14）、两组支杆（15）、驱动齿轮（16）、第一移动板（17）、第二移动板（18）、第三移动板（19）、第四移动板（20）、第一转动杆（21）、第二转动杆（22）、第三转动杆（23）和第四转动杆（24），驱动齿轮（16）底端与滑动板（7）顶端中央区域转动连接，驱动齿轮（16）顶端中央区域设置有内槽，内槽内侧壁设置有齿状结构，两组支杆（15）顶端分别与齿条（14）底端左半区域和右半区域连接，两组支杆（15）底端分别与底板（1）顶端左后侧和右后侧连接，驱动齿轮（16）与齿条（14）啮合，第一转动杆（21）、第二转动杆（22）、第三转动杆（23）和第四转动杆（24）分别与放置板（12）底端转动连接，第一转动杆（21）、第二转动杆（22）、第三转动杆（23）和第四转动杆（24）底端分别设置有第一齿轮（25）、第二齿轮（26）、第三齿轮（27）和第四齿轮（28），第一齿轮（25）、第二齿轮（26）、第三齿轮（27）和第四齿轮（28）均与内槽上的齿状结构啮合，第一放置板（12）顶端前侧、左侧、后侧和右侧分别纵向设置有第一弧形孔、第二弧形孔、第三弧形孔和第四弧形孔，第一弧形孔、第二弧形孔、第三弧形孔和第四弧形孔内分别设置有第一弧形杆（29）、第二弧形杆（30）、第三弧形杆（31）和第四弧形杆（32），第一弧形杆（29）外侧左半区域和右半区域分别滑动套设有第一左滑动杆（33）和第一右滑动杆（34），第一左滑动杆（33）和第一右滑动杆（34）外侧下半区域分别转动套设有第一左套筒（35）和第一右套筒（36），第一左套筒（35）和第一右套筒（36）后端分别设置有第一左支座（37）和第一右支座（38），第一左支座（37）和第一右支座（38）上分别铰接设置有第一左连接杆（39）和第一右连接杆（40），第一左连接杆（39）右端和第一右连接杆（40）左端分别与第一移动板（17）左端和右端铰接，第一移动板（17）后端设置有第一拉绳（41），第一拉绳（41）后端缠绕在第一转动杆（21）上，第一左滑动杆（33）与第二右滑动杆之间设
