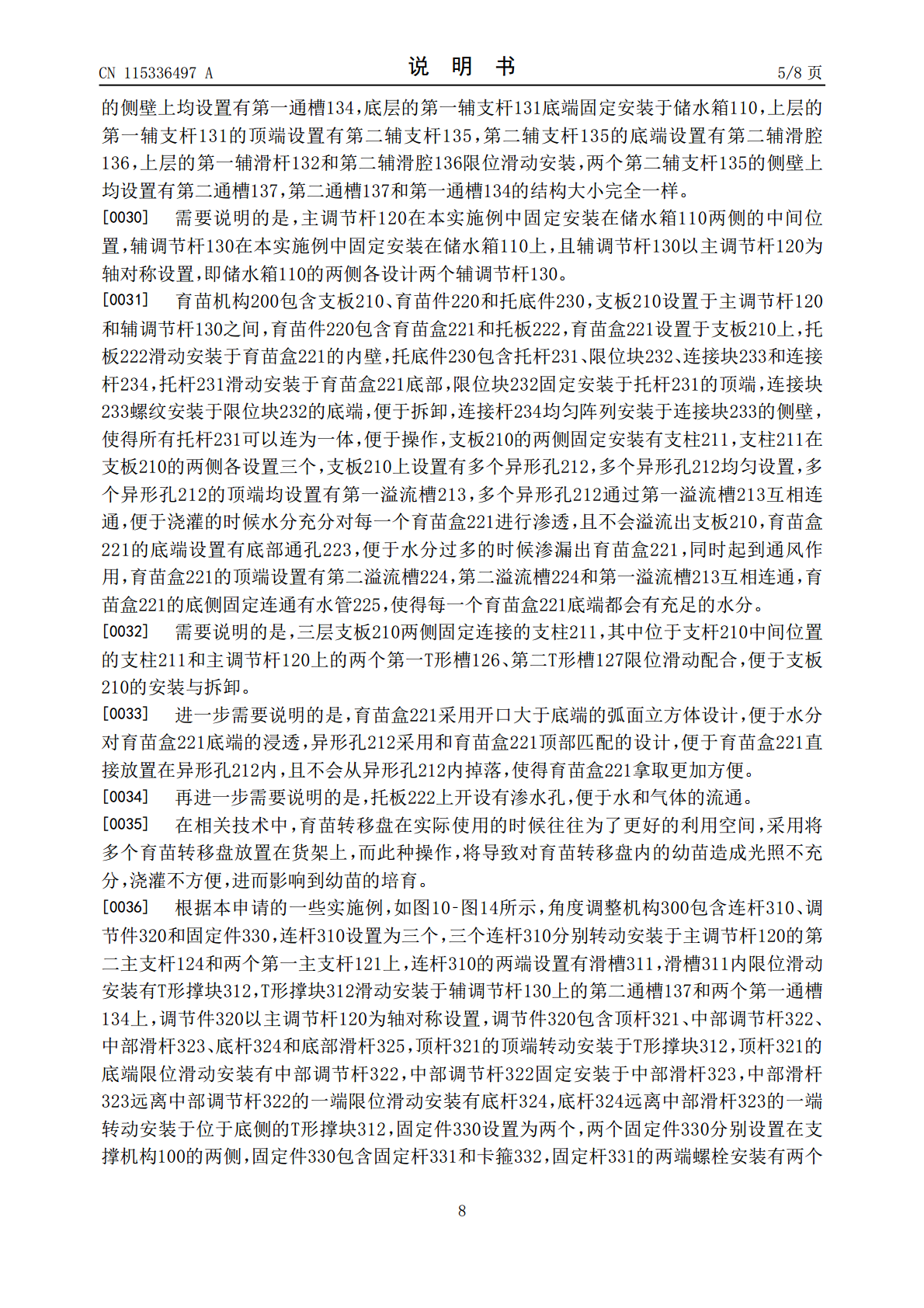

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115336497A(43)申请公布日2022.11.15(21)申请号202211069500.1(22)申请日2022.09.02(71)申请人周爱民地址236800安徽省亳州市谯城区大杨镇张小桥行政村范庄58-2号(72)发明人周爱民(74)专利代理机构杭州寒武纪知识产权代理有限公司33271专利代理师唐克灏(51)Int.Cl.A01G9/28(2018.01)A01G9/029(2018.01)权利要求书2页说明书8页附图10页(54)发明名称一种多层农作物育苗转移盘(57)摘要本申请实施例提供一种多层农作物育苗转移盘，涉及农作物育苗技术领域。一种多层农作物育苗转移盘包括：所述侧支杆固定连接所述主调节杆和所述辅调节杆，所述育苗盒设置于所述支板上，所述托板安装于所述育苗盒，所述托杆安装于所述育苗盒底部，所述限位块安装于所述托杆，所述连接块螺纹安装于所述限位块，所述连接杆安装于所述连接块，所述角度调整机构设置于所述支撑机构上，所述高度调整机构设置于所述支撑机构上，利用主调节杆、辅调节杆、侧支杆、支板和育苗盒对转移盘进行支撑，并设计为多层悬空结构，便于转移盘的安放、取出，利用托板和托杆对育苗盒内的每一各培育的幼苗进行支撑，便于对幼苗的取出，且使得育苗盒可以重复利用。CN115336497ACN115336497A权利要求书1/2页1.一种多层农作物育苗转移盘，其特征在于，包括：支撑机构（100），所述支撑机构（100）包括储水箱（110）、主调节杆（120）、辅调节杆（130）、侧支杆（140）和横梁（150），所述主调节杆（120）固定于所述储水箱（110），所述辅调节杆（130）对称固定于所述储水箱（110），所述侧支杆（140）固定连接所述主调节杆（120）和所述辅调节杆（130），所述横梁（150）固定于所述主调节杆（120）和所述辅调节杆（130）顶端；育苗机构（200），所述育苗机构（200）包含支板（210）、育苗件（220）和托底件（230），所述支板（210）设置于所述主调节杆（120）和所述辅调节杆（130）之间，所述育苗件（220）包含育苗盒（221）和托板（222），所述育苗盒（221）设置于所述支板（210）上，所述托板（222）滑动安装于所述育苗盒（221）的内壁，所述托底件（230）包含托杆（231）、限位块（232）、连接块（233）和连接杆（234），所述托杆（231）滑动安装于所述育苗盒（221）底部，所述限位块（232）固定安装于所述托杆（231）的顶端，所述连接块（233）螺纹安装于所述限位块（232）的底端，所述连接杆（234）均匀阵列安装于所述连接块（233）的侧壁；角度调整机构（300），所述角度调整机构（300）设置于所述支撑机构（100）上，所述角度调整机构（300）用于对育苗机构（200）进行一定程度的角度变换；高度调整机构（400），所述高度调整机构（400）设置于所述支撑机构（100）上，所述高度调整机构（400）用于控制所述育苗机构（200）之间的高度。2.根据权利要求1所述的一种多层农作物育苗转移盘，其特征在于，所述主调节杆（120）包含第一主支杆（121）、第一主滑杆（122）和第一主滑腔（123），所述第一主支杆（121）设置为多个，多个所述第一主支杆（121）的结构大小完全一样，所述第一主支杆（121）的顶端固定安装有所述第一主滑杆（122），所述第一主支杆（121）的底端设置有所述第一主滑腔（123），所述第一主滑杆（122）和所述第一主滑腔（123）限位滑动配合，多个所述第一主支杆（121）中的最底端固定安装于所述储水箱（110）上。3.根据权利要求2所述的一种多层农作物育苗转移盘，其特征在于，最顶端的所述第一主支杆（121）顶端设置有第二主支杆（124），所述第二主支杆（124）的底端设置有第二主滑腔（125），所述第二主滑腔（125）和所述第一主滑杆（122）限位滑动配合。4.根据权利要求3所述的一种多层农作物育苗转移盘，其特征在于，所述第一主支杆（121）的侧壁上设置有第一T形槽（126）。5.根据权利要求4所述的一种多层农作物育苗转移盘，其特征在于，所述第二主支杆（124）的侧壁上设置有第二T形槽（127），所述第二T形槽（127）和所述第一T形槽（126）结构大小完全一样。6.根据权利要求1所述的一种多层农作物育苗转移盘，其特征在于，所述辅调节杆（130）包含第一辅支杆（131）、第一辅滑杆（132）、第一辅滑腔（133）和第一通槽（134），所述第一辅支杆（131）设置为多个，多个所述第一辅支杆（131）的结构大小完全一样，所述第一辅支杆（131）的顶端固定安装有所述第一辅滑杆（
