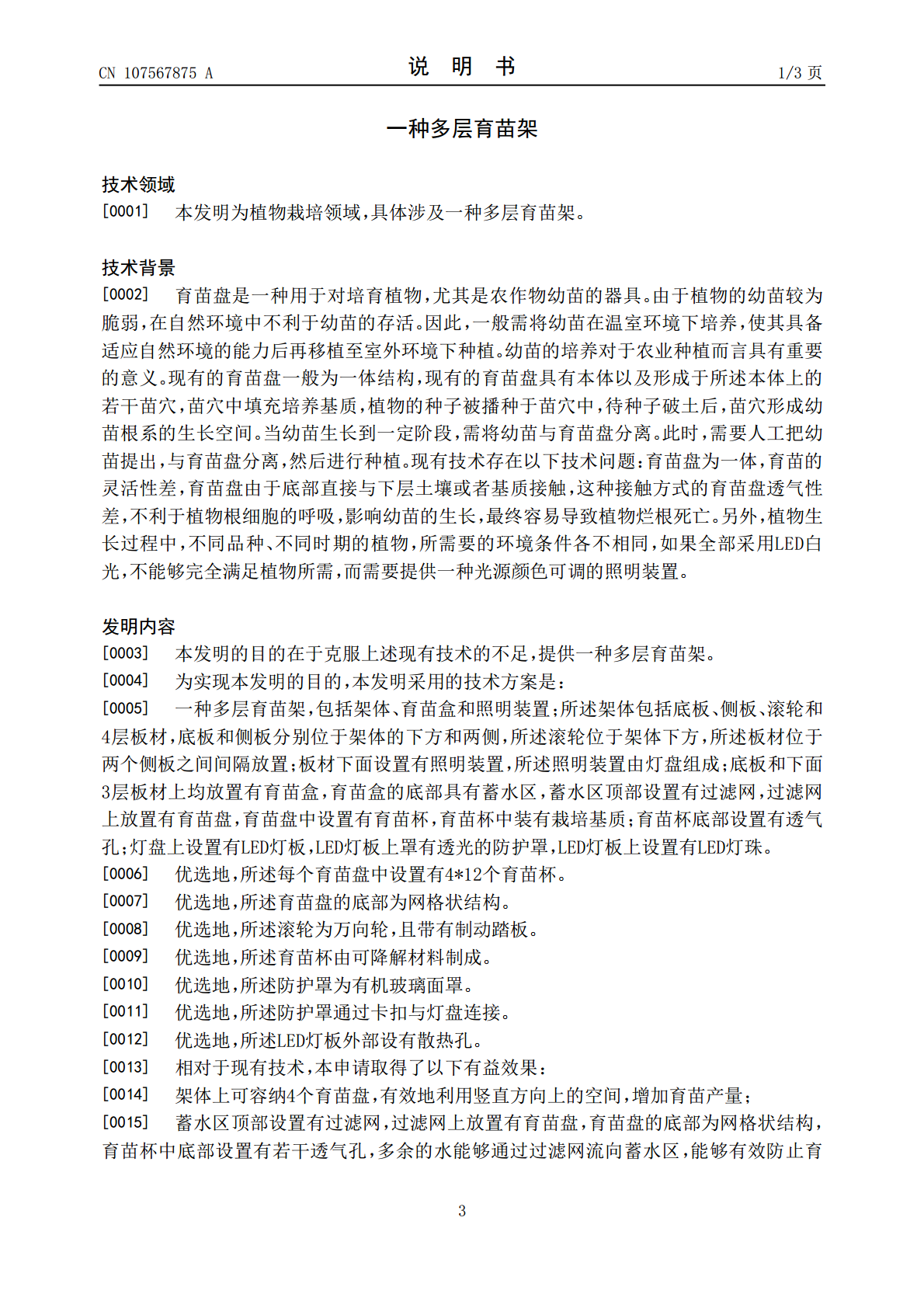

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107567875A(43)申请公布日2018.01.12(21)申请号201711006439.5(22)申请日2017.10.25(71)申请人窦玉莲地址212003江苏省镇江市京口区水陆寺巷10号4幢503室(72)发明人窦玉莲(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林刘妍妍(51)Int.Cl.A01G9/029(2018.01)A01G7/04(2006.01)A01G9/14(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种多层育苗架(57)摘要本发明为植物栽培领域，具体涉及一种多层育苗架，包括架体、育苗盒和照明装置；所述架体包括底板、侧板、滚轮和4层板材，底板和侧板分别位于架体的下方和两侧，所述滚轮位于架体下方，所述板材位于两个侧板之间间隔放置；板材下面设置有照明装置，所述照明装置由灯盘组成；底板和下面3层板材上均放置有育苗盒，育苗盒的底部具有蓄水区，蓄水区顶部设置有过滤网，过滤网上放置有育苗盘，育苗盘中设置有育苗杯，育苗杯中装有栽培基质；育苗杯底部设置有透气孔；灯盘上设置有LED灯板，LED灯板上罩有透光的防护罩，LED灯板上设置有LED灯珠。本发明具有结构合理、栽培效果好的优点。CN107567875ACN107567875A权利要求书1/1页1.一种多层育苗架，包括架体、育苗盒和照明装置；其特征在于，所述架体包括底板、侧板、滚轮和4层板材，底板和侧板分别位于架体的下方和两侧，所述滚轮位于架体下方，所述板材位于两个侧板之间间隔放置；板材下面设置有照明装置，所述照明装置由灯盘组成；底板和下面3层板材上均放置有育苗盒，育苗盒的底部具有蓄水区，蓄水区顶部设置有过滤网，过滤网上放置有育苗盘，育苗盘中设置有育苗杯，育苗杯中装有栽培基质；育苗杯底部设置有透气孔；灯盘上设置有LED灯板，LED灯板上罩有透光的防护罩，LED灯板上设置有LED灯珠。2.根据权利要求1所述的多层育苗架，其特征在于，所述每个育苗盘中设置有4*12个育苗杯。3.根据权利要求1所述的多层育苗架，其特征在于，所述育苗盘的底部为网格状结构。4.根据权利要求1所述的多层育苗架，其特征在于，所述滚轮为万向轮，且带有制动踏板。5.根据权利要求1所述的多层育苗架，其特征在于，所述育苗杯由可降解材料制成。6.根据权利要求1所述的多层育苗架，其特征在于，所述防护罩为有机玻璃面罩。7.根据权利要求1所述的多层育苗架，其特征在于，所述防护罩通过卡扣与灯盘连接。8.根据权利要求1所述的多层育苗架，其特征在于，所述LED灯板外部设有散热孔。2CN107567875A说明书1/3页一种多层育苗架技术领域[0001]本发明为植物栽培领域，具体涉及一种多层育苗架。技术背景[0002]育苗盘是一种用于对培育植物，尤其是农作物幼苗的器具。由于植物的幼苗较为脆弱，在自然环境中不利于幼苗的存活。因此，一般需将幼苗在温室环境下培养，使其具备适应自然环境的能力后再移植至室外环境下种植。幼苗的培养对于农业种植而言具有重要的意义。现有的育苗盘一般为一体结构，现有的育苗盘具有本体以及形成于所述本体上的若干苗穴，苗穴中填充培养基质，植物的种子被播种于苗穴中，待种子破土后，苗穴形成幼苗根系的生长空间。当幼苗生长到一定阶段，需将幼苗与育苗盘分离。此时，需要人工把幼苗提出，与育苗盘分离，然后进行种植。现有技术存在以下技术问题：育苗盘为一体，育苗的灵活性差，育苗盘由于底部直接与下层土壤或者基质接触，这种接触方式的育苗盘透气性差，不利于植物根细胞的呼吸，影响幼苗的生长，最终容易导致植物烂根死亡。另外，植物生长过程中，不同品种、不同时期的植物，所需要的环境条件各不相同，如果全部采用LED白光，不能够完全满足植物所需，而需要提供一种光源颜色可调的照明装置。发明内容[0003]本发明的目的在于克服上述现有技术的不足，提供一种多层育苗架。[0004]为实现本发明的目的，本发明采用的技术方案是：[0005]一种多层育苗架，包括架体、育苗盒和照明装置；所述架体包括底板、侧板、滚轮和4层板材，底板和侧板分别位于架体的下方和两侧，所述滚轮位于架体下方，所述板材位于两个侧板之间间隔放置；板材下面设置有照明装置，所述照明装置由灯盘组成；底板和下面3层板材上均放置有育苗盒，育苗盒的底部具有蓄水区，蓄水区顶部设置有过滤网，过滤网上放置有育苗盘，育苗盘中设置有育苗杯，育苗杯中装有栽培基质；育苗杯底部设置有透气孔；灯盘上设置有LED灯板，LED灯板上罩有透光的防护罩，LED灯板上设置有LED灯珠。[0006]优选地，所述每个育苗盘中设置有4*12个育苗杯。[0007]优选地，所述育苗盘的底部为网格状结构。[000
