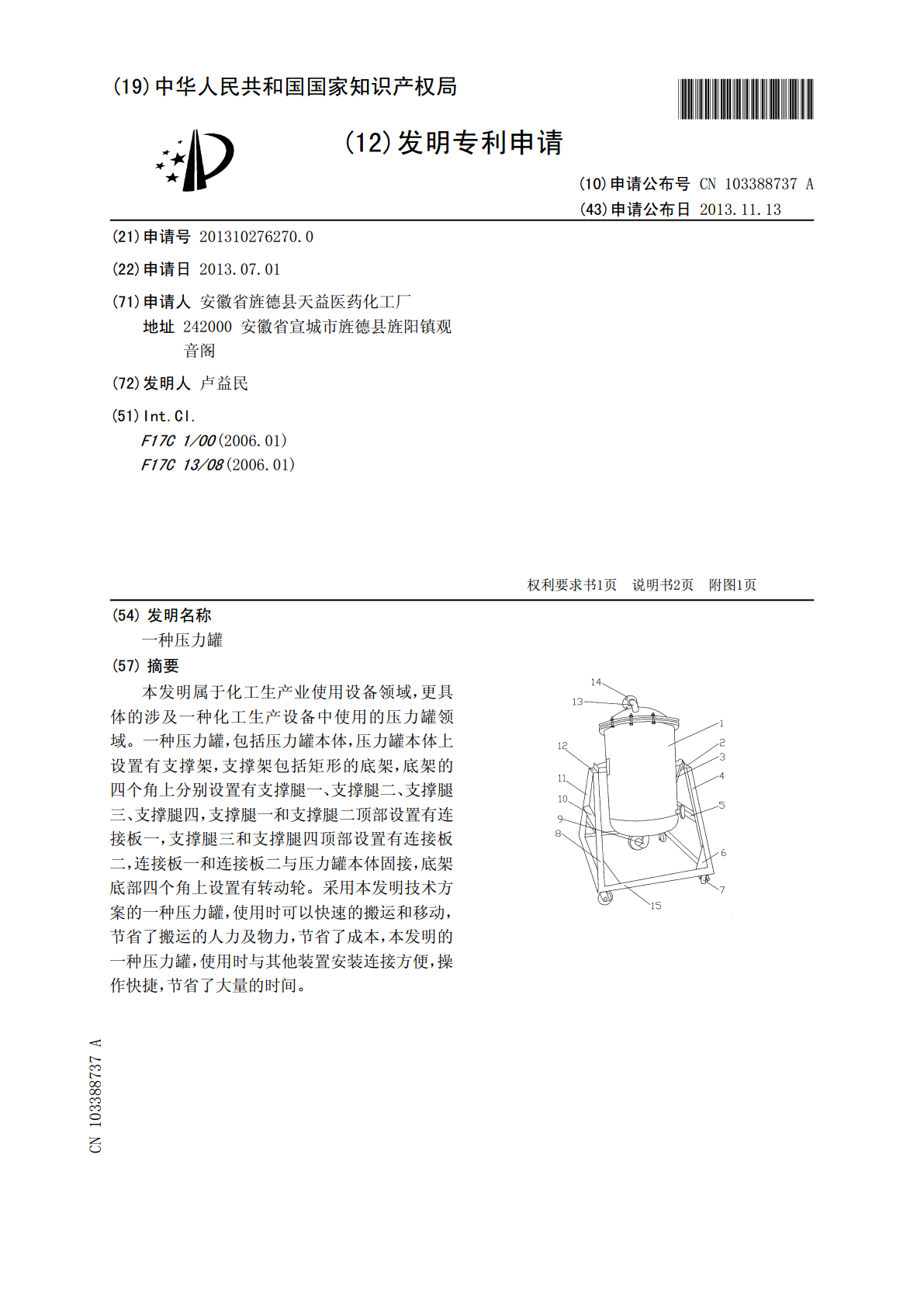

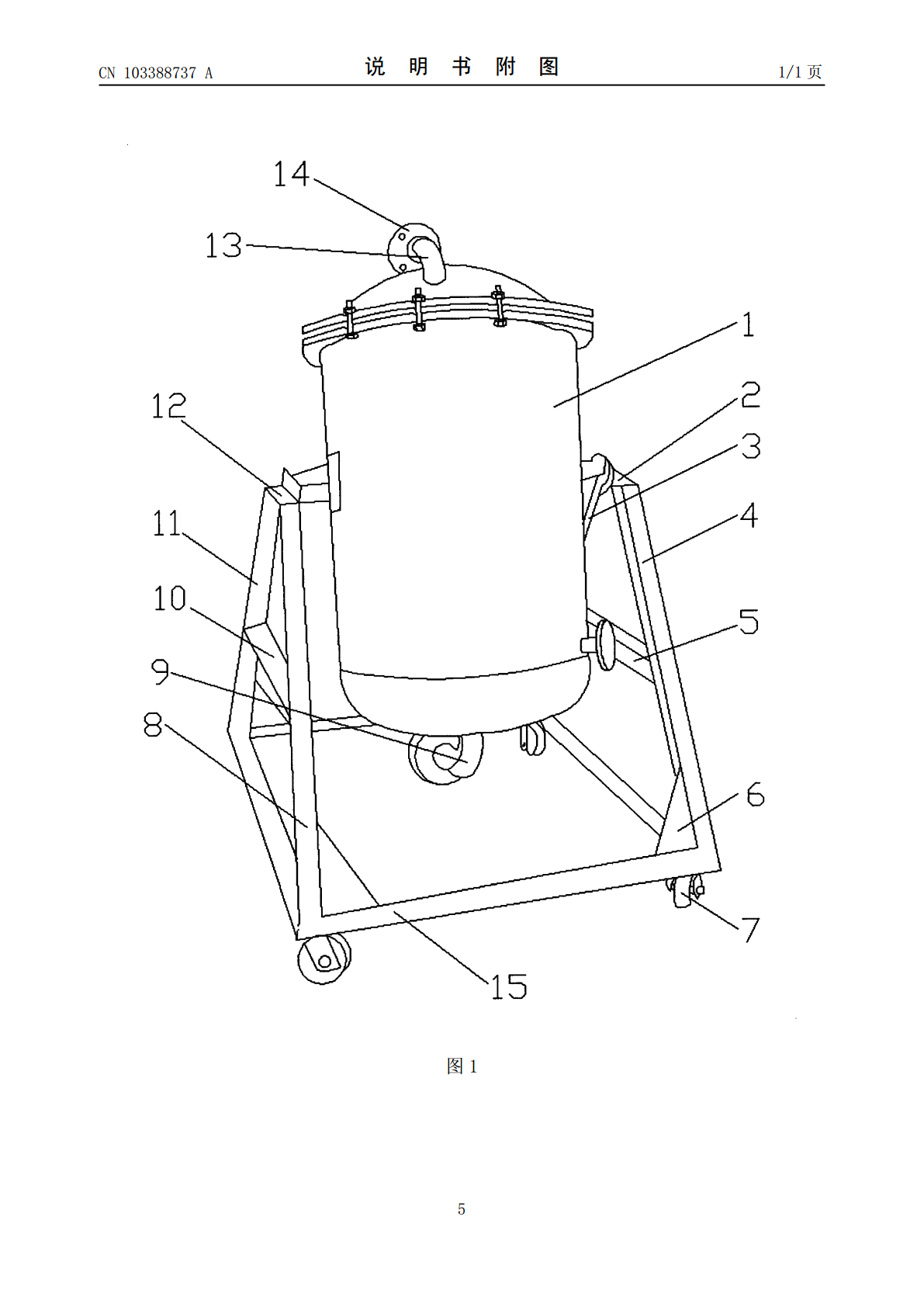

(19)中华人民共和国国家知识产权局*CN103388737A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103388737103388737A(43)申请公布日2013.11.13(21)申请号201310276270.0(22)申请日2013.07.01(71)申请人安徽省旌德县天益医药化工厂地址242000安徽省宣城市旌德县旌阳镇观音阁(72)发明人卢益民(51)Int.Cl.F17C1/00(2006.01)F17C13/08(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种压力罐(57)摘要本发明属于化工生产业使用设备领域，更具体的涉及一种化工生产设备中使用的压力罐领域。一种压力罐，包括压力罐本体，压力罐本体上设置有支撑架，支撑架包括矩形的底架，底架的四个角上分别设置有支撑腿一、支撑腿二、支撑腿三、支撑腿四，支撑腿一和支撑腿二顶部设置有连接板一，支撑腿三和支撑腿四顶部设置有连接板二，连接板一和连接板二与压力罐本体固接，底架底部四个角上设置有转动轮。采用本发明技术方案的一种压力罐，使用时可以快速的搬运和移动，节省了搬运的人力及物力，节省了成本，本发明的一种压力罐，使用时与其他装置安装连接方便，操作快捷，节省了大量的时间。CN103388737ACN10387ACN103388737A权利要求书1/1页1.一种压力罐，包括压力罐本体，其特征在于：所述压力罐本体上设置有支撑架，所述支撑架包括矩形的底架，所述底架的四个角上分别设置有支撑腿一、支撑腿二、支撑腿三、支撑腿四，所述支撑腿一和支撑腿二顶部设置有连接板一，所述支撑腿三和支撑腿四顶部设置有连接板二，所述连接板一和连接板二与压力罐本体固接，所述底架底部四个角上设置有转动轮。2.根据权利要求1所述的一种压力罐，其特征在于：所述支撑腿一、支撑腿二、支撑腿三、支撑腿四与与底架间设有加强板。3.根据权利要求1所述的一种压力罐，其特征在于：所述支撑腿一和支撑腿二中部设有加强条一。4.根据权利要求1所述的一种压力罐，其特征在于：所述支撑腿三和支撑腿四中部设有加强条二。5.根据权利要求1所述的一种压力罐，其特征在于：所述压力罐本体顶部设置有出气管。6.根据权利要求5所述的一种压力罐，其特征在于：所述压力罐本体底部设置有进气管。7.根据权利要求5或6所述的一种压力罐，其特征在于：所述出气管和进气管外端部分别设置有连接法兰。2CN103388737A说明书1/2页一种压力罐技术领域[0001]本发明属于化工生产业使用设备领域，更具体的涉及一种化工生产设备中使用的压力罐领域。技术背景[0002]压力罐是化工生产中常使用的一种设备，压力罐内部密封装有生产中所需要的气体，在生产过程中经常需要向压力罐内部灌装气体，因压力罐对密封效果要求较高，所以导致压力罐重量较大，不易搬动和移动，搬动时要借助叉车或大量的人员人工，造成的大量的浪费，且在操作过程中会有一定的操作危险存在。发明内容[0003]本发明要解决的技术问题是提供易于搬运操作的压力罐。[0004]为解决上述技术问题，本发明提供一种压力罐，包括压力罐本体，压力罐本体上设置有支撑架，支撑架包括矩形的底架，底架的四个角上分别设置有支撑腿一、支撑腿二、支撑腿三、支撑腿四，支撑腿一和支撑腿二顶部设置有连接板一，支撑腿三和支撑腿四顶部设置有连接板二，连接板一和连接板二与压力罐本体固接，底架底部四个角上设置有转动轮。[0005]优选的，支撑腿一、支撑腿二、支撑腿三、支撑腿四与与底架间设有加强板。[0006]优选的，支撑腿一和支撑腿二中部设有加强条一。[0007]优选的，支撑腿三和支撑腿四中部设有加强条二。[0008]优选的，压力罐本体顶部设置有出气管。[0009]优选的，压力罐本体底部设置有进气管。[0010]优选的，出气管和进气管外端部分别设置有连接法兰。[0011]采用上述技术方案的有益效果是：一种压力罐，包括压力罐本体，压力罐本体上设置有支撑架，将压力罐设置于支撑架上，便于压力罐的移动和搬运，支撑架包括矩形的底架，底架的四个角上分别设置有支撑腿一、支撑腿二、支撑腿三、支撑腿四，支撑腿一和支撑腿二顶部设置有连接板一，支撑腿三和支撑腿四顶部设置有连接板二，连接板一和连接板二与压力罐本体固接，压力罐本体与支撑架固定连接，保证压力罐与支撑架整体的固定强度，压力罐在支撑架上悬空固定，压力罐不与地面接触，避免了搬运过程中压力罐与地面间的摩擦力，便于搬运移动，底架底部四个角上设置有转动轮，转动轮与地面间的接触面积小，搬运移动过程中受到的摩擦力小，支撑腿一、支撑腿二、支撑腿三、支撑腿四与与底架间设有加强板，加强板的设置增大了支撑架整体的强度，提高其使用寿命，支撑腿一和支撑腿二中部设有加强条一，支
