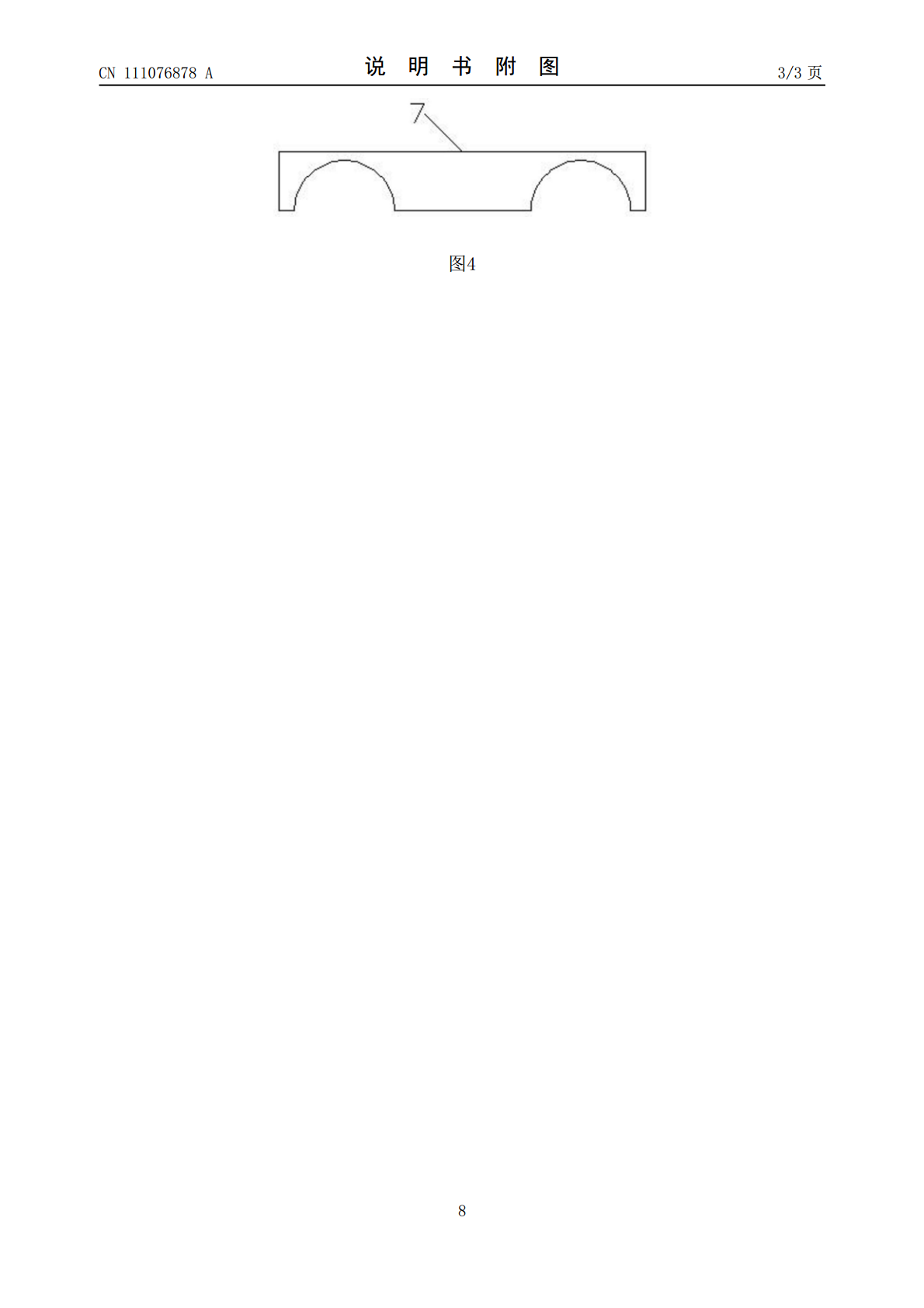

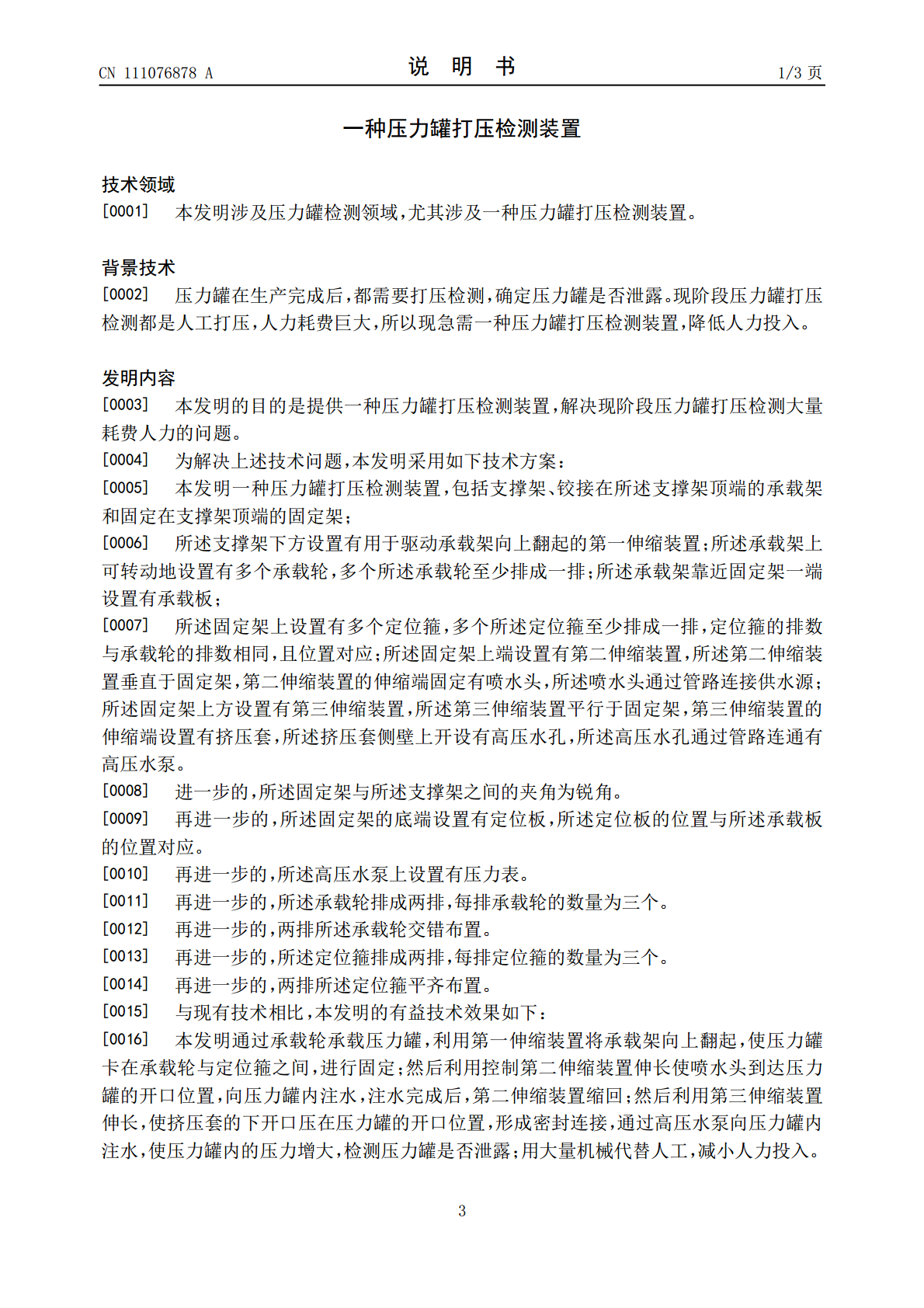

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111076878A(43)申请公布日2020.04.28(21)申请号202010000911.X(22)申请日2020.01.02(71)申请人宽城升华压力容器制造有限责任公司地址067600河北省承德市宽城县龙须门镇小龙须门村(72)发明人马建民(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人李兴林(51)Int.Cl.G01M3/32(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种压力罐打压检测装置(57)摘要本发明公开了一种压力罐打压检测装置,包括支撑架、承载架和固定架;支撑架下方设置有用于驱动承载架向上翻起的第一伸缩装置;固定架上端设置有第二伸缩装置,第二伸缩装置的伸缩端固定有喷水头;固定架上方设置有第三伸缩装置,第三伸缩装置的伸缩端设置有挤压套,挤压套侧壁上通过管路连通有高压水泵。本发明利用第一伸缩装置将承载架向上翻起,使压力罐进行固定;然后利用控制第二伸缩装置伸长使喷水头到达压力罐的开口位置,向压力罐内注水;然后利用第三伸缩装置伸长,使挤压套的下开口压在压力罐的开口位置,向压力罐内注水,使压力罐内的压力增大,检测压力罐是否泄露;用大量机械代替人工,减小人力投入。CN111076878ACN111076878A权利要求书1/1页1.一种压力罐打压检测装置,其特征在于:包括支撑架(1)、铰接在所述支撑架(1)顶端的承载架(2)和固定在支撑架(1)顶端的固定架(3);所述支撑架(1)下方设置有用于驱动承载架(2)向上翻起的第一伸缩装置(4);所述承载架(2)上可转动地设置有多个承载轮(5),多个所述承载轮(5)至少排成一排;所述承载架(2)靠近固定架(3)一端设置有承载板(6);所述固定架(3)上设置有多个定位箍(7),多个所述定位箍(7)至少排成一排,定位箍(7)的排数与承载轮(5)的排数相同,且位置对应;所述固定架(3)上端设置有第二伸缩装置(8),所述第二伸缩装置(8)垂直于固定架(3),第二伸缩装置(8)的伸缩端固定有喷水头(9),所述喷水头(9)通过管路连接供水源;所述固定架(3)上方设置有第三伸缩装置(10),所述第三伸缩装置(10)平行于固定架(3),第三伸缩装置(10)的伸缩端设置有挤压套(11),所述挤压套(11)侧壁上开设有高压水孔(12),所述高压水孔(12)通过管路连通有高压水泵(13)。2.根据权利要求1所述的压力罐打压检测装置,其特征在于:所述固定架(3)与所述支撑架(1)之间的夹角为锐角。3.根据权利要求1所述的压力罐打压检测装置,其特征在于:所述固定架(3)的底端设置有定位板(14),所述定位板(14)的位置与所述承载板(6)的位置对应。4.根据权利要求1所述的压力罐打压检测装置,其特征在于:所述高压水泵(13)上设置有压力表(15)。5.根据权利要求1所述的压力罐打压检测装置,其特征在于:所述承载轮(5)排成两排,每排承载轮(5)的数量为三个。6.根据权利要求5所述的压力罐打压检测装置,其特征在于:两排所述承载轮(5)交错布置。7.根据权利要求1所述的压力罐打压检测装置,其特征在于:所述定位箍(7)排成两排,每排定位箍(7)的数量为三个。8.根据权利要求1所述的压力罐打压检测装置,其特征在于:两排所述定位箍(7)平齐布置。2CN111076878A说明书1/3页一种压力罐打压检测装置技术领域[0001]本发明涉及压力罐检测领域,尤其涉及一种压力罐打压检测装置。背景技术[0002]压力罐在生产完成后,都需要打压检测,确定压力罐是否泄露。现阶段压力罐打压检测都是人工打压,人力耗费巨大,所以现急需一种压力罐打压检测装置,降低人力投入。发明内容[0003]本发明的目的是提供一种压力罐打压检测装置,解决现阶段压力罐打压检测大量耗费人力的问题。[0004]为解决上述技术问题,本发明采用如下技术方案:[0005]本发明一种压力罐打压检测装置,包括支撑架、铰接在所述支撑架顶端的承载架和固定在支撑架顶端的固定架;[0006]所述支撑架下方设置有用于驱动承载架向上翻起的第一伸缩装置;所述承载架上可转动地设置有多个承载轮,多个所述承载轮至少排成一排;所述承载架靠近固定架一端设置有承载板;[0007]所述固定架上设置有多个定位箍,多个所述定位箍至少排成一排,定位箍的排数与承载轮的排数相同,且位置对应;所述固定架上端设置有第二伸缩装置,所述第二伸缩装置垂直于固定架,第二伸缩装置的伸缩端固定有喷水头,所述喷水头通过管路连接供水源;所述固定架上方设置有第三伸缩装置,所述第三伸缩装置平行于固定架,第三伸缩装置的伸缩端设置有挤压套,所述挤压套侧壁上开设有高压水孔,所述高压水孔通过管路连通有高压
