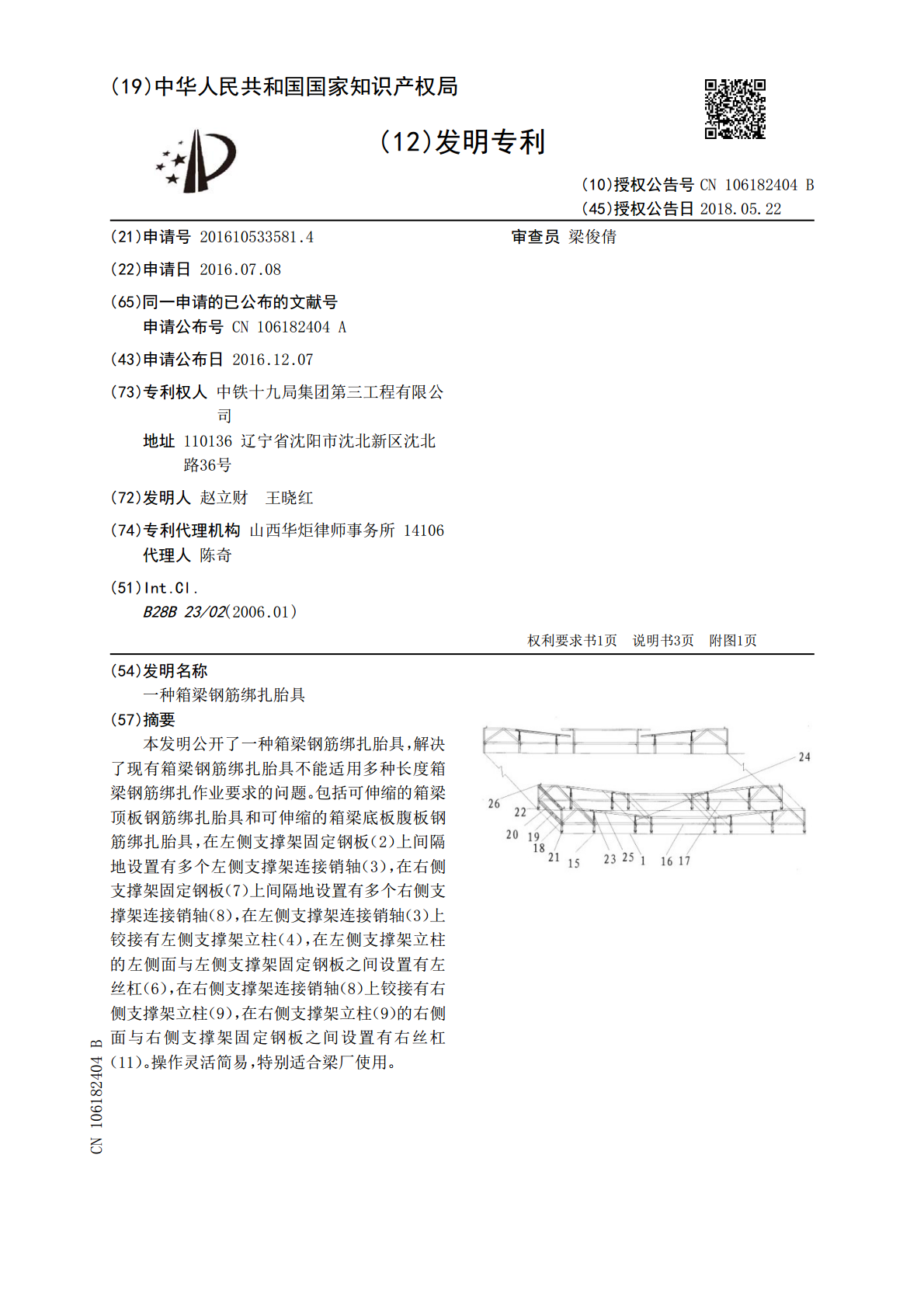

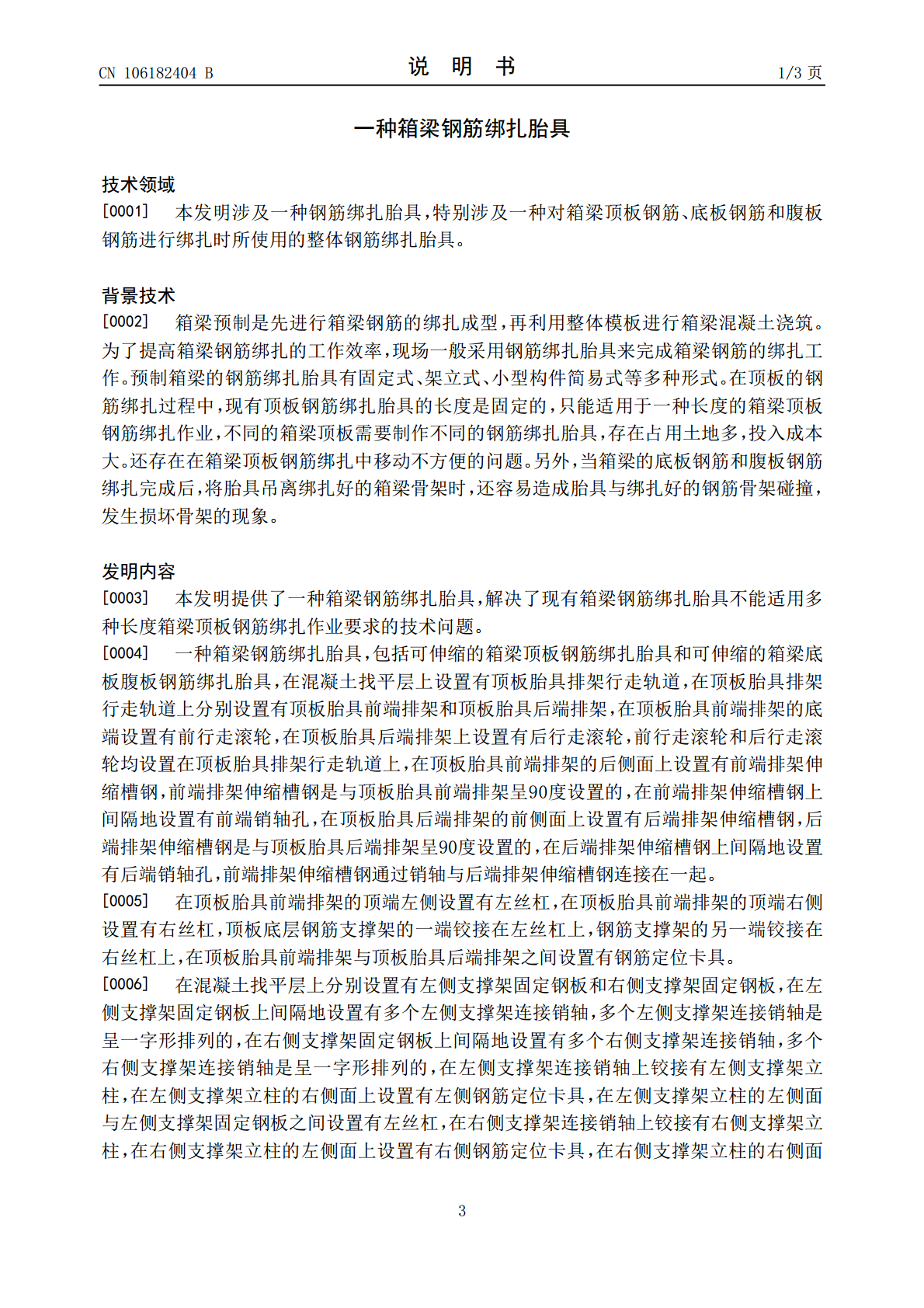

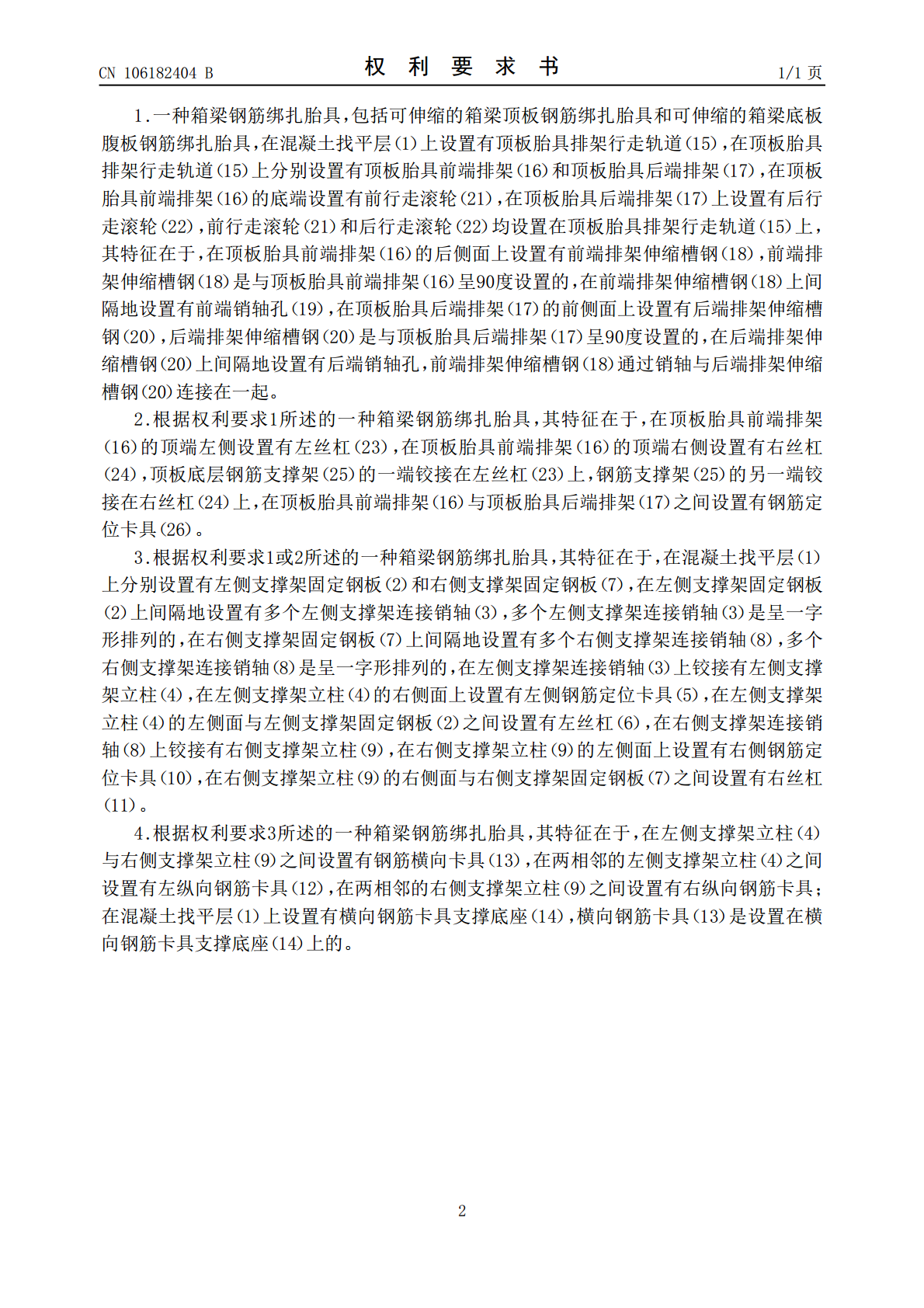

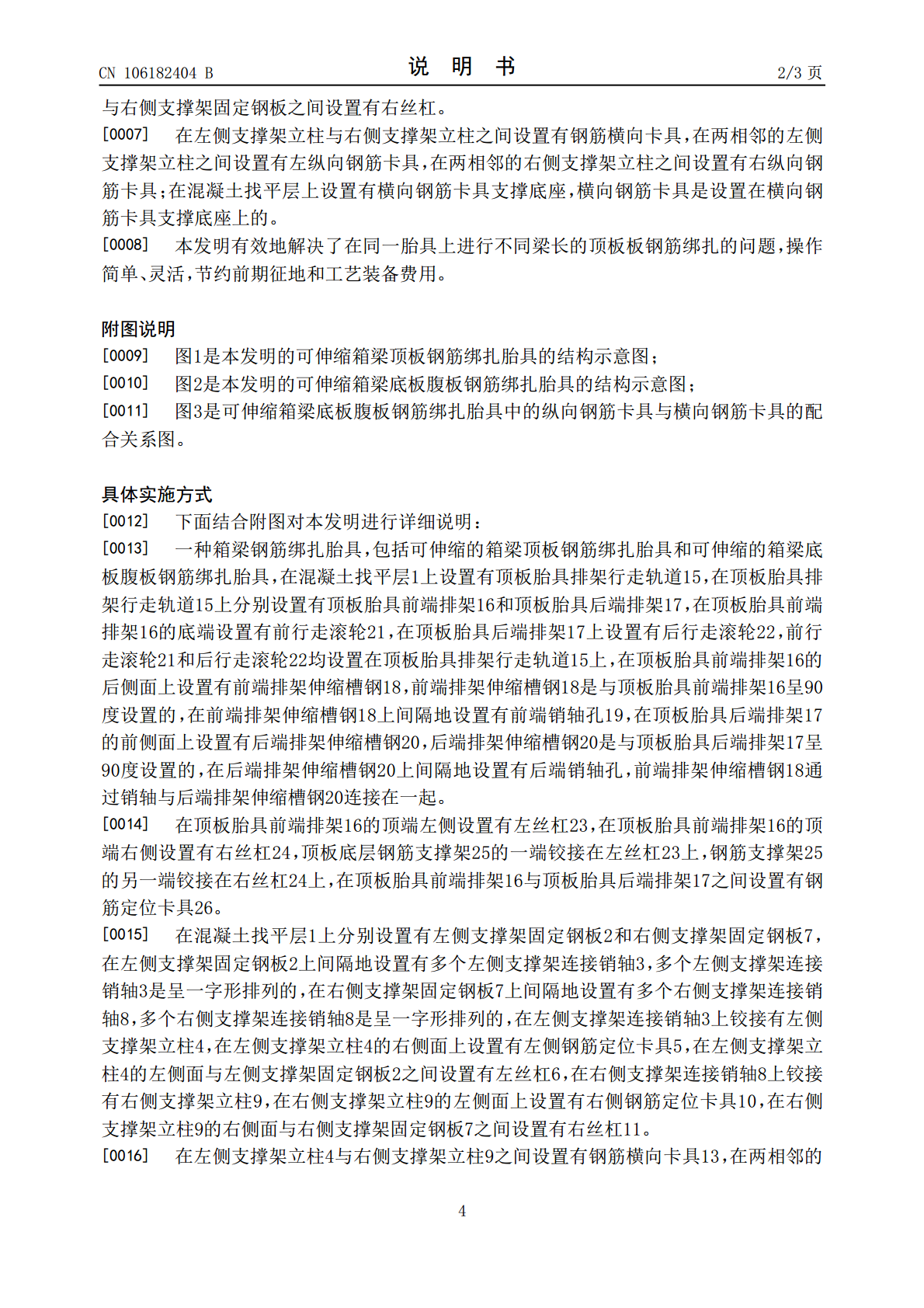

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号CN106182404B(45)授权公告日2018.05.22(21)申请号201610533581.4审查员梁俊倩(22)申请日2016.07.08(65)同一申请的已公布的文献号申请公布号CN106182404A(43)申请公布日2016.12.07(73)专利权人中铁十九局集团第三工程有限公司地址110136辽宁省沈阳市沈北新区沈北路36号(72)发明人赵立财王晓红(74)专利代理机构山西华炬律师事务所14106代理人陈奇(51)Int.Cl.B28B23/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种箱梁钢筋绑扎胎具(57)摘要本发明公开了一种箱梁钢筋绑扎胎具，解决了现有箱梁钢筋绑扎胎具不能适用多种长度箱梁钢筋绑扎作业要求的问题。包括可伸缩的箱梁顶板钢筋绑扎胎具和可伸缩的箱梁底板腹板钢筋绑扎胎具，在左侧支撑架固定钢板（2）上间隔地设置有多个左侧支撑架连接销轴（3），在右侧支撑架固定钢板（7）上间隔地设置有多个右侧支撑架连接销轴（8），在左侧支撑架连接销轴（3）上铰接有左侧支撑架立柱（4），在左侧支撑架立柱的左侧面与左侧支撑架固定钢板之间设置有左丝杠（6），在右侧支撑架连接销轴（8）上铰接有右侧支撑架立柱（9），在右侧支撑架立柱（9）的右侧面与右侧支撑架固定钢板之间设置有右丝杠（11）。操作灵活简易，特别适合梁厂使用。CN106182404BCN106182404B权利要求书1/1页1.一种箱梁钢筋绑扎胎具，包括可伸缩的箱梁顶板钢筋绑扎胎具和可伸缩的箱梁底板腹板钢筋绑扎胎具，在混凝土找平层（1）上设置有顶板胎具排架行走轨道（15），在顶板胎具排架行走轨道（15）上分别设置有顶板胎具前端排架（16）和顶板胎具后端排架（17），在顶板胎具前端排架（16）的底端设置有前行走滚轮（21），在顶板胎具后端排架（17）上设置有后行走滚轮（22），前行走滚轮（21）和后行走滚轮（22）均设置在顶板胎具排架行走轨道（15）上，其特征在于，在顶板胎具前端排架（16）的后侧面上设置有前端排架伸缩槽钢（18），前端排架伸缩槽钢（18）是与顶板胎具前端排架（16）呈90度设置的，在前端排架伸缩槽钢（18）上间隔地设置有前端销轴孔（19），在顶板胎具后端排架（17）的前侧面上设置有后端排架伸缩槽钢（20），后端排架伸缩槽钢（20）是与顶板胎具后端排架（17）呈90度设置的，在后端排架伸缩槽钢（20）上间隔地设置有后端销轴孔，前端排架伸缩槽钢（18）通过销轴与后端排架伸缩槽钢（20）连接在一起。2.根据权利要求1所述的一种箱梁钢筋绑扎胎具，其特征在于，在顶板胎具前端排架（16）的顶端左侧设置有左丝杠（23），在顶板胎具前端排架（16）的顶端右侧设置有右丝杠（24），顶板底层钢筋支撑架（25）的一端铰接在左丝杠（23）上，钢筋支撑架（25）的另一端铰接在右丝杠（24）上，在顶板胎具前端排架（16）与顶板胎具后端排架（17）之间设置有钢筋定位卡具（26）。3.根据权利要求1或2所述的一种箱梁钢筋绑扎胎具，其特征在于，在混凝土找平层（1）上分别设置有左侧支撑架固定钢板（2）和右侧支撑架固定钢板（7），在左侧支撑架固定钢板（2）上间隔地设置有多个左侧支撑架连接销轴（3），多个左侧支撑架连接销轴（3）是呈一字形排列的，在右侧支撑架固定钢板（7）上间隔地设置有多个右侧支撑架连接销轴（8），多个右侧支撑架连接销轴（8）是呈一字形排列的，在左侧支撑架连接销轴（3）上铰接有左侧支撑架立柱（4），在左侧支撑架立柱（4）的右侧面上设置有左侧钢筋定位卡具（5），在左侧支撑架立柱（4）的左侧面与左侧支撑架固定钢板（2）之间设置有左丝杠（6），在右侧支撑架连接销轴（8）上铰接有右侧支撑架立柱（9），在右侧支撑架立柱（9）的左侧面上设置有右侧钢筋定位卡具（10），在右侧支撑架立柱（9）的右侧面与右侧支撑架固定钢板（7）之间设置有右丝杠（11）。4.根据权利要求3所述的一种箱梁钢筋绑扎胎具，其特征在于，在左侧支撑架立柱（4）与右侧支撑架立柱（9）之间设置有钢筋横向卡具（13），在两相邻的左侧支撑架立柱（4）之间设置有左纵向钢筋卡具（12），在两相邻的右侧支撑架立柱（9）之间设置有右纵向钢筋卡具；在混凝土找平层（1）上设置有横向钢筋卡具支撑底座（14），横向钢筋卡具（13）是设置在横向钢筋卡具支撑底座（14）上的。2CN106182404B说明书1/3页一种箱梁钢筋绑扎胎具技术领域[0001]本发明涉及一种钢筋绑扎胎具，特别涉及一种对箱梁顶板钢筋、底板钢筋和腹板钢筋进行绑扎时所使用的整体钢筋绑扎胎具。背景技术[0002]箱梁预制是先进行箱梁钢筋的绑扎成型，再利用整体模板进行箱梁混凝土浇
