梁场用钢筋绑扎胎具内的钢筋调直装置.pdf

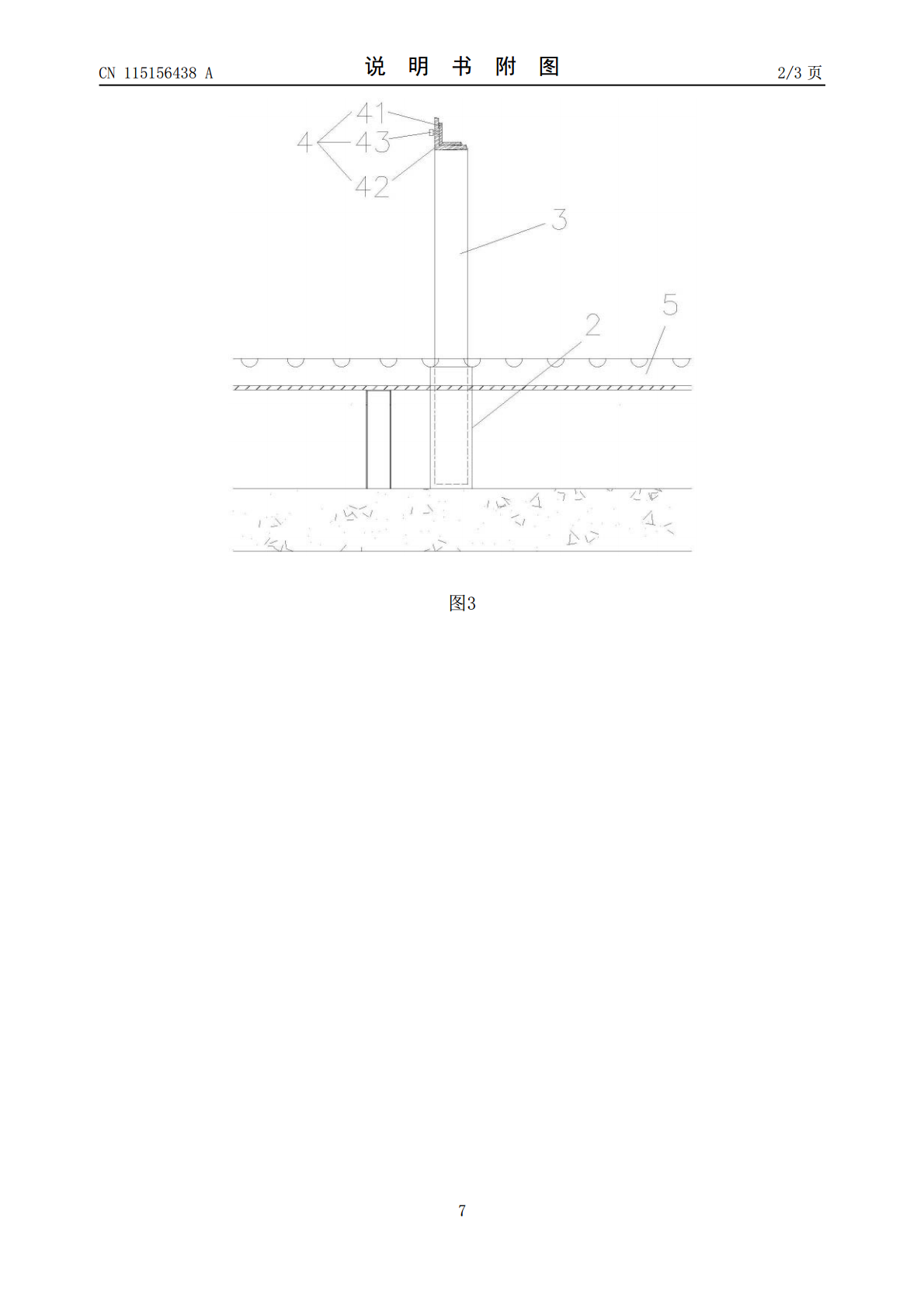

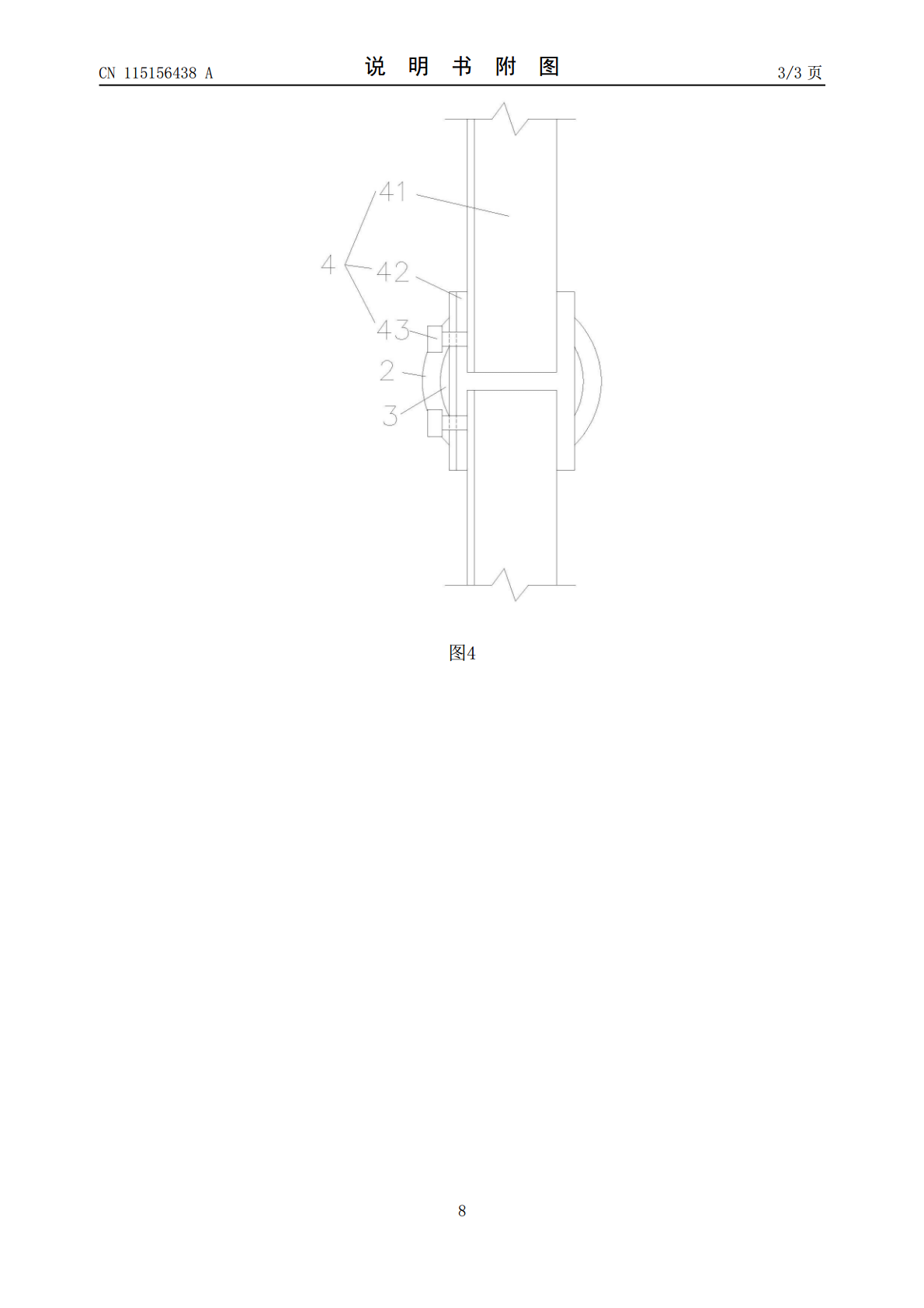

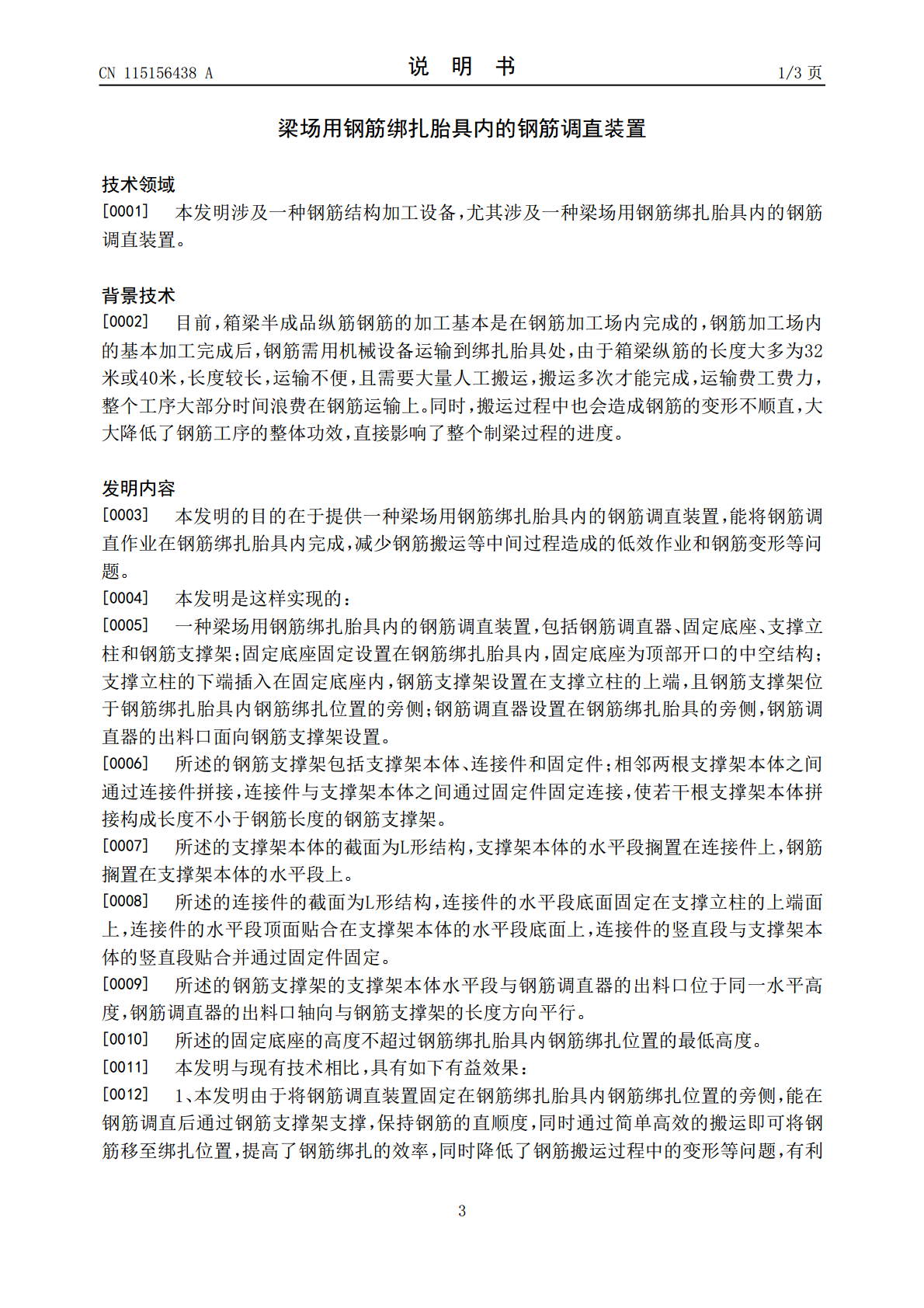

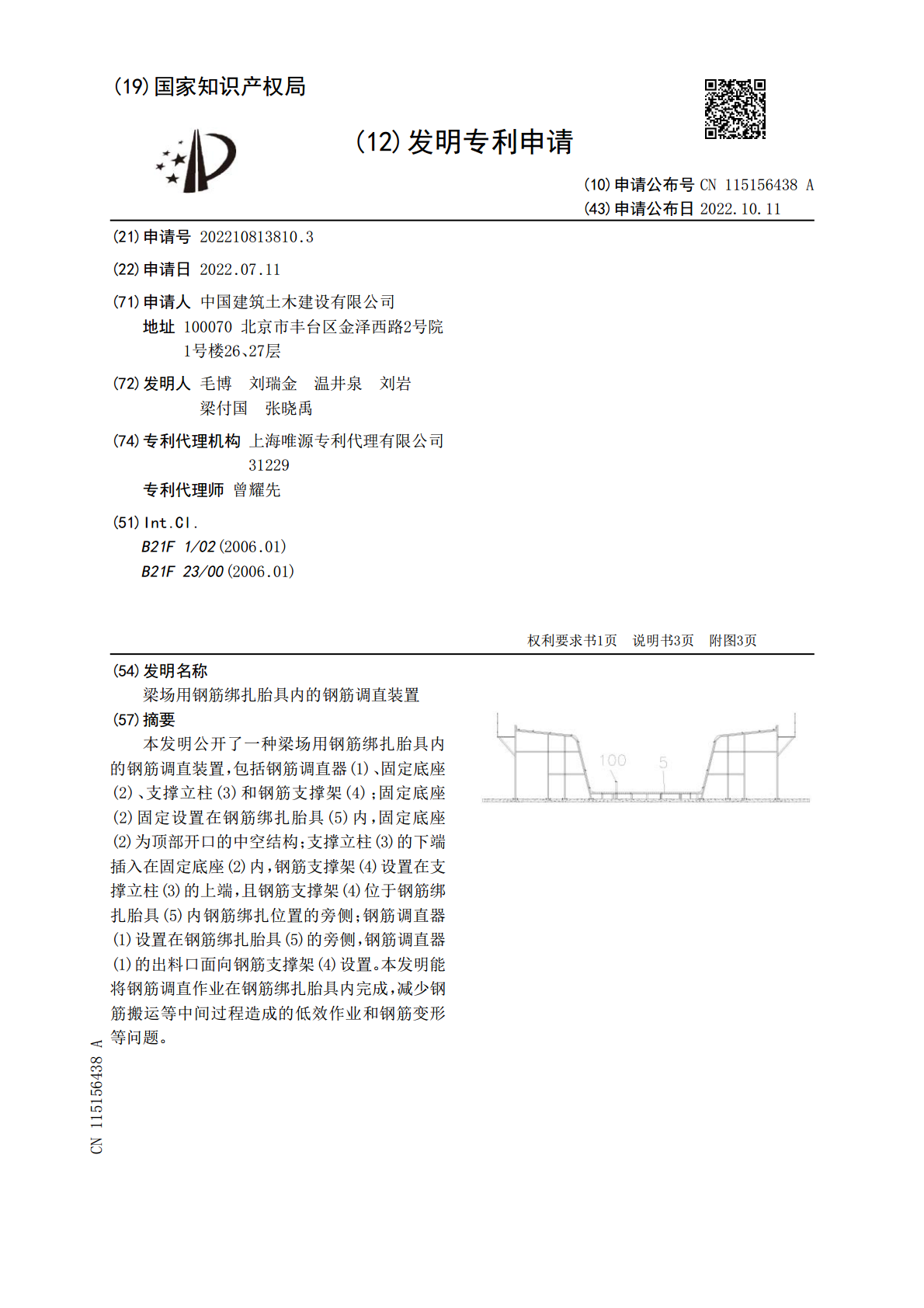

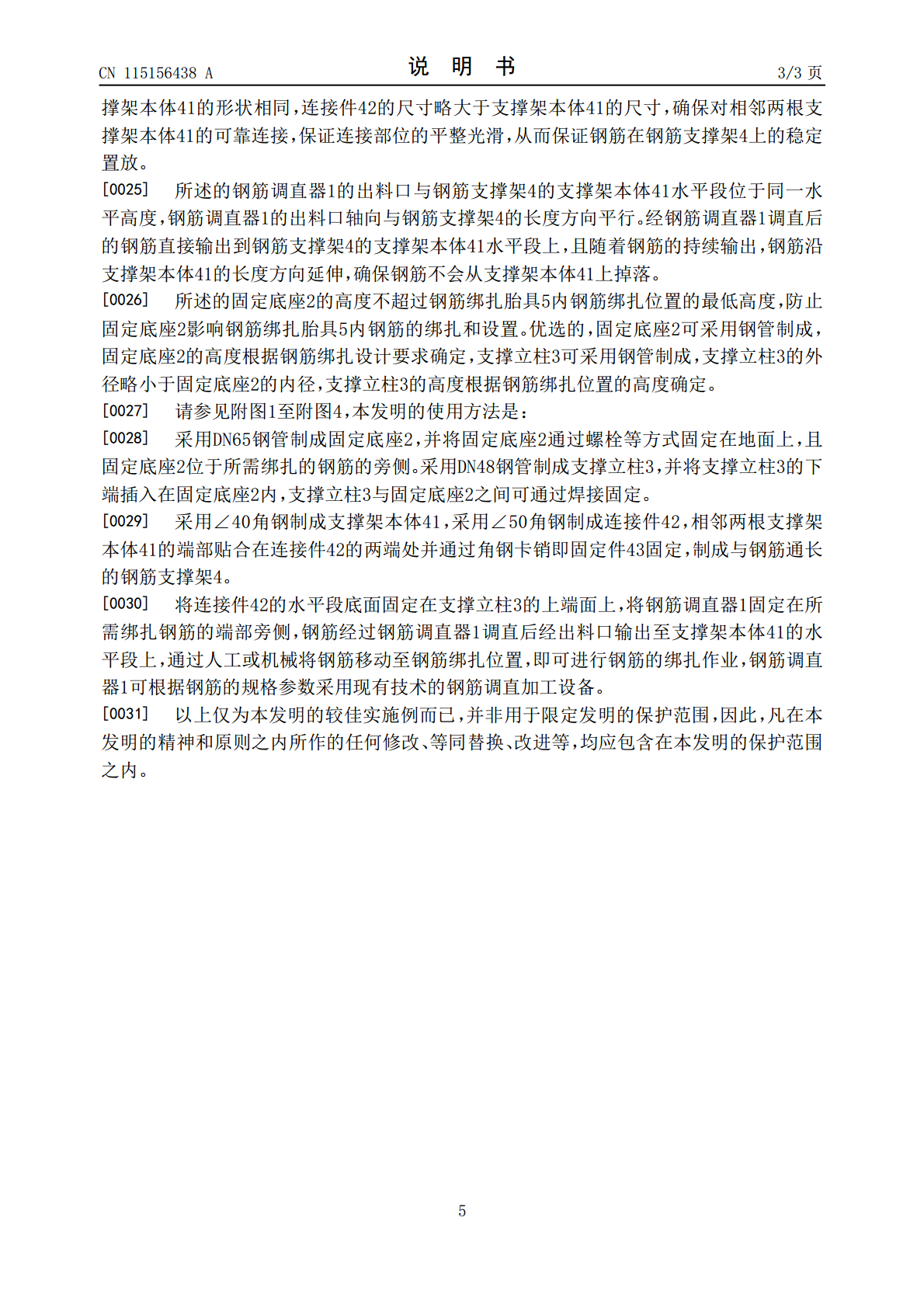

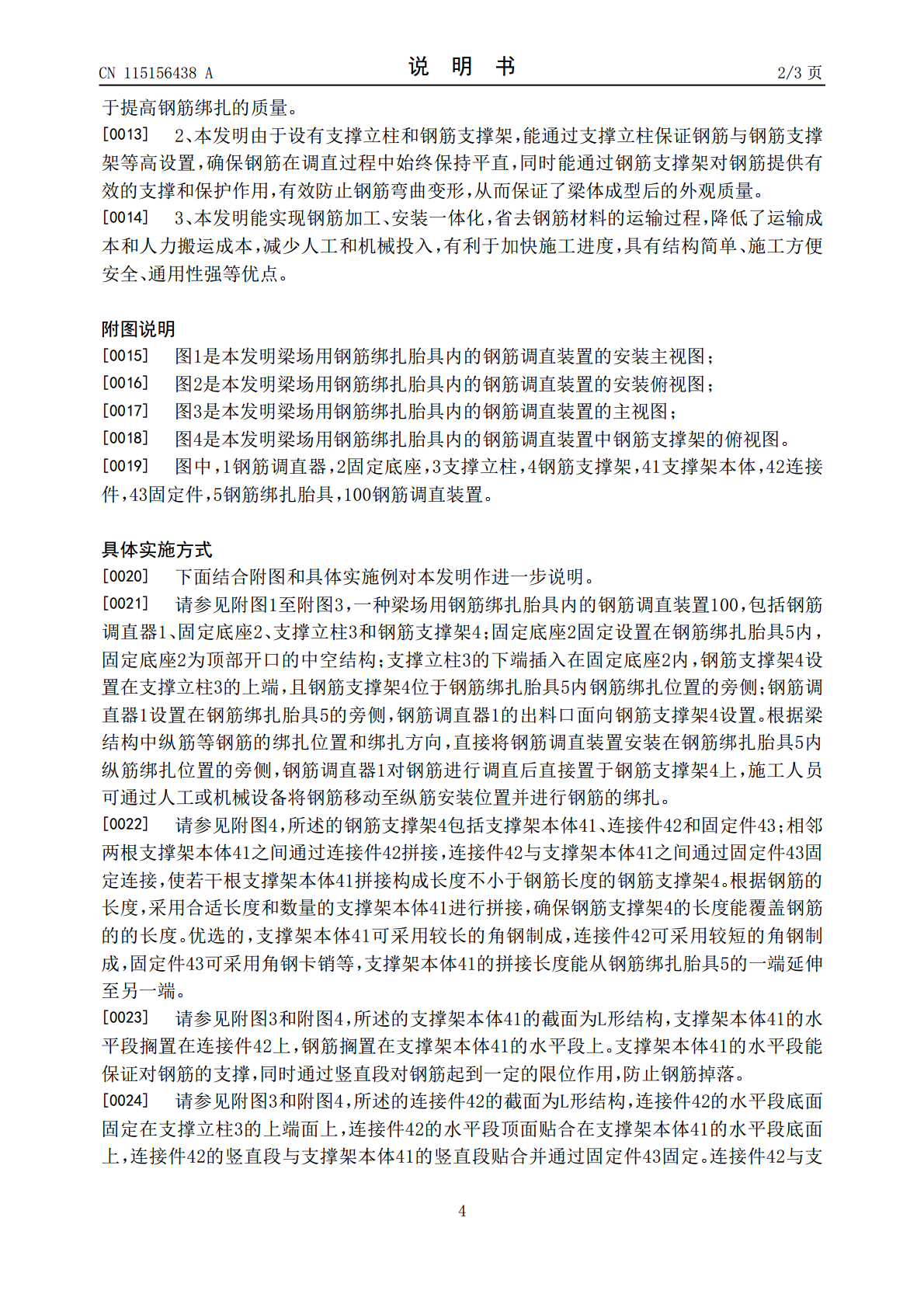

本发明公开了一种梁场用钢筋绑扎胎具内的钢筋调直装置,包括钢筋调直器(1)、固定底座(2)、支撑立柱(3)和钢筋支撑架(4);固定底座(2)固定设置在钢筋绑扎胎具(5)内,固定底座(2)为顶部开口的中空结构;支撑立柱(3)的下端插入在固定底座(2)内,钢筋支撑架(4)设置在支撑立柱(3)的上端,且钢筋支撑架(4)位于钢筋绑扎胎具(5)内钢筋绑扎位置的旁侧;钢筋调直器(1)设置在钢筋绑扎胎具(5)的旁侧,钢筋调直器(1)的出料口面向钢筋支撑架(4)设置。本发明能将钢筋调直作业在钢筋绑扎胎具内完成,减少钢筋搬运
2023-05-24
10
240KB
一种箱梁钢筋绑扎胎具.pdf
本发明公开了一种箱梁钢筋绑扎胎具，解决了现有箱梁钢筋绑扎胎具不能适用多种长度箱梁钢筋绑扎作业要求的问题。包括可伸缩的箱梁顶板钢筋绑扎胎具和可伸缩的箱梁底板腹板钢筋绑扎胎具，在左侧支撑架固定钢板（2）上间隔地设置有多个左侧支撑架连接销轴（3），在右侧支撑架固定钢板（7）上间隔地设置有多个右侧支撑架连接销轴（8），在左侧支撑架连接销轴（3）上铰接有左侧支撑架立柱（4），在左侧支撑架立柱的左侧面与左侧支撑架固定钢板之间设置有左丝杠（6），在右侧支撑架连接销轴（8）上铰接有右侧支撑架立柱（9），在右侧支撑架立柱（
2023-06-02
10
308KB
建筑用钢筋调直切断及除锈装置.pdf
本发明提供了一种建筑用钢筋调直切断及除锈装置，属于建筑机械领域，包括箱体、盛物台和工字滚轮；所述盛物台内部固定连接隔板；所述隔板上方设有第一电动机；所述第一电动机上方固定连接转轴；所述转轴穿过工字滚轮；所述工字滚轮上缠绕钢筋；所述钢筋通过箱体左侧上方的钢筋进口伸入箱体内部；本发明通过辊轮的挤压作用对钢筋进行调直；通过斜齿轮的传动和液压缸的控制伸缩杆的上下运动实现钢筋的切断；旋转转台作为一个临时的承载钢筋的平台，当切断后的钢筋积累到一定量时，有伸缩杆控制旋转转台向下旋转，钢筋由排料通道进入限位箱；排料通道内
2023-09-01
10
690KB
盖板梁钢筋绑扎支撑装置.pdf
本发明公开了一种盖板梁钢筋绑扎支撑装置，包括：支撑座、支撑杆和具有托盘的顶托，顶托与支撑座可拆卸连接，支撑杆与托盘连接。上述的盖板梁钢筋绑扎支撑装置可以从盖板梁钢筋下方对盖板梁钢筋进行抬高支撑，施工方便、安装效率高、承载力高，能够提高盖板梁钢筋绑扎效率，有效保证施工工期。并且，上述的盖板梁钢筋绑扎支撑装置结构简单、成本低廉，采用施工现场的废旧钢筋、钢板等材料即可制成，能够有效节省施工成本，且利于环保。
2023-05-29
10
332KB
梁钢筋绑扎要点.docx
梁钢筋绑扎要点梁钢筋先用要点梁柱节点处钢筋成株，应当合理安排工序，在梁纵筋锚入或沿着柱后再先用节点区的柱箍筋，最后再先用节点外的梁缝筋。按图纸设计及规范建议在梁端加密缝筋，主次梁相交处设置沿主梁设置吊筋。当主次梁等低时，相交处主梁纵筋在下，次梁纵筋在上。上下铁多排钢筋应当枕头长钢筋隔开。梁的支座负筋的数量及边线应当按图纸设计建议，先用中严禁随意将第一排的负筋放到第二排的边线。梁筋先用回去后，拆毁临时支撑架，将梁掉入梁底模上，将梁边线阳入正，垫塑料垫块，底部垫块间距600mm，侧面垫块间距800mm。
2024-06-30
10
36KB
