保温管焊接成型装置.pdf

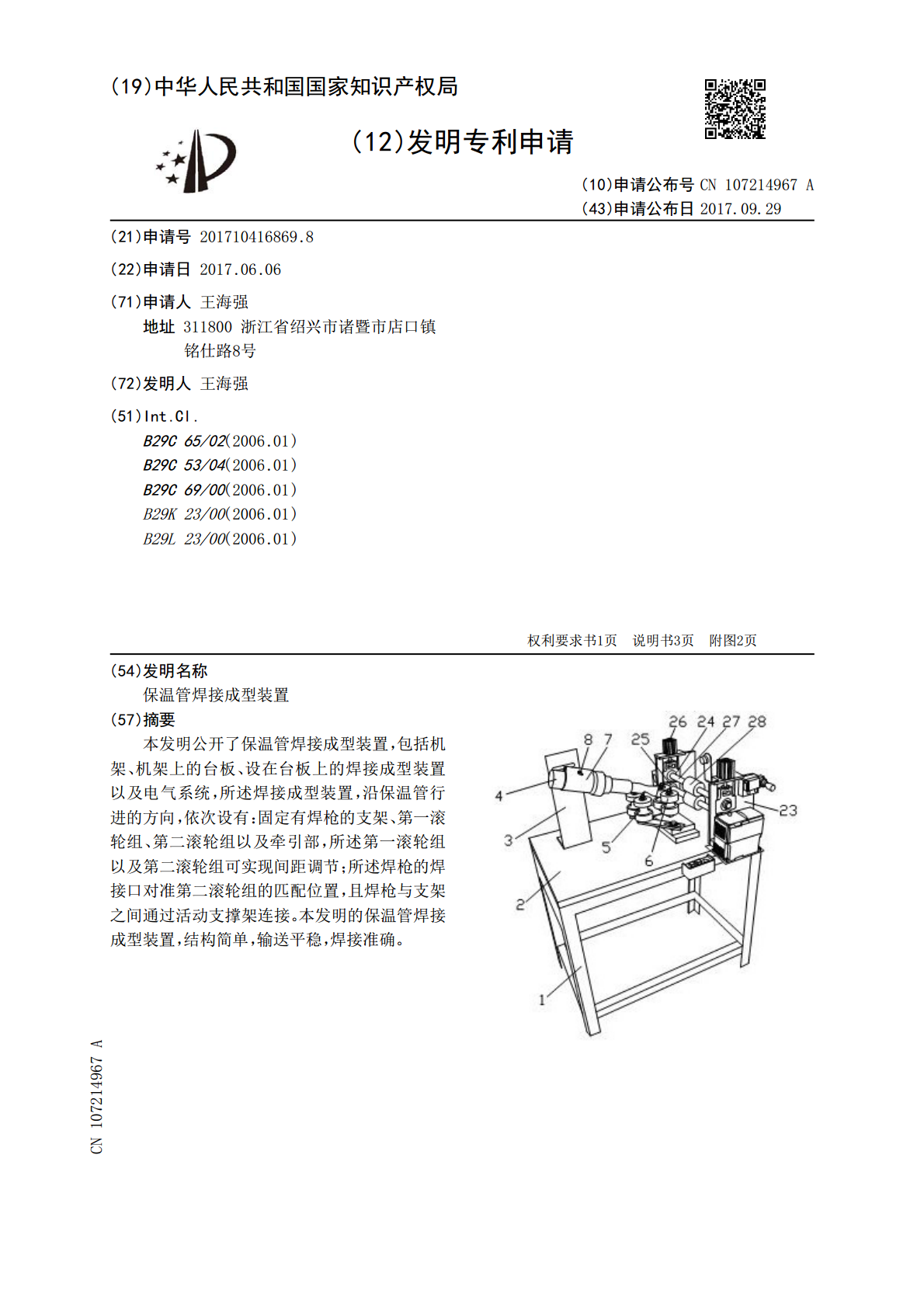

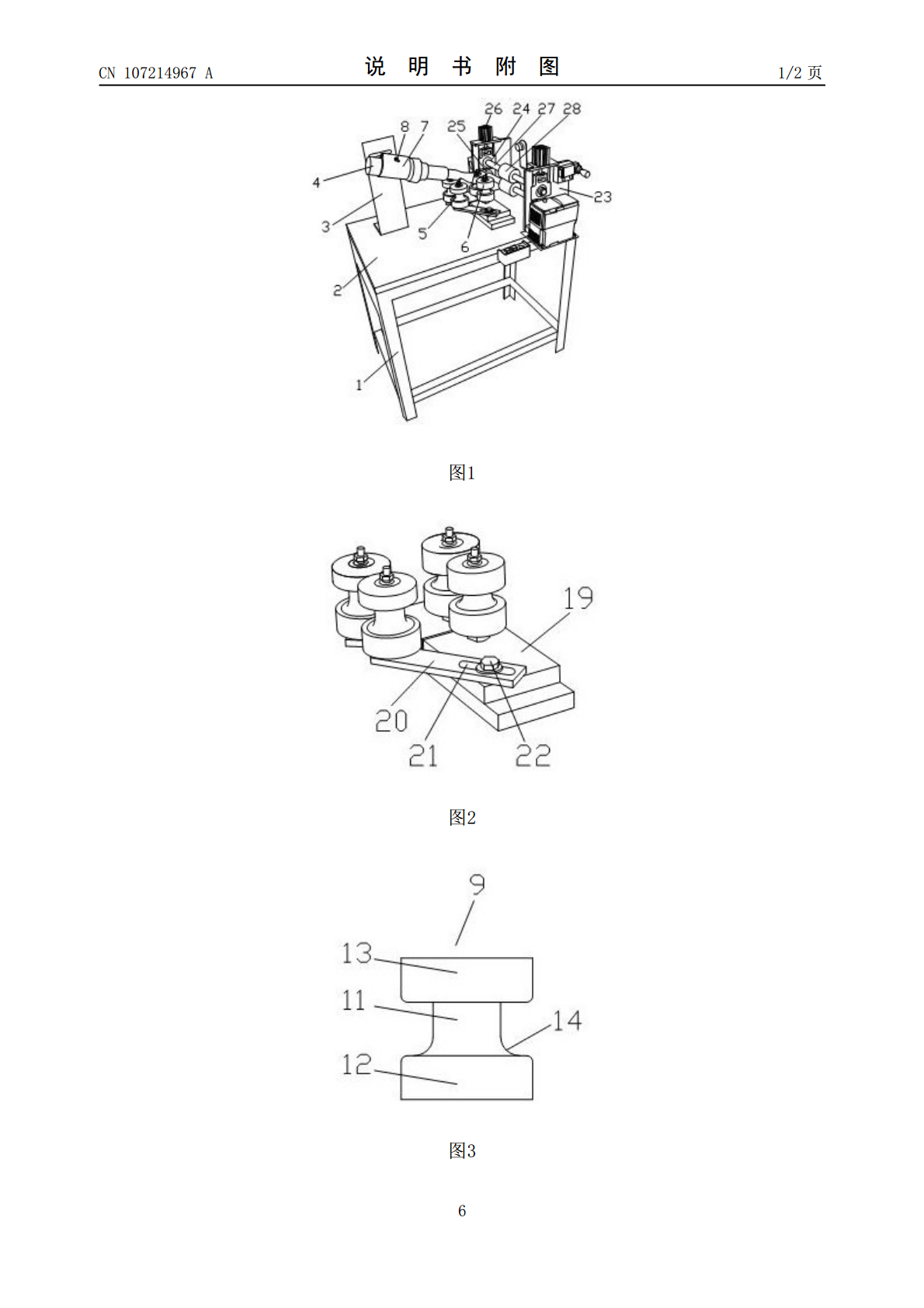

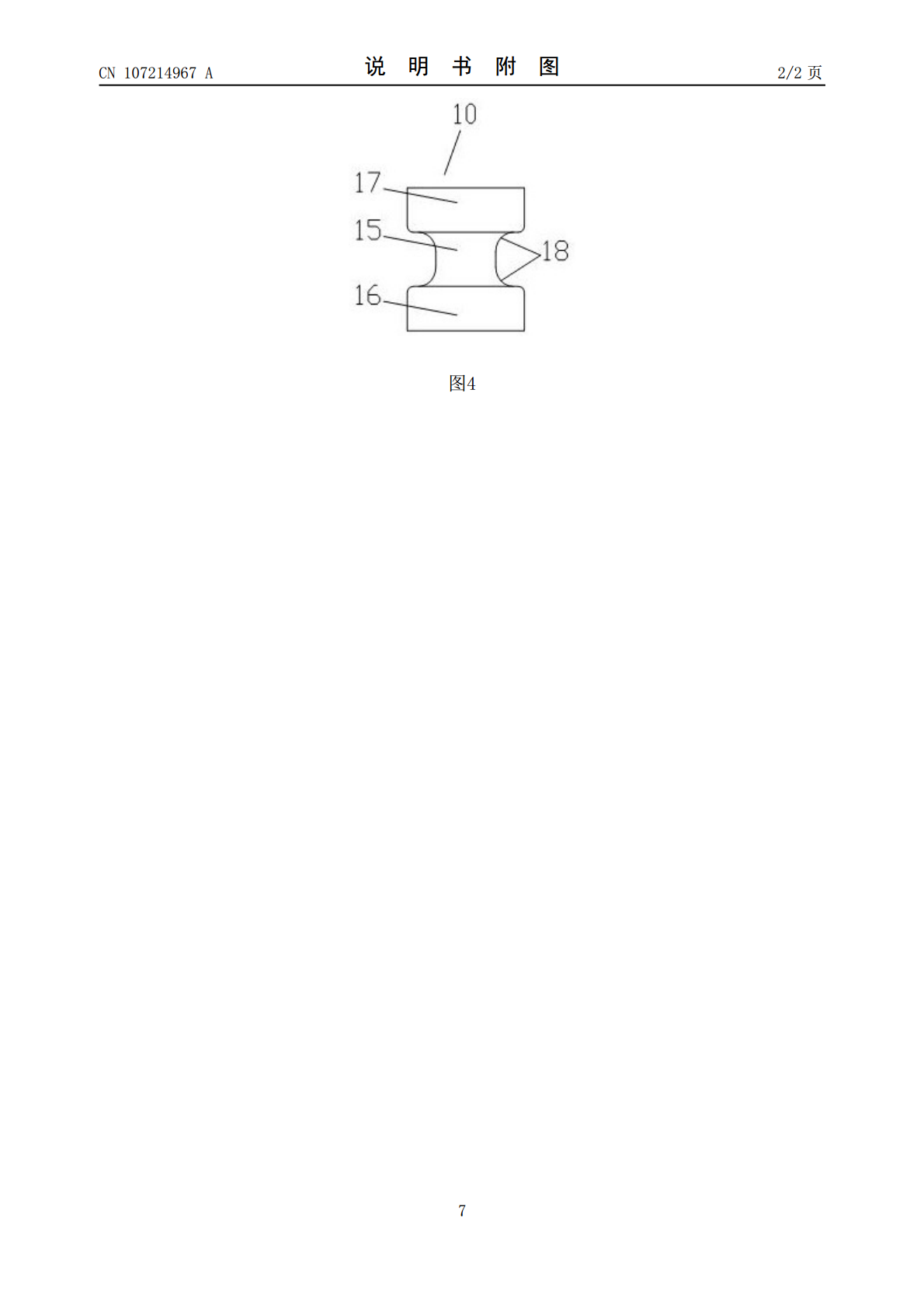

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107214967A(43)申请公布日2017.09.29(21)申请号201710416869.8(22)申请日2017.06.06(71)申请人王海强地址311800浙江省绍兴市诸暨市店口镇铭仕路8号(72)发明人王海强(51)Int.Cl.B29C65/02(2006.01)B29C53/04(2006.01)B29C69/00(2006.01)B29K23/00(2006.01)B29L23/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称保温管焊接成型装置(57)摘要本发明公开了保温管焊接成型装置，包括机架、机架上的台板、设在台板上的焊接成型装置以及电气系统，所述焊接成型装置，沿保温管行进的方向，依次设有：固定有焊枪的支架、第一滚轮组、第二滚轮组以及牵引部，所述第一滚轮组以及第二滚轮组可实现间距调节；所述焊枪的焊接口对准第二滚轮组的匹配位置，且焊枪与支架之间通过活动支撑架连接。本发明的保温管焊接成型装置，结构简单，输送平稳，焊接准确。CN107214967ACN107214967A权利要求书1/1页1.保温管焊接成型装置，包括机架、机架上的台板、设在台板上的焊接成型装置以及电气系统，其特征在于：所述焊接成型装置，沿保温管行进的方向，依次设有：固定有焊枪的支架、第一滚轮组、第二滚轮组以及牵引部，所述第一滚轮组以及第二滚轮组可实现间距调节；所述焊枪的焊接口对准第二滚轮组的匹配位置，且焊枪与支架之间通过活动支撑架连接。2.根据权利要求1所述的保温管焊接成型装置，其特征在于：所述活动支撑架包括一设有开口的圆筒、焊接在圆筒上的两根支撑杆以及在圆筒开口处的锁紧机构，所述焊枪插设在圆筒内并通过锁紧机构锁紧；所述支架上设有一圆孔以及以圆孔为圆心的一端圆弧孔，所述圆筒上的其中一根支撑杆插设在圆孔内，另一根匹配在圆弧孔处，并通过螺母实现锁紧。3.根据权利要求1所述的保温管焊接成型装置，其特征在于：所述第一滚轮组包括左右间隔对称放置的两个滚轮，所述滚轮轴向呈竖直放置，包括滚轮本体、分别设置在滚轮本体两端的两个外滚轮，滚轮本体直径小于外滚轮直径，且滚轮本体与下端的外滚轮之间呈圆弧曲线过渡，与上端的外滚轮呈直角设计。4.根据权利要求1所述的保温管焊接成型装置，其特征在于：所述第二滚轮组包括左右间隔对称放置的两个滚轮，所述滚轮轴向呈竖直放置，包括包括滚轮本体、分别设置在滚轮本体两端的两个外滚轮，滚轮本体直径小于外滚轮直径，且滚轮本体与上、下端的外滚轮之间均呈圆弧曲线过渡；所述焊枪的焊接口对准两个滚轮之间的中心。5.根据权利要求1或3或4所述的保温管焊接成型装置，其特征在于：所述第二滚轮组的两个滚轮分别固定在一底板上，所述两块底板固定在台板上并且实现间距可调，在底板上还固定有一翼板，所述第一滚轮组的滚轮固定在翼板上。6.根据权利要求5所述的保温管焊接成型装置，其特征在于：所述翼板上挖有长腰孔，螺丝穿过长腰孔将翼板固定在底板上。7.根据权利要求1所述的保温管焊接成型装置，其特征在于：所述牵引部包括设置在台板两侧的侧板，所述侧板上均设有上、下放置的活动轴承座、定轴承座，所述活动轴承座通过气缸来实现上下移动，在对应的轴承座之间设有转轴，所述定轴承座上的转轴通过电机来实现转动，所述转轴上均套有辊筒。2CN107214967A说明书1/3页保温管焊接成型装置技术领域[0001]本发明涉及一种保温管焊接成型装置。背景技术[0002]保温管，是将各类管材与保温层及外层保护层复合的新型环保管材，被广泛应用于空调机至室外连接管及热水管道等领域。通常，保温管材质为XPE,具有良好的机械性能、保温性能、抗腐蚀性能、抗冲击性能、抗老化性能和卫生性能，成本低、使用寿命长。[0003]现有的保温管成型装置结构复杂，对保温管胚料板通常采用输送驱动的方式，这样容易使保温管胚料板输送不平稳均匀。发明内容[0004]本发明要解决现有的保温管成型装置输送部平稳均匀的技术问题。[0005]为解决上述技术问题，本发明保温管焊接成型装置的技术解决方案为：保温管焊接成型装置，包括机架、机架上的台板、设在台板上的焊接成型装置以及电气系统；所述焊接成型装置，沿保温管行进的方向，依次设有：固定有焊枪的支架、第一滚轮组、第二滚轮组以及牵引部，所述第一滚轮组以及第二滚轮组可实现间距调节；所述焊枪的焊接口对准第二滚轮组的匹配位置，且焊枪与支架之间通过活动支撑架连接。[0006]所述活动支撑架包括一设有开口的圆筒、焊接在圆筒上的两根支撑杆以及在圆筒开口处的锁紧机构，所述焊枪插设在圆筒内并通过锁紧机构锁紧；所述支架上设有一圆孔以及以圆孔为圆心的一端圆弧孔，所述圆筒上的其中一根支撑杆插设在圆孔内，另一根匹配在圆
