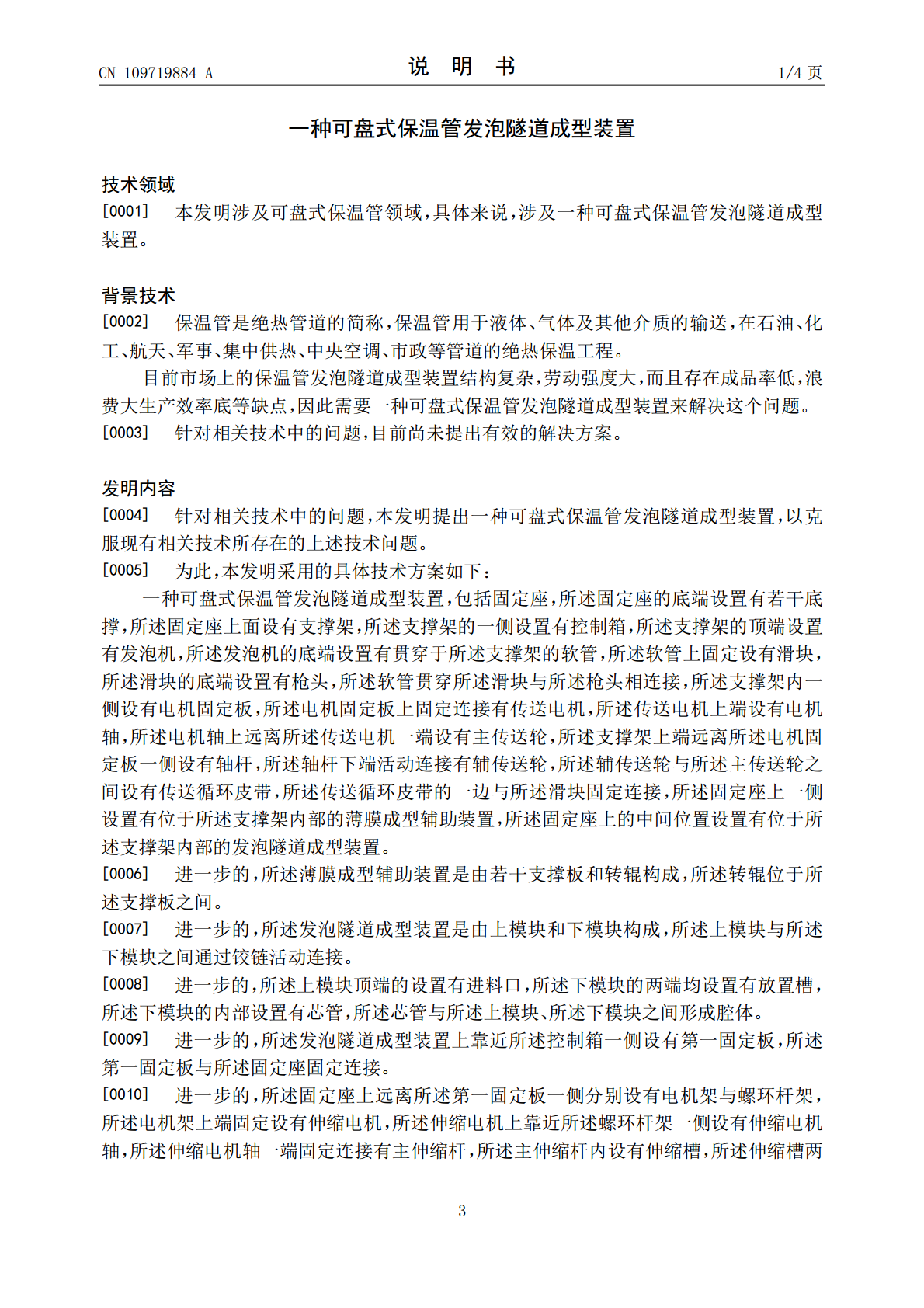

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109719884A(43)申请公布日2019.05.07(21)申请号201910033524.3(22)申请日2019.01.14(71)申请人河北昊天能源投资集团有限公司地址061000河北省沧州市盐山县平安大街西侧，凤凰路南侧(72)发明人张建兴张国玉张芳王振海王莹张文杰张宁张晓宇张丽(51)Int.Cl.B29C44/38(2006.01)B29L23/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种可盘式保温管发泡隧道成型装置(57)摘要本发明公开了一种可盘式保温管发泡隧道成型装置，包括固定座，所述固定座的底端设置有若干底撑，所述固定座上面设有支撑架，所述支撑架的一侧设置有控制箱，所述支撑架的顶端设置有发泡机，所述发泡机的底端设置有贯穿于所述支撑架的软管，所述软管上固定设有滑块，所述滑块的底端设置有枪头，所述软管贯穿所述滑块与所述枪头相连接，所述支撑架内一侧设有电机固定板，所述电机固定板上固定连接有传送电机，所述传送电机上端设有电机轴，所述电机轴上远离所述传送电机一端设有主传送轮，所述支撑架上端远离所述电机固定板一侧设有轴杆，所述轴杆下端活动连接有辅传送轮。有益效果：结构简单，能够提高发泡成型效率，减少浪费。CN109719884ACN109719884A权利要求书1/1页1.一种可盘式保温管发泡隧道成型装置，其特征在于，包括固定座（1），所述固定座（1）的底端设置有若干底撑（2），所述固定座（1）上面设有支撑架（3），所述支撑架（3）的一侧设置有控制箱（4），所述支撑架（3）的顶端设置有发泡机（5），所述发泡机（5）的底端设置有贯穿于所述支撑架（3）的软管（6），所述软管（6）上固定设有滑块（7），所述滑块（7）的底端设置有枪头（8），所述软管（6）贯穿所述滑块（7）与所述枪头（8）相连接，所述支撑架（3）内一侧设有电机固定板（20），所述电机固定板（20）上固定连接有传送电机（21），所述传送电机（21）上端设有电机轴（22），所述电机轴（22）上远离所述传送电机（21）一端设有主传送轮（23），所述支撑架（3）上端远离所述电机固定板（20）一侧设有轴杆（24），所述轴杆（24）下端活动连接有辅传送轮（25），所述辅传送轮（25）与所述主传送轮（23）之间设有传送循环皮带（26），所述传送循环皮带（26）的一边与所述滑块（7）固定连接，所述固定座（1）上一侧设置有位于所述支撑架（3）内部的薄膜成型辅助装置（17），所述固定座（1）上的中间位置设置有位于所述支撑架（3）内部的发泡隧道成型装置（9）。2.根据权利要求1所述的一种可盘式保温管发泡隧道成型装置，其特征在于，所述薄膜成型辅助装置（17）是由若干支撑板（18）和转辊（19）构成，所述转辊（19）位于所述支撑板（18）之间。3.根据权利要求1所述的一种可盘式保温管发泡隧道成型装置，其特征在于，所述发泡隧道成型装置（9）是由上模块（10）和下模块（11）构成，所述上模块（10）与所述下模块（11）之间通过铰链（12）活动连接。4.根据权利要求3所述的一种可盘式保温管发泡隧道成型装置，其特征在于，所述上模块（10）顶端的设置有进料口（16），所述下模块（11）的两端均设置有放置槽（13），所述下模块（11）的内部设置有芯管（14），所述芯管（14）与所述上模块（10）、所述下模块（11）之间形成腔体（15）。5.根据权利要求1所述的一种可盘式保温管发泡隧道成型装置，其特征在于，所述发泡隧道成型装置（9）上靠近所述控制箱（4）一侧设有第一固定板（27），所述第一固定板（27）与所述固定座（1）固定连接。6.根据权利要求1所述的一种可盘式保温管发泡隧道成型装置，其特征在于，所述固定座（1）上远离所述第一固定板（27）一侧分别设有电机架（28）与螺环杆架（29），所述电机架（28）上端固定设有伸缩电机（30），所述伸缩电机（30）上靠近所述螺环杆架（29）一侧设有伸缩电机轴（31），所述伸缩电机轴（31）一端固定连接有主伸缩杆（32），所述主伸缩杆（32）内设有伸缩槽（33），所述伸缩槽（33）两侧对称设有数量为两个的滑卡槽（34），所述伸缩槽（33）内设有伸缩杆（35），所述伸缩杆（35）上靠近所述伸缩电机（30）一端对称设有数量为两个的滑卡块（36），所述滑卡块（36）与所述滑卡槽（34）滑动连接，所述伸缩杆（35）上靠近所述螺环杆架（29）一端固定连接有螺纹杆（39），所述螺纹杆（39）上设有螺纹（40），所述螺环杆架（29）上设有螺环孔（37），所述螺环孔（37）内设有螺环（38），所述螺环（38）与所述螺纹（40）活动连接，所述螺纹杆（39）通过所述螺环孔
