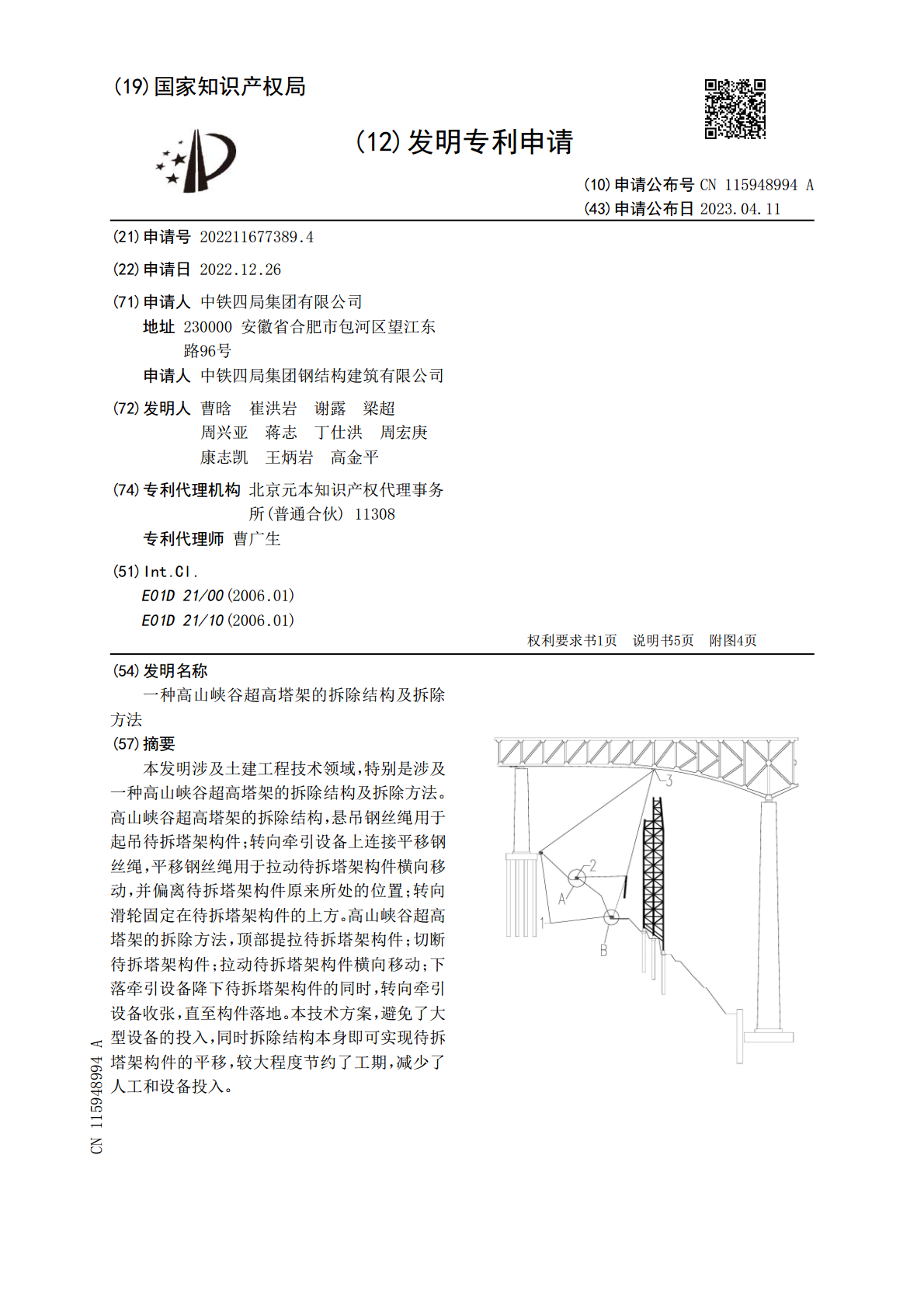

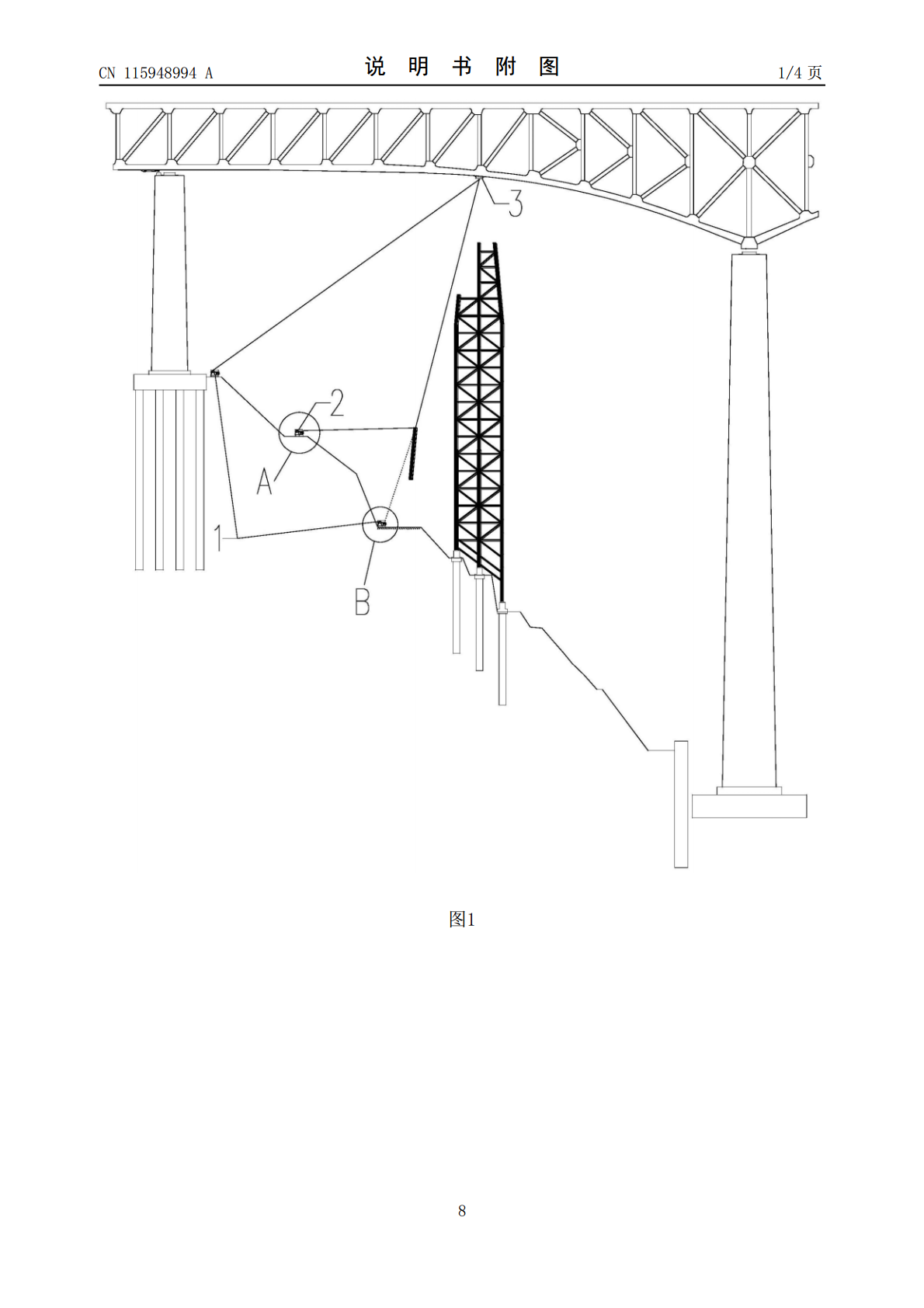

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115948994A(43)申请公布日2023.04.11(21)申请号202211677389.4(22)申请日2022.12.26(71)申请人中铁四局集团有限公司地址230000安徽省合肥市包河区望江东路96号申请人中铁四局集团钢结构建筑有限公司(72)发明人曹晗崔洪岩谢露梁超周兴亚蒋志丁仕洪周宏庚康志凯王炳岩高金平(74)专利代理机构北京元本知识产权代理事务所(普通合伙)11308专利代理师曹广生(51)Int.Cl.E01D21/00(2006.01)E01D21/10(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种高山峡谷超高塔架的拆除结构及拆除方法(57)摘要本发明涉及土建工程技术领域，特别是涉及一种高山峡谷超高塔架的拆除结构及拆除方法。高山峡谷超高塔架的拆除结构，悬吊钢丝绳用于起吊待拆塔架构件；转向牵引设备上连接平移钢丝绳，平移钢丝绳用于拉动待拆塔架构件横向移动，并偏离待拆塔架构件原来所处的位置；转向滑轮固定在待拆塔架构件的上方。高山峡谷超高塔架的拆除方法，顶部提拉待拆塔架构件；切断待拆塔架构件；拉动待拆塔架构件横向移动；下落牵引设备降下待拆塔架构件的同时，转向牵引设备收张，直至构件落地。本技术方案，避免了大型设备的投入，同时拆除结构本身即可实现待拆塔架构件的平移，较大程度节约了工期，减少了人工和设备投入。CN115948994ACN115948994A权利要求书1/1页1.一种高山峡谷超高塔架的拆除结构，其特征在于，包括：下落牵引设备，所述下落牵引设备固定设置，并配置有两组；所述下落牵引设备上连接悬吊钢丝绳，所述悬吊钢丝绳用于起吊待拆塔架构件；转向牵引设备，所述转向牵引设备固定设置；所述转向牵引设备上连接平移钢丝绳，所述平移钢丝绳用于拉动待拆塔架构件横向移动，并偏离待拆塔架构件原来所处的位置；和转向滑轮，所述转向滑轮固定在待拆塔架构件的上方，所述转向滑轮用于改变悬吊钢丝绳的方向。2.根据权利要求1所述的一种高山峡谷超高塔架的拆除结构，其特征在于，所述下落牵引设备和/或转向牵引设备设为卷扬机，所述卷扬机固定在山体上。3.根据权利要求1或2所述的一种高山峡谷超高塔架的拆除结构，其特征在于，所述转向牵引设备布置在两组下落牵引设备之间。4.根据权利要求1所述的一种高山峡谷超高塔架的拆除结构，其特征在于，还包括钢桥；所述转向滑轮固定在钢桥的底部，并与待拆塔架构件的顶部相对应。5.根据权利要求4所述的一种高山峡谷超高塔架的拆除结构，其特征在于，所述转向滑轮设为定滑轮。6.一种高山峡谷超高塔架的拆除方法，其特征在于，包括以下步骤：S1、下落牵引设备牵引悬吊钢丝绳从待拆塔架构件的顶部提拉待拆塔架构件，用于防止待拆塔架构件坠落；S2、切断待拆塔架构件；S3、转向牵引设备牵引平移钢丝绳拉动待拆塔架构件横向移动，并偏离待拆塔架构件原来所处的位置；S4、下落牵引设备降下待拆塔架构件的同时，转向牵引设备收张，直至待拆塔架构件的顶部落地。7.根据权利要求6所述的一种高山峡谷超高塔架的拆除方法，其特征在于，下落牵引设备固定在山体上，并配置有两组；降下待拆塔架构件时，一组下落牵引设备放张，另一组下落牵引设备收张。8.根据权利要求6所述的一种高山峡谷超高塔架的拆除方法，其特征在于，S1中，在钢桥的底部对应待拆塔架构件顶部的位置固定转向滑轮，转向滑轮用于改变悬吊钢丝绳的方向。9.根据权利要求8所述的一种高山峡谷超高塔架的拆除方法，其特征在于，转向滑轮设为定滑轮。10.根据权利要求6所述的一种高山峡谷超高塔架的拆除方法，其特征在于，下落牵引设备和/或转向牵引设备设为卷扬机，卷扬机固定在山体上。2CN115948994A说明书1/5页一种高山峡谷超高塔架的拆除结构及拆除方法技术领域[0001]本发明涉及土建工程技术领域，特别是涉及一种高山峡谷超高塔架的拆除结构及拆除方法。背景技术[0002]高山峡谷钢桥施工，在采用支架法悬臂架设完成后，作为支架超高塔架需要拆除。常规拆除方法分为上部吊装拆除和下部吊装拆除。上部吊装拆除方法为，在钢桥下部，平移构件至钢桥平面以外；通过在钢桥顶部设置汽车吊或履带吊将构件从钢桥顶部吊离。下部吊装拆除方法为，在超高塔架底部设置超大型汽车吊、履带吊或常用塔吊，在钢桥下部逐步拆除构件；该方法在拆除顶部构件时，同样需要进行构件平移。上述的两种方法均需采用大型设备，每次拆除时均需在构件底部设置平移装置，方能完成拆除工作；拆除成本较高，拆除时间较长，效率偏低。发明内容[0003]本发明旨在提供一种高山峡谷超高塔架的拆除结构及拆除方法，以解决现有技术施工效率低，成本高的上述技术问题。[0004]为了实现上述目的，一方面，本发明采用的技术方案为：[000
