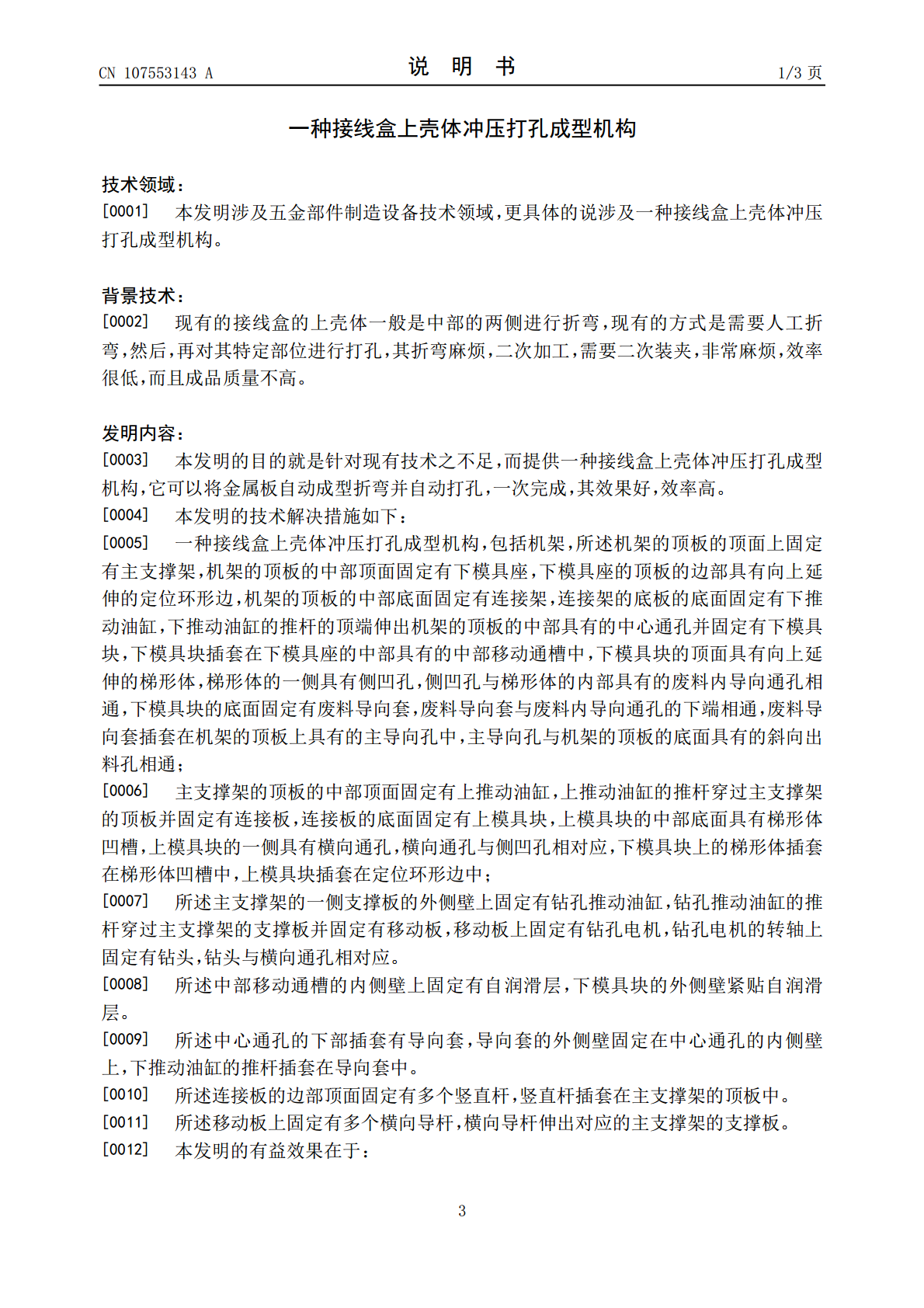

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107553143A(43)申请公布日2018.01.09(21)申请号201710893599.X(22)申请日2017.09.28(71)申请人佛山市华普瑞联机电科技有限公司地址528000广东省佛山市禅城区石湾镇街道江湾三路28号自编8号楼第1层101房(72)发明人杨海丹(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人郭晓凤(51)Int.Cl.B23P23/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种接线盒上壳体冲压打孔成型机构(57)摘要本发明公开了一种接线盒上壳体冲压打孔成型机构，包括机架，所述机架的顶板的顶面上固定有主支撑架，机架的顶板的中部顶面固定有下模具座，下模具座的顶板的边部具有向上延伸的定位环形边，机架的顶板的中部底面固定有连接架，连接架的底板的底面固定有下推动油缸，下推动油缸的推杆的顶端伸出机架的顶板的中部具有的中心通孔并固定有下模具块，下模具块插套在下模具座的中部具有的中部移动通槽中，下模具块的顶面具有向上延伸的梯形体，梯形体的一侧具有侧凹孔，侧凹孔与梯形体的内部具有的废料内导向通孔相通，下模具块的底面固定有废料导向套；它可以将金属板自动成型折弯并自动打孔，一次完成，其效果好，效率高。CN107553143ACN107553143A权利要求书1/1页1.一种接线盒上壳体冲压打孔成型机构，包括机架(10)，其特征在于：所述机架(10)的顶板的顶面上固定有主支撑架(11)，机架(10)的顶板的中部顶面固定有下模具座(12)，下模具座(12)的顶板的边部具有向上延伸的定位环形边(121)，机架(10)的顶板的中部底面固定有连接架(101)，连接架(101)的底板的底面固定有下推动油缸(13)，下推动油缸(13)的推杆的顶端伸出机架(10)的顶板的中部具有的中心通孔(14)并固定有下模具块(15)，下模具块(15)插套在下模具座(12)的中部具有的中部移动通槽(121)中，下模具块(15)的顶面具有向上延伸的梯形体(151)，梯形体(151)的一侧具有侧凹孔(152)，侧凹孔(152)与梯形体(151)的内部具有的废料内导向通孔(153)相通，下模具块(15)的底面固定有废料导向套(154)，废料导向套(154)与废料内导向通孔(153)的下端相通，废料导向套(154)插套在机架(10)的顶板上具有的主导向孔(102)中，主导向孔(102)与机架(10)的顶板的底面具有的斜向出料孔(103)相通；主支撑架(11)的顶板的中部顶面固定有上推动油缸(111)，上推动油缸(111)的推杆穿过主支撑架(11)的顶板并固定有连接板(112)，连接板(112)的底面固定有上模具块(113)，上模具块(113)的中部底面具有梯形体凹槽(114)，上模具块(113)的一侧具有横向通孔(116)，横向通孔(116)与侧凹孔(152)相对应，下模具块(15)上的梯形体(151)插套在梯形体凹槽(114)中，上模具块(113)插套在定位环形边(121)中；所述主支撑架(11)的一侧支撑板的外侧壁上固定有钻孔推动油缸(20)，钻孔推动油缸(20)的推杆穿过主支撑架(11)的支撑板并固定有移动板(21)，移动板(21)上固定有钻孔电机(22)，钻孔电机(22)的转轴上固定有钻头(23)，钻头(23)与横向通孔(116)相对应。2.根据权利要求1所述一种接线盒上壳体冲压打孔成型机构，其特征在于：所述中部移动通槽(121)的内侧壁上固定有自润滑层(1)，下模具块(15)的外侧壁紧贴自润滑层(1)。3.根据权利要求1所述一种接线盒上壳体冲压打孔成型机构，其特征在于：所述中心通孔(14)的下部插套有导向套(141)，导向套(141)的外侧壁固定在中心通孔(14)的内侧壁上，下推动油缸(13)的推杆插套在导向套(141)中。4.根据权利要求1所述一种接线盒上壳体冲压打孔成型机构，其特征在于：所述连接板(112)的边部顶面固定有多个竖直杆(115)，竖直杆(115)插套在主支撑架(11)的顶板中。5.根据权利要求1所述一种接线盒上壳体冲压打孔成型机构，其特征在于：所述移动板(21)上固定有多个横向导杆(24)，横向导杆(24)伸出对应的主支撑架(11)的支撑板。2CN107553143A说明书1/3页一种接线盒上壳体冲压打孔成型机构技术领域：[0001]本发明涉及五金部件制造设备技术领域，更具体的说涉及一种接线盒上壳体冲压打孔成型机构。背景技术：[0002]现有的接线盒的上壳体一般是中部的两侧进行折弯，现有的方式是需要人工折弯，然后，再对其特定部位进行打孔，其折弯麻烦，二次加工，需要二次装夹，非常麻烦，效率很低，而且成
