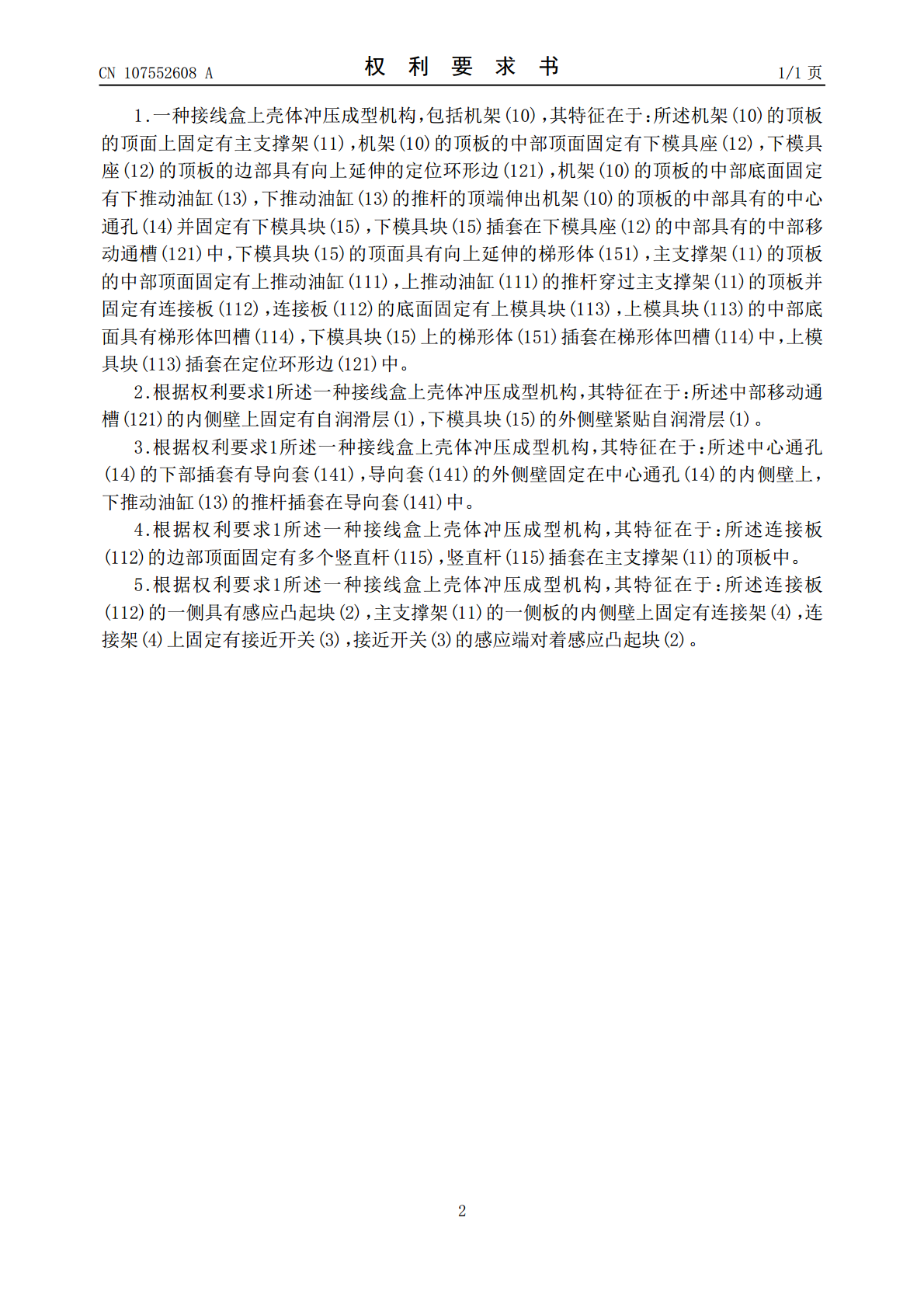

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107552608A(43)申请公布日2018.01.09(21)申请号201710893629.7(22)申请日2017.09.28(71)申请人佛山市华普瑞联机电科技有限公司地址528000广东省佛山市禅城区石湾镇街道江湾三路28号自编8号楼第1层101房(72)发明人杨海丹(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人郭晓凤(51)Int.Cl.B21D5/06(2006.01)B21D5/00(2006.01)B21D37/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种接线盒上壳体冲压成型机构(57)摘要本发明公开了一种接线盒上壳体冲压成型机构，包括机架，所述机架的顶板的顶面上固定有主支撑架，机架的顶板的中部顶面固定有下模具座，下模具座的顶板的边部具有向上延伸的定位环形边，机架的顶板的中部底面固定有下推动油缸，下推动油缸的推杆的顶端伸出机架的顶板的中部具有的中心通孔并固定有下模具块，下模具块插套在下模具座的中部具有的中部移动通槽中，下模具块的顶面具有向上延伸的梯形体，主支撑架的顶板的中部顶面固定有上推动油缸，上推动油缸的推杆穿过主支撑架的顶板并固定有连接板，连接板的底面固定有上模具块，上模具块的中部底面具有梯形体凹槽。它可以将金属板自动成型折弯，其效果好，效率高。CN107552608ACN107552608A权利要求书1/1页1.一种接线盒上壳体冲压成型机构，包括机架(10)，其特征在于：所述机架(10)的顶板的顶面上固定有主支撑架(11)，机架(10)的顶板的中部顶面固定有下模具座(12)，下模具座(12)的顶板的边部具有向上延伸的定位环形边(121)，机架(10)的顶板的中部底面固定有下推动油缸(13)，下推动油缸(13)的推杆的顶端伸出机架(10)的顶板的中部具有的中心通孔(14)并固定有下模具块(15)，下模具块(15)插套在下模具座(12)的中部具有的中部移动通槽(121)中，下模具块(15)的顶面具有向上延伸的梯形体(151)，主支撑架(11)的顶板的中部顶面固定有上推动油缸(111)，上推动油缸(111)的推杆穿过主支撑架(11)的顶板并固定有连接板(112)，连接板(112)的底面固定有上模具块(113)，上模具块(113)的中部底面具有梯形体凹槽(114)，下模具块(15)上的梯形体(151)插套在梯形体凹槽(114)中，上模具块(113)插套在定位环形边(121)中。2.根据权利要求1所述一种接线盒上壳体冲压成型机构，其特征在于：所述中部移动通槽(121)的内侧壁上固定有自润滑层(1)，下模具块(15)的外侧壁紧贴自润滑层(1)。3.根据权利要求1所述一种接线盒上壳体冲压成型机构，其特征在于：所述中心通孔(14)的下部插套有导向套(141)，导向套(141)的外侧壁固定在中心通孔(14)的内侧壁上，下推动油缸(13)的推杆插套在导向套(141)中。4.根据权利要求1所述一种接线盒上壳体冲压成型机构，其特征在于：所述连接板(112)的边部顶面固定有多个竖直杆(115)，竖直杆(115)插套在主支撑架(11)的顶板中。5.根据权利要求1所述一种接线盒上壳体冲压成型机构，其特征在于：所述连接板(112)的一侧具有感应凸起块(2)，主支撑架(11)的一侧板的内侧壁上固定有连接架(4)，连接架(4)上固定有接近开关(3)，接近开关(3)的感应端对着感应凸起块(2)。2CN107552608A说明书1/2页一种接线盒上壳体冲压成型机构技术领域：[0001]本发明涉及五金部件制造设备技术领域，更具体的说涉及一种接线盒上壳体冲压成型机构。背景技术：[0002]现有的接线盒的上壳体一般是中部的两侧进行折弯，现有的方式是需要人工折弯，其折弯麻烦，效率低，而且成品质量不高。发明内容：[0003]本发明的目的就是针对现有技术之不足，而提供一种接线盒上壳体冲压成型机构，它可以将金属板自动成型折弯，其效果好，效率高。[0004]本发明的技术解决措施如下：[0005]一种接线盒上壳体冲压成型机构，包括机架，所述机架的顶板的顶面上固定有主支撑架，机架的顶板的中部顶面固定有下模具座，下模具座的顶板的边部具有向上延伸的定位环形边，机架的顶板的中部底面固定有下推动油缸，下推动油缸的推杆的顶端伸出机架的顶板的中部具有的中心通孔并固定有下模具块，下模具块插套在下模具座的中部具有的中部移动通槽中，下模具块的顶面具有向上延伸的梯形体，主支撑架的顶板的中部顶面固定有上推动油缸，上推动油缸的推杆穿过主支撑架的顶板并固定有连接板，连接板的底面固定有上模具块，上模具块的中部底面具有梯形体凹槽，下模具块上的梯形体插套在梯形体凹
