一种熔模蜡液搅拌装置.pdf

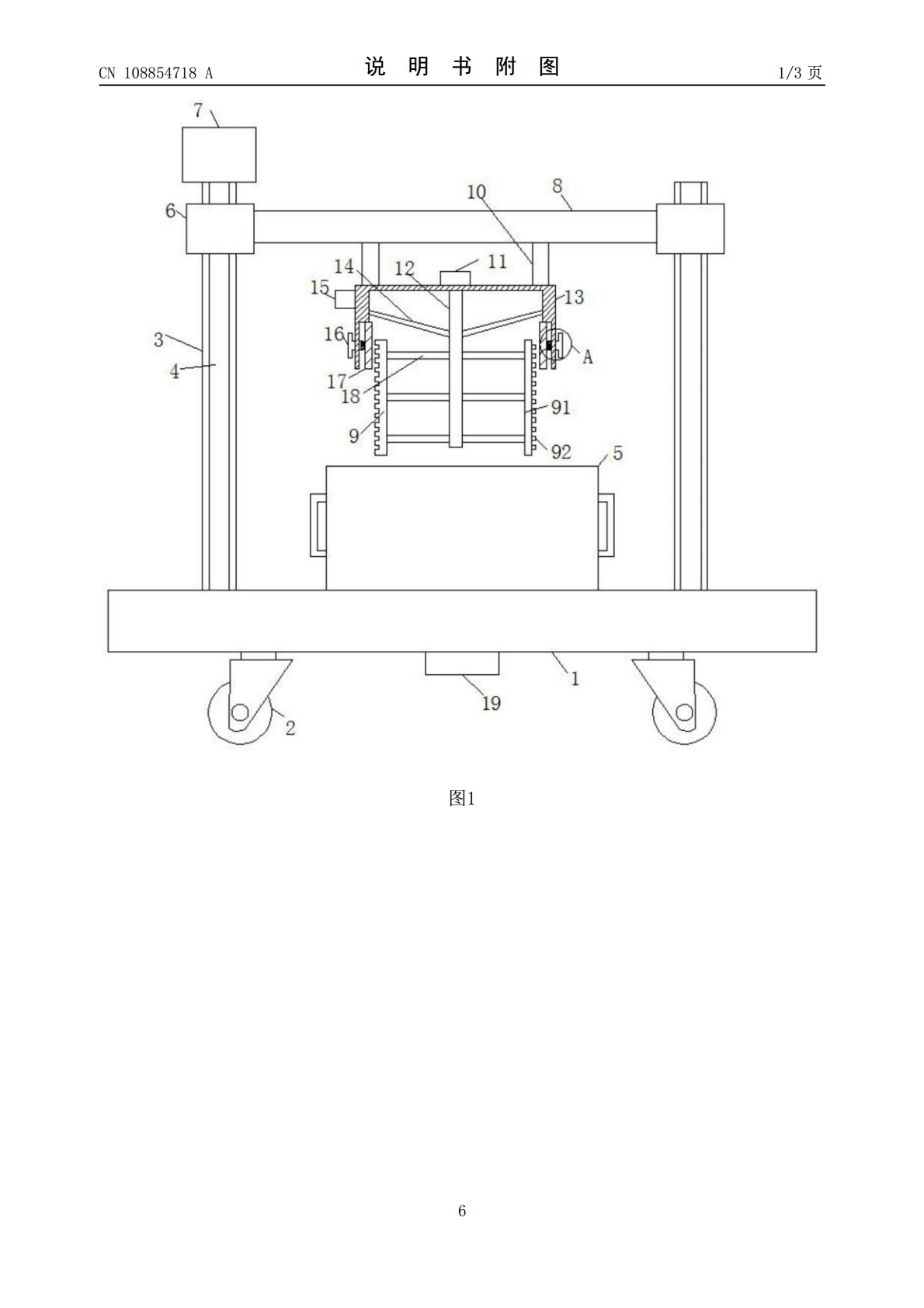

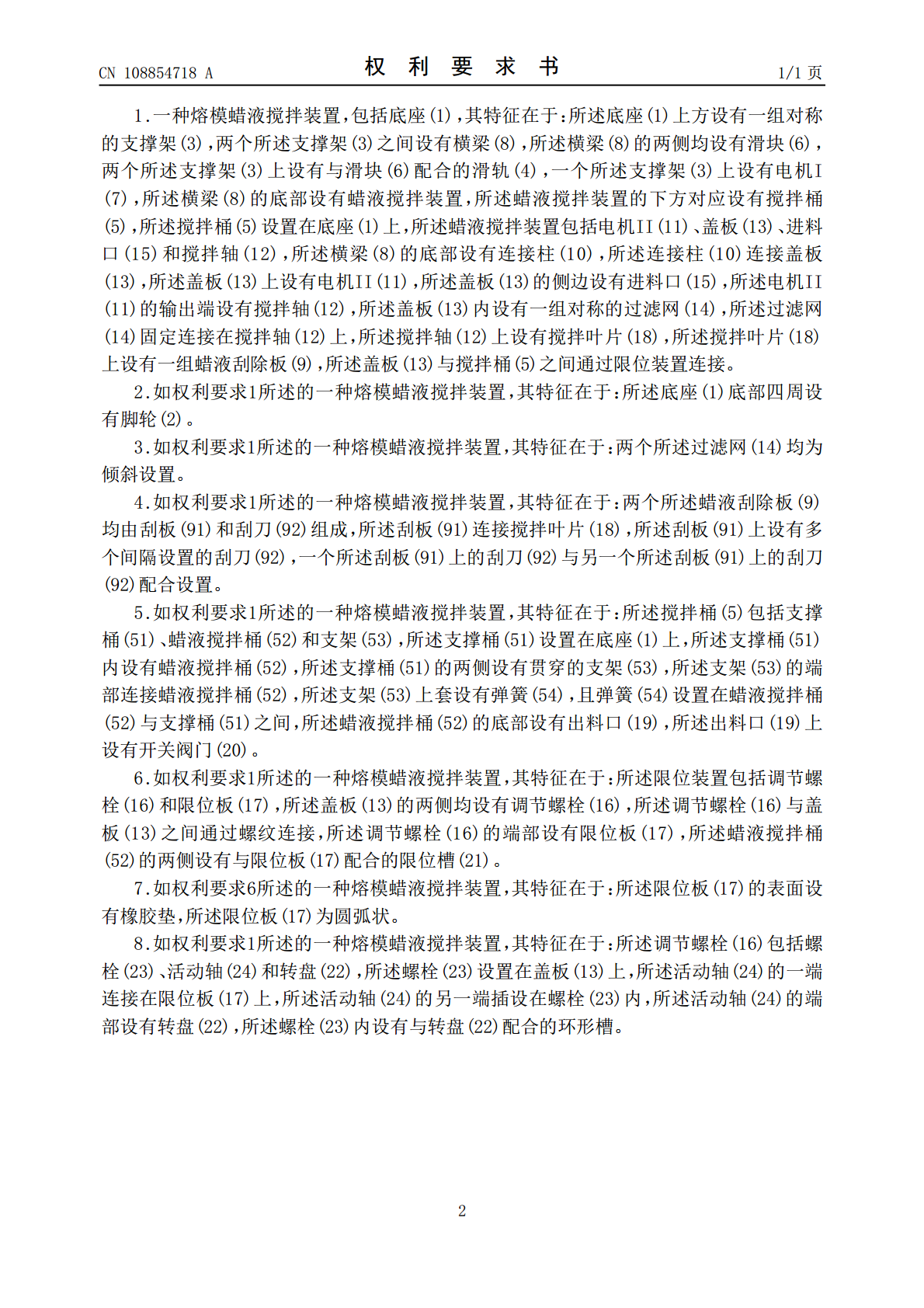

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108854718A(43)申请公布日2018.11.23(21)申请号201810706549.0(22)申请日2018.07.02(71)申请人安徽宜安精密机械零部件有限公司地址246100安徽省安庆市怀宁县工业园(72)发明人李俊(74)专利代理机构合肥汇融专利代理有限公司34141代理人赵宗海(51)Int.Cl.B01F7/18(2006.01)B01F3/20(2006.01)B01F15/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种熔模蜡液搅拌装置(57)摘要本发明公开了一种熔模蜡液搅拌装置，包括底座，底座上方设有一组对称的支撑架，两个支撑架之间设有横梁，横梁的两侧均设有滑块，两个支撑架上设有与滑块配合的滑轨，一个支撑架上设有电机I，横梁的底部设有蜡液搅拌装置，蜡液搅拌装置的下方对应设有搅拌桶，蜡液搅拌装置包括盖板，横梁的底部设有连接柱，连接柱连接盖板，盖板上设有电机II，盖板的侧边设有进料口，电机II的输出端设有搅拌轴，盖板内设有一组对称的过滤网，过滤网固定连接在搅拌轴上，搅拌轴上设有搅拌叶片，搅拌叶片上设有一组蜡液刮除板，盖板与搅拌桶之间通过限位装置连接，本发明通过搅拌轴带动过滤网进行旋转的设置，可以对蜡液进行离心除杂，提高了蜡液的质量。CN108854718ACN108854718A权利要求书1/1页1.一种熔模蜡液搅拌装置，包括底座(1)，其特征在于：所述底座(1)上方设有一组对称的支撑架(3)，两个所述支撑架(3)之间设有横梁(8)，所述横梁(8)的两侧均设有滑块(6)，两个所述支撑架(3)上设有与滑块(6)配合的滑轨(4)，一个所述支撑架(3)上设有电机I(7)，所述横梁(8)的底部设有蜡液搅拌装置，所述蜡液搅拌装置的下方对应设有搅拌桶(5)，所述搅拌桶(5)设置在底座(1)上，所述蜡液搅拌装置包括电机II(11)、盖板(13)、进料口(15)和搅拌轴(12)，所述横梁(8)的底部设有连接柱(10)，所述连接柱(10)连接盖板(13)，所述盖板(13)上设有电机II(11)，所述盖板(13)的侧边设有进料口(15)，所述电机II(11)的输出端设有搅拌轴(12)，所述盖板(13)内设有一组对称的过滤网(14)，所述过滤网(14)固定连接在搅拌轴(12)上，所述搅拌轴(12)上设有搅拌叶片(18)，所述搅拌叶片(18)上设有一组蜡液刮除板(9)，所述盖板(13)与搅拌桶(5)之间通过限位装置连接。2.如权利要求1所述的一种熔模蜡液搅拌装置，其特征在于：所述底座(1)底部四周设有脚轮(2)。3.如权利要求1所述的一种熔模蜡液搅拌装置，其特征在于：两个所述过滤网(14)均为倾斜设置。4.如权利要求1所述的一种熔模蜡液搅拌装置，其特征在于：两个所述蜡液刮除板(9)均由刮板(91)和刮刀(92)组成，所述刮板(91)连接搅拌叶片(18)，所述刮板(91)上设有多个间隔设置的刮刀(92)，一个所述刮板(91)上的刮刀(92)与另一个所述刮板(91)上的刮刀(92)配合设置。5.如权利要求1所述的一种熔模蜡液搅拌装置，其特征在于：所述搅拌桶(5)包括支撑桶(51)、蜡液搅拌桶(52)和支架(53)，所述支撑桶(51)设置在底座(1)上，所述支撑桶(51)内设有蜡液搅拌桶(52)，所述支撑桶(51)的两侧设有贯穿的支架(53)，所述支架(53)的端部连接蜡液搅拌桶(52)，所述支架(53)上套设有弹簧(54)，且弹簧(54)设置在蜡液搅拌桶(52)与支撑桶(51)之间，所述蜡液搅拌桶(52)的底部设有出料口(19)，所述出料口(19)上设有开关阀门(20)。6.如权利要求1所述的一种熔模蜡液搅拌装置，其特征在于：所述限位装置包括调节螺栓(16)和限位板(17)，所述盖板(13)的两侧均设有调节螺栓(16)，所述调节螺栓(16)与盖板(13)之间通过螺纹连接，所述调节螺栓(16)的端部设有限位板(17)，所述蜡液搅拌桶(52)的两侧设有与限位板(17)配合的限位槽(21)。7.如权利要求6所述的一种熔模蜡液搅拌装置，其特征在于：所述限位板(17)的表面设有橡胶垫，所述限位板(17)为圆弧状。8.如权利要求1所述的一种熔模蜡液搅拌装置，其特征在于：所述调节螺栓(16)包括螺栓(23)、活动轴(24)和转盘(22)，所述螺栓(23)设置在盖板(13)上，所述活动轴(24)的一端连接在限位板(17)上，所述活动轴(24)的另一端插设在螺栓(23)内，所述活动轴(24)的端部设有转盘(22)，所述螺栓(23)内设有与转盘(22)配合的环形槽。2CN108854718A说明书1/3页一种熔模蜡液搅拌装置技术领域[0001]
