一种塑料中空板的翻转上料装置.pdf

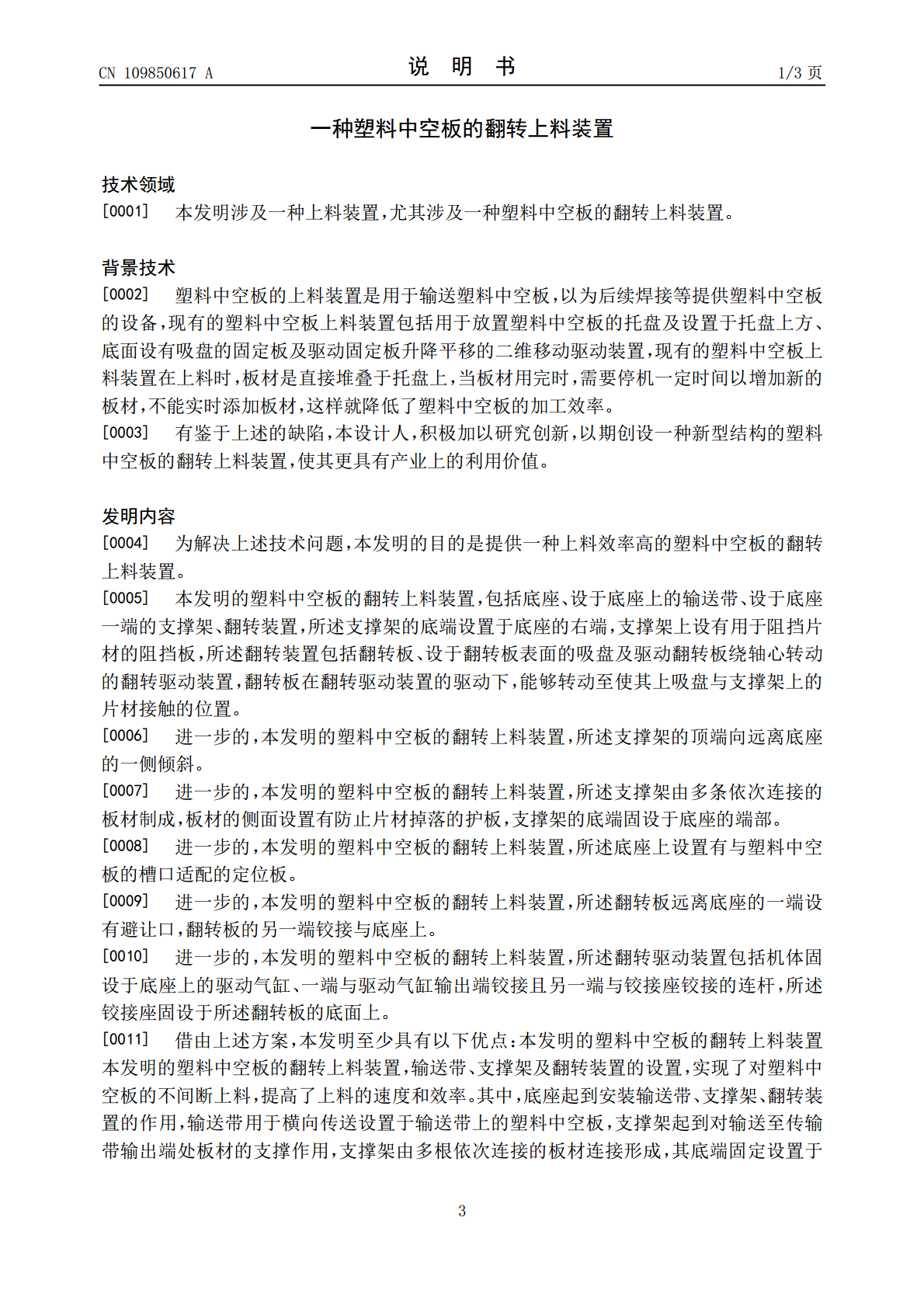

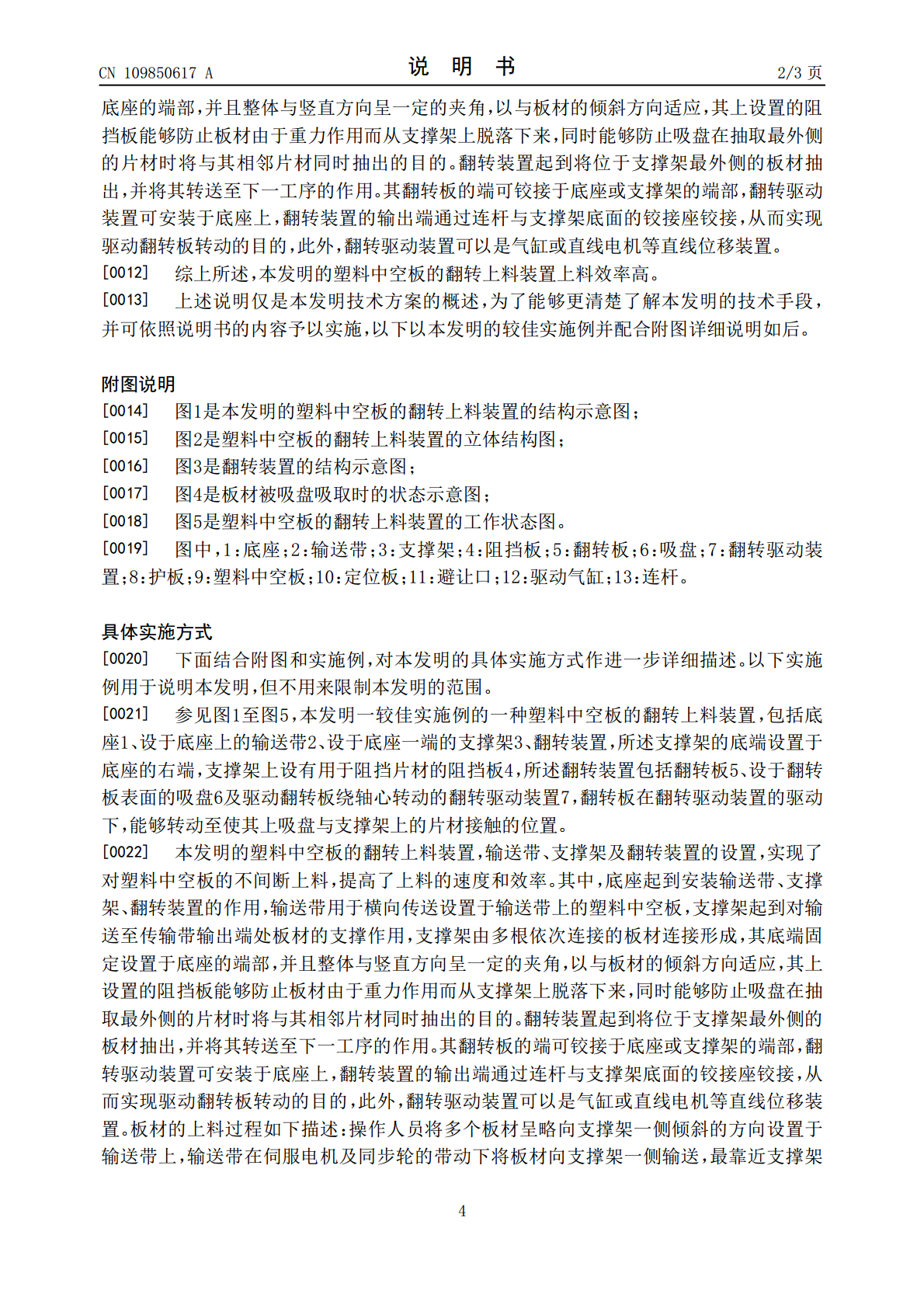

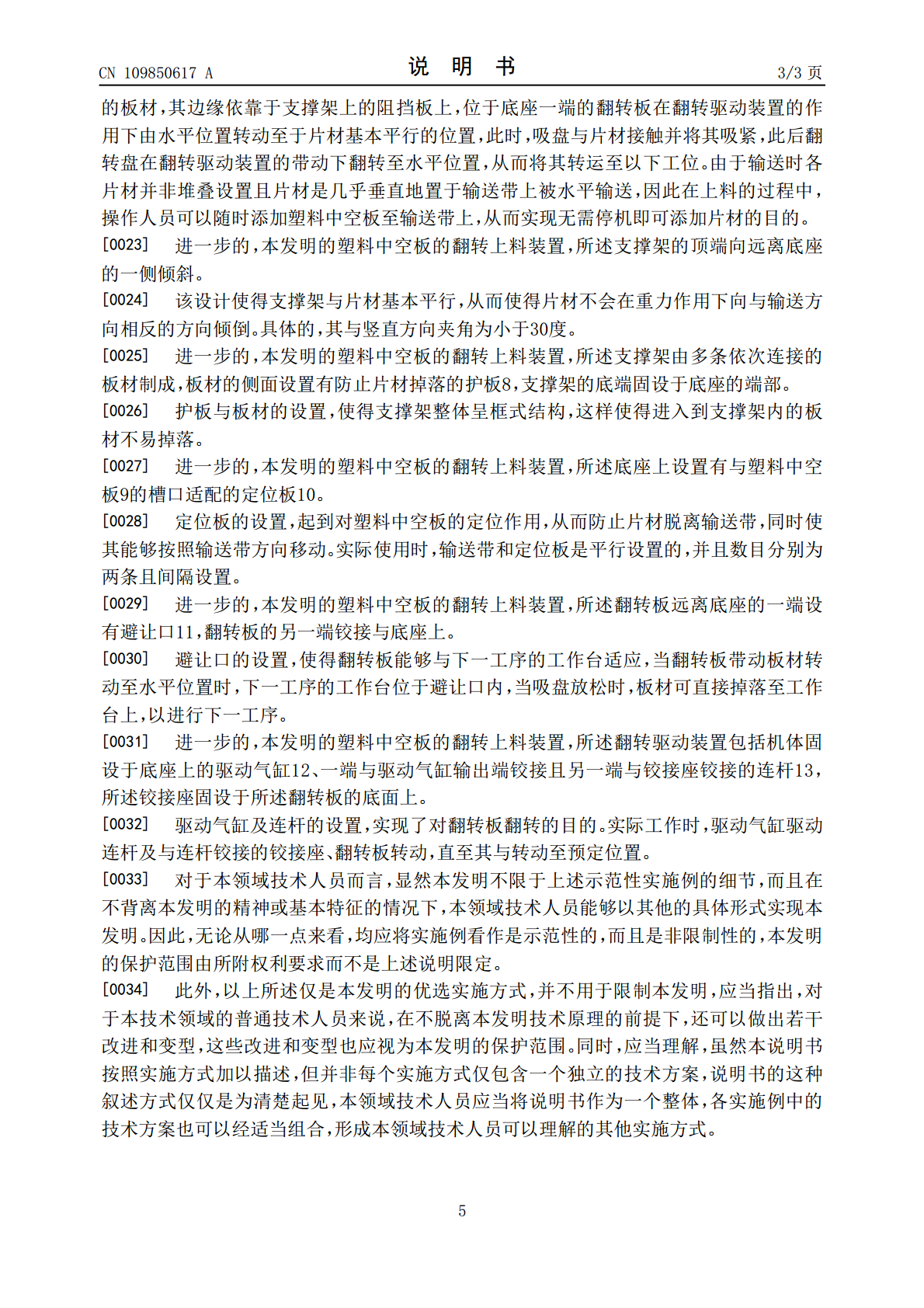

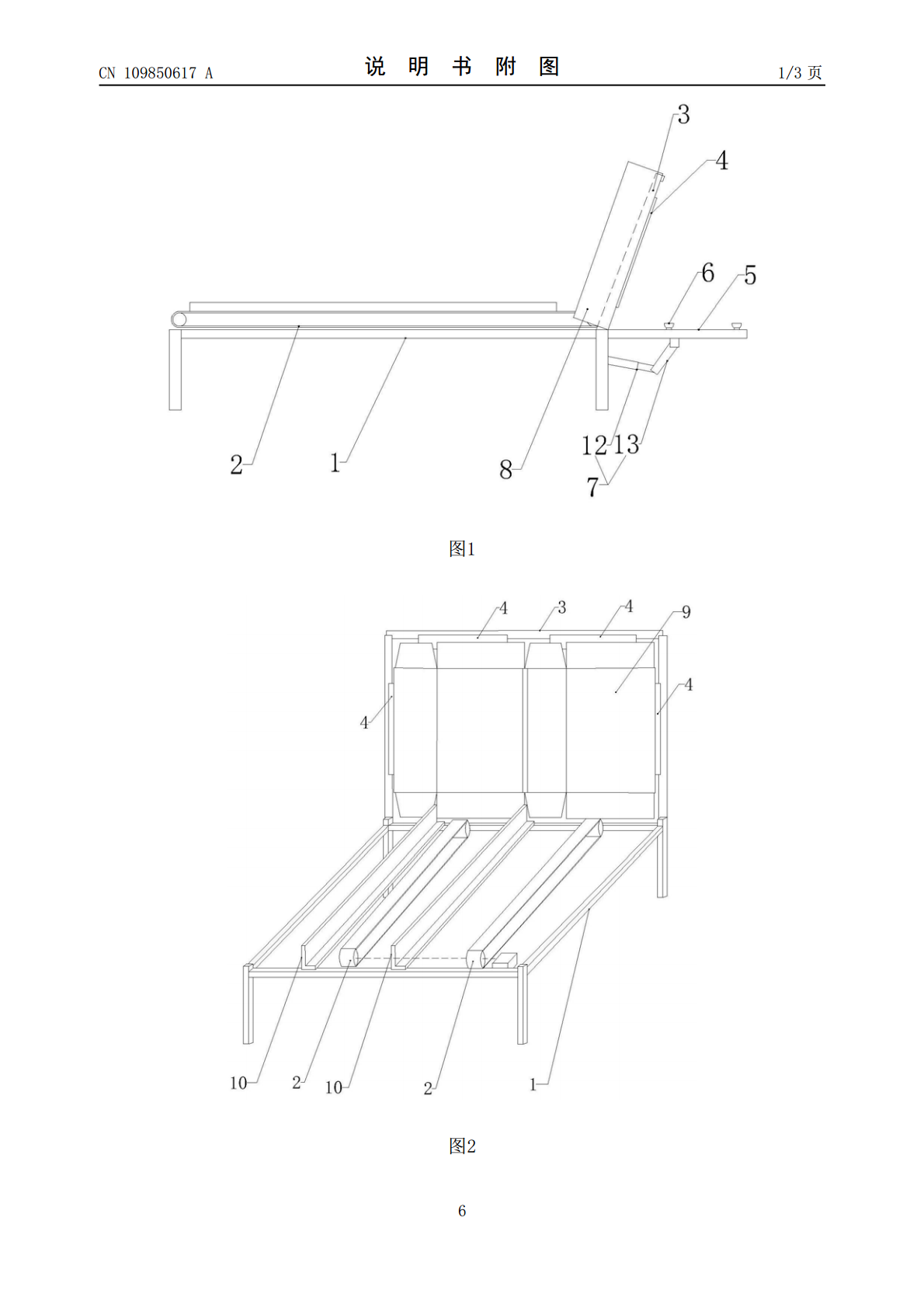

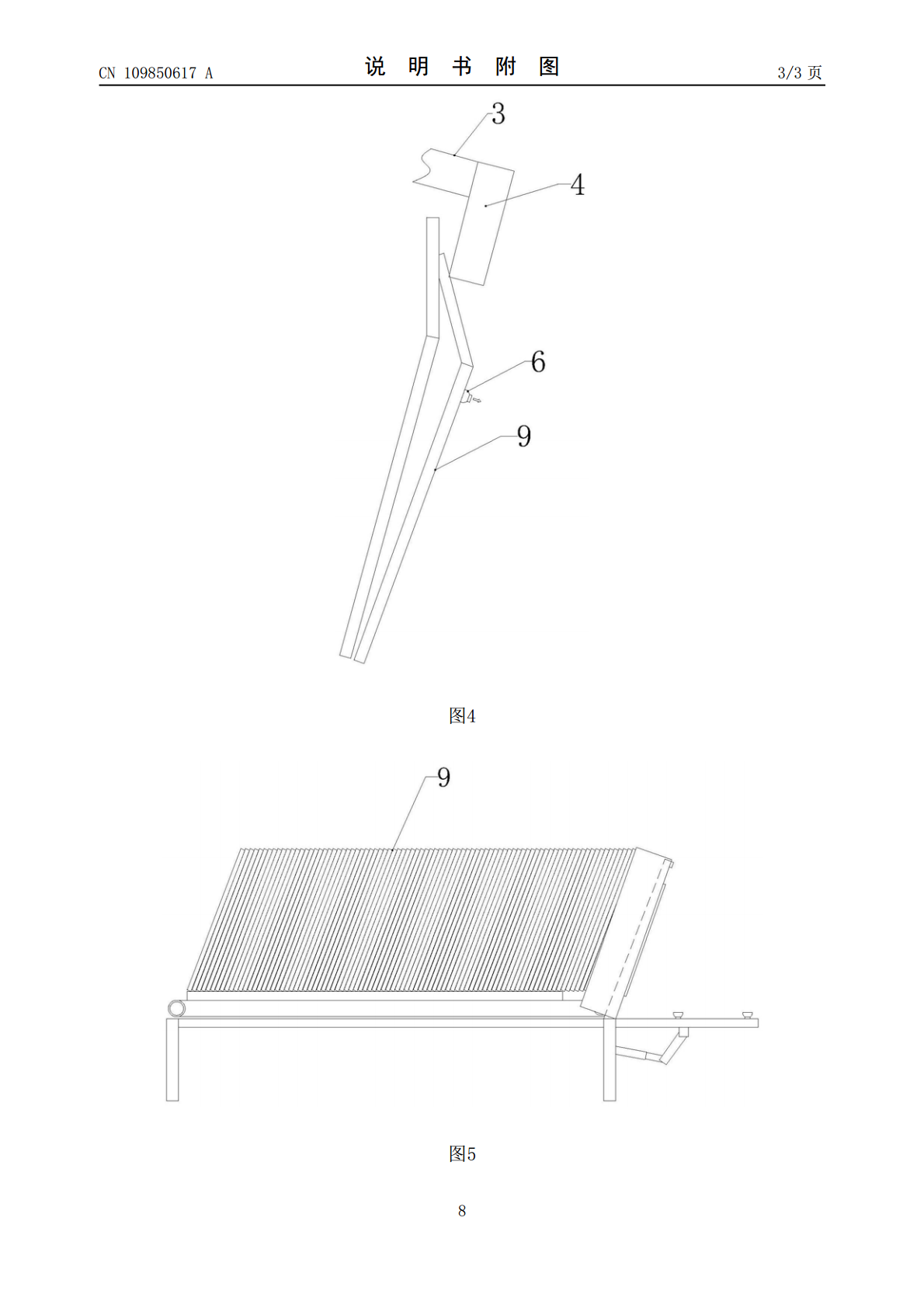

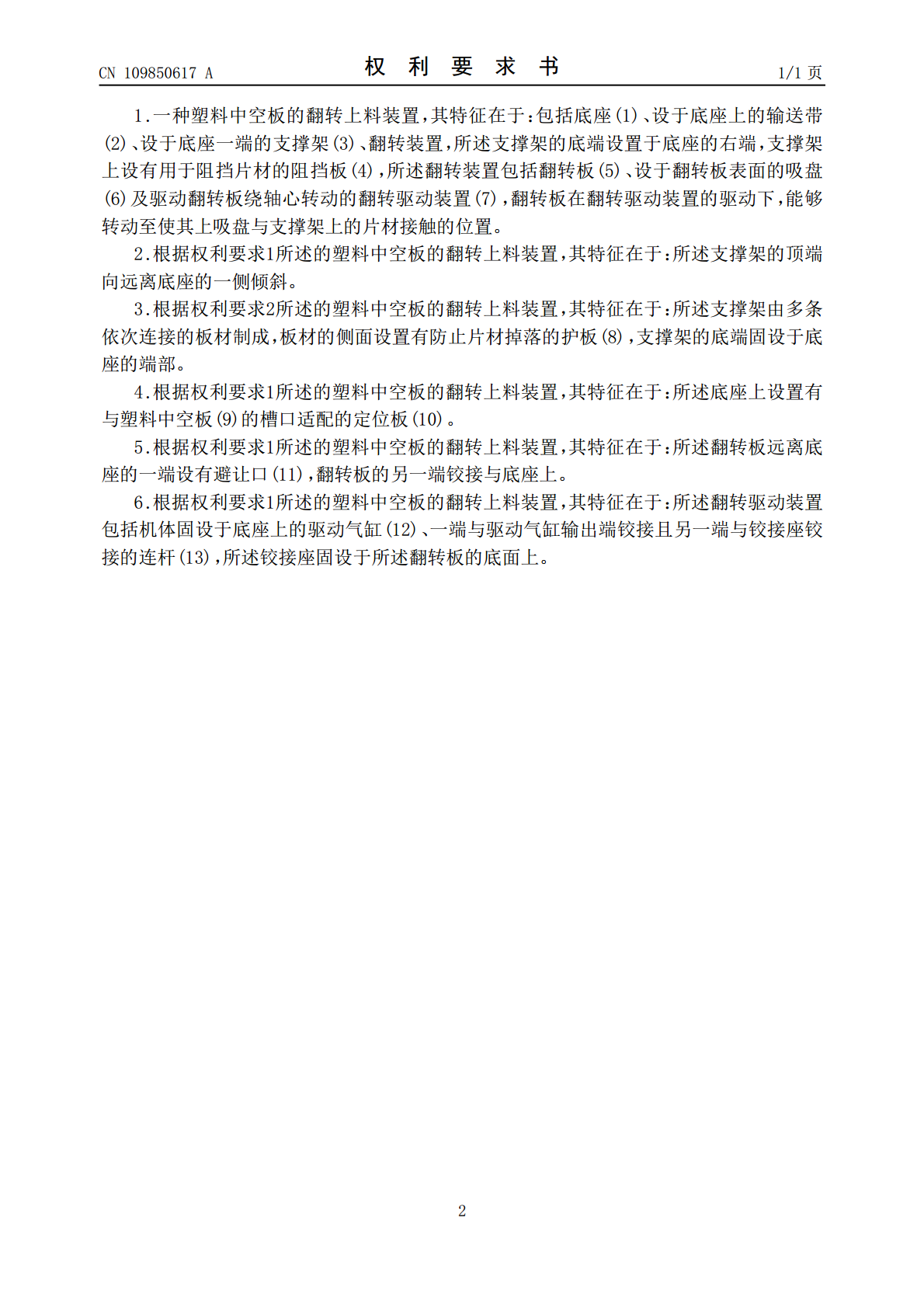

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109850617A(43)申请公布日2019.06.07(21)申请号201910117433.8(22)申请日2019.02.15(71)申请人洛阳诚冠自动控制技术有限公司地址471000河南省洛阳市洛阳空港产业集聚区开元路北（孟津县麻屯镇）(72)发明人张晓苏(74)专利代理机构苏州市中南伟业知识产权代理事务所(普通合伙)32257代理人秦昌辉(51)Int.Cl.B65H3/08(2006.01)B65H5/12(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种塑料中空板的翻转上料装置(57)摘要本发明涉及一种塑料中空板的翻转上料装置，包括底座、设于底座上的输送带、设于底座一端的支撑架、翻转装置，支撑架的底端设置于底座的右端，支撑架上设有用于阻挡片材的阻挡板，翻转装置包括翻转板、设于翻转板表面的吸盘及驱动翻转板绕轴心转动的翻转驱动装置，翻转板在翻转驱动装置的驱动下，能够转动至使其上吸盘与支撑架上的片材接触的位置。本发明的塑料中空板的翻转上料装置，输送带、支撑架及翻转装置的设置，实现了对塑料中空板的不间断上料，提高了上料的速度和效率。CN109850617ACN109850617A权利要求书1/1页1.一种塑料中空板的翻转上料装置，其特征在于：包括底座(1)、设于底座上的输送带(2)、设于底座一端的支撑架(3)、翻转装置，所述支撑架的底端设置于底座的右端，支撑架上设有用于阻挡片材的阻挡板(4)，所述翻转装置包括翻转板(5)、设于翻转板表面的吸盘(6)及驱动翻转板绕轴心转动的翻转驱动装置(7)，翻转板在翻转驱动装置的驱动下，能够转动至使其上吸盘与支撑架上的片材接触的位置。2.根据权利要求1所述的塑料中空板的翻转上料装置，其特征在于：所述支撑架的顶端向远离底座的一侧倾斜。3.根据权利要求2所述的塑料中空板的翻转上料装置，其特征在于：所述支撑架由多条依次连接的板材制成，板材的侧面设置有防止片材掉落的护板(8)，支撑架的底端固设于底座的端部。4.根据权利要求1所述的塑料中空板的翻转上料装置，其特征在于：所述底座上设置有与塑料中空板(9)的槽口适配的定位板(10)。5.根据权利要求1所述的塑料中空板的翻转上料装置，其特征在于：所述翻转板远离底座的一端设有避让口(11)，翻转板的另一端铰接与底座上。6.根据权利要求1所述的塑料中空板的翻转上料装置，其特征在于：所述翻转驱动装置包括机体固设于底座上的驱动气缸(12)、一端与驱动气缸输出端铰接且另一端与铰接座铰接的连杆(13)，所述铰接座固设于所述翻转板的底面上。2CN109850617A说明书1/3页一种塑料中空板的翻转上料装置技术领域[0001]本发明涉及一种上料装置，尤其涉及一种塑料中空板的翻转上料装置。背景技术[0002]塑料中空板的上料装置是用于输送塑料中空板，以为后续焊接等提供塑料中空板的设备，现有的塑料中空板上料装置包括用于放置塑料中空板的托盘及设置于托盘上方、底面设有吸盘的固定板及驱动固定板升降平移的二维移动驱动装置，现有的塑料中空板上料装置在上料时，板材是直接堆叠于托盘上，当板材用完时，需要停机一定时间以增加新的板材，不能实时添加板材，这样就降低了塑料中空板的加工效率。[0003]有鉴于上述的缺陷，本设计人，积极加以研究创新，以期创设一种新型结构的塑料中空板的翻转上料装置，使其更具有产业上的利用价值。发明内容[0004]为解决上述技术问题，本发明的目的是提供一种上料效率高的塑料中空板的翻转上料装置。[0005]本发明的塑料中空板的翻转上料装置，包括底座、设于底座上的输送带、设于底座一端的支撑架、翻转装置，所述支撑架的底端设置于底座的右端，支撑架上设有用于阻挡片材的阻挡板，所述翻转装置包括翻转板、设于翻转板表面的吸盘及驱动翻转板绕轴心转动的翻转驱动装置，翻转板在翻转驱动装置的驱动下，能够转动至使其上吸盘与支撑架上的片材接触的位置。[0006]进一步的，本发明的塑料中空板的翻转上料装置，所述支撑架的顶端向远离底座的一侧倾斜。[0007]进一步的，本发明的塑料中空板的翻转上料装置，所述支撑架由多条依次连接的板材制成，板材的侧面设置有防止片材掉落的护板，支撑架的底端固设于底座的端部。[0008]进一步的，本发明的塑料中空板的翻转上料装置，所述底座上设置有与塑料中空板的槽口适配的定位板。[0009]进一步的，本发明的塑料中空板的翻转上料装置，所述翻转板远离底座的一端设有避让口，翻转板的另一端铰接与底座上。[0010]进一步的，本发明的塑料中空板的翻转上料装置，所述翻转驱动装置包括机体固设于底座上的驱动气缸、一端与驱动气缸输出端铰接且另一端与铰接座铰接的连杆，所述铰接座固设于所述翻转板
