一种改善睡眠的（助眠）系统.pdf

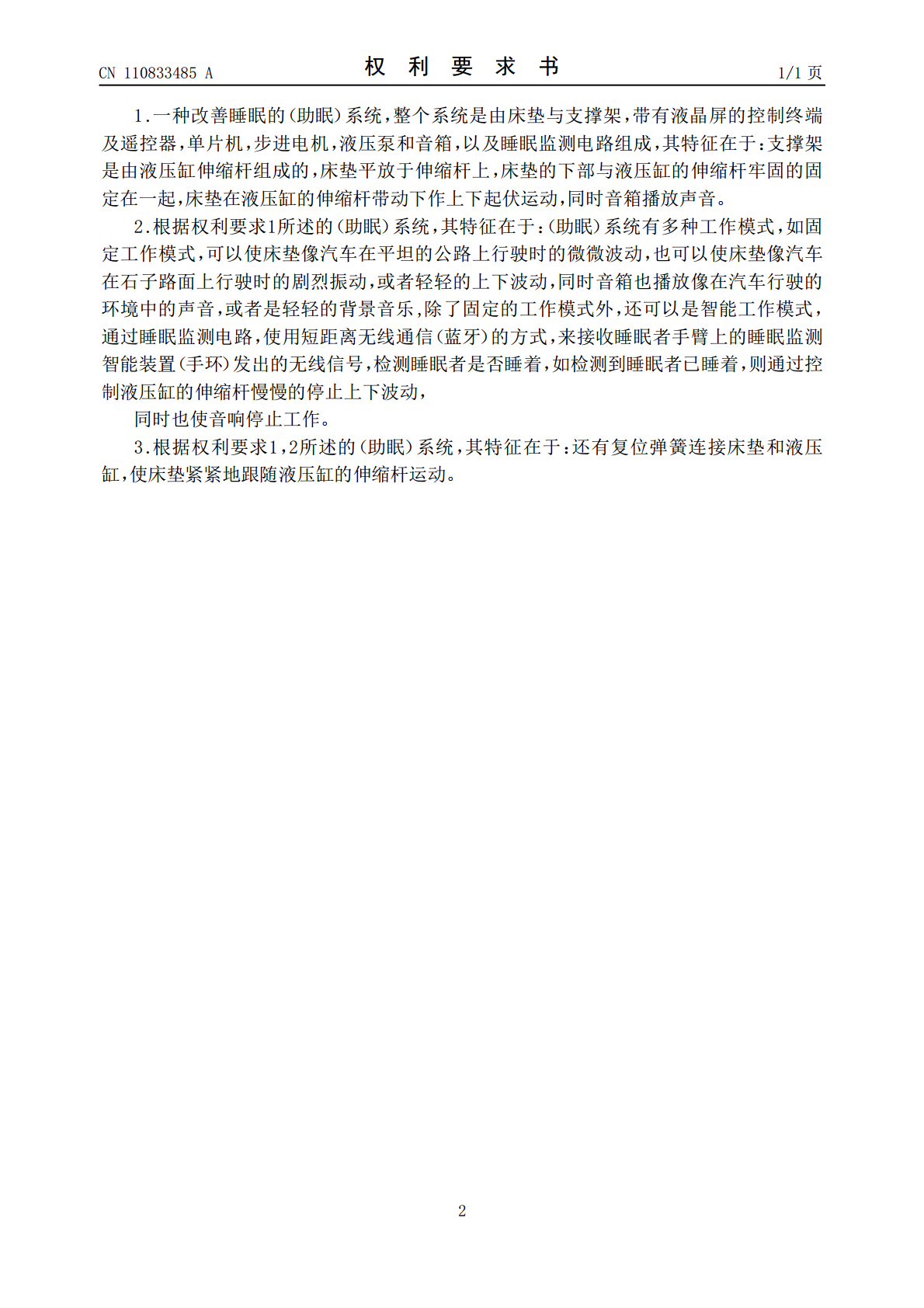

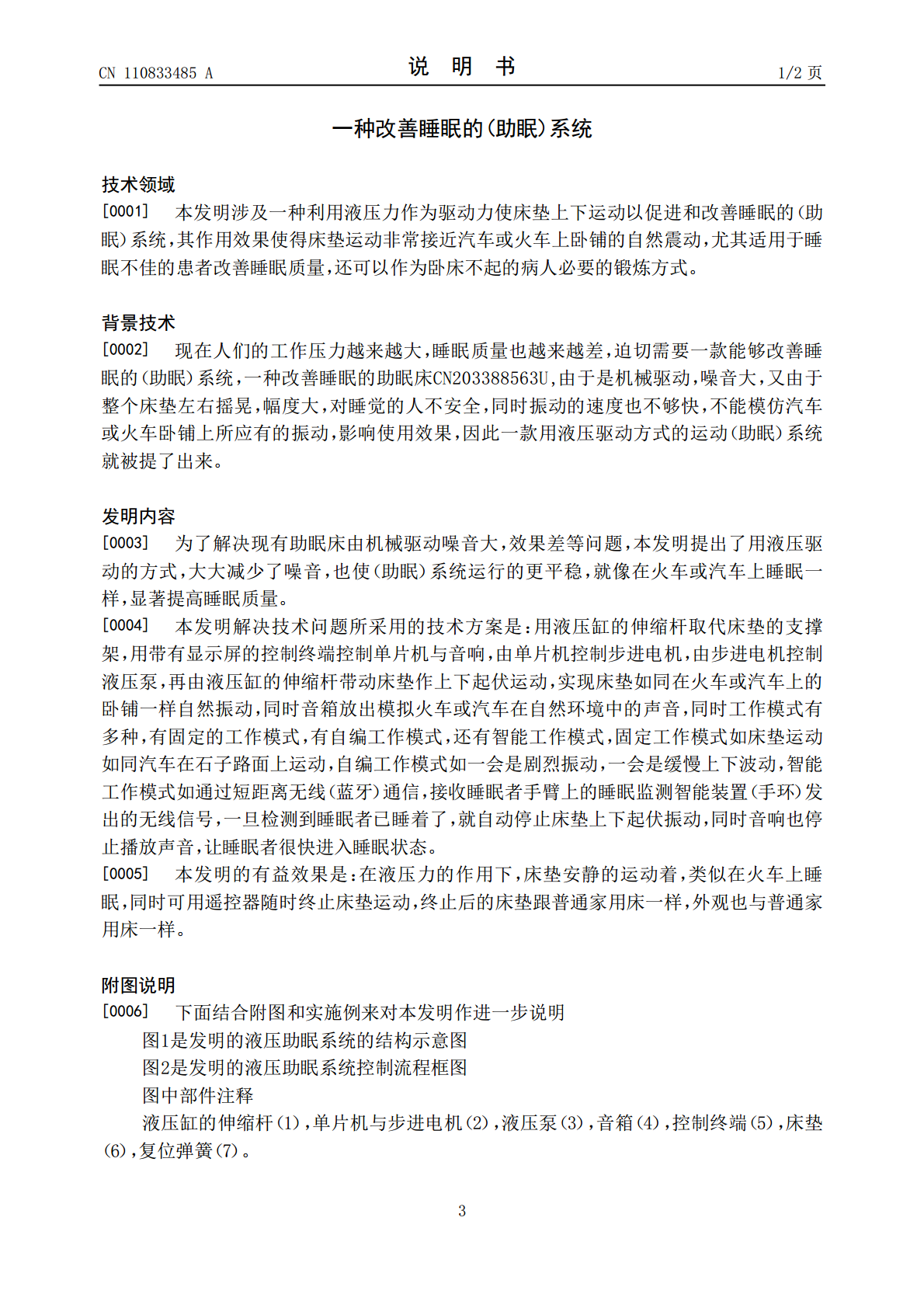

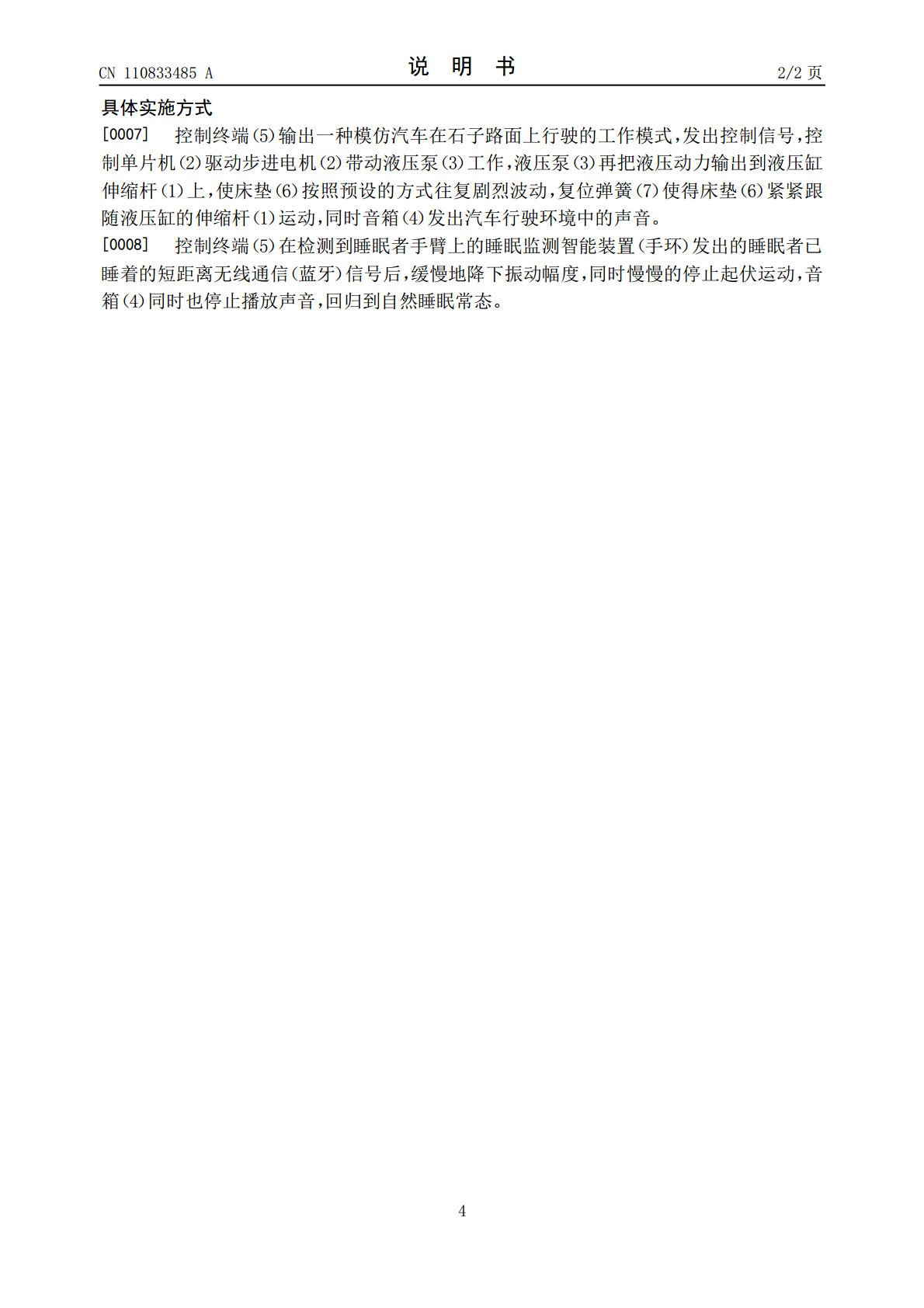

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110833485A(43)申请公布日2020.02.25(21)申请号201910442540.8(22)申请日2019.05.25(71)申请人程书全地址230061安徽省合肥市蜀山区西园街道岳西路岳西新村A区10幢602室(72)发明人程书全(51)Int.Cl.A61G7/043(2006.01)A61M21/02(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种改善睡眠的（助眠）系统(57)摘要本发明涉及液压电动技术领域，具体涉及一种改善睡眠的（助眠）系统，床垫的支撑架是由液压缸的伸缩杆组成的，在控制终端的控制下，伸缩杆有规律的上下起伏运动，带动床垫上下波动，从而起到辅助睡眠者快速进入睡眠状态的作用。CN110833485ACN110833485A权利要求书1/1页1.一种改善睡眠的（助眠）系统，整个系统是由床垫与支撑架，带有液晶屏的控制终端及遥控器，单片机，步进电机，液压泵和音箱，以及睡眠监测电路组成，其特征在于：支撑架是由液压缸伸缩杆组成的，床垫平放于伸缩杆上，床垫的下部与液压缸的伸缩杆牢固的固定在一起，床垫在液压缸的伸缩杆带动下作上下起伏运动，同时音箱播放声音。2.根据权利要求1所述的（助眠）系统，其特征在于：（助眠）系统有多种工作模式，如固定工作模式，可以使床垫像汽车在平坦的公路上行驶时的微微波动，也可以使床垫像汽车在石子路面上行驶时的剧烈振动，或者轻轻的上下波动，同时音箱也播放像在汽车行驶的环境中的声音，或者是轻轻的背景音乐,除了固定的工作模式外，还可以是智能工作模式，通过睡眠监测电路，使用短距离无线通信（蓝牙）的方式，来接收睡眠者手臂上的睡眠监测智能装置（手环）发出的无线信号，检测睡眠者是否睡着，如检测到睡眠者已睡着，则通过控制液压缸的伸缩杆慢慢的停止上下波动，同时也使音响停止工作。3.根据权利要求1，2所述的（助眠）系统，其特征在于：还有复位弹簧连接床垫和液压缸，使床垫紧紧地跟随液压缸的伸缩杆运动。2CN110833485A说明书1/2页一种改善睡眠的（助眠）系统技术领域[0001]本发明涉及一种利用液压力作为驱动力使床垫上下运动以促进和改善睡眠的（助眠）系统，其作用效果使得床垫运动非常接近汽车或火车上卧铺的自然震动，尤其适用于睡眠不佳的患者改善睡眠质量，还可以作为卧床不起的病人必要的锻炼方式。背景技术[0002]现在人们的工作压力越来越大，睡眠质量也越来越差，迫切需要一款能够改善睡眠的（助眠）系统，一种改善睡眠的助眠床CN203388563U,由于是机械驱动，噪音大，又由于整个床垫左右摇晃，幅度大，对睡觉的人不安全，同时振动的速度也不够快，不能模仿汽车或火车卧铺上所应有的振动，影响使用效果，因此一款用液压驱动方式的运动（助眠）系统就被提了出来。发明内容[0003]为了解决现有助眠床由机械驱动噪音大，效果差等问题，本发明提出了用液压驱动的方式，大大减少了噪音，也使（助眠）系统运行的更平稳，就像在火车或汽车上睡眠一样，显著提高睡眠质量。[0004]本发明解决技术问题所采用的技术方案是：用液压缸的伸缩杆取代床垫的支撑架，用带有显示屏的控制终端控制单片机与音响，由单片机控制步进电机，由步进电机控制液压泵，再由液压缸的伸缩杆带动床垫作上下起伏运动，实现床垫如同在火车或汽车上的卧铺一样自然振动，同时音箱放出模拟火车或汽车在自然环境中的声音，同时工作模式有多种，有固定的工作模式，有自编工作模式，还有智能工作模式，固定工作模式如床垫运动如同汽车在石子路面上运动，自编工作模式如一会是剧烈振动，一会是缓慢上下波动，智能工作模式如通过短距离无线（蓝牙）通信，接收睡眠者手臂上的睡眠监测智能装置（手环）发出的无线信号，一旦检测到睡眠者已睡着了，就自动停止床垫上下起伏振动，同时音响也停止播放声音，让睡眠者很快进入睡眠状态。[0005]本发明的有益效果是：在液压力的作用下，床垫安静的运动着，类似在火车上睡眠，同时可用遥控器随时终止床垫运动，终止后的床垫跟普通家用床一样，外观也与普通家用床一样。附图说明[0006]下面结合附图和实施例来对本发明作进一步说明图1是发明的液压助眠系统的结构示意图图2是发明的液压助眠系统控制流程框图图中部件注释液压缸的伸缩杆（1），单片机与步进电机（2），液压泵（3），音箱（4），控制终端（5），床垫（6），复位弹簧（7）。3CN110833485A说明书2/2页具体实施方式[0007]控制终端（5）输出一种模仿汽车在石子路面上行驶的工作模式，发出控制信号，控制单片机（2）驱动步进电机（2）带动液压泵（3）工作，液压泵（3）再把液压动力输出到液压缸伸缩杆（1）上，使床垫（6）按照预设的方式往复剧烈波动，复位弹
