一种水泥路面养护装置.pdf

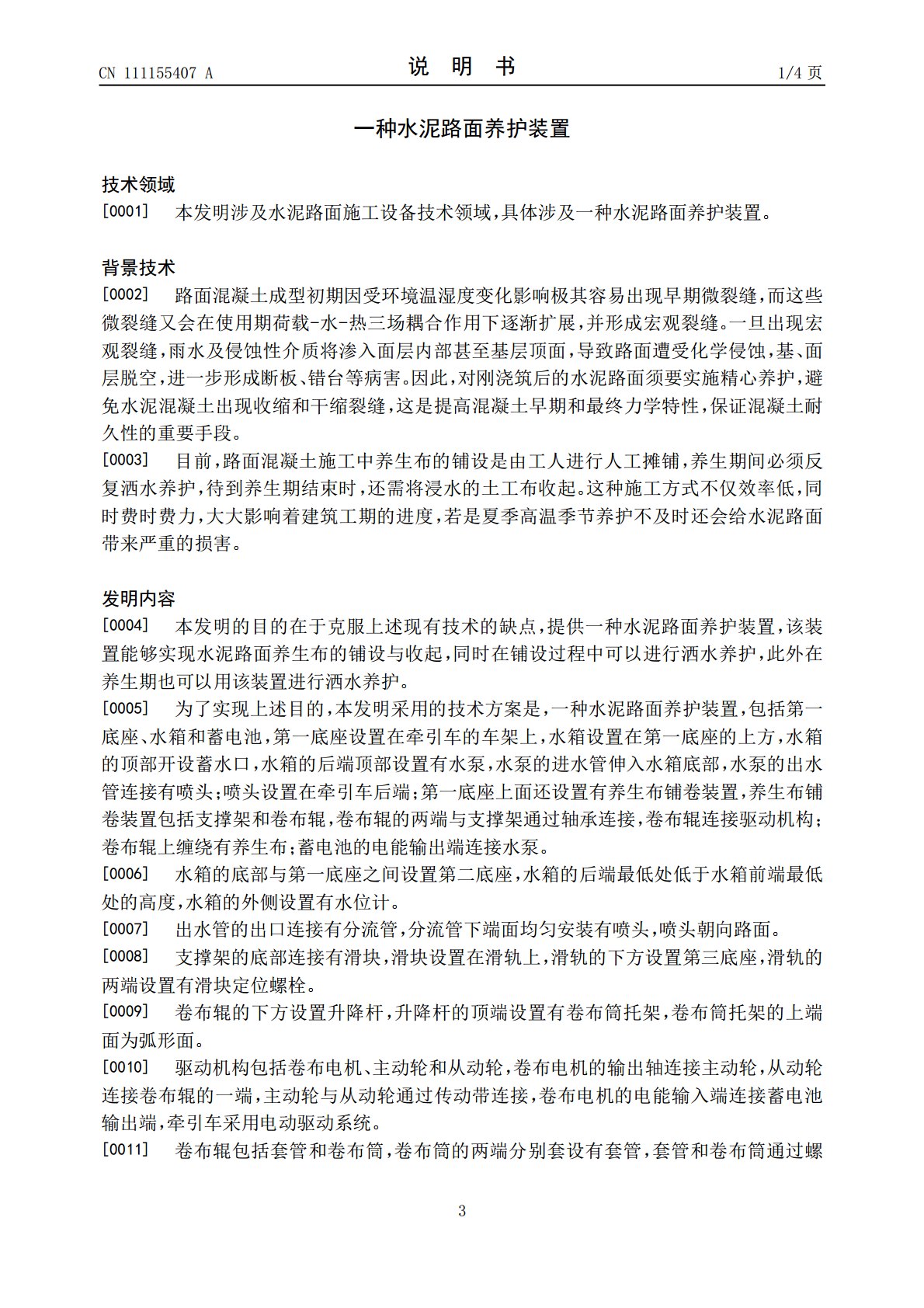

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111155407A(43)申请公布日2020.05.15(21)申请号202010066222.9(22)申请日2020.01.20(71)申请人长安大学地址710064陕西省西安市南二环路中段(72)发明人郭寅川杜清鑫申爱琴李悦吴胜利黄武(74)专利代理机构西安通大专利代理有限责任公司61200代理人李晓晓(51)Int.Cl.E01C23/03(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种水泥路面养护装置(57)摘要本发明公开了一种水泥路面养护装置，包括第一底座、水箱和蓄电池，第一底座设置在牵引车的车架上，水箱设置在第一底座的上方，水箱的顶部开设蓄水口，水箱的后端顶部设置有水泵，水泵的进水管伸入水箱底部，水泵的出水管连接有喷头；喷头设置在牵引车后端；第一底座上面还设置有养生布铺卷装置，养生布铺卷装置包括支撑架和卷布辊，卷布辊的两端与支撑架通过轴承连接，卷布辊连接驱动机构；卷布辊上缠绕有养生布；蓄电池的电能输出端连接水泵，能够实现水泥路面养生布的铺设与收起，同时在铺设过程中可以进行洒水养护，此外在养生期也可以用该装置进行洒水养护，提高铺设效率，也降低了工人的劳动强度。CN111155407ACN111155407A权利要求书1/1页1.一种水泥路面养护装置，其特征在于，包括第一底座(1)、水箱(31)和蓄电池(32)，第一底座(1)设置在牵引车的车架上，水箱(31)设置在第一底座(1)的上方，水箱(31)的顶部开设蓄水口(2)，水箱(31)的后端顶部设置有水泵(3)，水泵(3)的进水管伸入水箱(31)底部，水泵(3)的出水管(4)连接有喷头(6)；喷头(6)设置在牵引车后端；第一底座(1)上面还设置有养生布铺卷装置，养生布铺卷装置包括支撑架(19)和卷布辊(30)，卷布辊(30)的两端与支撑架(19)通过轴承连接，卷布辊(30)连接驱动机构；卷布辊(30)上缠绕有养生布(10)；蓄电池(32)的电能输出端连接水泵。2.根据权利要求1所述的水泥路面养护装置，其特征在于，水箱(31)的底部与第一底座(1)之间设置第二底座(7)，水箱(31)的后端最低处低于水箱前端最低处的高度，水箱(31)的外侧设置有水位计(8)。3.根据权利要求1所述的水泥路面养护装置，其特征在于，出水管(4)的出口连接有分流管(29)，分流管(29)下端面均匀安装有喷头(6)，喷头(6)朝向路面。4.根据权利要求1所述的水泥路面养护装置，其特征在于，支撑架(19)的底部连接有滑块(20)，滑块(20)设置在滑轨(22)上，滑轨(22)的下方设置第三底座，滑轨(22)的两端设置有滑块定位螺栓(24)。5.根据权利要求1所述的水泥路面养护装置，其特征在于，卷布辊(30)的下方设置升降杆(25)，升降杆(25)的顶端设置有卷布筒托架(14)，卷布筒托架(14)的上端面为弧形面。6.根据权利要求1所述的水泥路面养护装置，其特征在于，驱动机构包括卷布电机(11)、主动轮(12)和从动轮(13)，卷布电机(11)的输出轴连接主动轮(12)，从动轮(13)连接卷布辊(30)的一端，主动轮(12)与从动轮(11)通过传动带连接，卷布电机(11)的电能输入端连接蓄电池输出端，牵引车采用电动驱动系统。7.根据权利要求1所述的水泥路面养护装置，其特征在于，卷布辊(30)包括套管(17)和卷布筒(18)，卷布筒(18)的两端分别套设有套管(17)，套管(17)和卷布筒(18)通过螺栓(16)连接，套管(17)的两端与支撑架(19)通过轴承连接。8.根据权利要求1所述的水泥路面养护装置，其特征在于，卷布辊(30)上设置有两个布夹(15)，两个布夹(15)之间的距离不小于养生布(10)的宽度，布夹(15)与卷布辊(30)表面的间隙小于养生布(10)的厚度。9.根据权利要求8所述的水泥路面养护装置，其特征在于，布夹(15)与卷布辊(30)采用螺钉紧固。10.根据权利要求1所述的水泥路面养护装置，其特征在于，牵引车的尾部还设置有养生布托板(9)，养生布托板(9)的上端与支撑架(19)连接，养生布托板(9)的下端伸出车尾。2CN111155407A说明书1/4页一种水泥路面养护装置技术领域[0001]本发明涉及水泥路面施工设备技术领域，具体涉及一种水泥路面养护装置。背景技术[0002]路面混凝土成型初期因受环境温湿度变化影响极其容易出现早期微裂缝，而这些微裂缝又会在使用期荷载-水-热三场耦合作用下逐渐扩展，并形成宏观裂缝。一旦出现宏观裂缝，雨水及侵蚀性介质将渗入面层内部甚至基层顶面，导致路面遭受化学侵蚀，基、面层脱空，进一步形成断板、错台等病害。因此，对刚浇筑后的水泥路面须要实施精心养护，
