一种基于光感控制的水培蔬菜充足光照的调节装置.pdf

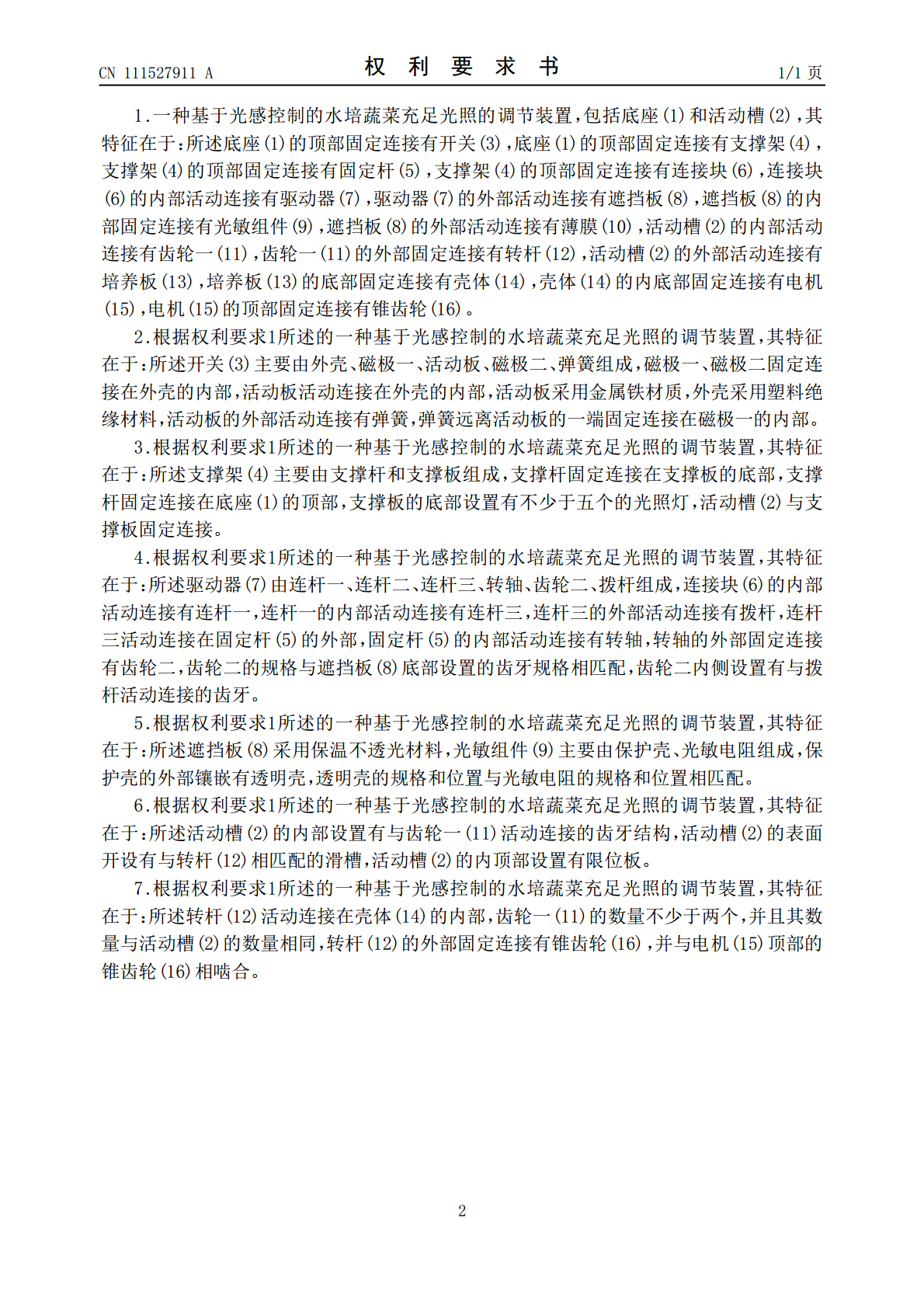

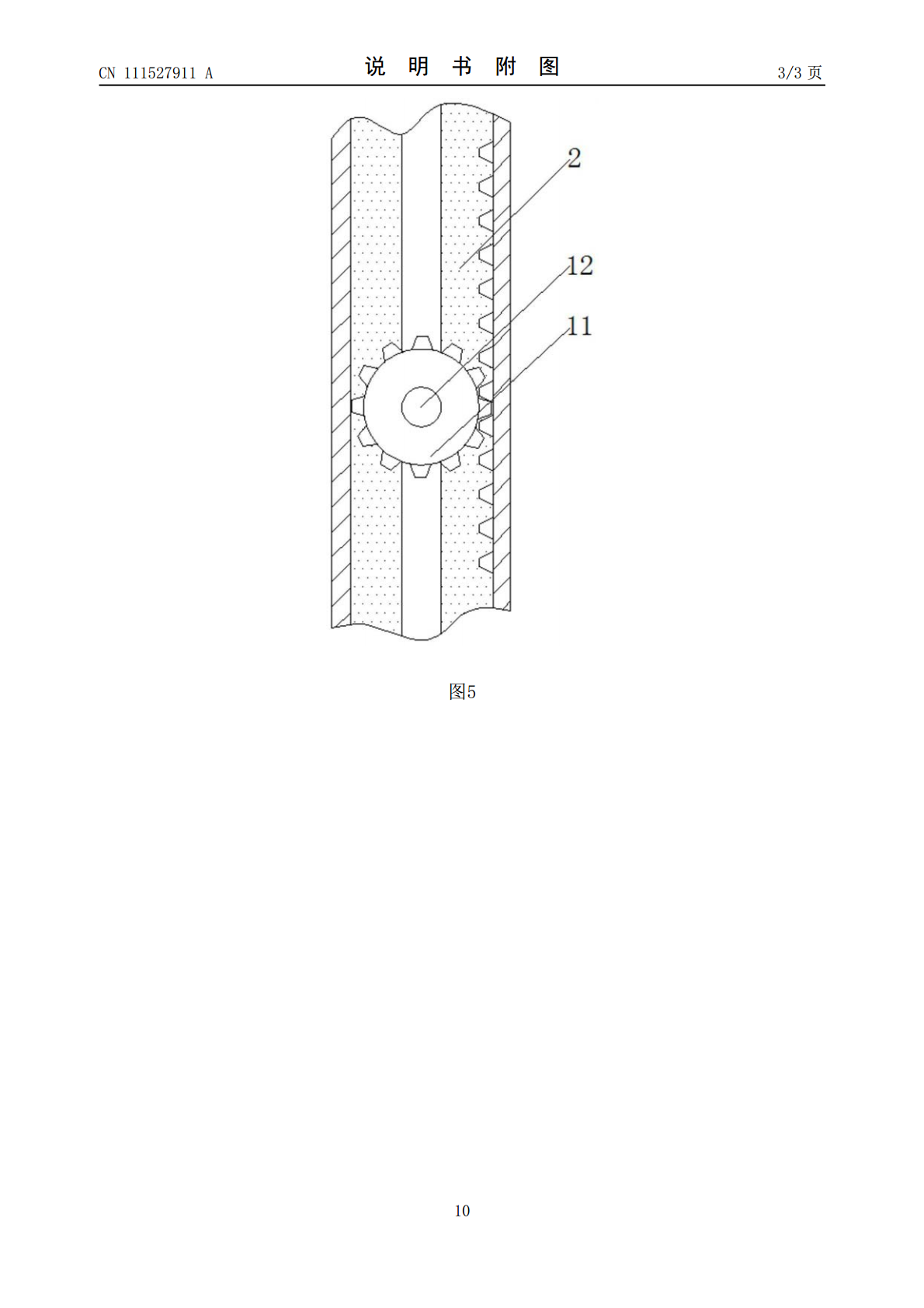

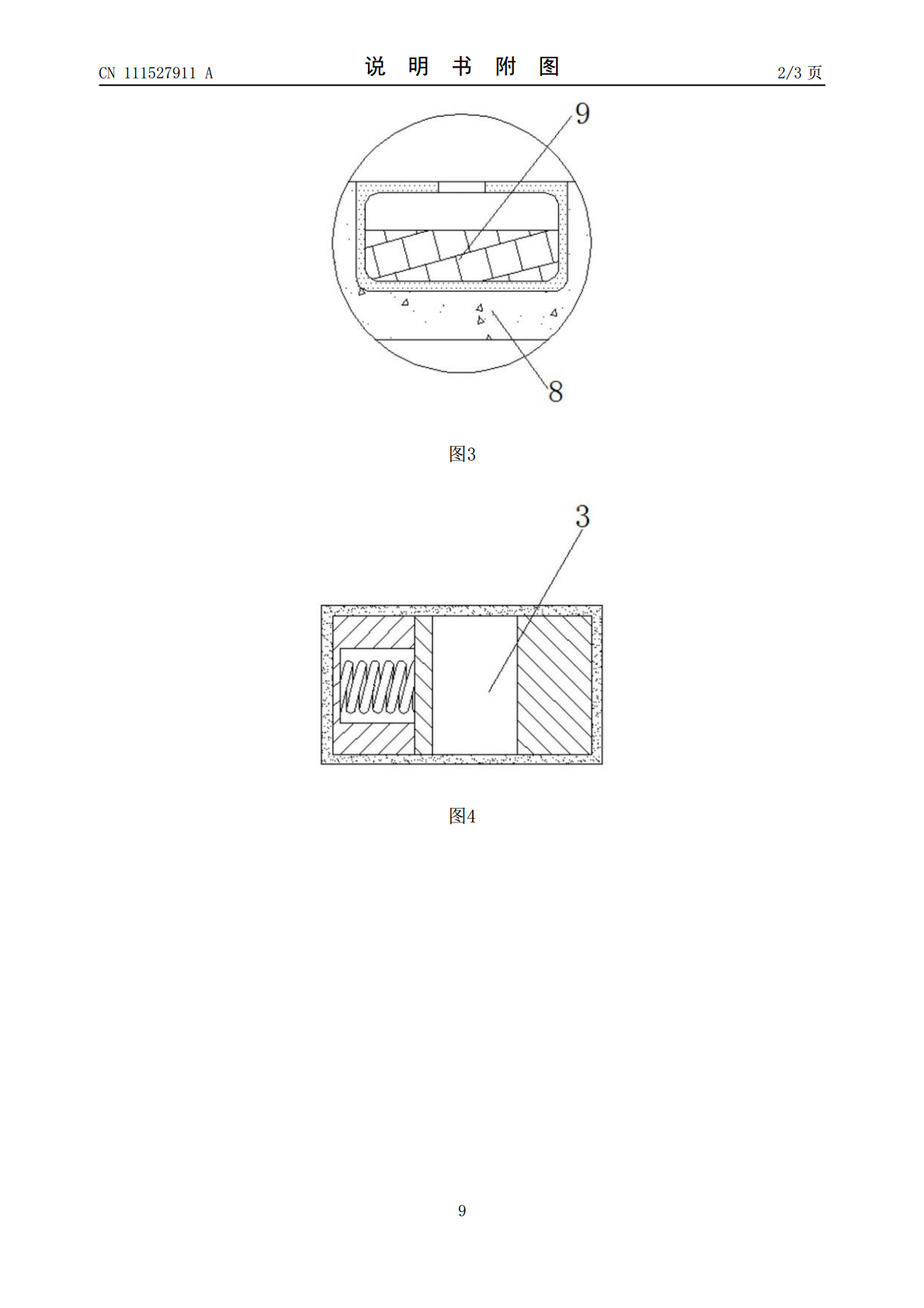

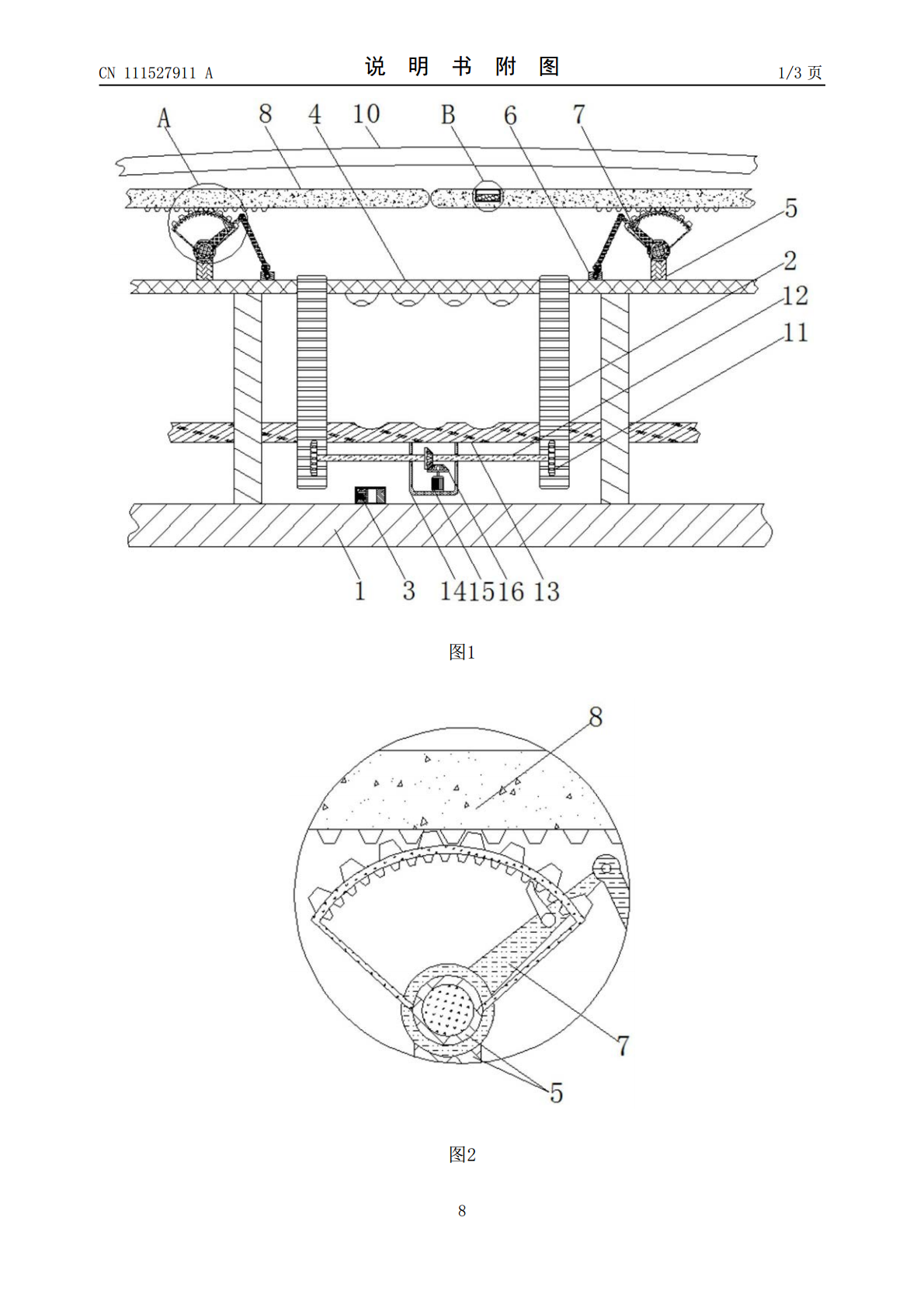

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111527911A(43)申请公布日2020.08.14(21)申请号202010254909.5(22)申请日2020.04.02(71)申请人金珊珊地址464400河南省信阳市淮滨县王家岗乡小圩村二组(72)发明人金珊珊(74)专利代理机构北京恒泰铭睿知识产权代理有限公司11642代理人胡艳(51)Int.Cl.A01G7/04(2006.01)A01G31/02(2006.01)F21V23/04(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种基于光感控制的水培蔬菜充足光照的调节装置(57)摘要本发明涉及农业生产的技术领域，且公开了一种基于光感控制的水培蔬菜充足光照的调节装置，包括底座和活动槽，所述底座的顶部固定连接有开关，底座的顶部固定连接有支撑架，支撑架的顶部固定连接有固定杆，支撑架的顶部固定连接有连接块，连接块的内部活动连接有驱动器，驱动器的外部活动连接有遮挡板；通过齿轮一、转杆、培养板、壳体、电机、锥齿轮之间的相互作用下，可以使得当外界光照充作时，培养板可以上升，这样就可以使得避免大棚内部的支架对于外界光照的遮挡，并且由于蒸腾作用，光照会使得大棚的水分聚集在大棚上层，夜晚的时候，培养板也会下降，水分在夜晚时候会冷凝滴落，这样更利于水培蔬菜的生长。CN111527911ACN111527911A权利要求书1/1页1.一种基于光感控制的水培蔬菜充足光照的调节装置，包括底座(1)和活动槽(2)，其特征在于：所述底座(1)的顶部固定连接有开关(3)，底座(1)的顶部固定连接有支撑架(4)，支撑架(4)的顶部固定连接有固定杆(5)，支撑架(4)的顶部固定连接有连接块(6)，连接块(6)的内部活动连接有驱动器(7)，驱动器(7)的外部活动连接有遮挡板(8)，遮挡板(8)的内部固定连接有光敏组件(9)，遮挡板(8)的外部活动连接有薄膜(10)，活动槽(2)的内部活动连接有齿轮一(11)，齿轮一(11)的外部固定连接有转杆(12)，活动槽(2)的外部活动连接有培养板(13)，培养板(13)的底部固定连接有壳体(14)，壳体(14)的内底部固定连接有电机(15)，电机(15)的顶部固定连接有锥齿轮(16)。2.根据权利要求1所述的一种基于光感控制的水培蔬菜充足光照的调节装置，其特征在于：所述开关(3)主要由外壳、磁极一、活动板、磁极二、弹簧组成，磁极一、磁极二固定连接在外壳的内部，活动板活动连接在外壳的内部，活动板采用金属铁材质，外壳采用塑料绝缘材料，活动板的外部活动连接有弹簧，弹簧远离活动板的一端固定连接在磁极一的内部。3.根据权利要求1所述的一种基于光感控制的水培蔬菜充足光照的调节装置，其特征在于：所述支撑架(4)主要由支撑杆和支撑板组成，支撑杆固定连接在支撑板的底部，支撑杆固定连接在底座(1)的顶部，支撑板的底部设置有不少于五个的光照灯，活动槽(2)与支撑板固定连接。4.根据权利要求1所述的一种基于光感控制的水培蔬菜充足光照的调节装置，其特征在于：所述驱动器(7)由连杆一、连杆二、连杆三、转轴、齿轮二、拨杆组成，连接块(6)的内部活动连接有连杆一，连杆一的内部活动连接有连杆三，连杆三的外部活动连接有拨杆，连杆三活动连接在固定杆(5)的外部，固定杆(5)的内部活动连接有转轴，转轴的外部固定连接有齿轮二，齿轮二的规格与遮挡板(8)底部设置的齿牙规格相匹配，齿轮二内侧设置有与拨杆活动连接的齿牙。5.根据权利要求1所述的一种基于光感控制的水培蔬菜充足光照的调节装置，其特征在于：所述遮挡板(8)采用保温不透光材料，光敏组件(9)主要由保护壳、光敏电阻组成，保护壳的外部镶嵌有透明壳，透明壳的规格和位置与光敏电阻的规格和位置相匹配。6.根据权利要求1所述的一种基于光感控制的水培蔬菜充足光照的调节装置，其特征在于：所述活动槽(2)的内部设置有与齿轮一(11)活动连接的齿牙结构，活动槽(2)的表面开设有与转杆(12)相匹配的滑槽，活动槽(2)的内顶部设置有限位板。7.根据权利要求1所述的一种基于光感控制的水培蔬菜充足光照的调节装置，其特征在于：所述转杆(12)活动连接在壳体(14)的内部，齿轮一(11)的数量不少于两个，并且其数量与活动槽(2)的数量相同，转杆(12)的外部固定连接有锥齿轮(16)，并与电机(15)顶部的锥齿轮(16)相啮合。2CN111527911A说明书1/5页一种基于光感控制的水培蔬菜充足光照的调节装置技术领域[0001]本发明涉及农业生产的技术领域，具体为一种基于光感控制的水培蔬菜充足光照的调节装置。背景技术[0002]水培蔬菜是指大部分根系生长在营养液层中，只通过营养液为其提供水分、养分、氧气的有别于传统土壤栽培形式
