一种基于水培蔬菜收获装置.pdf

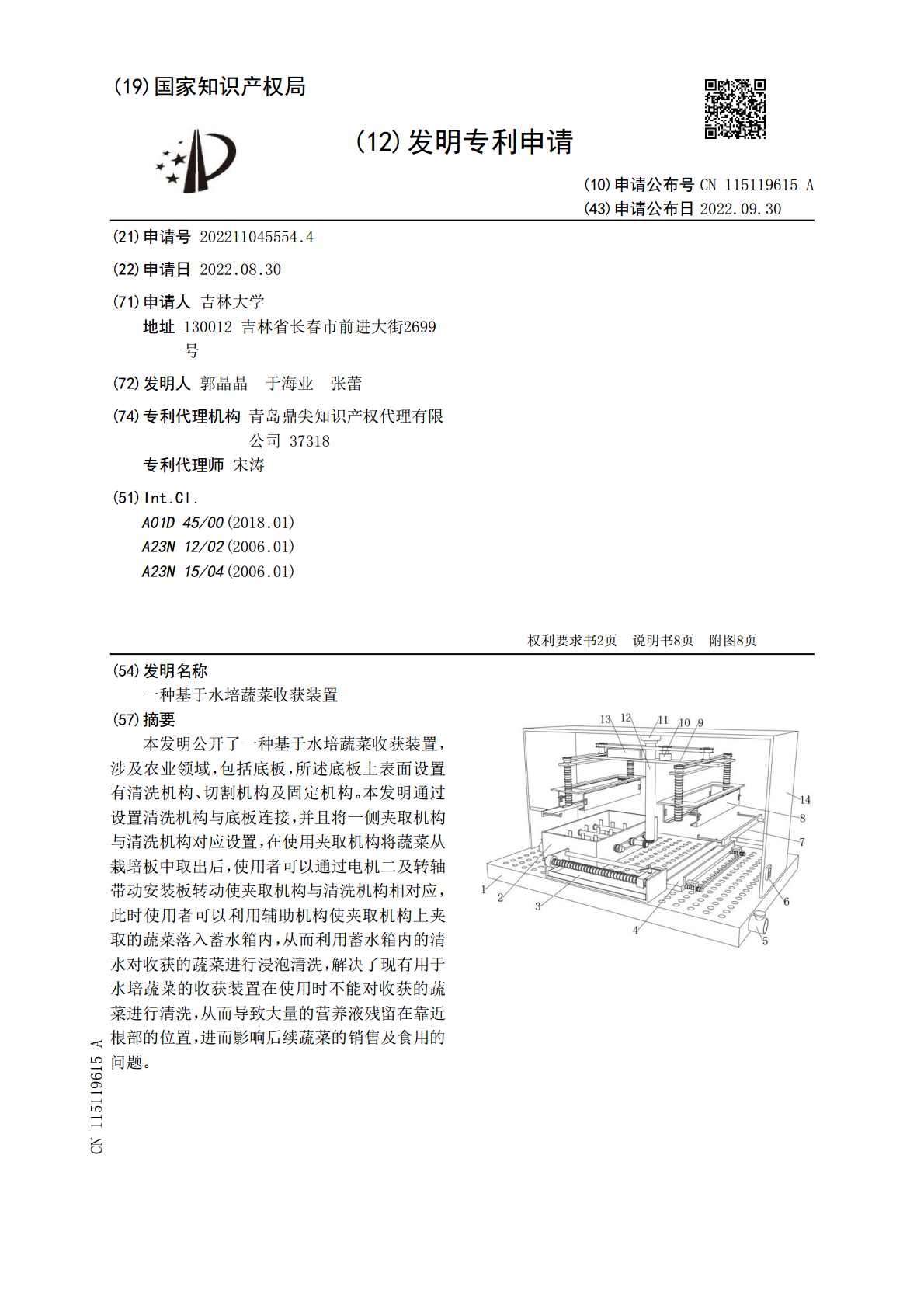

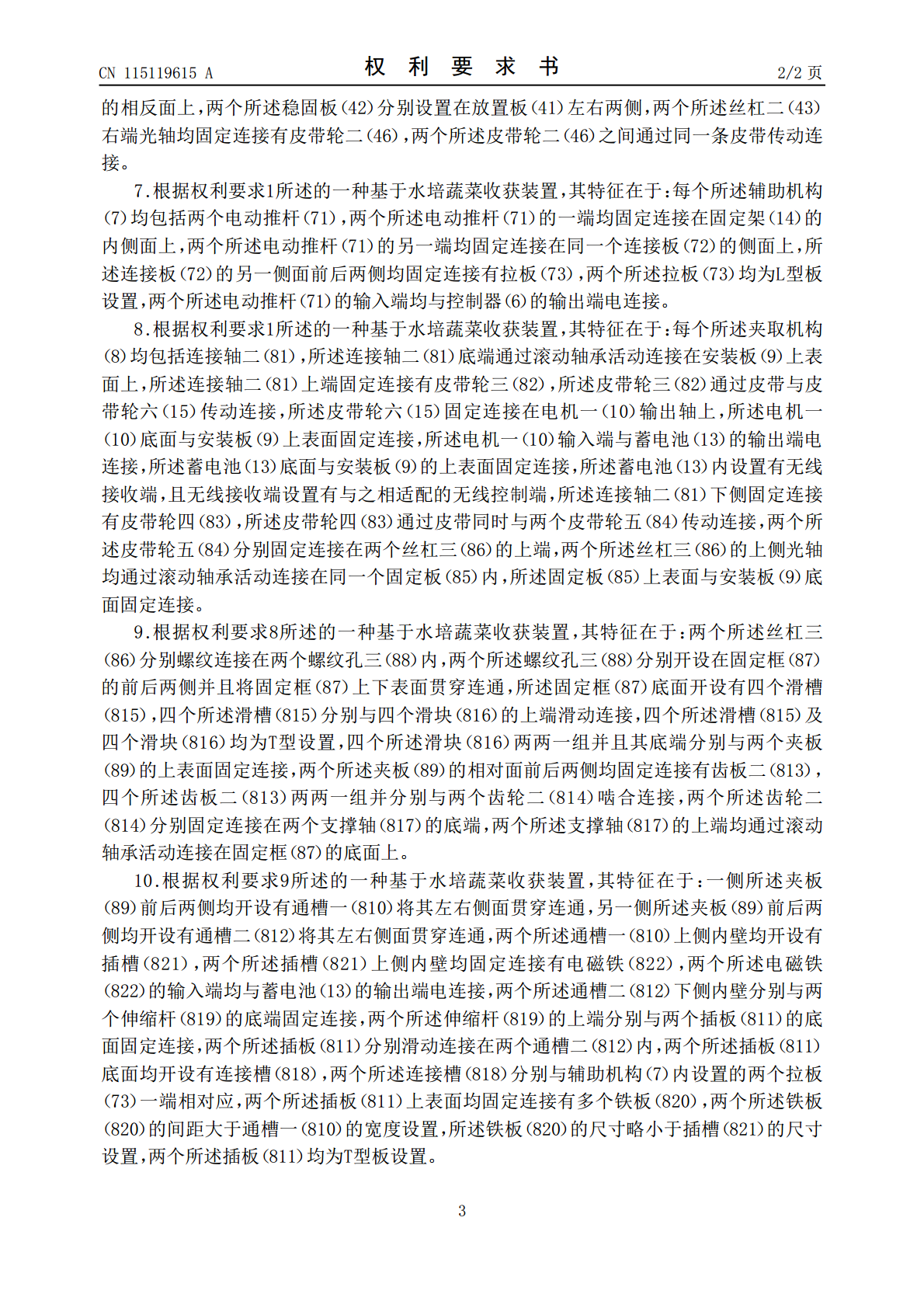

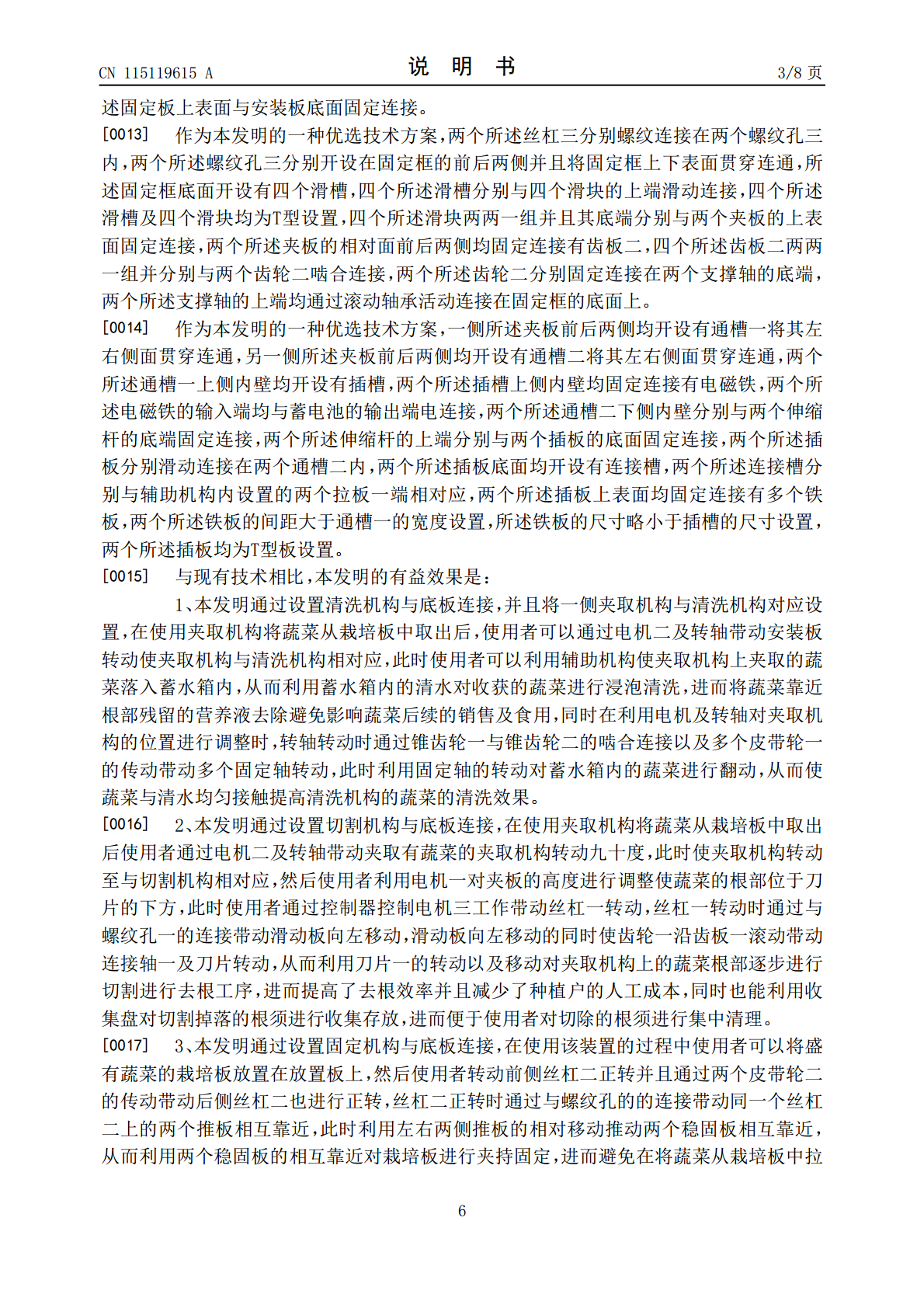

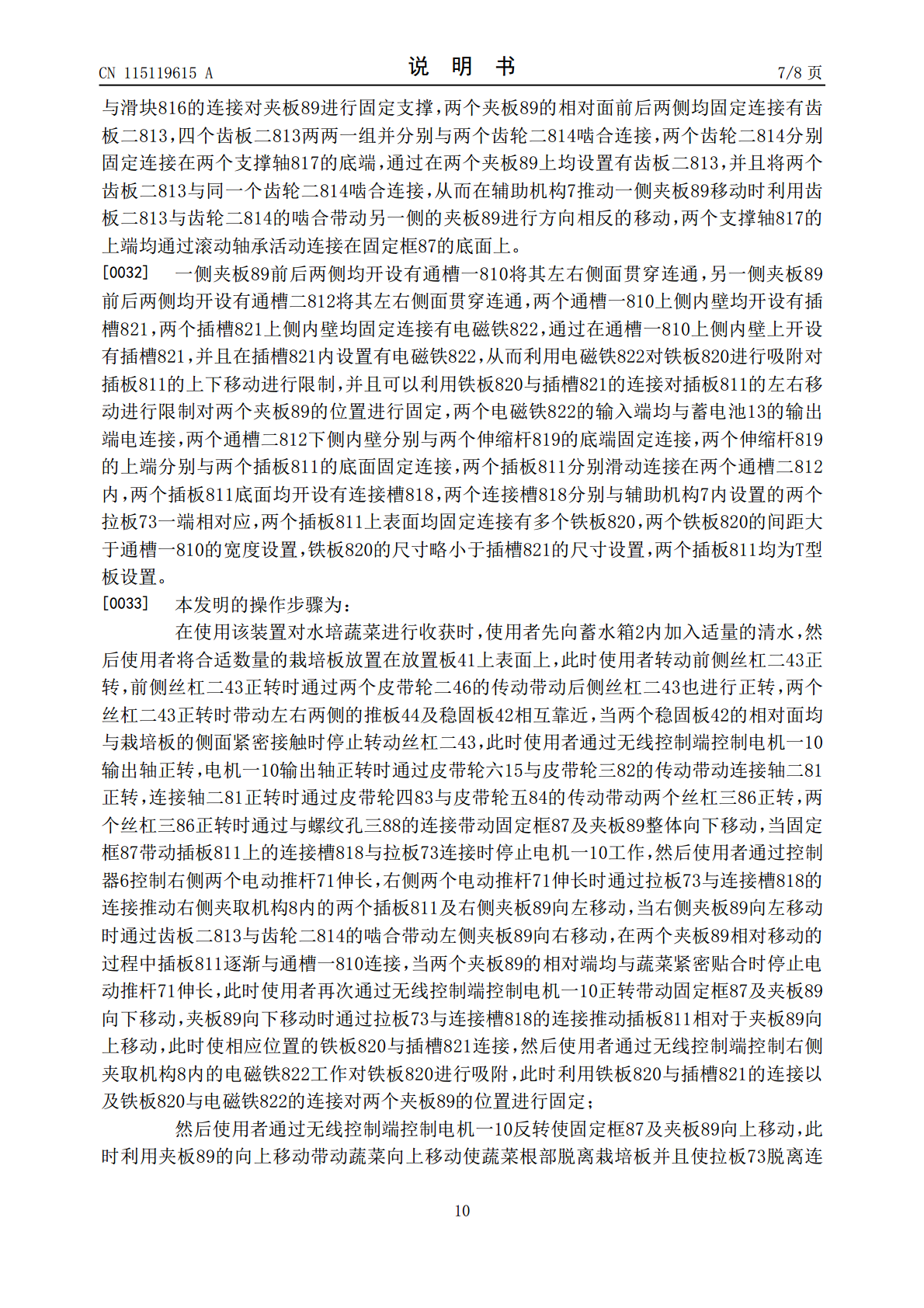

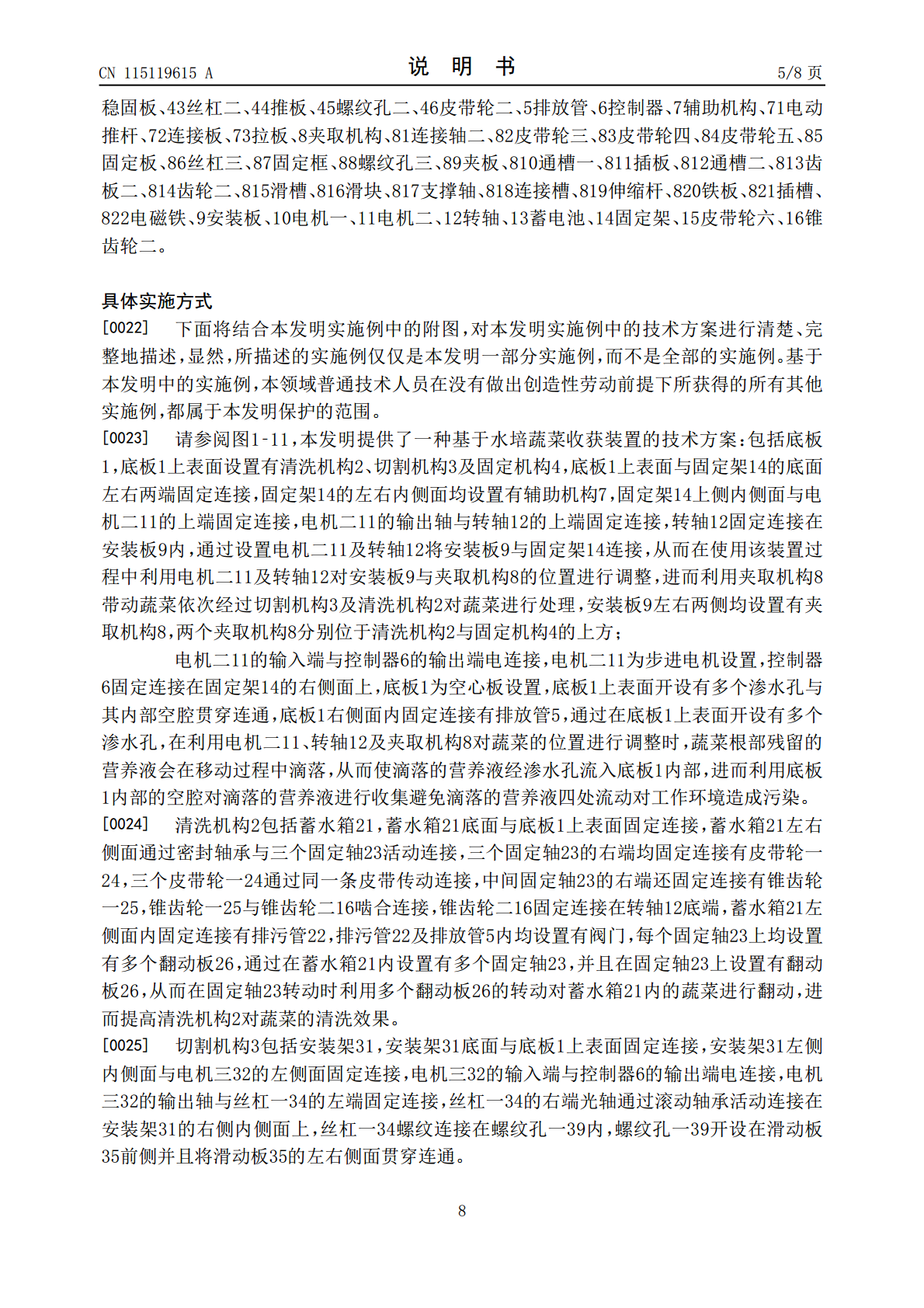

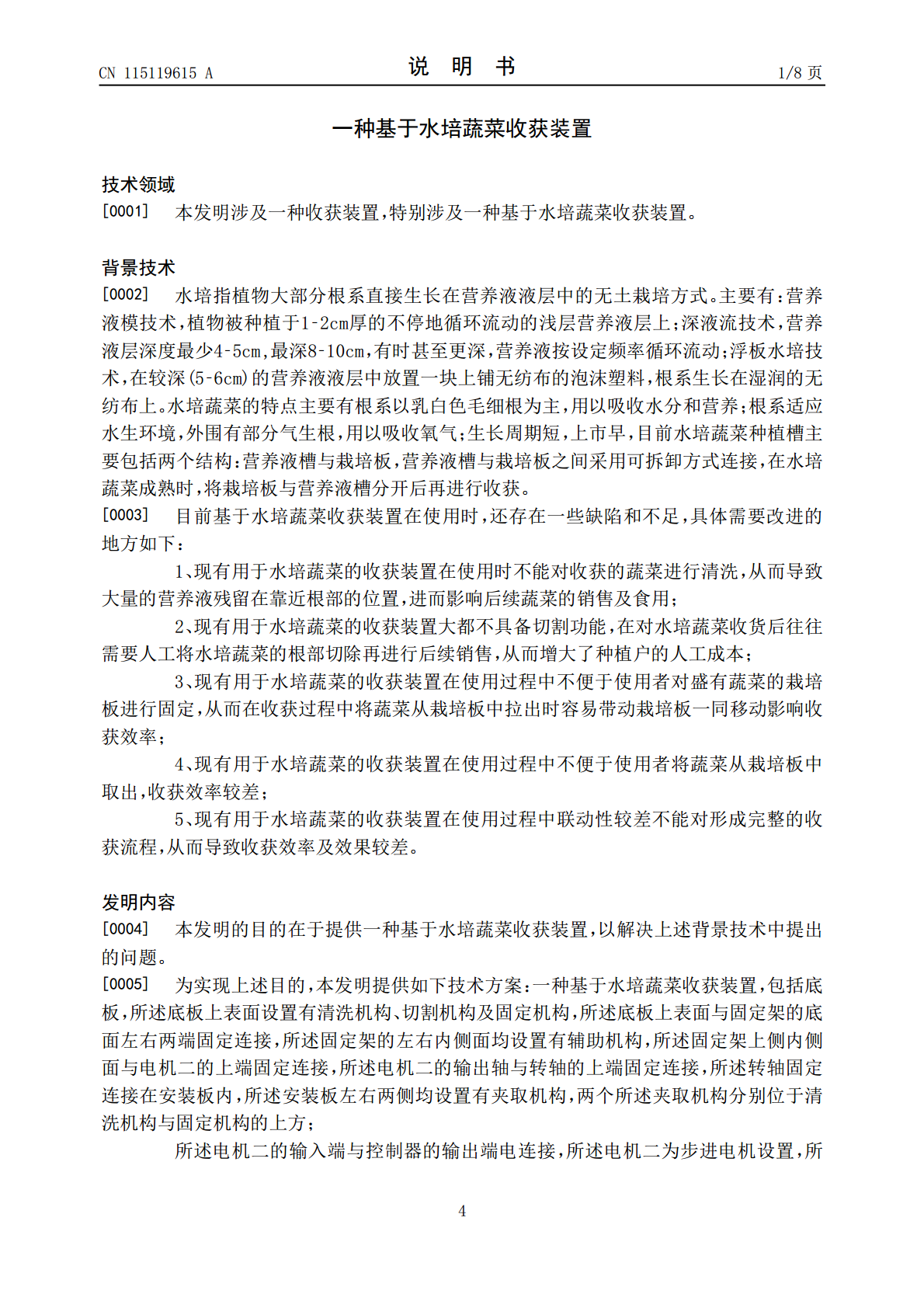

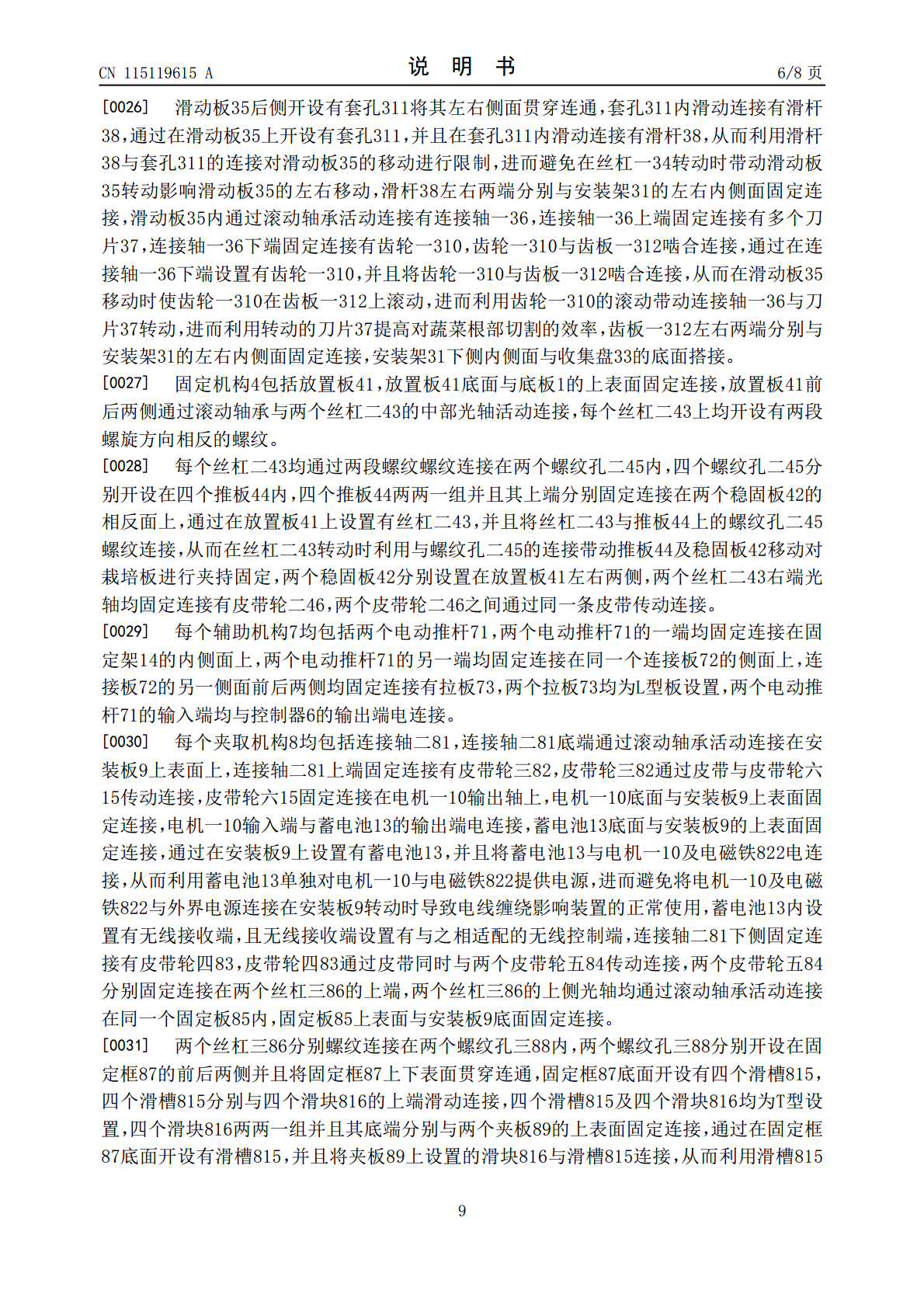

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115119615A(43)申请公布日2022.09.30(21)申请号202211045554.4(22)申请日2022.08.30(71)申请人吉林大学地址130012吉林省长春市前进大街2699号(72)发明人郭晶晶于海业张蕾(74)专利代理机构青岛鼎尖知识产权代理有限公司37318专利代理师宋涛(51)Int.Cl.A01D45/00(2018.01)A23N12/02(2006.01)A23N15/04(2006.01)权利要求书2页说明书8页附图8页(54)发明名称一种基于水培蔬菜收获装置(57)摘要本发明公开了一种基于水培蔬菜收获装置，涉及农业领域，包括底板，所述底板上表面设置有清洗机构、切割机构及固定机构。本发明通过设置清洗机构与底板连接，并且将一侧夹取机构与清洗机构对应设置，在使用夹取机构将蔬菜从栽培板中取出后，使用者可以通过电机二及转轴带动安装板转动使夹取机构与清洗机构相对应，此时使用者可以利用辅助机构使夹取机构上夹取的蔬菜落入蓄水箱内，从而利用蓄水箱内的清水对收获的蔬菜进行浸泡清洗，解决了现有用于水培蔬菜的收获装置在使用时不能对收获的蔬菜进行清洗，从而导致大量的营养液残留在靠近根部的位置，进而影响后续蔬菜的销售及食用的问题。CN115119615ACN115119615A权利要求书1/2页1.一种基于水培蔬菜收获装置，包括底板（1），其特征在于：所述底板（1）上表面设置有清洗机构（2）、切割机构（3）及固定机构（4），所述底板（1）上表面与固定架（14）的底面左右两端固定连接，所述固定架（14）的左右内侧面均设置有辅助机构（7），所述固定架（14）上侧内侧面与电机二（11）的上端固定连接，所述电机二（11）的输出轴与转轴（12）的上端固定连接，所述转轴（12）固定连接在安装板（9）内，所述安装板（9）左右两侧均设置有夹取机构（8），两个所述夹取机构（8）分别位于清洗机构（2）与固定机构（4）的上方；所述电机二（11）的输入端与控制器（6）的输出端电连接，所述电机二（11）为步进电机设置，所述控制器（6）固定连接在固定架（14）的右侧面上，所述底板（1）为空心板设置，所述底板（1）上表面开设有多个渗水孔与其内部空腔贯穿连通，所述底板（1）右侧面内固定连接有排放管（5）。2.根据权利要求1所述的一种基于水培蔬菜收获装置，其特征在于：所述清洗机构（2）包括蓄水箱（21），所述蓄水箱（21）底面与底板（1）上表面固定连接，所述蓄水箱（21）左右侧面通过密封轴承与三个固定轴（23）活动连接，三个所述固定轴（23）的右端均固定连接有皮带轮一（24），三个所述皮带轮一（24）通过同一条皮带传动连接，中间所述固定轴（23）的右端还固定连接有锥齿轮一（25），所述锥齿轮一（25）与锥齿轮二（16）啮合连接，所述锥齿轮二（16）固定连接在转轴（12）底端，所述蓄水箱（21）左侧面内固定连接有排污管（22），所述排污管（22）及排放管（5）内均设置有阀门，每个所述固定轴（23）上均设置有多个翻动板（26）。3.根据权利要求1所述的一种基于水培蔬菜收获装置，其特征在于：所述切割机构（3）包括安装架（31），所述安装架（31）底面与底板（1）上表面固定连接，所述安装架（31）左侧内侧面与电机三（32）的左侧面固定连接，所述电机三（32）的输入端与控制器（6）的输出端电连接，所述电机三（32）的输出轴与丝杠一（34）的左端固定连接，所述丝杠一（34）的右端光轴通过滚动轴承活动连接在安装架（31）的右侧内侧面上，所述丝杠一（34）螺纹连接在螺纹孔一（39）内，所述螺纹孔一（39）开设在滑动板（35）前侧并且将滑动板（35）的左右侧面贯穿连通。4.根据权利要求3所述的一种基于水培蔬菜收获装置，其特征在于：所述滑动板（35）后侧开设有套孔（311）将其左右侧面贯穿连通，所述套孔（311）内滑动连接有滑杆（38），所述滑杆（38）左右两端分别与安装架（31）的左右内侧面固定连接，所述滑动板（35）内通过滚动轴承活动连接有连接轴一（36），所述连接轴一（36）上端固定连接有多个刀片（37），所述连接轴一（36）下端固定连接有齿轮一（310），所述齿轮一（310）与齿板一（312）啮合连接，所述齿板一（312）左右两端分别与安装架（31）的左右内侧面固定连接，所述安装架（31）下侧内侧面与收集盘（33）的底面搭接。5.根据权利要求1所述的一种基于水培蔬菜收获装置，其特征在于：所述固定机构（4）包括放置板（41），所述放置板（41）底面与底板（1）的上表面固定连接，所述放置板（41）前后两侧通过滚动轴承与两个丝杠二（43）的中部光轴活动连接，每个所述丝杠二（43）上均开设有两段螺旋方
