一种速食小米粥制作设备及其制作工艺.pdf

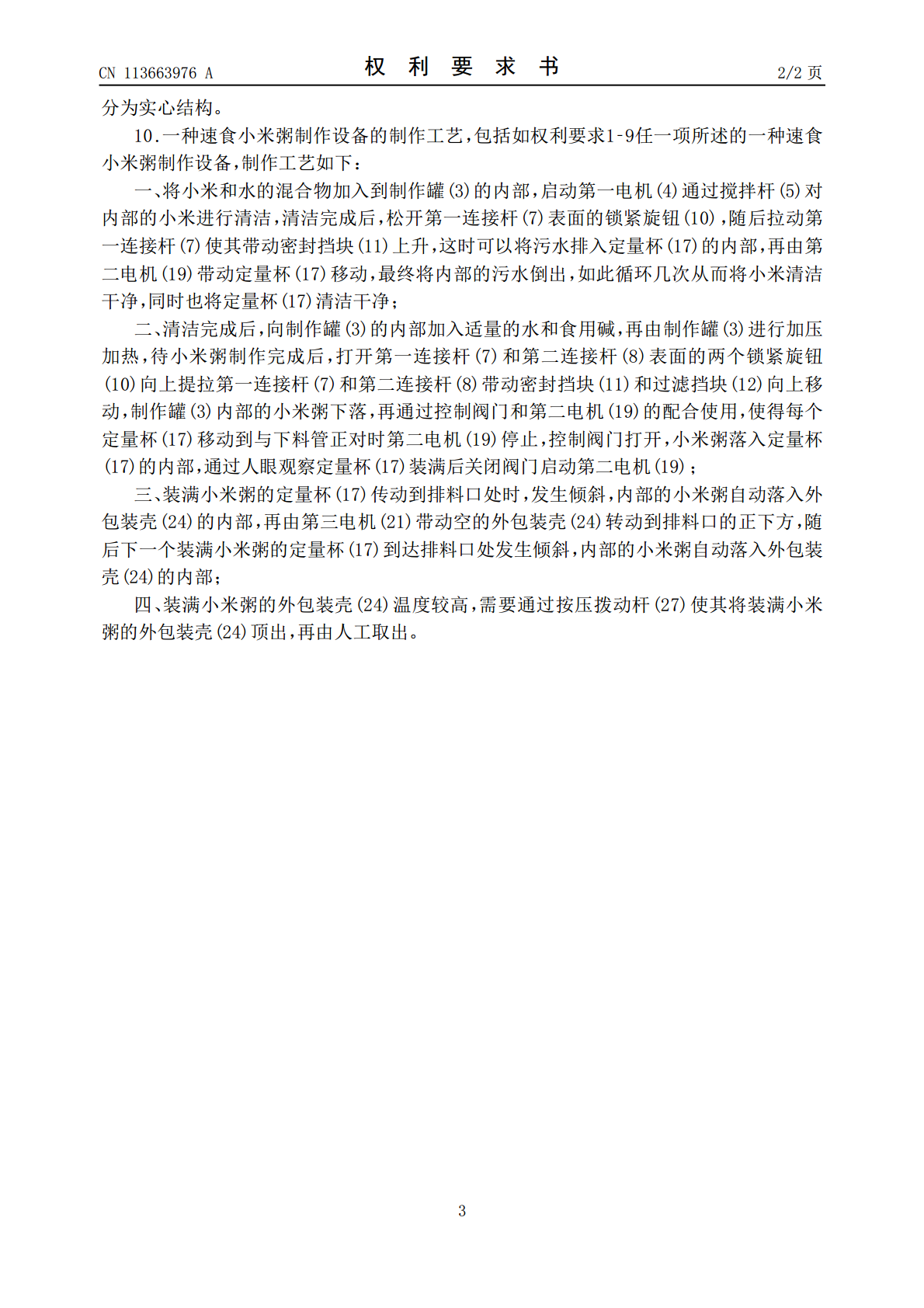

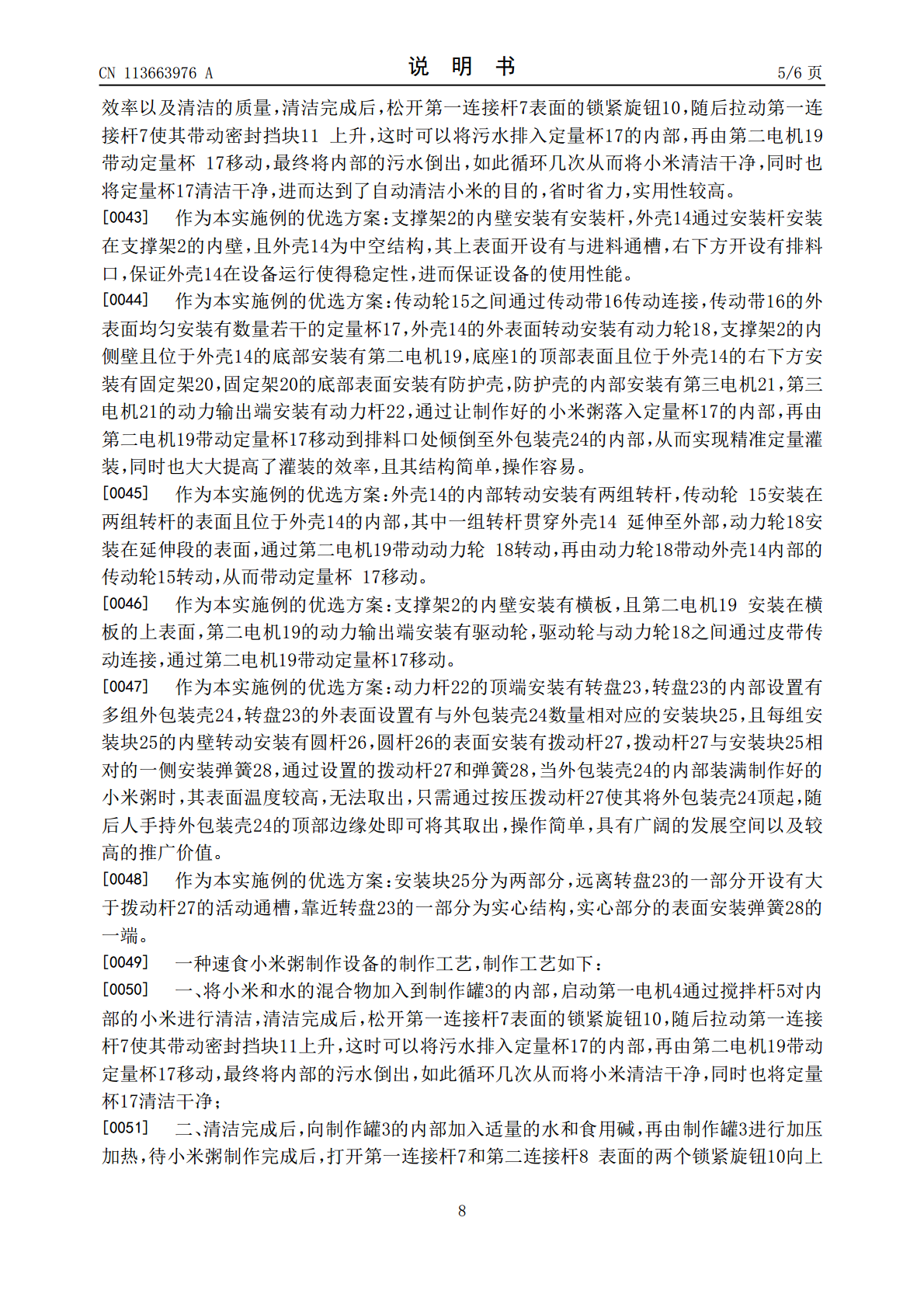

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113663976A(43)申请公布日2021.11.19(21)申请号202110825823.8B65B3/26(2006.01)(22)申请日2021.07.21B65B43/50(2006.01)B65B61/28(2006.01)(71)申请人西北农林科技大学地址712100陕西省咸阳市杨凌示范区邰城路3号(72)发明人王一鸣陈美含张明月郑诗雨丁雨涵(74)专利代理机构重庆项乾光宇专利代理事务所(普通合伙)50244代理人高姜(51)Int.Cl.B08B3/10(2006.01)B08B3/14(2006.01)B08B13/00(2006.01)B65B37/16(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种速食小米粥制作设备及其制作工艺(57)摘要本发明公开了一种速食小米粥制作设备及其制作工艺，包括底座，所述底座的顶部表面对称安装有两组支撑架，两组所述支撑架的端头处安装有制作罐，所述制作罐的顶部安装有防护罩，且防护罩的内部安装有第一电机，所述第一电机的动力输出端安装有搅拌杆，所述制作罐的内壁且位于搅拌杆的底端安装有挡板，所述制作罐的内部分别设置有第一连接杆和第二连接杆，且第一连接杆和第二连接杆的顶端均贯穿制作罐，延伸至制作罐的外部。本发明通过让制作好的小米粥落入定量杯的内部，再由第二电机带动定量杯移动到排料口处倾倒至外包装壳的内部，从而实现精准定量灌装，同时也大大提高了灌装的效率，且其结构简单，操作容易。CN113663976ACN113663976A权利要求书1/2页1.一种速食小米粥制作设备，包括底座(1)，其特征在于：所述底座(1)的顶部表面对称安装有两组支撑架(2)，两组所述支撑架(2)的端头处安装有制作罐(3)，所述制作罐(3)的顶部安装有防护罩，且防护罩的内部安装有第一电机(4)，所述第一电机(4)的动力输出端安装有搅拌杆(5)，所述制作罐(3)的内壁且位于搅拌杆(5)的底端安装有挡板(6)，所述制作罐(3)的内部分别设置有第一连接杆(7)和第二连接杆(8)，且第一连接杆(7)和第二连接杆(8)的顶端均贯穿制作罐(3)，延伸至制作罐(3)的外部。2.根据权利要求1所述的一种速食小米粥制作设备，其特征在于：所述制作罐(3)顶部表面且位于第一连接杆(7)的右侧开设有加料口，且加料口的内壁设置有螺纹，加料口的内部螺纹安装有堵头，制作罐(3)的底部连接有下料管，下料管的表面安装有控制阀门。3.根据权利要求1所述的一种速食小米粥制作设备，其特征在于：所述第一连接杆(7)与第二连接杆(8)的表面且位于制作罐(3)的顶部表面安装有套筒(9)，两组所述套筒(9)的内部均螺纹安装有锁紧旋钮(10)，所述第一连接杆(7)的底端安装有密封挡块(11)，所述第二连接杆(8)的底端贯穿密封挡块(11)并延伸至外部，延伸段的底端安装有过滤挡块(12)，且挡板(6)的内部开设有通过槽，且密封挡块(11)和过滤挡块(12)均设置在通过槽的内部，所述密封挡块(11)的中间位置处滑动安装有限位杆(13)，且过滤挡块(12)安装在限位杆(13)的另一端表面，所述支撑架(2)的内侧壁安装有外壳(14)，所述外壳(14)的内部对称设置有两组传动轮(15)。4.根据权利要求3所述的一种速食小米粥制作设备，其特征在于：所述支撑架(2)的内壁安装有安装杆，外壳(14)通过安装杆安装在支撑架(2)的内壁，且外壳(14)为中空结构，其上表面开设有与进料通槽，右下方开设有排料口。5.根据权利要求3所述的一种速食小米粥制作设备，其特征在于：所述传动轮(15)之间通过传动带(16)传动连接，所述传动带(16)的外表面均匀安装有数量若干的定量杯(17)，所述外壳(14)的外表面转动安装有动力轮(18)，所述支撑架(2)的内侧壁且位于外壳(14)的底部安装有第二电机(19)，所述底座(1)的顶部表面且位于外壳(14)的右下方安装有固定架(20)，所述固定架(20)的底部表面安装有防护壳，防护壳的内部安装有第三电机(21)，所述第三电机(21)的动力输出端安装有动力杆(22)。6.根据权利要求5所述的一种速食小米粥制作设备，其特征在于：所述外壳(14)的内部转动安装有两组转杆，传动轮(15)安装在两组转杆的表面且位于外壳(14)的内部，其中一组转杆贯穿外壳(14)延伸至外部，动力轮(18)安装在延伸段的表面。7.根据权利要求5所述的一种速食小米粥制作设备，其特征在于：所述支撑架(2)的内壁安装有横板，且第二电机(19)安装在横板的上表面，第二电机(19)的动力输出端安装有驱动轮，驱动轮与动力轮(18)之间通过皮带传动连接。8.根据权利要求5所述的一种速食小米粥制
