一种复合土工膜及其生产装置.pdf

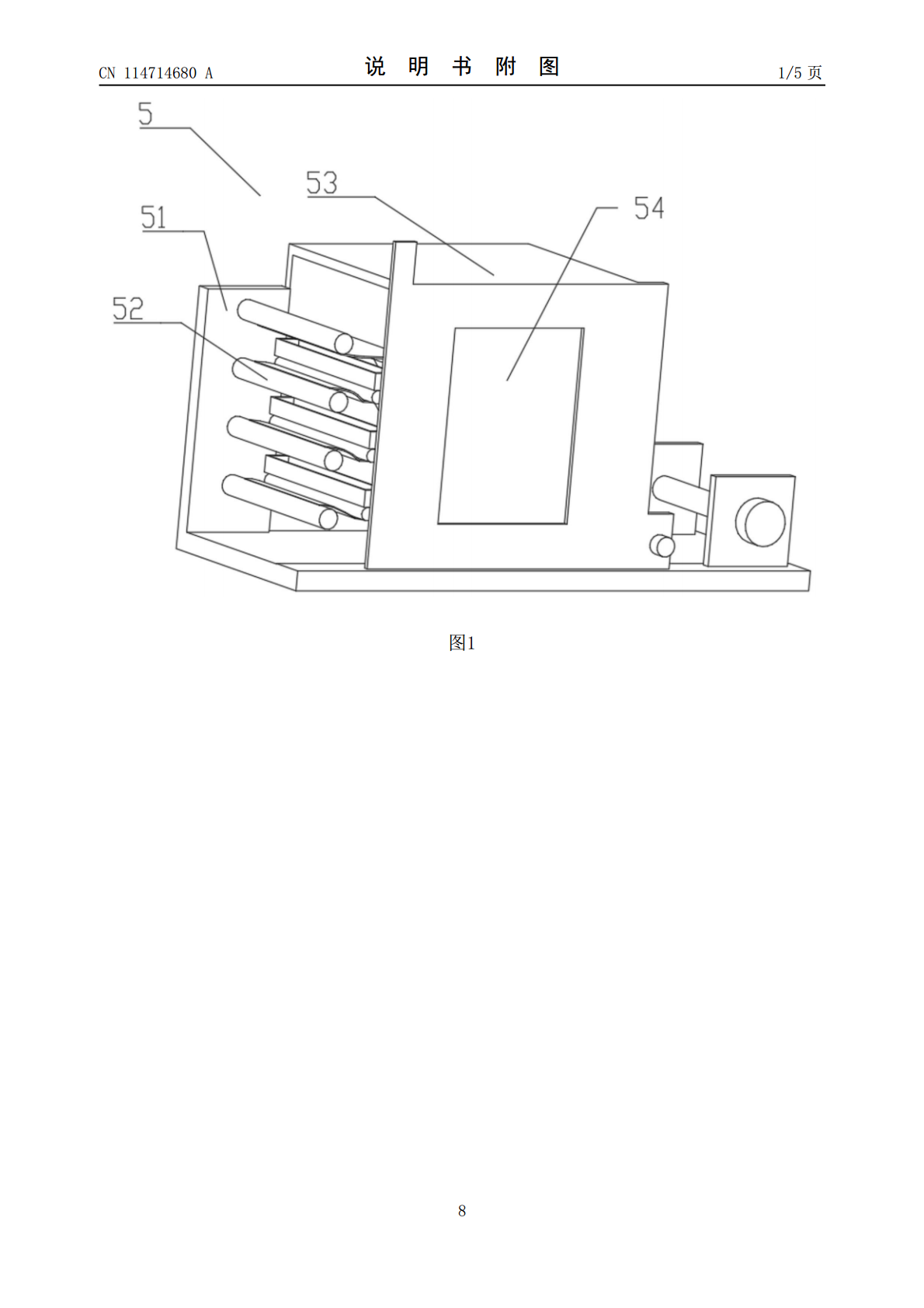

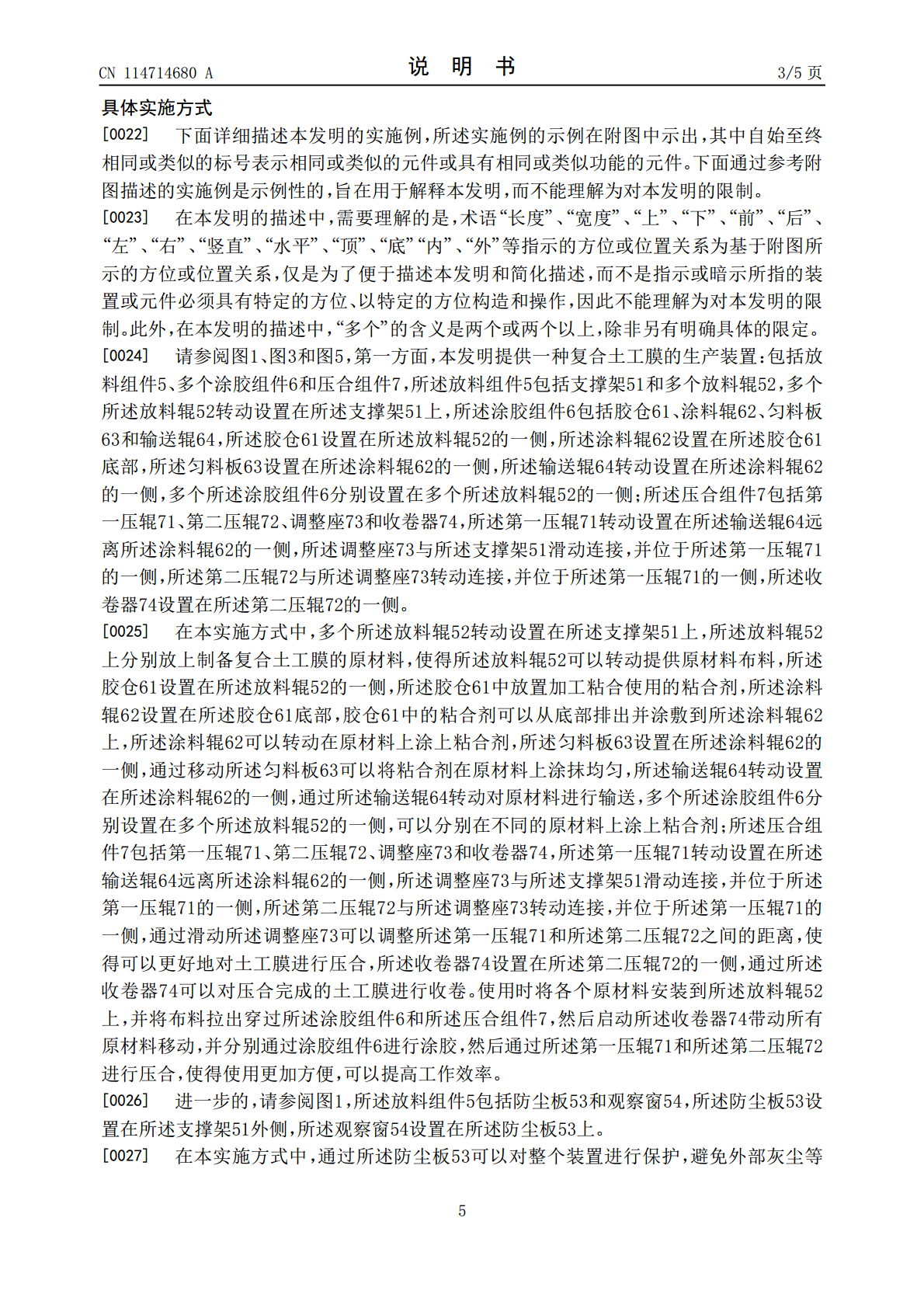

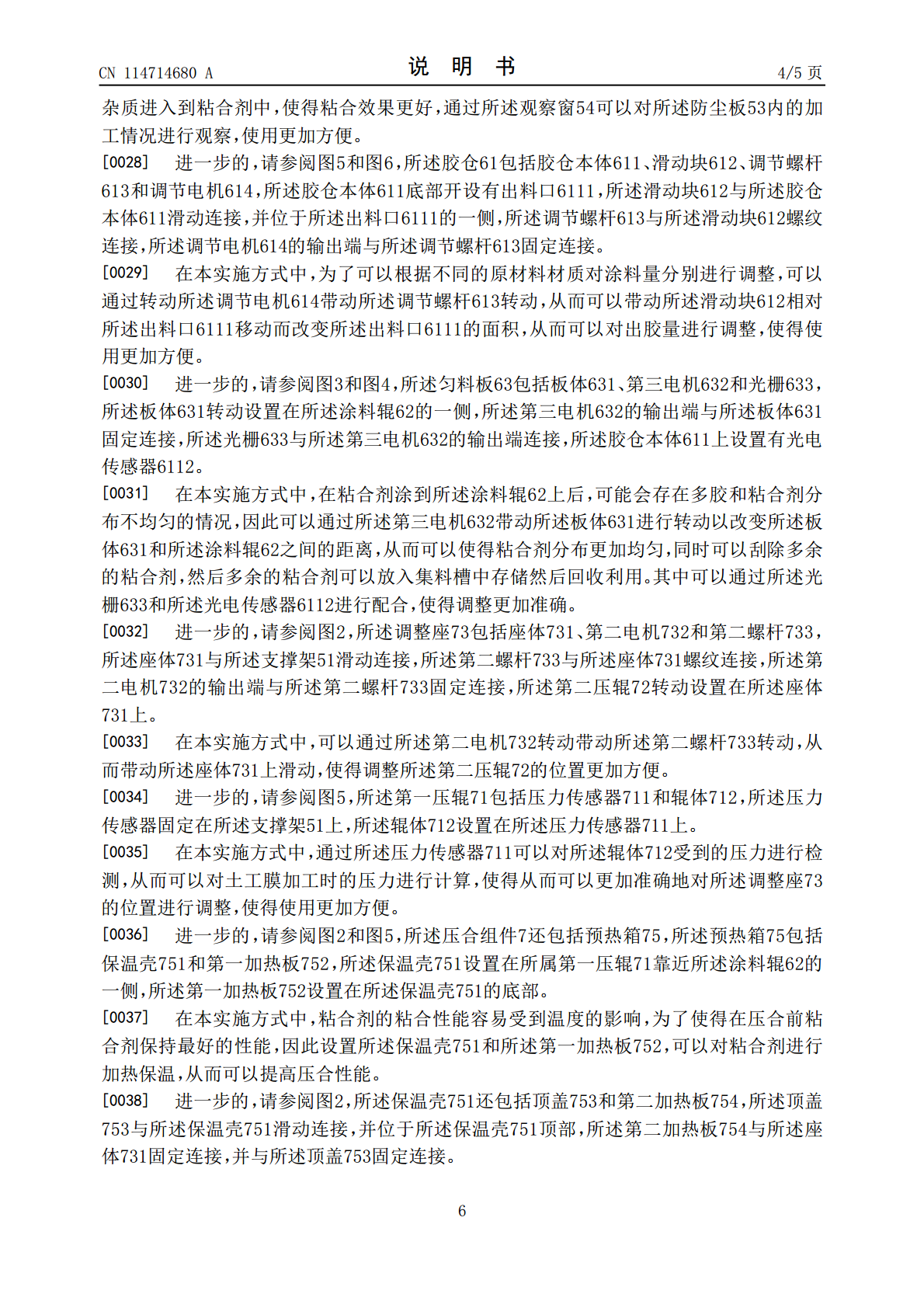

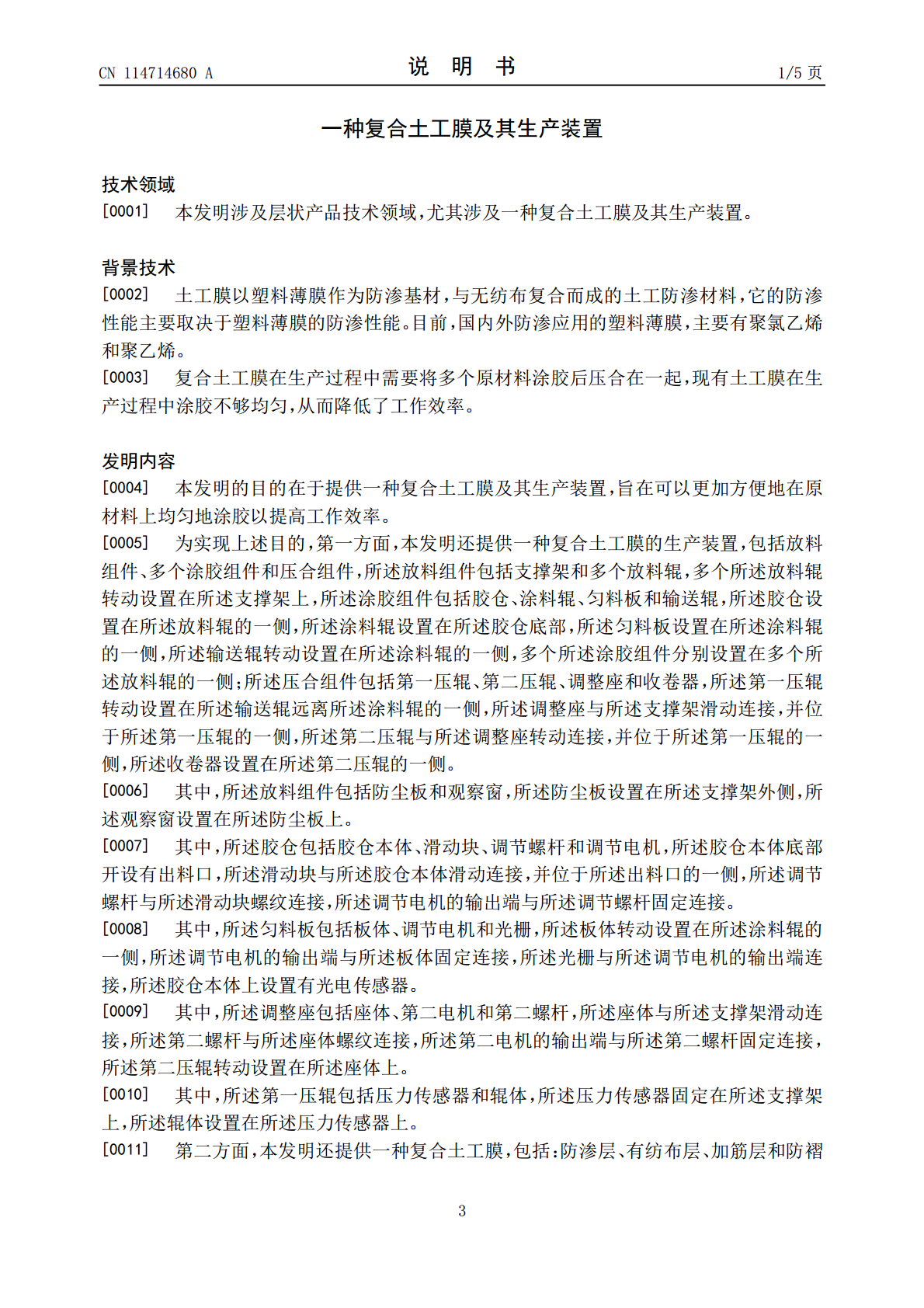

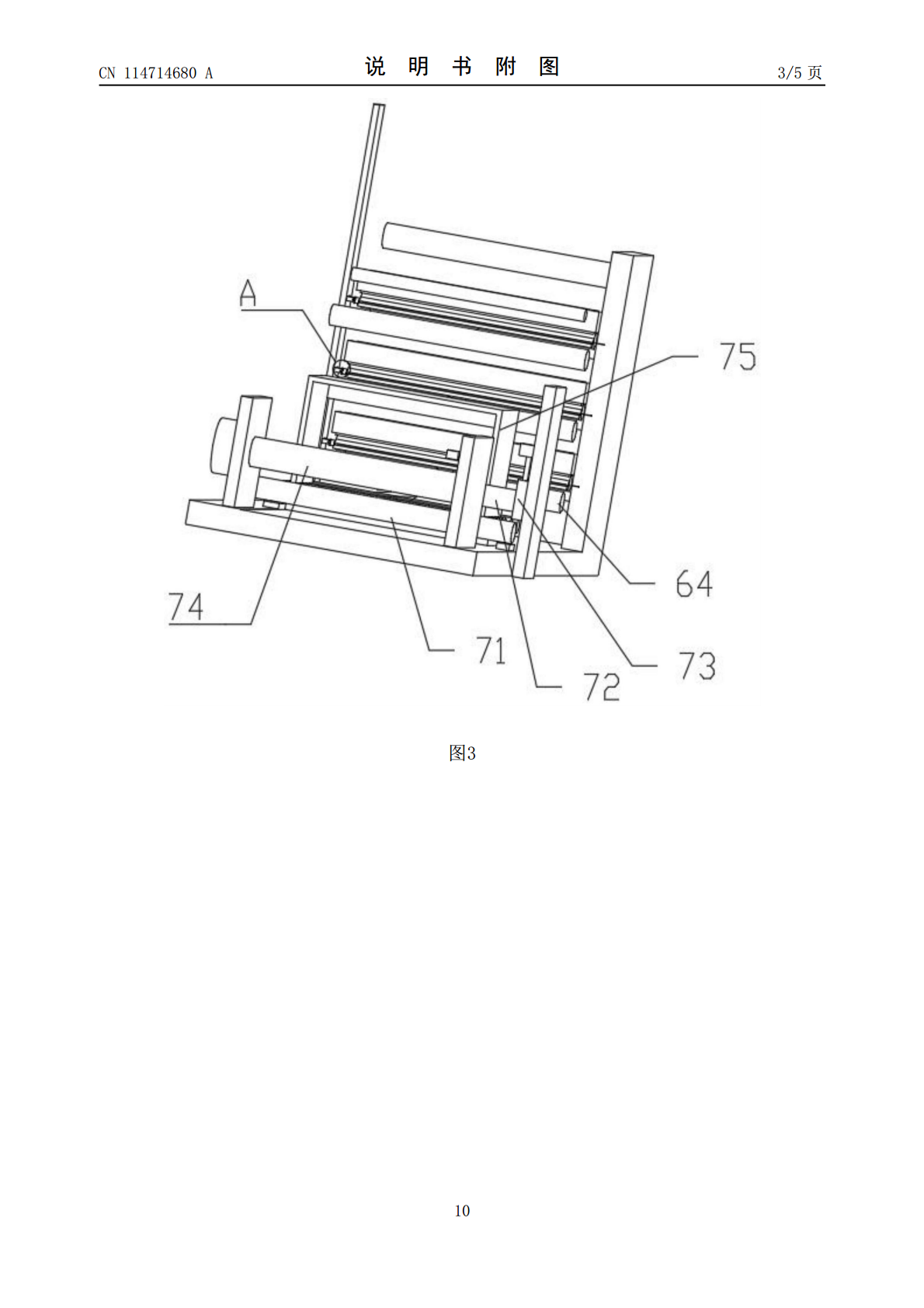

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114714680A(43)申请公布日2022.07.08(21)申请号202210438426.XB32B27/32(2006.01)(22)申请日2022.04.21B32B7/12(2006.01)B32B37/06(2006.01)(71)申请人安徽隆润高分子材料有限公司B32B37/10(2006.01)地址242100安徽省宣城市郎溪县经济开B32B37/12(2006.01)发区B32B41/00(2006.01)申请人南京正隆顺达高分子材料有限公司B65H37/02(2006.01)(72)发明人刘益和刘浩杰B65H37/04(2006.01)(74)专利代理机构重庆莫斯专利代理事务所B65H18/10(2006.01)(普通合伙)50279专利代理师周卫清(51)Int.Cl.B32B5/02(2006.01)B32B5/26(2006.01)B32B27/00(2006.01)B32B27/12(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种复合土工膜及其生产装置(57)摘要本发明涉及层状产品技术领域，具体涉及一种复合土工膜及其生产装置，包括放料组件、多个涂胶组件和压合组件，放料组件包括支撑架和多个放料辊，多个放料辊安装在支撑架上，涂胶组件包括胶仓、涂料辊、匀料板和输送辊，压合组件包括第一压辊、第二压辊、调整座和收卷器，使用时将各个原材料安装到放料辊上，并将布料拉出穿过涂胶组件和压合组件，然后启动收卷器带动所有原材料移动，并分别通过涂胶组件进行涂胶，然后通过第一压辊和第二压辊进行压合，使得使用更加方便，可以提高工作效率。CN114714680ACN114714680A权利要求书1/1页1.一种复合土工膜的生产装置，其特征在于，包括放料组件、多个涂胶组件和压合组件，所述放料组件包括支撑架和多个放料辊，多个所述放料辊转动设置在所述支撑架上，所述涂胶组件包括胶仓、涂料辊、匀料板和输送辊，所述胶仓设置在所述放料辊的一侧，所述涂料辊设置在所述胶仓底部，所述匀料板设置在所述涂料辊的一侧，所述输送辊转动设置在所述涂料辊的一侧，多个所述涂胶组件分别设置在多个所述放料辊的一侧；所述压合组件包括第一压辊、第二压辊、调整座和收卷器，所述第一压辊转动设置在所述输送辊远离所述涂料辊的一侧，所述调整座与所述支撑架滑动连接，并位于所述第一压辊的一侧，所述第二压辊与所述调整座转动连接，并位于所述第一压辊的一侧，所述收卷器设置在所述第二压辊的一侧。2.如权利要求1所述的一种复合土工膜的生产装置，其特征在于，所述放料组件包括防尘板和观察窗，所述防尘板设置在所述支撑架外侧，所述观察窗设置在所述防尘板上。3.如权利要求1所述的一种复合土工膜的生产装置，其特征在于，所述胶仓包括胶仓本体、滑动块、调节螺杆和调节电机，所述胶仓本体底部开设有出料口，所述滑动块与所述胶仓本体滑动连接，并位于所述出料口的一侧，所述调节螺杆与所述滑动块螺纹连接，所述调节电机的输出端与所述调节螺杆固定连接。4.如权利要求1所述的一种复合土工膜的生产装置，其特征在于，所述匀料板包括板体、调节电机和光栅，所述板体转动设置在所述涂料辊的一侧，所述调节电机的输出端与所述板体固定连接，所述光栅与所述调节电机的输出端连接，所述胶仓本体上设置有光电传感器。5.如权利要求1所述的一种复合土工膜的生产装置，其特征在于，所述调整座包括座体、第二电机和第二螺杆，所述座体与所述支撑架滑动连接，所述第二螺杆与所述座体螺纹连接，所述第二电机的输出端与所述第二螺杆固定连接，所述第二压辊转动设置在所述座体上。6.如权利要求5所述的一种复合土工膜的生产装置，其特征在于，所述第一压辊包括压力传感器和辊体，所述压力传感器固定在所述支撑架上，所述辊体设置在所述压力传感器上。7.一种复合土工膜，采用如权利要求1所述的复合土工膜的生产装置进行制备，其特征在于，包括：防渗层、有纺布层、加筋层和防褶皱层，所述防渗层、所述加筋层所述防褶皱层和所述有纺布层依次叠加形成所述复合土工膜。2CN114714680A说明书1/5页一种复合土工膜及其生产装置技术领域[0001]本发明涉及层状产品技术领域，尤其涉及一种复合土工膜及其生产装置。背景技术[0002]土工膜以塑料薄膜作为防渗基材，与无纺布复合而成的土工防渗材料，它的防渗性能主要取决于塑料薄膜的防渗性能。目前，国内外防渗应用的塑料薄膜，主要有聚氯乙烯和聚乙烯。[0003]复合土工膜在生产过程中需要将多个原材料涂胶后压合在一起，现有土工膜在生产过程中涂胶不够均匀，从而降低了工作效率。发明内容[0004]本发明的目的在于提供一种复合土工膜及其生产装置，旨在可以更加方便地在原材料上均匀地涂胶以提高工作效
