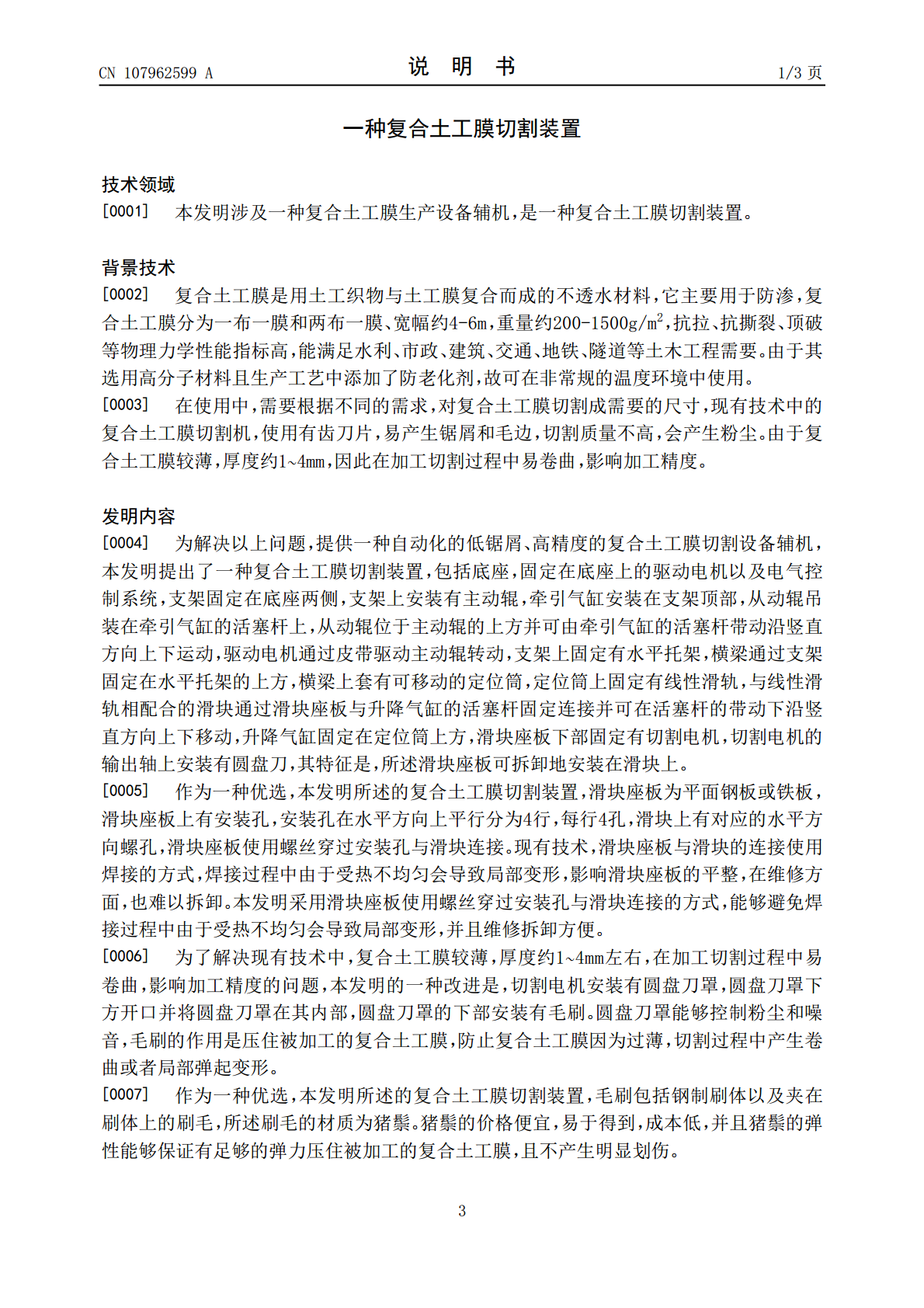

一种复合土工膜切割装置.pdf

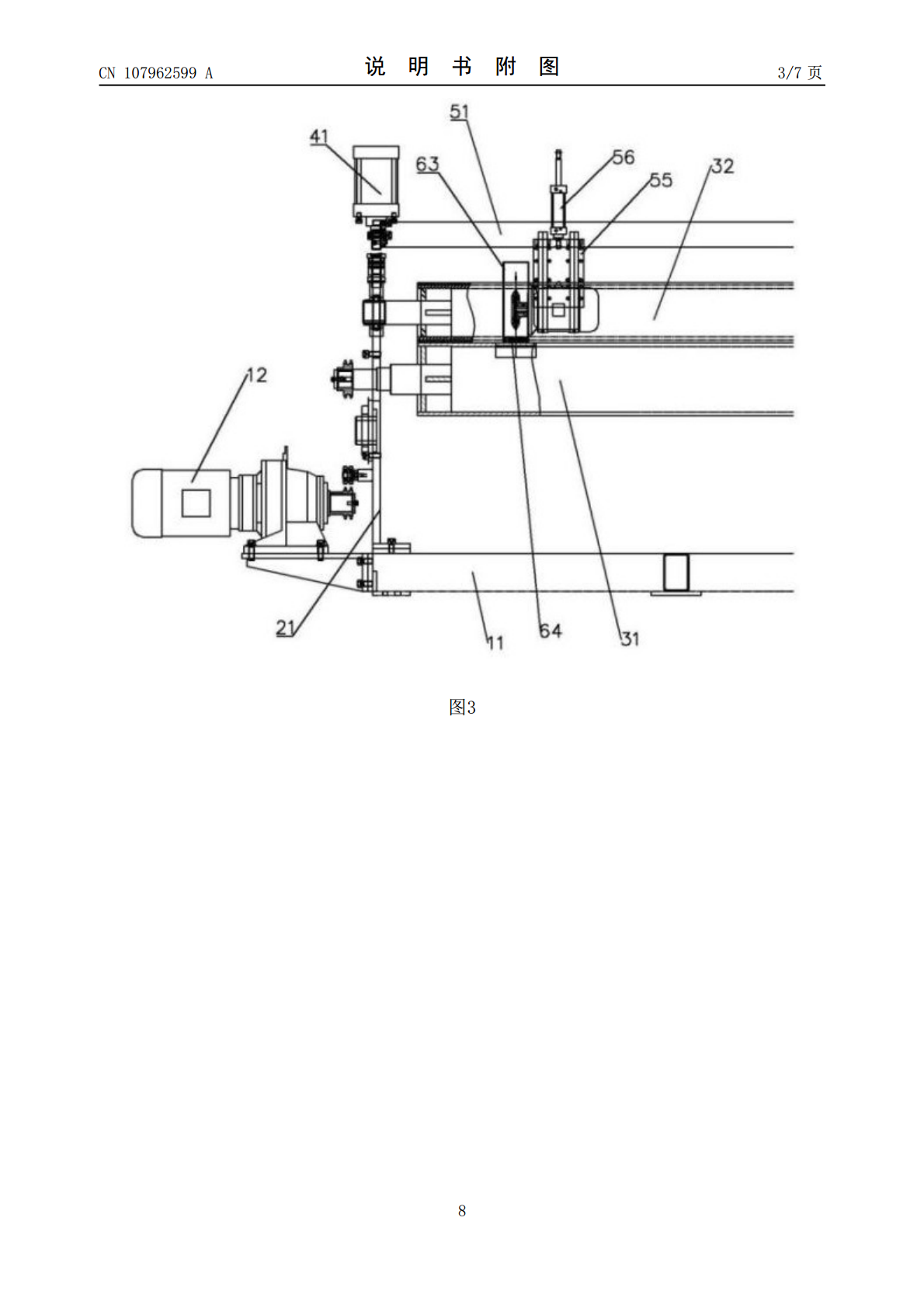

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107962599A(43)申请公布日2018.04.27(21)申请号201711201870.5(22)申请日2017.11.27(71)申请人青岛鑫泉塑料机械有限公司地址266399山东省青岛市胶州市中云办事处油坊台子村(72)发明人朱在全鹿钜志(74)专利代理机构青岛海昊知识产权事务所有限公司37201代理人曾庆国(51)Int.Cl.B26D1/00(2006.01)B26D1/14(2006.01)B26D7/00(2006.01)B26D7/02(2006.01)权利要求书1页说明书3页附图7页(54)发明名称一种复合土工膜切割装置(57)摘要一种复合土工膜切割装置，包括底座，固定在底座上的驱动电机以及电气控制系统，支架上安装有主动辊，牵引气缸安装在支架顶部，从动辊吊装在牵引气缸的活塞杆上，驱动电机通过皮带驱动主动辊转动，横梁通过支架固定在水平托架的上方，横梁上套有可移动的定位筒，定位筒上固定有线性滑轨，与线性滑轨相配合的滑块通过滑块座板与升降气缸的活塞杆固定连接并可在活塞杆的带动下沿竖直方向上下移动，滑块座板下部固定有切割电机，切割电机的输出轴上安装有圆盘刀，滑块座板可拆卸地安装在滑块上。能够避免使用焊接安装而产生的由于受热不均匀会导致局部变形，并且维修拆卸方便。CN107962599ACN107962599A权利要求书1/1页1.一种复合土工膜切割装置，包括底座（11），固定在底座（11）上的驱动电机（12）以及电气控制系统，支架（21）固定在底座（11）两侧，支架（21）上安装有主动辊（31），牵引气缸（41）安装在支架（21）顶部，从动辊（32）吊装在牵引气缸（41）的活塞杆上，从动辊（32）位于主动辊（31）的上方并可由牵引气缸（41）的活塞杆带动沿竖直方向上下运动，驱动电机（12）通过皮带驱动主动辊（31）转动，支架（21）上固定有水平托架（22），横梁（51）通过支架（21）固定在水平托架（22）的上方，横梁（51）上套有可移动的定位筒（52），定位筒（52）上固定有线性滑轨（53），与线性滑轨（53）相配合的滑块（54）通过滑块座板（55）与升降气缸（56）的活塞杆（57）固定连接并可在活塞杆（57）的带动下沿竖直方向上下移动，升降气缸（56）固定在定位筒（52）上方，滑块座板（55）下部固定有切割电机（61），切割电机（61）的输出轴上安装有圆盘刀（62），其特征是，所述滑块座板（55）可拆卸地安装在滑块（54）上。2.根据权利要求1所述的复合土工膜切割装置，其特征是，所述滑块座板（55）为平面钢板或铁板，滑块座板（55）上有安装孔（58），安装孔（58）在水平方向上平行分为4行，每行4孔，滑块（54）上有对应的水平方向螺孔，滑块座板（55）使用螺丝穿过安装孔（58）与滑块（54）连接。3.根据权利要求1所述的复合土工膜切割装置，其特征是，所述切割电机（61）安装有圆盘刀罩（63），圆盘刀罩（63）下方开口并将圆盘刀（62）罩在其内部，圆盘刀罩（63）的下部安装有毛刷（64）。4.根据权利要求3所述的复合土工膜切割装置，其特征是，所述毛刷（64）包括钢制刷体（641）以及夹在刷体上的刷毛（642），所述刷毛的材质为猪鬃。5.根据权利要求3或4所述的复合土工膜切割装置，其特征是，所述毛刷（64）沿圆盘刀罩（63）的下部边缘四周分布，毛刷（64）的刷毛末端与水平托架（22）贴合。6.根据权利要求1所述的复合土工膜切割装置，其特征是，所述圆盘刀（62）为无齿圆盘刀。2CN107962599A说明书1/3页一种复合土工膜切割装置技术领域[0001]本发明涉及一种复合土工膜生产设备辅机，是一种复合土工膜切割装置。背景技术[0002]复合土工膜是用土工织物与土工膜复合而成的不透水材料，它主要用于防渗，复合土工膜分为一布一膜和两布一膜、宽幅约4-6m，重量约200-1500g/m2，抗拉、抗撕裂、顶破等物理力学性能指标高，能满足水利、市政、建筑、交通、地铁、隧道等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规的温度环境中使用。[0003]在使用中，需要根据不同的需求，对复合土工膜切割成需要的尺寸，现有技术中的复合土工膜切割机，使用有齿刀片，易产生锯屑和毛边，切割质量不高，会产生粉尘。由于复合土工膜较薄，厚度约1~4mm，因此在加工切割过程中易卷曲，影响加工精度。发明内容[0004]为解决以上问题，提供一种自动化的低锯屑、高精度的复合土工膜切割设备辅机，本发明提出了一种复合土工膜切割装置，包括底座，固定在底座上的驱动电机以及电气控制系统，支架固定在底座两侧，支架上安装有主动辊，牵引气缸安装在支架顶部，从动辊
