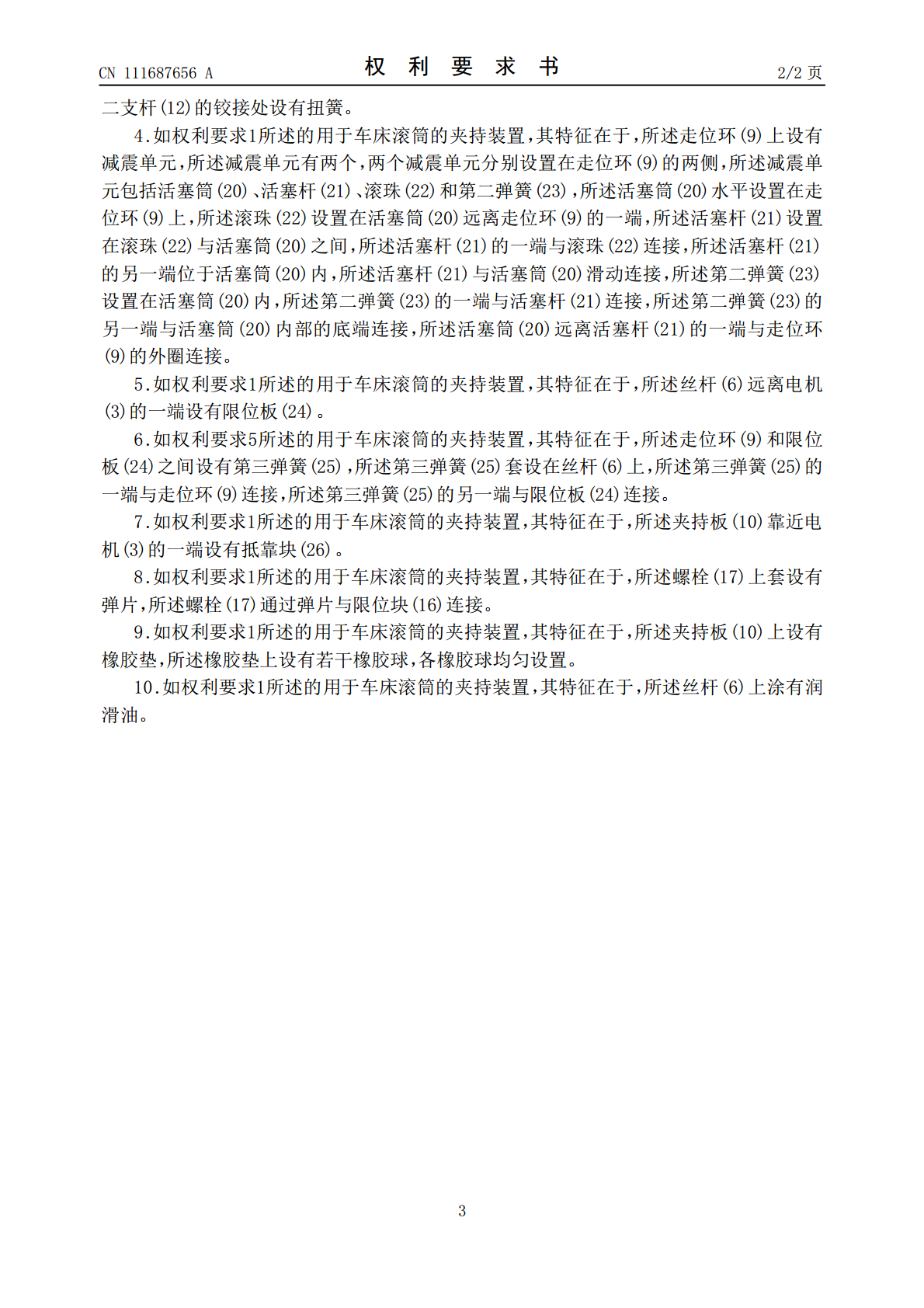

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111687656A(43)申请公布日2020.09.22(21)申请号202010541141.X(22)申请日2020.06.15(71)申请人曹燕红地址510000广东省广州市荔湾区芳村大道东136号(72)发明人曹燕红(51)Int.Cl.B23Q3/06(2006.01)B23Q11/00(2006.01)B23Q3/08(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种用于车床滚筒的夹持装置(57)摘要本发明涉及一种用于车床滚筒的夹持装置，包括底座、固定板、驱动机构、夹持机构、限位机构和支撑机构，所述驱动机构包括电机、支撑杆、连接杆和丝杆，所述夹持机构包括从动组件和夹持组件，所述限位机构包括连接块、移动块、第一弹簧、限位块和螺栓，所述支撑机构包括气缸和托板，该用于车床滚筒的夹持装置通过驱动机构和夹持机构实现对滚筒的夹持，通过同一驱动源同时实现对滚筒内壁的夹持和转动，通过限位机构实现对不同长度的滚筒限位，还能调节移动块对滚筒的夹持力的大小，且还是弹性夹持，通过减震单元来实现对滚筒内壁的支撑，从而实现对滚筒的减震，防止刀具因震动过大而损坏，提高了使用的实用性。CN111687656ACN111687656A权利要求书1/2页1.一种用于车床滚筒的夹持装置，其特征在于，包括底座(1)、固定板(2)、驱动机构、夹持机构、限位机构和支撑机构，所述底座(1)水平设置，所述固定板(2)竖向设置在底座(1)上，所述驱动机构、夹持机构和限位机构均设置在底座(1)的上方，所述支撑机构设置在底座(1)上，所述支撑机构位于底座(1)和夹持机构之间；所述驱动机构包括电机(3)、支撑杆(4)、连接杆(5)和丝杆(6)，所述电机(3)水平设置在固定板(2)的一侧，所述丝杆(6)和连接杆(5)均设置在固定板(2)远离电机(3)的一侧，所述连接杆(5)位于丝杆(6)和固定板(2)之间，所述连接杆(5)与丝杆(6)同轴设置，所述连接杆(5)与丝杆(6)连接，所述固定板(2)上设有通孔，所述连接杆(5)通过通孔安装在电机(3)上，所述支撑杆(4)设置在电机(3)与底座(1)之间，所述电机(3)通过支撑杆(4)与底座(1)连接；所述夹持机构包括从动组件和夹持组件，所述从动组件包括轴承座(7)、套筒(8)和走位环(9)，所述套筒(8)设置在固定板(2)远离电机(3)的一侧，所述套筒(8)套设在连接杆(5)上，所述轴承座(7)设置在固定板(2)与套筒(8)之间，所述套筒(8)通过轴承座(7)与固定板(2)连接，所述套筒(8)的外圈与轴承座(7)的内壁连接，所述走位环(9)套设在丝杆(6)上，所述走位环(9)与丝杆(6)传动连接；所述夹持组件有两个，两个夹持组件分别设置在丝杆(6)的两侧，两个夹持组件位于丝杆(6)对称设置，所述夹持组件包括夹持板(10)、第一支杆(11)和第二支杆(12)，所述夹持板(10)设置在底座(1)与丝杆(6)之间，所述第一支杆(11)和第二支杆(12)设置在夹持板(10)和丝杆(6)之间，所述第一支杆(11)和第二支杆(12)交叉设置，所述第一支杆(11)和第二支杆(12)的交叉处铰接，所述第一支杆(11)的一端与夹持板(10)铰接，所述第一支杆(11)的另一端与走位环(9)的外圈铰接，所述第二支杆(12)的一端与套筒(8)远离轴承座(7)的一端铰接，所述第二支杆(12)的另一端与夹持板(10)远离第一支杆(11)的一端铰接；所述限位机构有两个，两个限位机构分别设置在两块夹持板(10)上，所述限位机构包括连接块(13)、移动块(14)、第一弹簧(15)、限位块(16)和螺栓(17)，所述夹持板(10)上设有条形滑槽，所述条形滑槽的横截面为燕尾形，所述限位块(16)设置在条形滑槽远离电机(3)的一端内，所述限位块(16)与条形滑槽滑动连接，所述限位块(16)上设有与螺栓(17)相匹配的螺纹孔，所述螺栓(17)位于螺纹孔内，所述限位块(16)与螺栓(17)螺纹连接，所述限位块(16)通过螺栓(17)与条形滑槽固定连接，所述连接块(13)位于条形滑槽远离限位块(16)的一端内，所述连接块(16)与条形滑槽固定连接，所述移动块(14)的一端设置在条形滑槽内，所述移动块(14)的另一端设置在条形滑槽外，所述第一弹簧(15)设置在条形滑槽内，所述第一弹簧(15)位于移动块(14)和限位块(16)之间，所述第一弹簧(15)的一端与移动块(14)连接，所述第一弹簧(15)的另一端与限位块(16)连接，所述移动块(16)远离第一弹簧(15)的一端与连接块(13)抵靠；所述支撑机构包括气缸(18)和托板(19)，所述气缸(18)竖向朝上设置在底座(1)上，
