一种用于车床的车刀快速式夹持装置.pdf

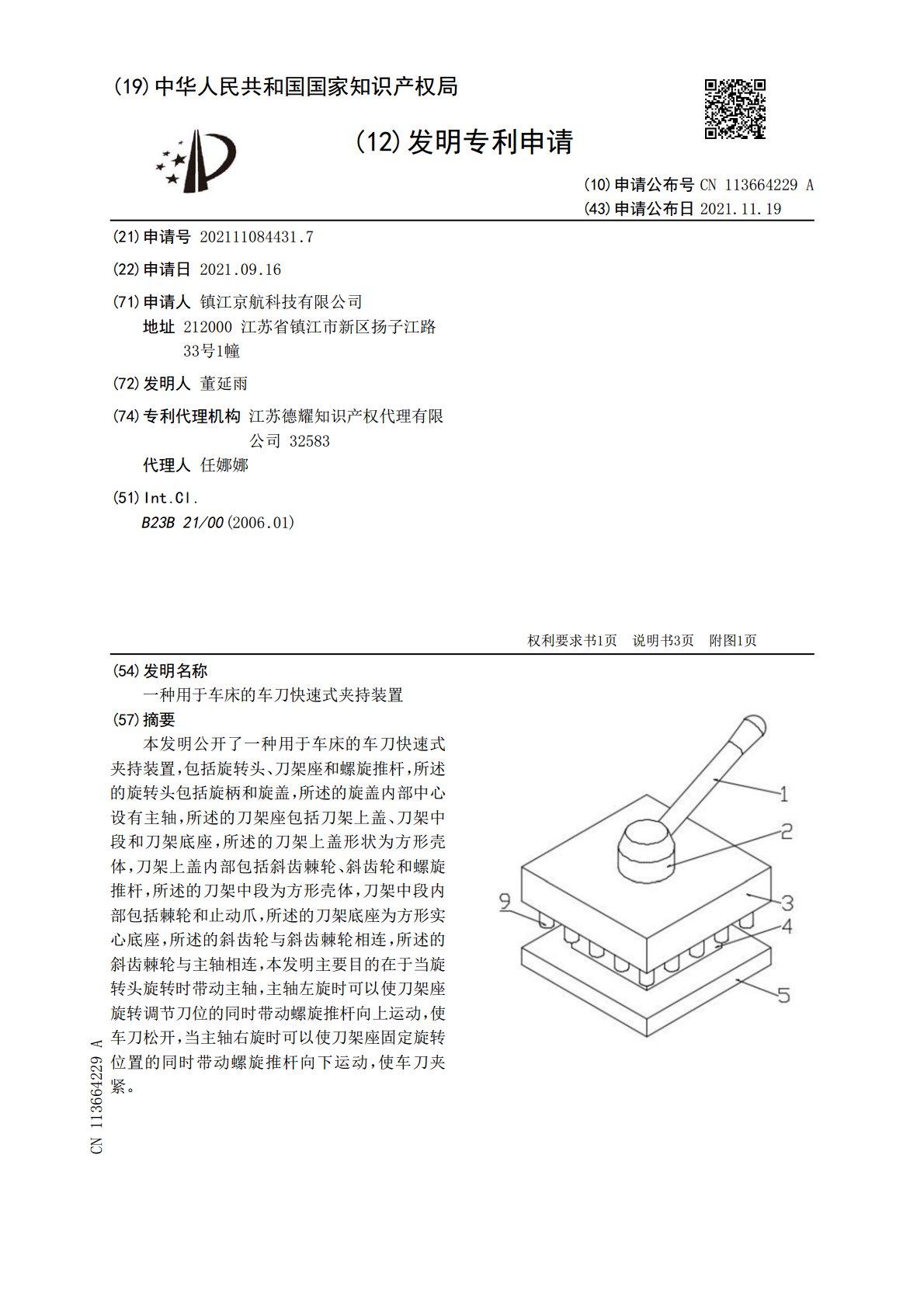

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113664229A(43)申请公布日2021.11.19(21)申请号202111084431.7(22)申请日2021.09.16(71)申请人镇江京航科技有限公司地址212000江苏省镇江市新区扬子江路33号1幢(72)发明人董延雨(74)专利代理机构江苏德耀知识产权代理有限公司32583代理人任娜娜(51)Int.Cl.B23B21/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种用于车床的车刀快速式夹持装置(57)摘要本发明公开了一种用于车床的车刀快速式夹持装置，包括旋转头、刀架座和螺旋推杆，所述的旋转头包括旋柄和旋盖，所述的旋盖内部中心设有主轴，所述的刀架座包括刀架上盖、刀架中段和刀架底座，所述的刀架上盖形状为方形壳体，刀架上盖内部包括斜齿棘轮、斜齿轮和螺旋推杆，所述的刀架中段为方形壳体，刀架中段内部包括棘轮和止动爪，所述的刀架底座为方形实心底座，所述的斜齿轮与斜齿棘轮相连，所述的斜齿棘轮与主轴相连，本发明主要目的在于当旋转头旋转时带动主轴，主轴左旋时可以使刀架座旋转调节刀位的同时带动螺旋推杆向上运动，使车刀松开，当主轴右旋时可以使刀架座固定旋转位置的同时带动螺旋推杆向下运动，使车刀夹紧。CN113664229ACN113664229A权利要求书1/1页1.一种用于车床的车刀快速式夹持装置，其特征在于，包括旋转头、刀架座和螺旋推杆，所述的旋转头包括旋柄和旋盖，所述的旋柄以倾斜的方式与旋盖外部相连，所述的旋盖内部中心设有主轴，所述的主轴设在刀架座中心内部，所述的刀架座包括刀架上盖、刀架中段和刀架底座，所述的刀架上盖形状为方形壳体，刀架上盖内部包括斜齿棘轮、斜齿轮和螺旋推杆，所述的刀架中段为方形壳体，刀架中段内部包括棘轮和止动爪，所述的刀架底座为方形实心底座，所诉的刀架上盖底部四周设有螺旋推杆的推杆伸出孔，所述的螺旋推杆设在刀架上盖的推杆伸出孔处，螺旋推杆与斜齿轮相连，所述的斜齿轮与斜齿棘轮相连，所述的斜齿棘轮与主轴相连，所述的棘轮与主轴相连，所述的止动爪与刀架中段的内壁相连。2.根据权利要求1所述的一种用于车床的车刀快速式夹持装置，其特征在于，所述的主轴与旋盖相连，主轴从中心穿过刀架上盖、刀架中段与刀架底座，主轴与刀架底座通过轴承相连。3.根据权利要求1所述的一种用于车床的车刀快速式夹持装置，其特征在于，所述的斜齿棘轮为左旋斜齿棘轮和右旋斜齿棘轮，斜齿棘轮为上窄下宽的梯形棘轮，左旋斜齿棘轮和右旋斜齿棘轮窄圆相对的于主轴相连，左旋斜齿棘轮和右旋斜齿棘轮的安装空隙处于斜齿轮相连。4.根据权利要求1所述的一种用于车床的车刀快速式夹持装置，其特征在于，所述的棘轮设在刀架中段内部的下端，棘轮与主轴相连，棘轮的棘齿与止动爪相连。5.根据权利要求4所述的一种用于车床的车刀快速式夹持装置，其特征在于，所述的止动爪使用销钉与刀架中段内部的安装座相连。6.根据权利要求4所述的一种用于车床的车刀快速式夹持装置，其特征在于，所述的刀架中段内部的下端设有C型安装座，C型安装座上设有销钉安装通孔。7.根据权利要求1所述的一种用于车床的车刀快速式夹持装置，其特征在于，所述的螺旋推杆包括下压推杆和螺旋套。2CN113664229A说明书1/3页一种用于车床的车刀快速式夹持装置技术领域[0001]本发明属于车刀夹具技术领域，具体涉及一种用于车床的车刀快速式夹持装置。背景技术[0002]车床刀架是一种用于固定车床刀具的装置，其主要作用是在工件一次装夹中完成多种甚至所有的加工工序，以缩短加工的辅助时间，减少加工过程中由于多次安装工件而引起的误差，从而提高机床的加工效率和加工精度，是现有车床加工中不可或缺的一种装置；现有的车床刀架在使用时存在一定的弊端，车床刀架安装刀具时不够方便，夹紧刀具时需要单独拧紧刀具加紧螺栓较为麻烦，为此，我们提出一种便于夹紧的车床的刀架。发明内容[0003]本发明的目的是为了解决以上现有技术的不足，提出了一种用于车床的车刀快速式夹持装置。[0004]一种用于车床的车刀快速式夹持装置，包括旋转头、刀架座和螺旋推杆，所述的旋转头包括旋柄和旋盖，所述的旋柄以倾斜的方式与旋盖外部相连，所述的旋盖内部中心设有主轴，所述的主轴设在刀架座中心内部，所述的刀架座包括刀架上盖、刀架中段和刀架底座，所述的刀架上盖形状为方形壳体，刀架上盖内部包括斜齿棘轮、斜齿轮和螺旋推杆，所述的刀架中段为方形壳体，刀架中段内部包括棘轮和止动爪，所述的刀架底座为方形实心底座，所诉的刀架上盖底部四周设有螺旋推杆的推杆伸出孔，所述的螺旋推杆设在刀架上盖的推杆伸出孔处，螺旋推杆与斜齿轮相连，所述的斜齿轮与斜齿棘轮相连，所述的斜齿棘轮与主轴相连，所述的棘轮与主轴相连，所述的止
