一种具有稳定型卷扬装置的起重设备.pdf

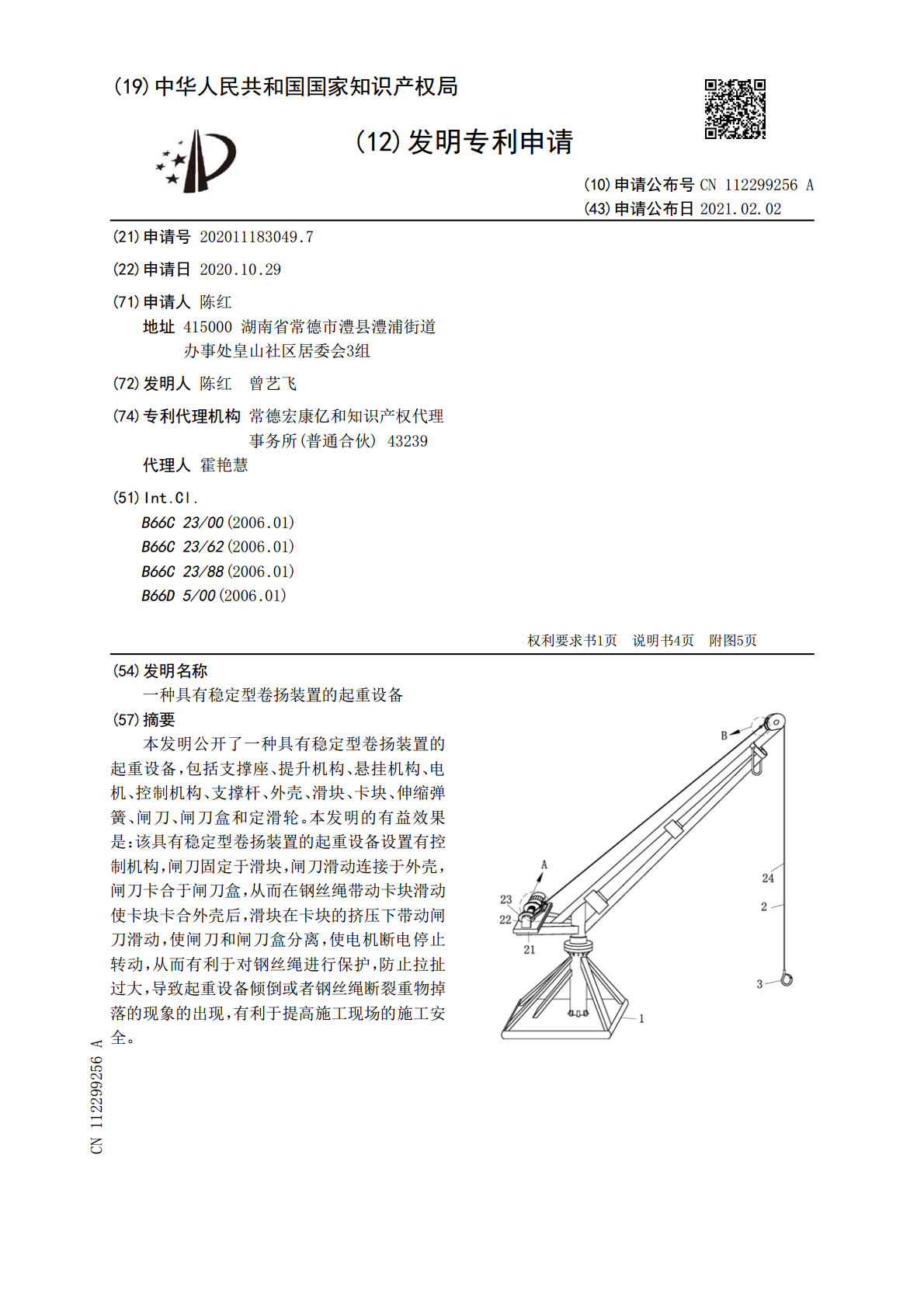

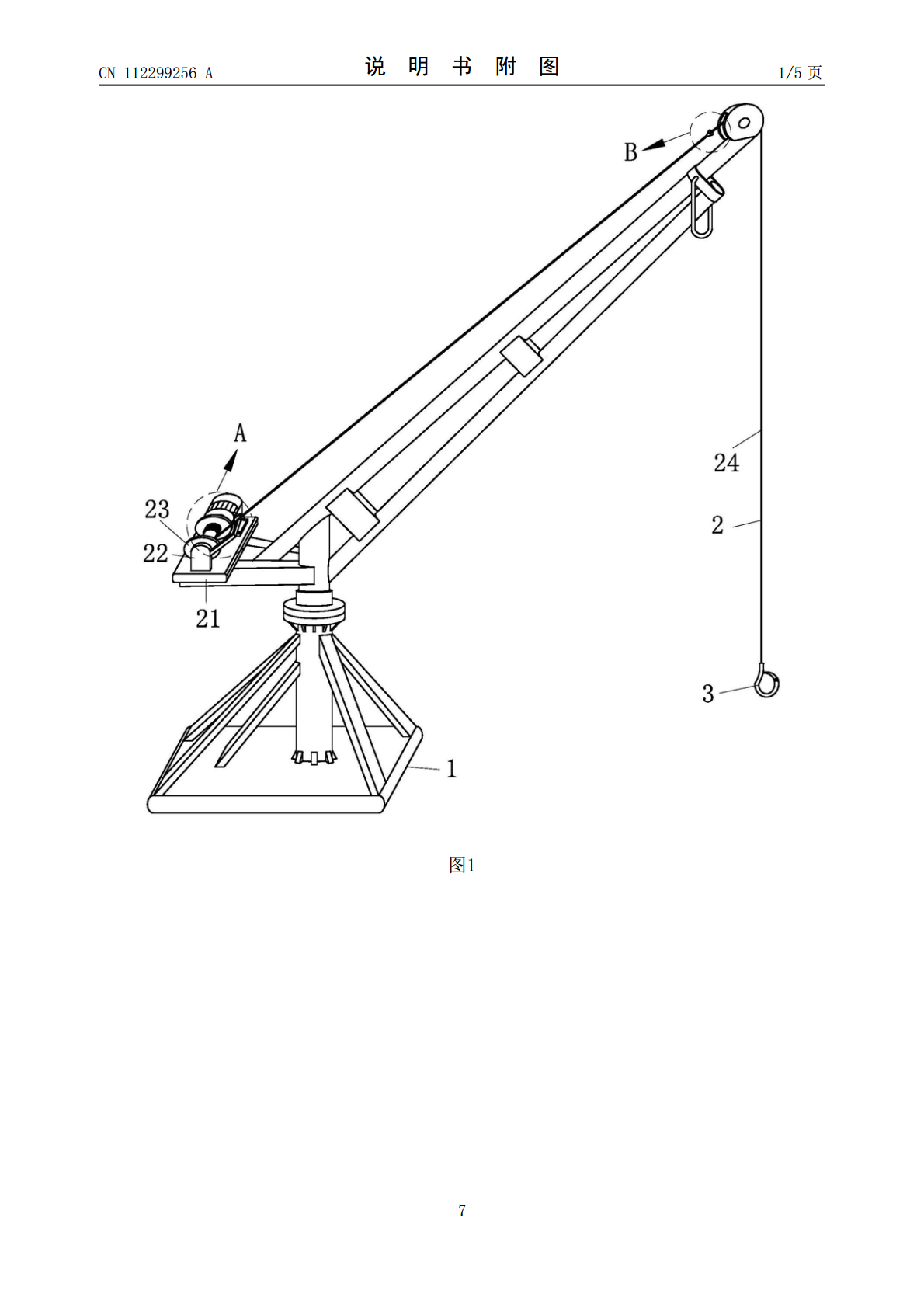

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112299256A(43)申请公布日2021.02.02(21)申请号202011183049.7(22)申请日2020.10.29(71)申请人陈红地址415000湖南省常德市澧县澧浦街道办事处皇山社区居委会3组(72)发明人陈红曾艺飞(74)专利代理机构常德宏康亿和知识产权代理事务所(普通合伙)43239代理人霍艳慧(51)Int.Cl.B66C23/00(2006.01)B66C23/62(2006.01)B66C23/88(2006.01)B66D5/00(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种具有稳定型卷扬装置的起重设备(57)摘要本发明公开了一种具有稳定型卷扬装置的起重设备，包括支撑座、提升机构、悬挂机构、电机、控制机构、支撑杆、外壳、滑块、卡块、伸缩弹簧、闸刀、闸刀盒和定滑轮。本发明的有益效果是：该具有稳定型卷扬装置的起重设备设置有控制机构，闸刀固定于滑块，闸刀滑动连接于外壳，闸刀卡合于闸刀盒，从而在钢丝绳带动卡块滑动使卡块卡合外壳后，滑块在卡块的挤压下带动闸刀滑动，使闸刀和闸刀盒分离，使电机断电停止转动，从而有利于对钢丝绳进行保护，防止拉扯过大，导致起重设备倾倒或者钢丝绳断裂重物掉落的现象的出现，有利于提高施工现场的施工安全。CN112299256ACN112299256A权利要求书1/1页1.一种具有稳定型卷扬装置的起重设备，包括支撑座(1)，其特征在于：所述支撑座(1)上安装有定滑轮(6)，所述支撑座(1)上固定有提升机构(2)，所述提升机构(2)滑动连接于所述定滑轮(6)，所述提升机构(2)滑动连接于控制机构(5)，所述控制机构(5)包括支撑杆(51)、外壳(52)、滑块(53)、卡块(54)、伸缩弹簧(55)、闸刀(56)和闸刀盒(57)，所述支撑杆(51)固定于所述提升机构(2)，所述支撑杆(51)背离所述提升机构(2)的一端固定连接于所述外壳(52)，所述外壳(52)上滑动连接所述滑块(53)，所述伸缩弹簧(55)的一端固定连接于所述滑块(53)，所述伸缩弹簧(55)的另一端固定连接于所述外壳(52)，所述闸刀(56)固定于所述滑块(53)，所述闸刀(56)滑动连接于所述外壳(52)，所述闸刀(56)卡合于所述闸刀盒(57)，所述闸刀(56)电性连接电机(4)，所述闸刀盒(57)电性连接所述电机(4)，所述闸刀盒(57)固定安装于所述外壳(52)，所述卡块(54)固定安装于所述提升机构(2)，所述提升机构(2)滑动连接于所述外壳(52)；所述提升机构(2)固定有悬挂机构(3)，所述提升机构(2)套接所述电机(4)。2.根据权利要求1所述的一种具有稳定型卷扬装置的起重设备，其特征在于：所述提升机构(2)包括固定座(21)、支撑板(22)、滚筒(23)和钢丝绳(24)，所述固定座(21)固定于所述支撑座(1)，所述支撑板(22)固定于所述固定座(21)，所述滚筒(23)转动连接于所述支撑板(22)，所述电机(4)固定安装于所述支撑座(1)，所述电机(4)套接于所述滚筒(23)，所述钢丝绳(24)滑动连接于所述定滑轮(6)，所述钢丝绳(24)上固定有所述卡块(54)，所述钢丝绳(24)背离所述提升机构(2)的一端固定于所述滚筒(23)，所述支撑杆(51)背离所述外壳(52)的一端固定于所述支撑板(22)。3.根据权利要求2所述的一种具有稳定型卷扬装置的起重设备，其特征在于：所述悬挂机构(3)包括挂钩(31)，所述挂钩(31)固定于所述钢丝绳(24)背离所述滚筒(23)的一端。4.根据权利要求3所述的一种具有稳定型卷扬装置的起重设备，其特征在于：所述悬挂机构(3)还包括挡板(32)、转动柱(33)和扭力弹簧(34)，所述挡板(32)通过所述转动柱(33)转动连接于所述挂钩(31)，所述扭力弹簧(34)套接于所述转动柱(33)，所述扭力弹簧(34)的一端固定于所述挡板(32)，所述扭力弹簧(34)的另一端固定于所述挂钩(31)。5.根据权利要求2所述的一种具有稳定型卷扬装置的起重设备，其特征在于：所述控制机构(5)还包括导向柱(58)，所述导向柱(58)安装于所述外壳(52)的内部，所述导向柱(58)滑动连接于所述钢丝绳(24)，所述外壳(52)滑动连接所述钢丝绳(24)。6.根据权利要求1所述的一种具有稳定型卷扬装置的起重设备，其特征在于：所述控制机构(5)还包括滑杆(59)，T形结构的所述滑杆(59)固定安装于所述外壳(52)的内部，所述滑杆(59)滑动连接所述滑块(53)，所述滑杆(59)套接所述伸缩弹簧(55)，所述滑块(53)背离所述伸缩弹簧(55)的一端呈直角梯形结构，所述卡块(54)呈圆
