一种起重机卷扬保护装置.pdf

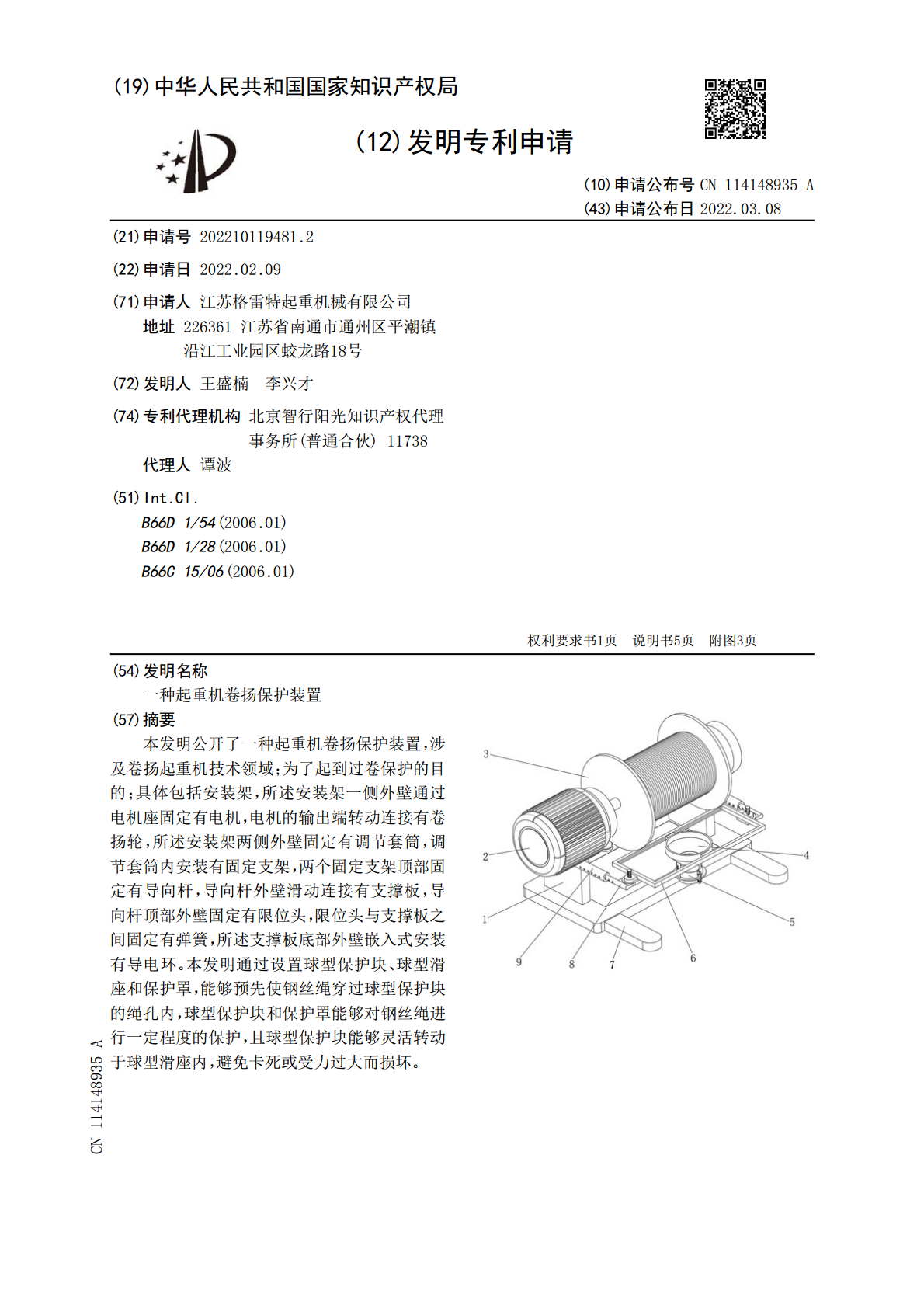

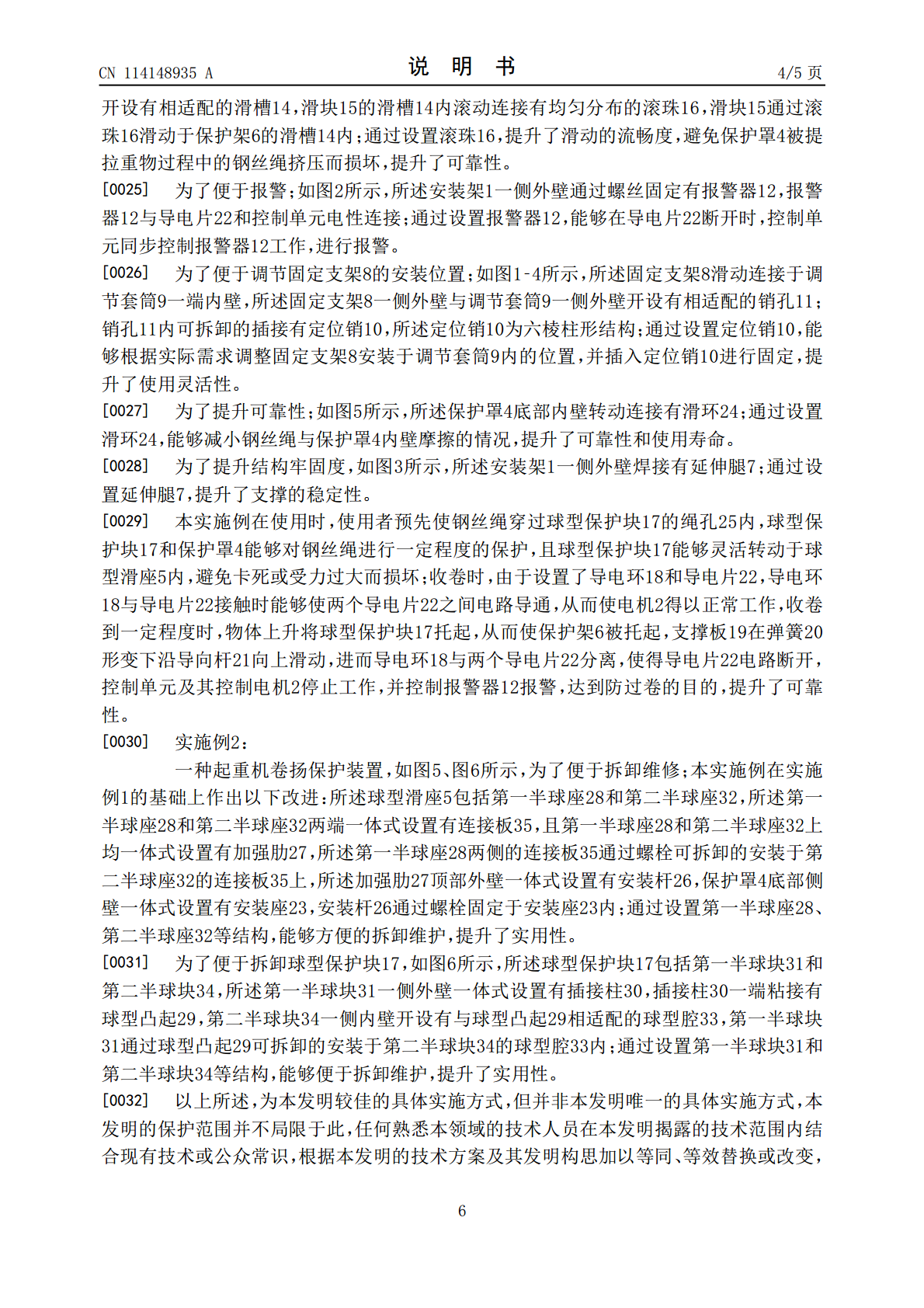

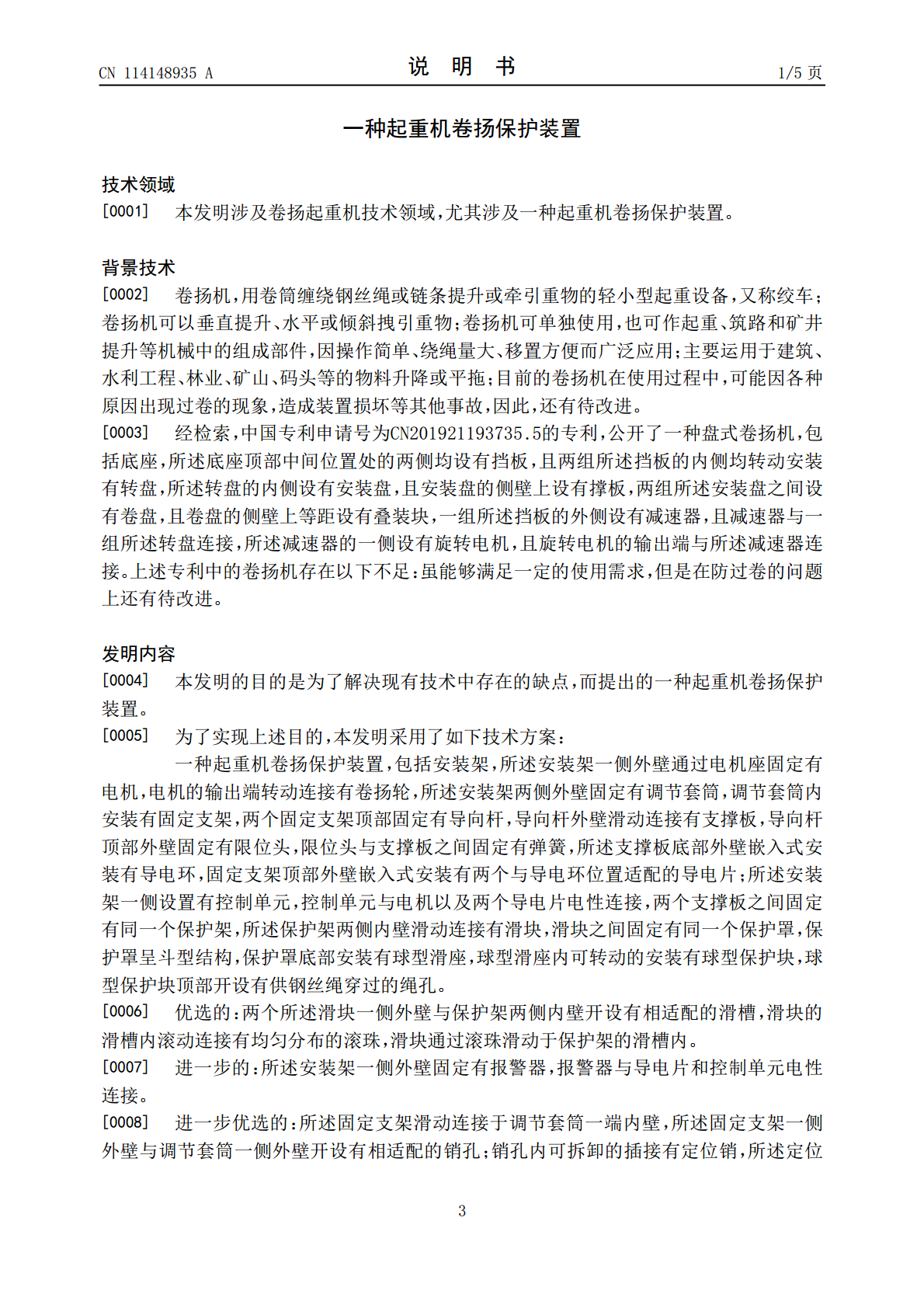

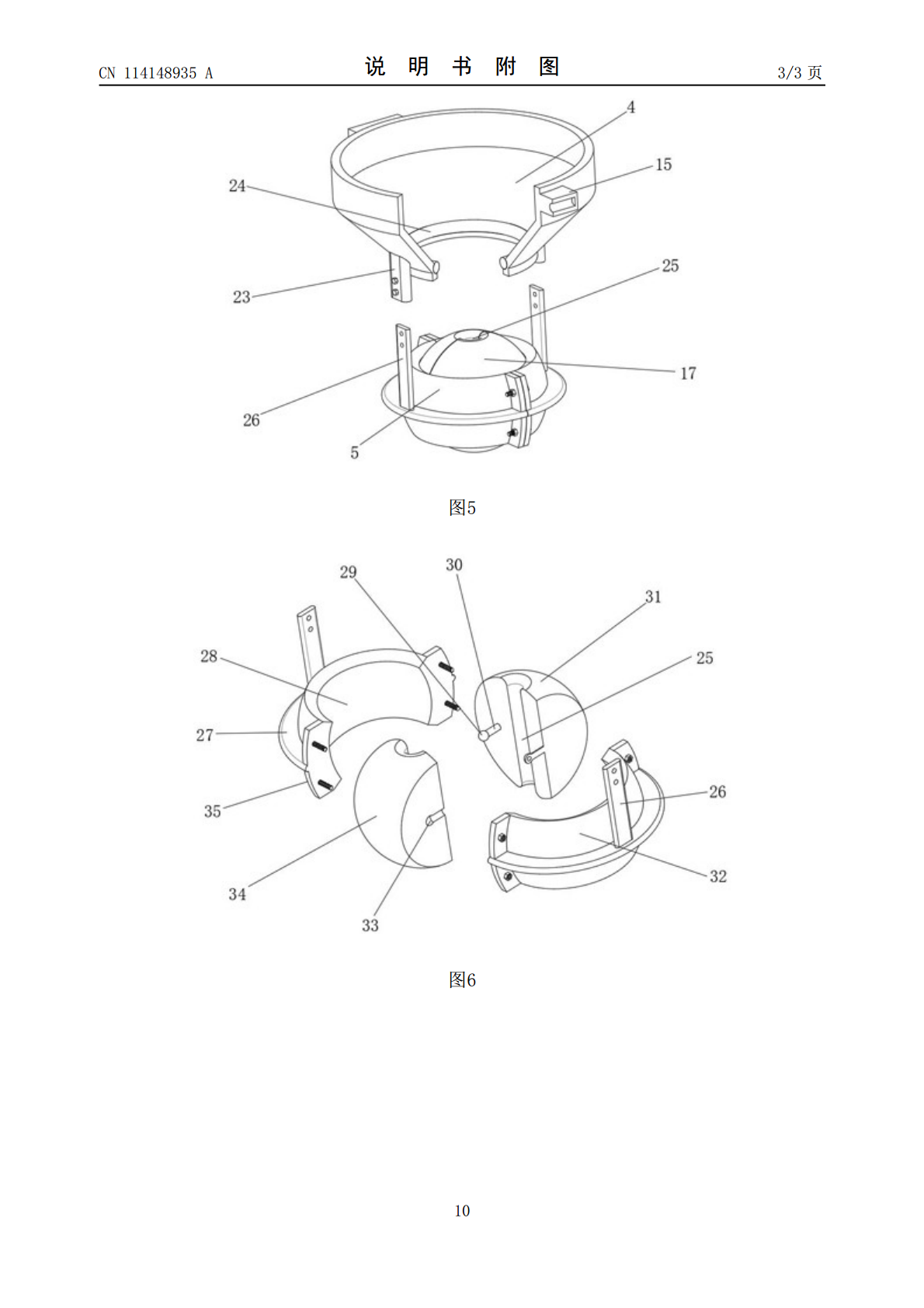

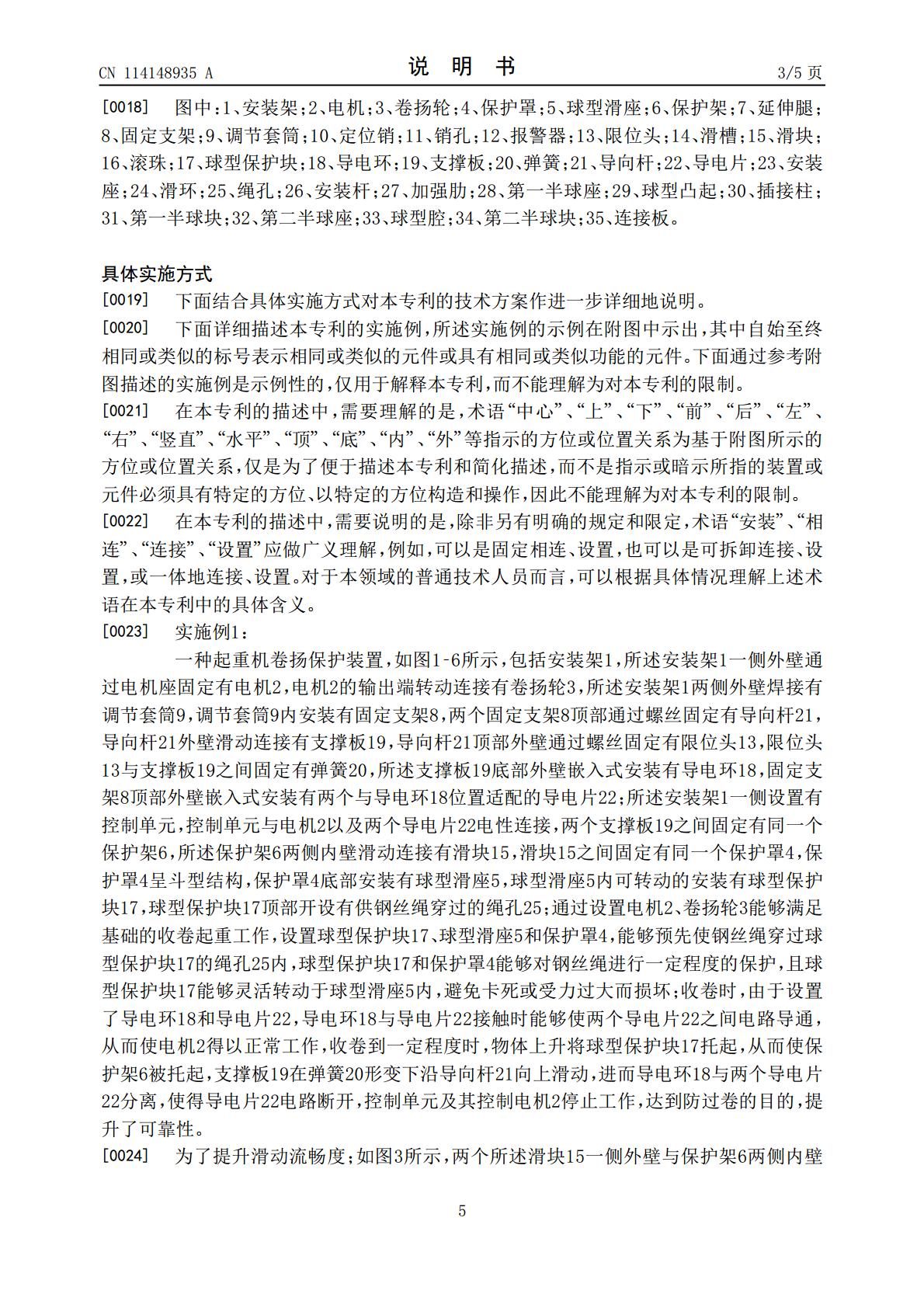

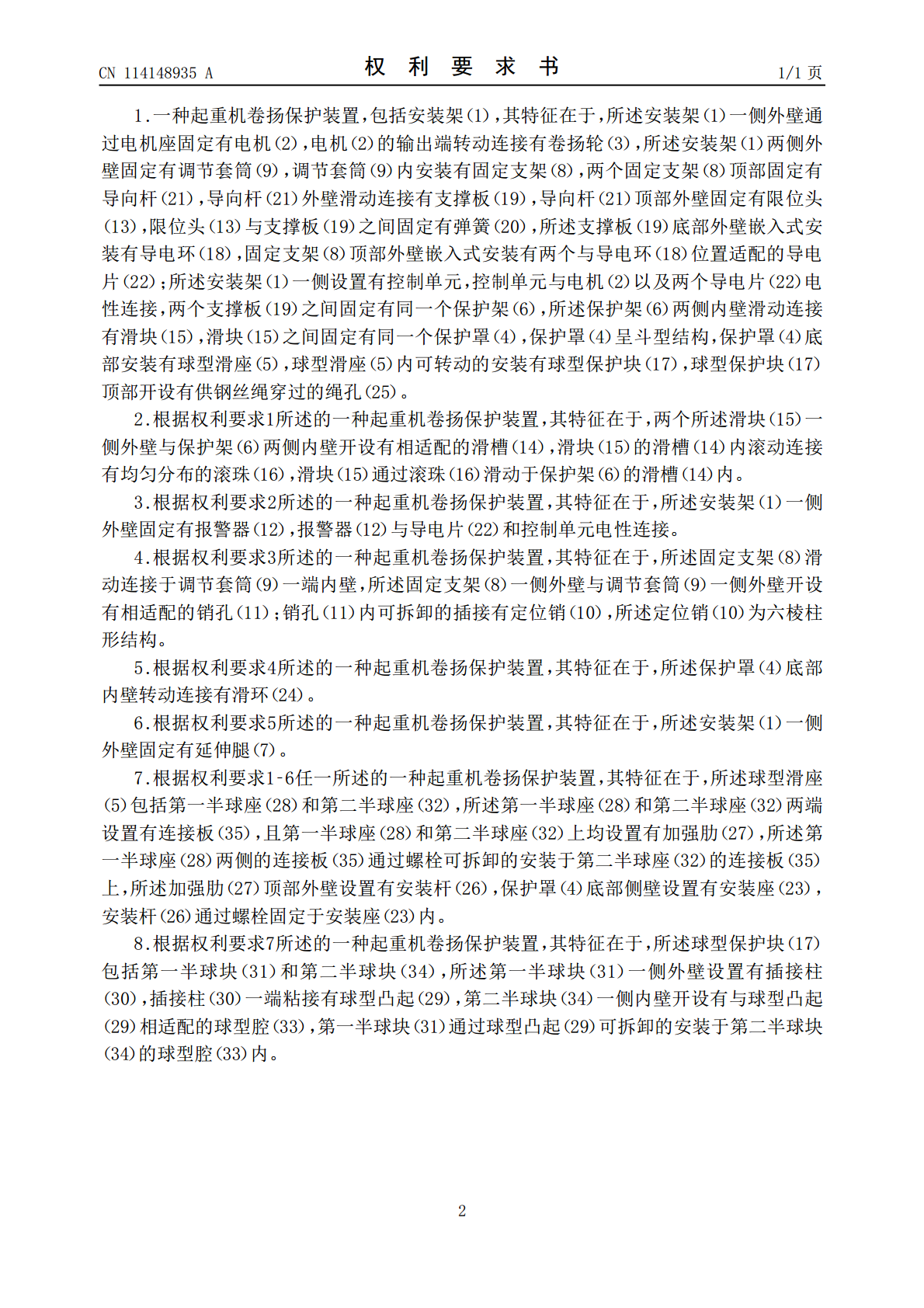

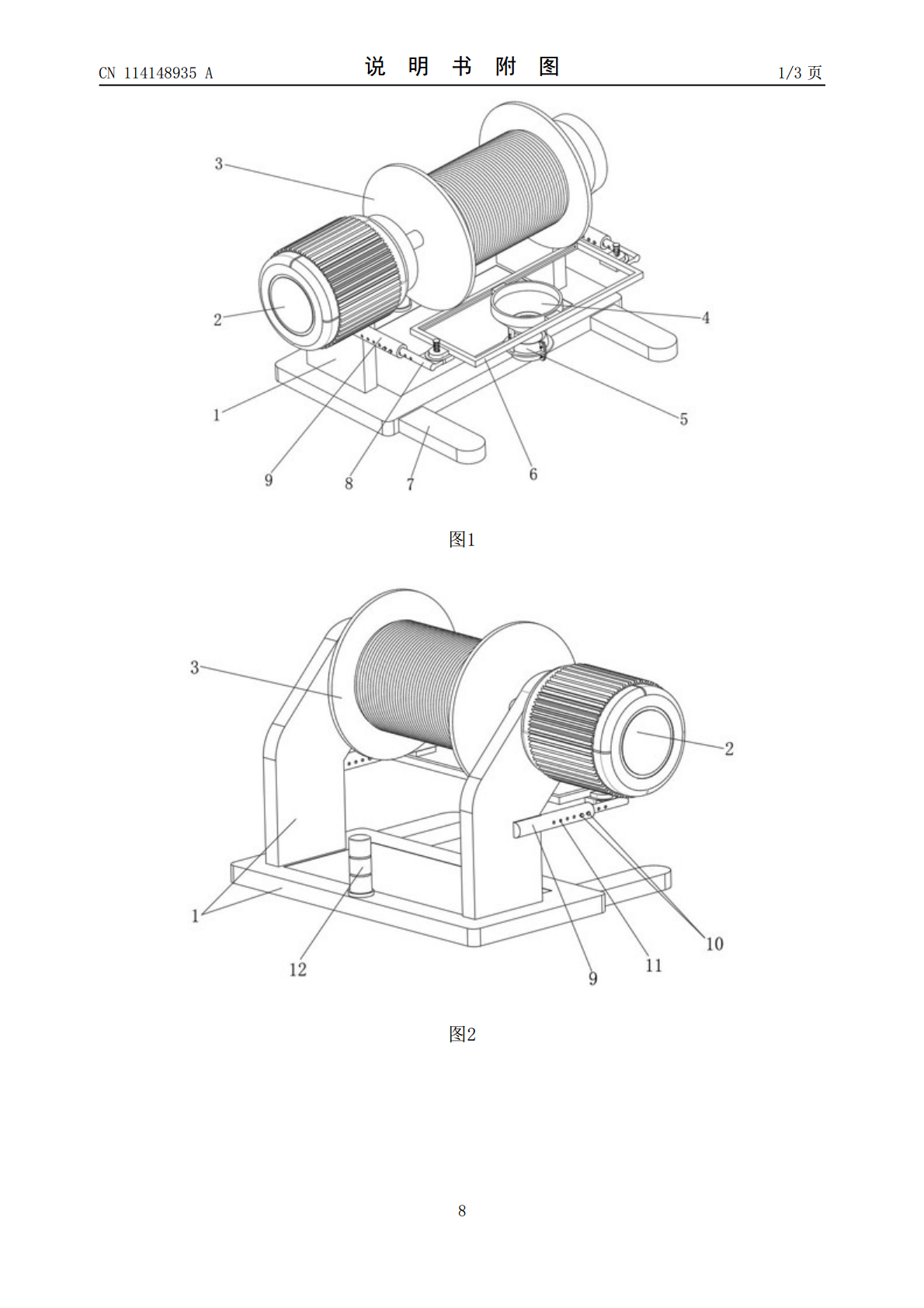

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114148935A(43)申请公布日2022.03.08(21)申请号202210119481.2(22)申请日2022.02.09(71)申请人江苏格雷特起重机械有限公司地址226361江苏省南通市通州区平潮镇沿江工业园区蛟龙路18号(72)发明人王盛楠李兴才(74)专利代理机构北京智行阳光知识产权代理事务所(普通合伙)11738代理人谭波(51)Int.Cl.B66D1/54(2006.01)B66D1/28(2006.01)B66C15/06(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种起重机卷扬保护装置(57)摘要本发明公开了一种起重机卷扬保护装置，涉及卷扬起重机技术领域；为了起到过卷保护的目的；具体包括安装架，所述安装架一侧外壁通过电机座固定有电机，电机的输出端转动连接有卷扬轮，所述安装架两侧外壁固定有调节套筒，调节套筒内安装有固定支架，两个固定支架顶部固定有导向杆，导向杆外壁滑动连接有支撑板，导向杆顶部外壁固定有限位头，限位头与支撑板之间固定有弹簧，所述支撑板底部外壁嵌入式安装有导电环。本发明通过设置球型保护块、球型滑座和保护罩，能够预先使钢丝绳穿过球型保护块的绳孔内，球型保护块和保护罩能够对钢丝绳进行一定程度的保护，且球型保护块能够灵活转动于球型滑座内，避免卡死或受力过大而损坏。CN114148935ACN114148935A权利要求书1/1页1.一种起重机卷扬保护装置，包括安装架（1），其特征在于，所述安装架（1）一侧外壁通过电机座固定有电机（2），电机（2）的输出端转动连接有卷扬轮（3），所述安装架（1）两侧外壁固定有调节套筒（9），调节套筒（9）内安装有固定支架（8），两个固定支架（8）顶部固定有导向杆（21），导向杆（21）外壁滑动连接有支撑板（19），导向杆（21）顶部外壁固定有限位头（13），限位头（13）与支撑板（19）之间固定有弹簧（20），所述支撑板（19）底部外壁嵌入式安装有导电环（18），固定支架（8）顶部外壁嵌入式安装有两个与导电环（18）位置适配的导电片（22）；所述安装架（1）一侧设置有控制单元，控制单元与电机（2）以及两个导电片（22）电性连接，两个支撑板（19）之间固定有同一个保护架（6），所述保护架（6）两侧内壁滑动连接有滑块（15），滑块（15）之间固定有同一个保护罩（4），保护罩（4）呈斗型结构，保护罩（4）底部安装有球型滑座（5），球型滑座（5）内可转动的安装有球型保护块（17），球型保护块（17）顶部开设有供钢丝绳穿过的绳孔（25）。2.根据权利要求1所述的一种起重机卷扬保护装置，其特征在于，两个所述滑块（15）一侧外壁与保护架（6）两侧内壁开设有相适配的滑槽（14），滑块（15）的滑槽（14）内滚动连接有均匀分布的滚珠（16），滑块（15）通过滚珠（16）滑动于保护架（6）的滑槽（14）内。3.根据权利要求2所述的一种起重机卷扬保护装置，其特征在于，所述安装架（1）一侧外壁固定有报警器（12），报警器（12）与导电片（22）和控制单元电性连接。4.根据权利要求3所述的一种起重机卷扬保护装置，其特征在于，所述固定支架（8）滑动连接于调节套筒（9）一端内壁，所述固定支架（8）一侧外壁与调节套筒（9）一侧外壁开设有相适配的销孔（11）；销孔（11）内可拆卸的插接有定位销（10），所述定位销（10）为六棱柱形结构。5.根据权利要求4所述的一种起重机卷扬保护装置，其特征在于，所述保护罩（4）底部内壁转动连接有滑环（24）。6.根据权利要求5所述的一种起重机卷扬保护装置，其特征在于，所述安装架（1）一侧外壁固定有延伸腿（7）。7.根据权利要求1‑6任一所述的一种起重机卷扬保护装置，其特征在于，所述球型滑座（5）包括第一半球座（28）和第二半球座（32），所述第一半球座（28）和第二半球座（32）两端设置有连接板（35），且第一半球座（28）和第二半球座（32）上均设置有加强肋（27），所述第一半球座（28）两侧的连接板（35）通过螺栓可拆卸的安装于第二半球座（32）的连接板（35）上，所述加强肋（27）顶部外壁设置有安装杆（26），保护罩（4）底部侧壁设置有安装座（23），安装杆（26）通过螺栓固定于安装座（23）内。8.根据权利要求7所述的一种起重机卷扬保护装置，其特征在于，所述球型保护块（17）包括第一半球块（31）和第二半球块（34），所述第一半球块（31）一侧外壁设置有插接柱（30），插接柱（30）一端粘接有球型凸起（29），第二半球块（34）一侧内壁开设有与球型凸起（29）相适配的球型腔（33），第一半球块（31）通过球型凸起（29）可拆卸的安装于第二半球块（34）的球
