一种升降杆上天线安装限位结构及限位方法.pdf

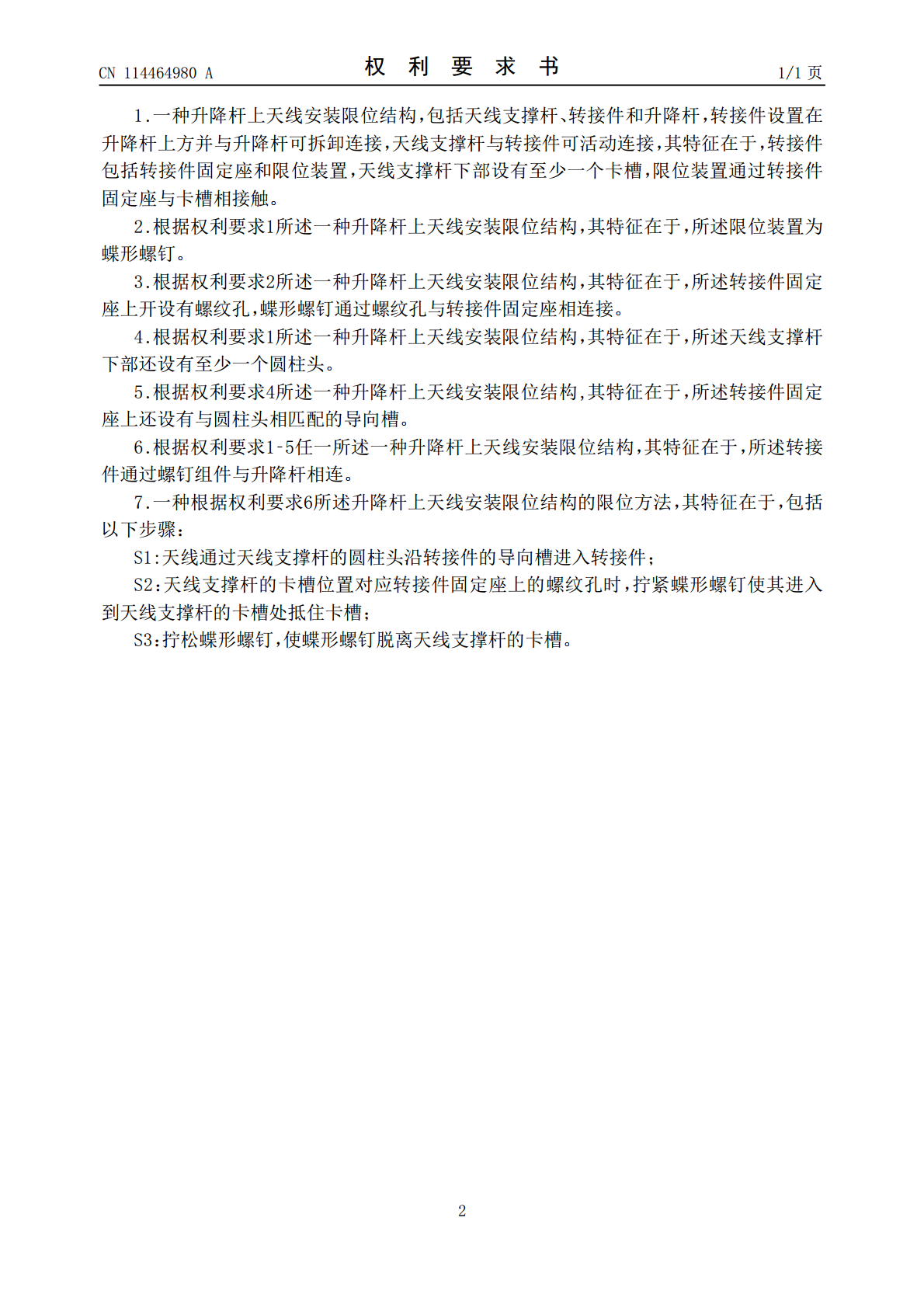

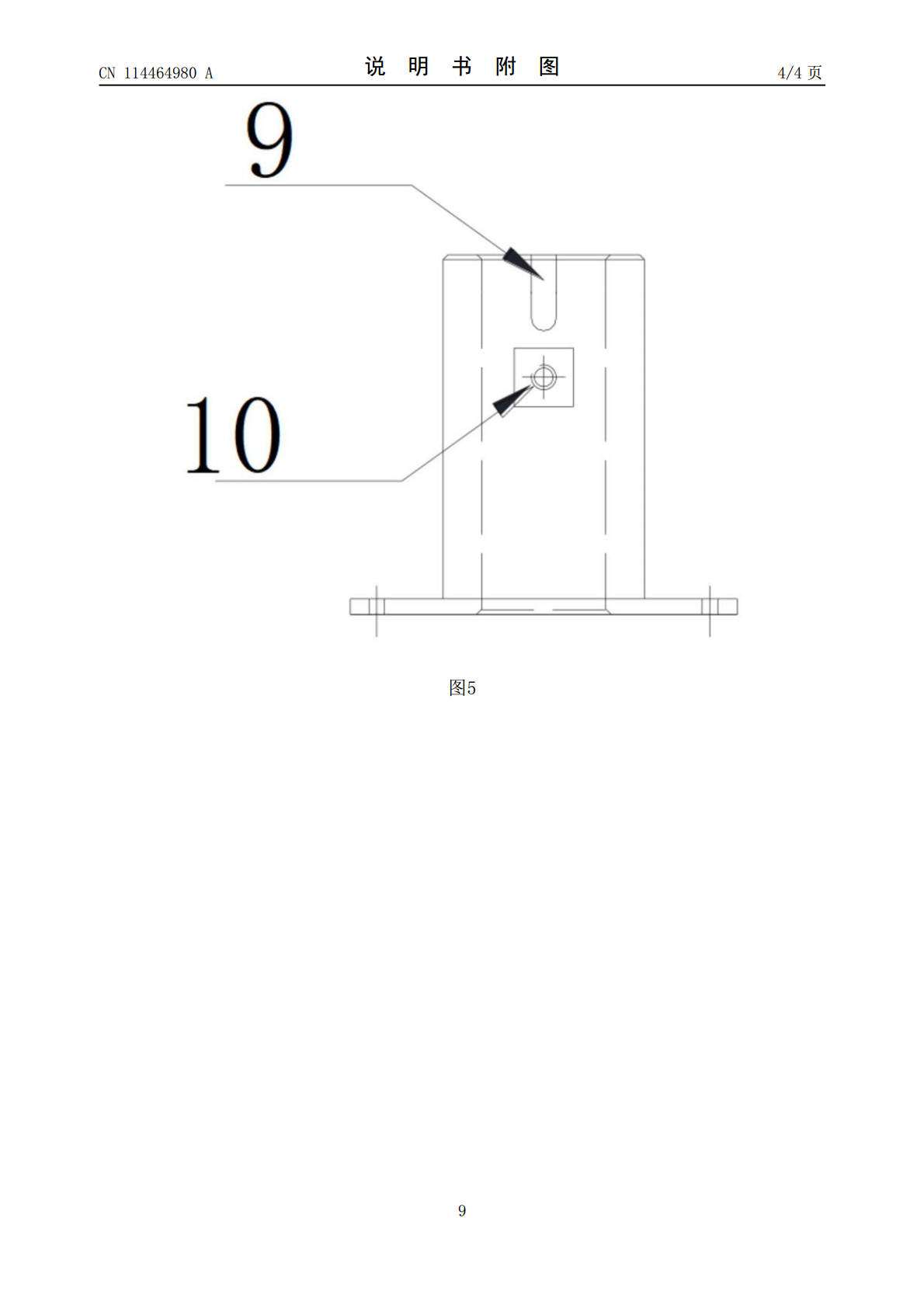

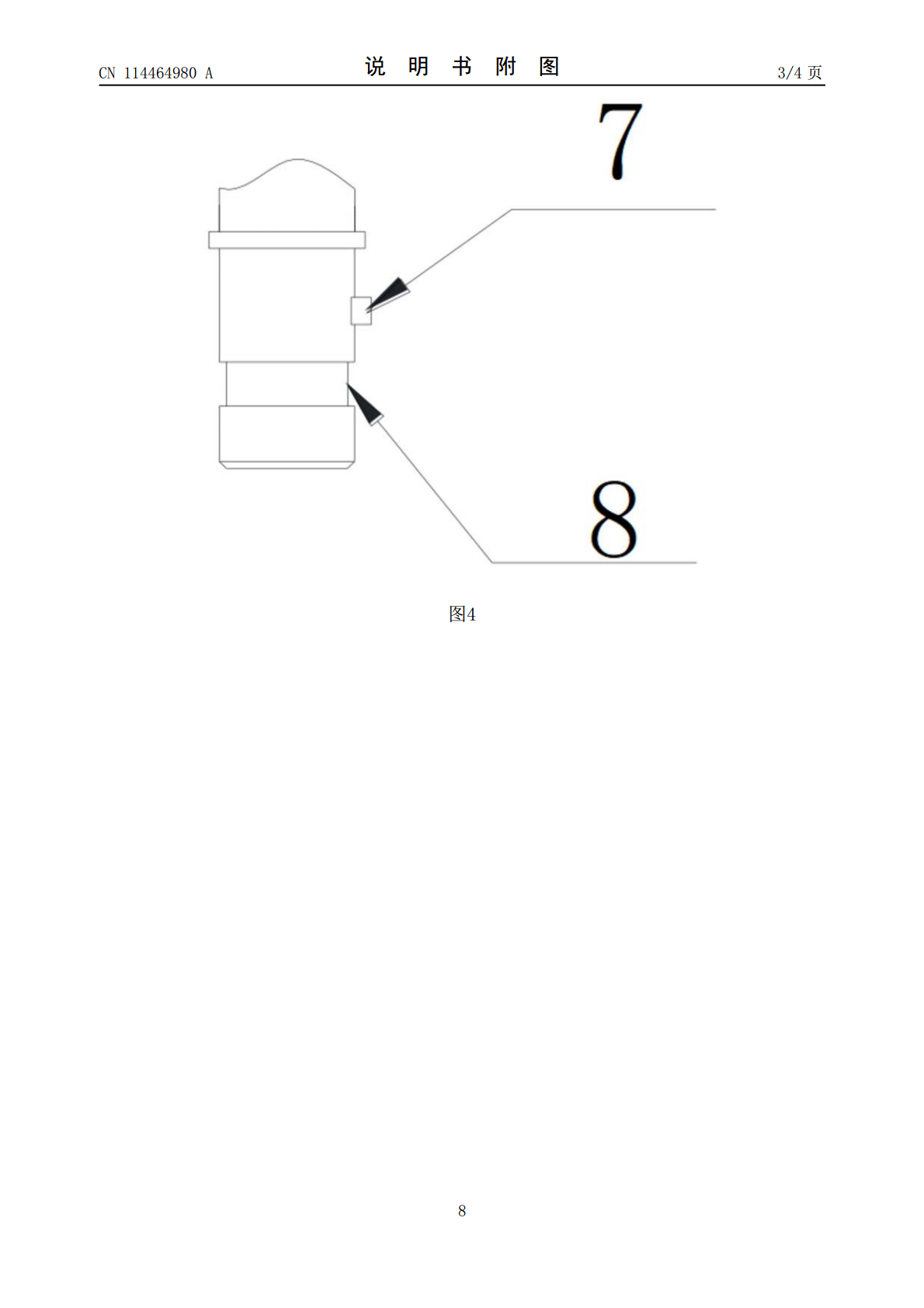

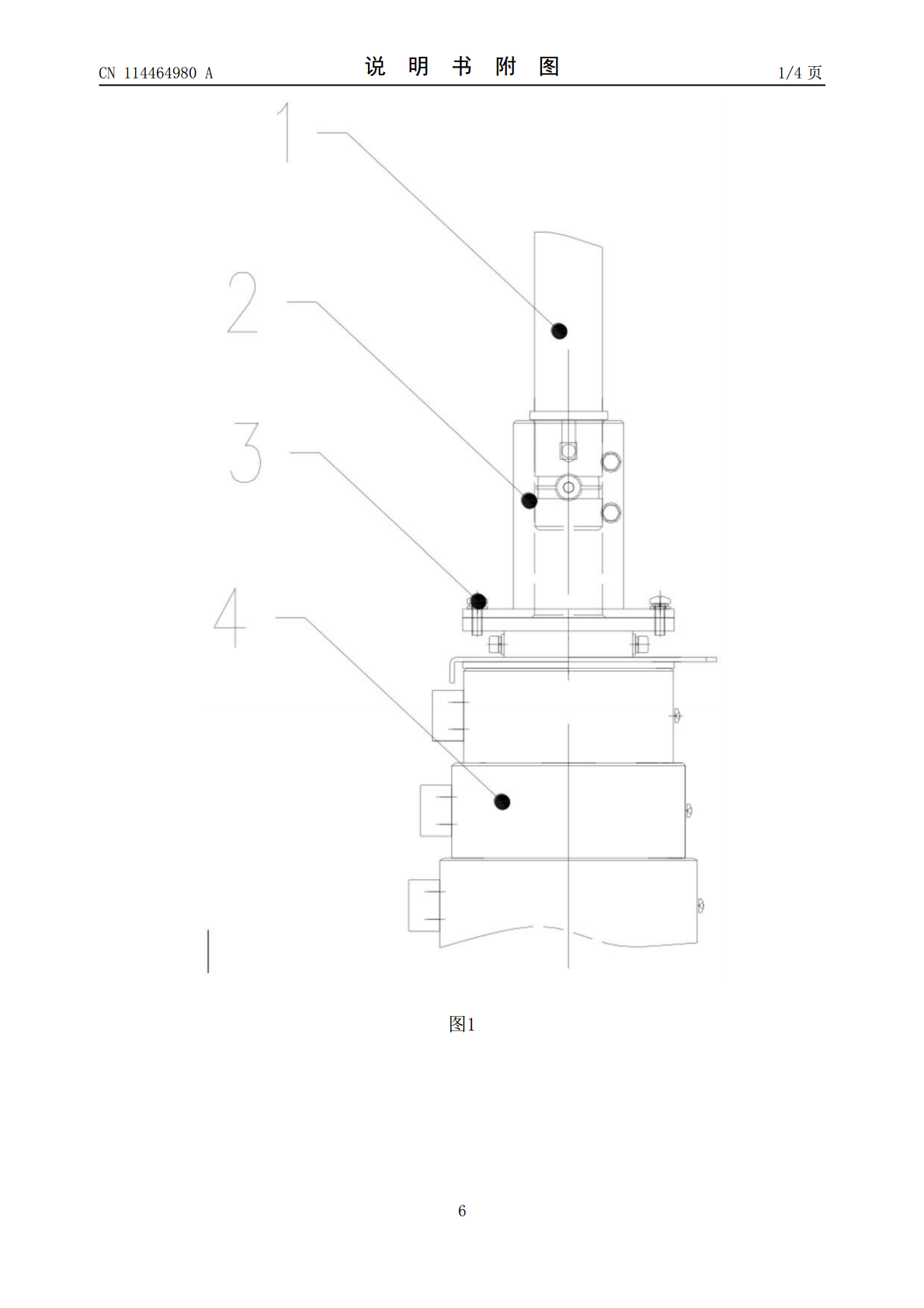

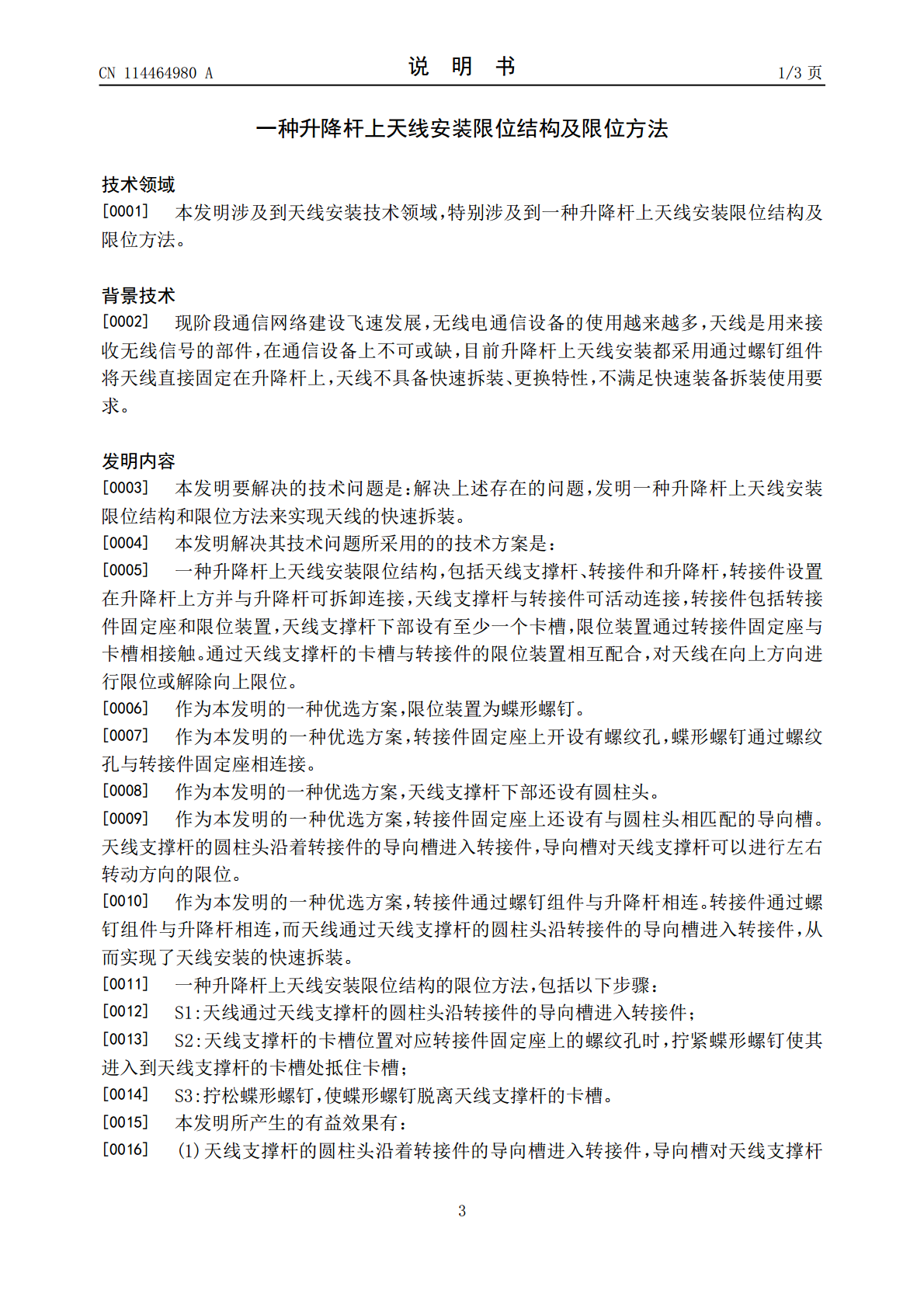

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114464980A(43)申请公布日2022.05.10(21)申请号202111598060.4(22)申请日2021.12.24(71)申请人衡阳泰豪通信车辆有限公司地址421000湖南省衡阳市高新技术产业开发区芙蓉路46号(72)发明人黄新勇李宏海效成江秦陈炜游洪波付赛君(74)专利代理机构长沙市标致专利代理事务所(普通合伙)43218专利代理师徐邵华(51)Int.Cl.H01Q1/12(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种升降杆上天线安装限位结构及限位方法(57)摘要本发明公开了一种升降杆上天线安装限位结构，包括天线支撑杆、转接件和升降杆，转接件设置在升降杆上方并与升降杆可拆卸连接，天线支撑杆与转接件可活动连接，其特征在于：转接件包括转接件固定座和限位装置，天线支撑杆下部设有卡槽，限位装置通过转接件固定座与卡槽相接触，限位装置为蝶形螺钉，转接件固定座上开设有螺纹孔，蝶形螺钉通过螺纹孔与转接件固定座相连接，天线支撑杆下部还设有圆柱头，转接件固定座上还设有与圆柱头相匹配的导向槽，转接件通过螺钉组件与升降杆相连。本发明在天线和升降杆中间通过转接件连接，利用天线支撑杆自身的圆柱头和卡槽以及转接件上的导向槽和蝶形螺钉可实现对天线的快速限位，满足天线快速拆装使用要求。CN114464980ACN114464980A权利要求书1/1页1.一种升降杆上天线安装限位结构，包括天线支撑杆、转接件和升降杆，转接件设置在升降杆上方并与升降杆可拆卸连接，天线支撑杆与转接件可活动连接，其特征在于，转接件包括转接件固定座和限位装置，天线支撑杆下部设有至少一个卡槽，限位装置通过转接件固定座与卡槽相接触。2.根据权利要求1所述一种升降杆上天线安装限位结构，其特征在于，所述限位装置为蝶形螺钉。3.根据权利要求2所述一种升降杆上天线安装限位结构，其特征在于，所述转接件固定座上开设有螺纹孔，蝶形螺钉通过螺纹孔与转接件固定座相连接。4.根据权利要求1所述一种升降杆上天线安装限位结构，其特征在于，所述天线支撑杆下部还设有至少一个圆柱头。5.根据权利要求4所述一种升降杆上天线安装限位结构,其特征在于，所述转接件固定座上还设有与圆柱头相匹配的导向槽。6.根据权利要求1‑5任一所述一种升降杆上天线安装限位结构，其特征在于，所述转接件通过螺钉组件与升降杆相连。7.一种根据权利要求6所述升降杆上天线安装限位结构的限位方法，其特征在于，包括以下步骤：S1:天线通过天线支撑杆的圆柱头沿转接件的导向槽进入转接件；S2：天线支撑杆的卡槽位置对应转接件固定座上的螺纹孔时，拧紧蝶形螺钉使其进入到天线支撑杆的卡槽处抵住卡槽；S3：拧松蝶形螺钉，使蝶形螺钉脱离天线支撑杆的卡槽。2CN114464980A说明书1/3页一种升降杆上天线安装限位结构及限位方法技术领域[0001]本发明涉及到天线安装技术领域，特别涉及到一种升降杆上天线安装限位结构及限位方法。背景技术[0002]现阶段通信网络建设飞速发展，无线电通信设备的使用越来越多，天线是用来接收无线信号的部件，在通信设备上不可或缺，目前升降杆上天线安装都采用通过螺钉组件将天线直接固定在升降杆上，天线不具备快速拆装、更换特性，不满足快速装备拆装使用要求。发明内容[0003]本发明要解决的技术问题是：解决上述存在的问题，发明一种升降杆上天线安装限位结构和限位方法来实现天线的快速拆装。[0004]本发明解决其技术问题所采用的的技术方案是：[0005]一种升降杆上天线安装限位结构，包括天线支撑杆、转接件和升降杆，转接件设置在升降杆上方并与升降杆可拆卸连接，天线支撑杆与转接件可活动连接，转接件包括转接件固定座和限位装置，天线支撑杆下部设有至少一个卡槽，限位装置通过转接件固定座与卡槽相接触。通过天线支撑杆的卡槽与转接件的限位装置相互配合，对天线在向上方向进行限位或解除向上限位。[0006]作为本发明的一种优选方案，限位装置为蝶形螺钉。[0007]作为本发明的一种优选方案，转接件固定座上开设有螺纹孔，蝶形螺钉通过螺纹孔与转接件固定座相连接。[0008]作为本发明的一种优选方案，天线支撑杆下部还设有圆柱头。[0009]作为本发明的一种优选方案，转接件固定座上还设有与圆柱头相匹配的导向槽。天线支撑杆的圆柱头沿着转接件的导向槽进入转接件，导向槽对天线支撑杆可以进行左右转动方向的限位。[0010]作为本发明的一种优选方案，转接件通过螺钉组件与升降杆相连。转接件通过螺钉组件与升降杆相连，而天线通过天线支撑杆的圆柱头沿转接件的导向槽进入转接件，从而实现了天线安装的快速拆装。[0011]一种升降杆上天线安装限位结构的限位方法，包括以下步骤：[0012]S1:天线通过天线
