一种农业病虫害防治用药物喷洒装置.pdf

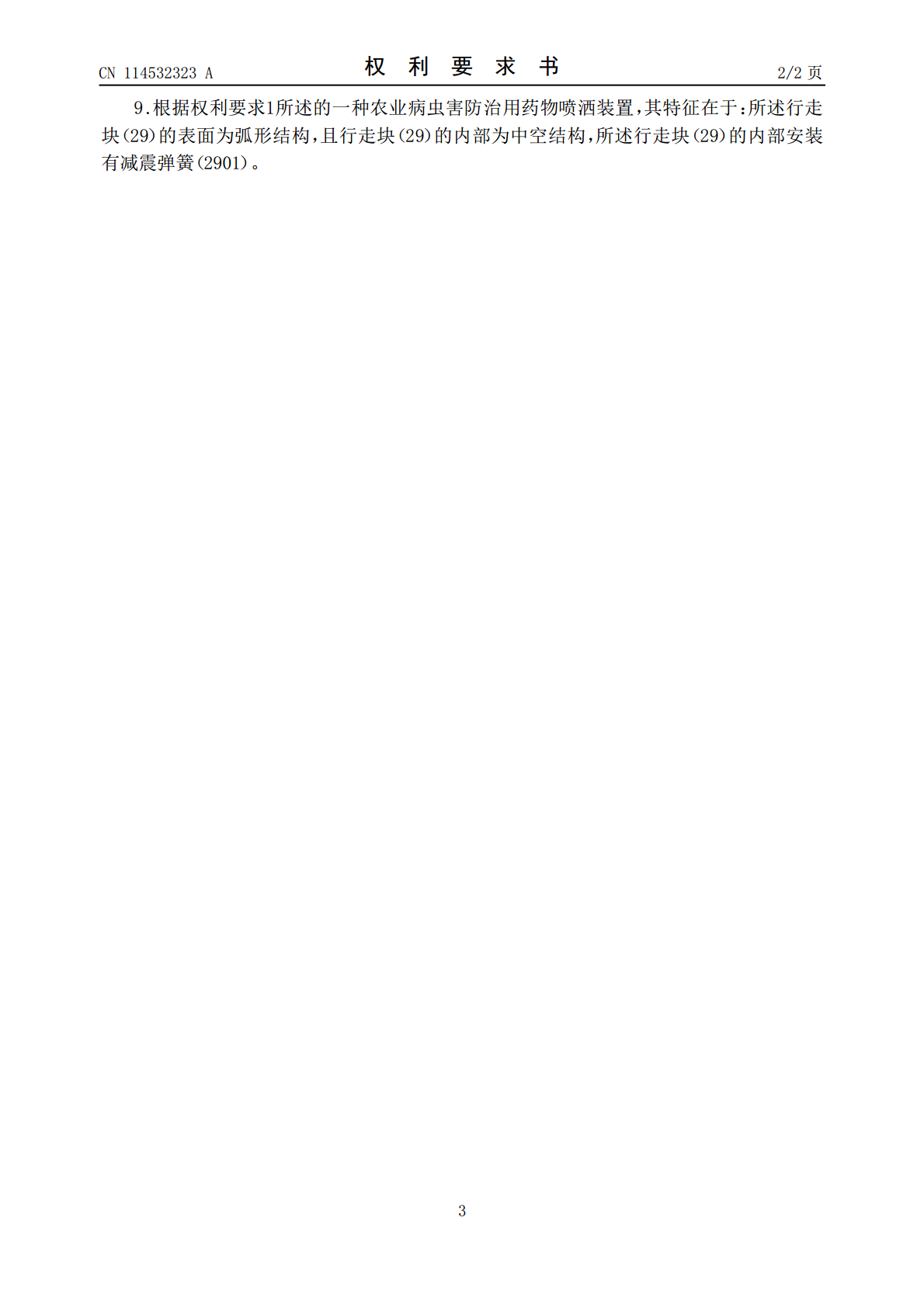

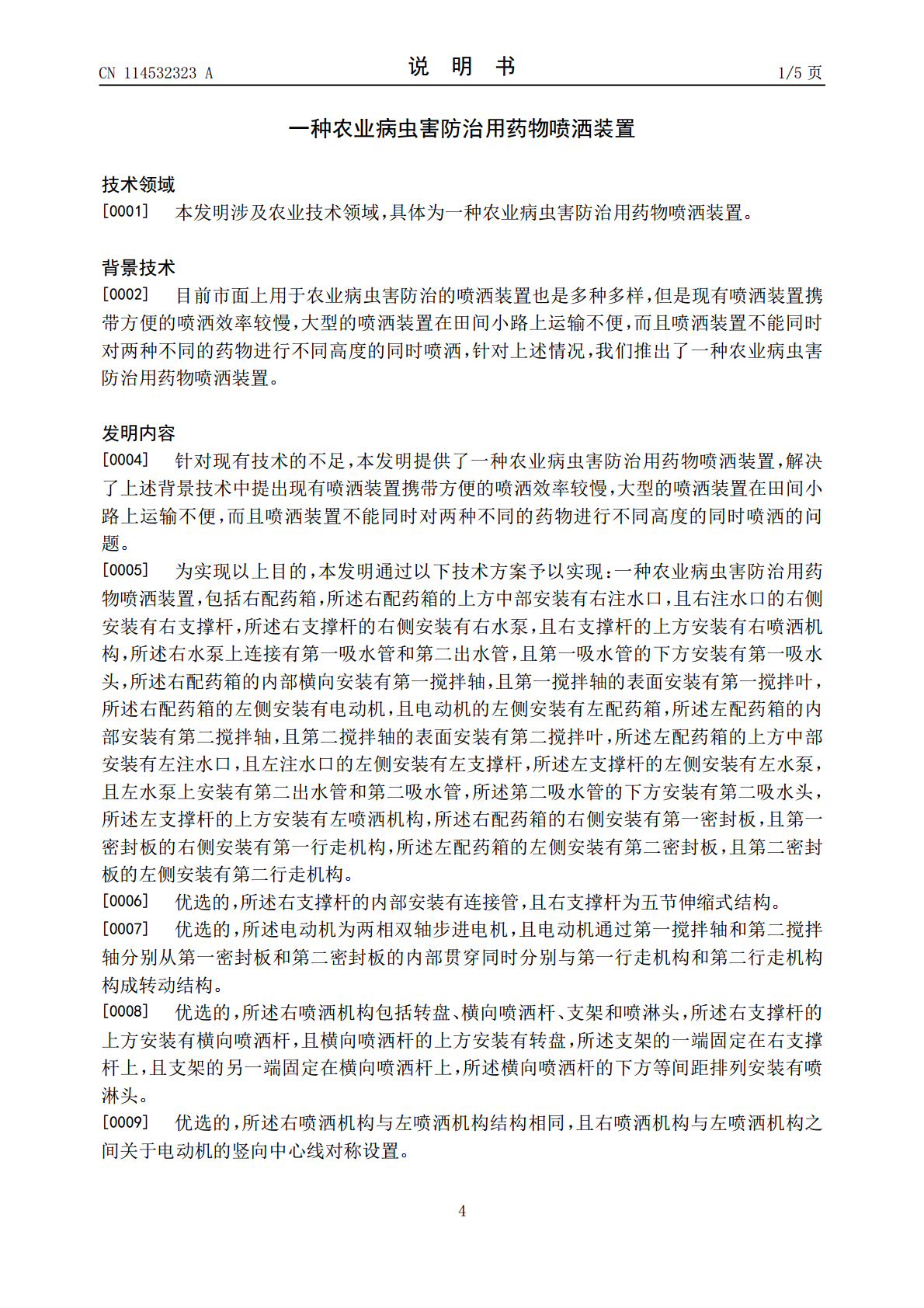

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114532323A(43)申请公布日2022.05.27(21)申请号202210343356.X(22)申请日2022.04.02(71)申请人姜治国地址276100山东省临沂市郯城县建设路48号(72)发明人姜治国(51)Int.Cl.A01M7/00(2006.01)B05B15/25(2018.01)权利要求书2页说明书5页附图3页(54)发明名称一种农业病虫害防治用药物喷洒装置(57)摘要本发明公开了一种农业病虫害防治用药物喷洒装置，涉及农业技术领域，具体为右配药箱，所述右配药箱的上方中部安装有右注水口，所述左配药箱的上方中部安装有左注水口，且左注水口的左侧安装有左支撑杆，所述左支撑杆的左侧安装有左水泵，所述第二吸水管的下方安装有第二吸水头，所述左支撑杆的上方安装有左喷洒机构，所述右配药箱的右侧安装有第一密封板，所述左配药箱的左侧安装有第二密封板。该农业病虫害防治用药物喷洒装置，能够自动的对农田进行药物喷洒作业，而且能够同时对农作物喷洒两种不同的药物，同时对农作物进行喷洒两种不同的药物时可以进行不同高度的喷洒，使用起来十分高效，能够对农业病虫害的防治带来便捷。CN114532323ACN114532323A权利要求书1/2页1.一种农业病虫害防治用药物喷洒装置，包括右配药箱（1），其特征在于：所述右配药箱（1）的上方中部安装有右注水口（2），且右注水口（2）的右侧安装有右支撑杆（3），所述右支撑杆（3）的右侧安装有右水泵（4），且右支撑杆（3）的上方安装有右喷洒机构（7），所述右水泵（4）上连接有第一吸水管（5）和第二出水管（6），且第一吸水管（5）的下方安装有第一吸水头（8），所述右配药箱（1）的内部横向安装有第一搅拌轴（9），且第一搅拌轴（9）的表面安装有第一搅拌叶（10），所述右配药箱（1）的左侧安装有电动机（11），且电动机（11）的左侧安装有左配药箱（12），所述左配药箱（12）的内部安装有第二搅拌轴（13），且第二搅拌轴（13）的表面安装有第二搅拌叶（14），所述左配药箱（12）的上方中部安装有左注水口（15），且左注水口（15）的左侧安装有左支撑杆（16），所述左支撑杆（16）的左侧安装有左水泵（17），且左水泵（17）上安装有第二出水管（18）和第二吸水管（19），所述第二吸水管（19）的下方安装有第二吸水头（20），所述左支撑杆（16）的上方安装有左喷洒机构（21），所述右配药箱（1）的右侧安装有第一密封板（22），且第一密封板（22）的右侧安装有第一行走机构（23），所述左配药箱（12）的左侧安装有第二密封板（24），且第二密封板（24）的左侧安装有第二行走机构（25）。2.根据权利要求1所述的一种农业病虫害防治用药物喷洒装置，其特征在于：所述右支撑杆（3）的内部安装有连接管（301），且右支撑杆（3）为五节伸缩式结构。3.根据权利要求1所述的一种农业病虫害防治用药物喷洒装置，其特征在于：所述电动机（11）为两相双轴步进电机，且电动机（11）通过第一搅拌轴（9）和第二搅拌轴（13）分别从第一密封板（22）和第二密封板（24）的内部贯穿同时分别与第一行走机构（23）和第二行走机构（25）构成转动结构。4.根据权利要求1所述的一种农业病虫害防治用药物喷洒装置，其特征在于：所述右喷洒机构（7）包括转盘（701）、横向喷洒杆（702）、支架（703）和喷淋头（704），所述右支撑杆（3）的上方安装有横向喷洒杆（702），且横向喷洒杆（702）的上方安装有转盘（701），所述支架（703）的一端固定在右支撑杆（3）上，且支架（703）的另一端固定在横向喷洒杆（702）上，所述横向喷洒杆（702）的下方等间距排列安装有喷淋头（704）。5.根据权利要求1所述的一种农业病虫害防治用药物喷洒装置，其特征在于：所述右喷洒机构（7）与左喷洒机构（21）结构相同，且右喷洒机构（7）与左喷洒机构（21）之间关于电动机（11）的竖向中心线对称设置。6.根据权利要求4所述的一种农业病虫害防治用药物喷洒装置，其特征在于：所述第二出水管（6）的一端连通右水泵（4），且第二出水管（6）的另一端从右支撑杆（3）的内部穿过然后绕过转盘（701）再从横向喷洒杆（702）的内部穿过与喷淋头（704）贯穿。7.根据权利要求1所述的一种农业病虫害防治用药物喷洒装置，其特征在于：所述第一行走机构（23）包括转轴（26）、转轮（27）、液压伸缩柱（28）和行走块（29），所述转轮（27）的内部安装有转轴（26），且转轮（27）的外侧环形阵列分布有六个液压伸缩柱（28），所述液压伸缩柱（28）的一端安装有行走块（29）。8.根据权利要求7所述的一种农业病虫害防治用药物喷洒装置，其特征
