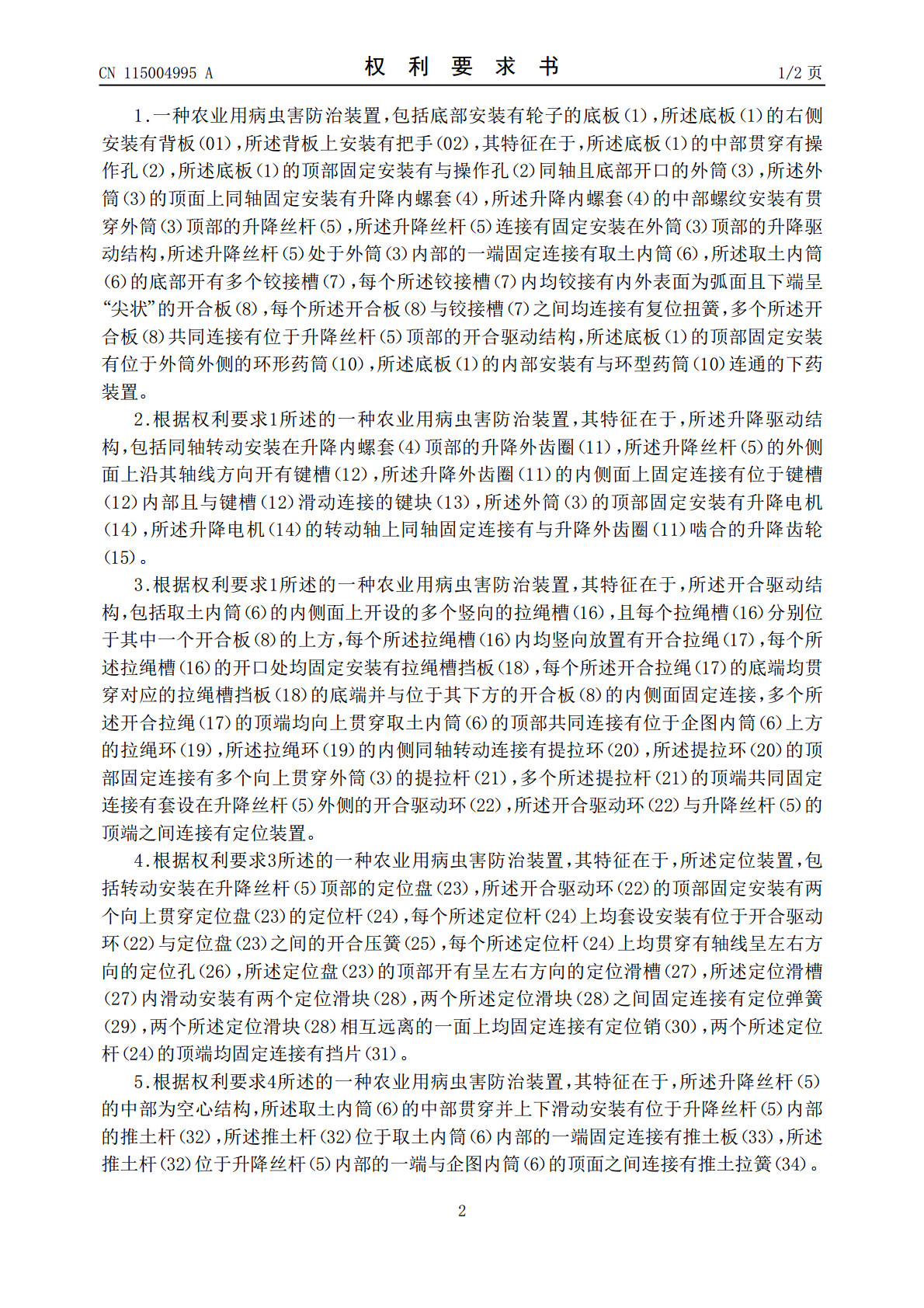

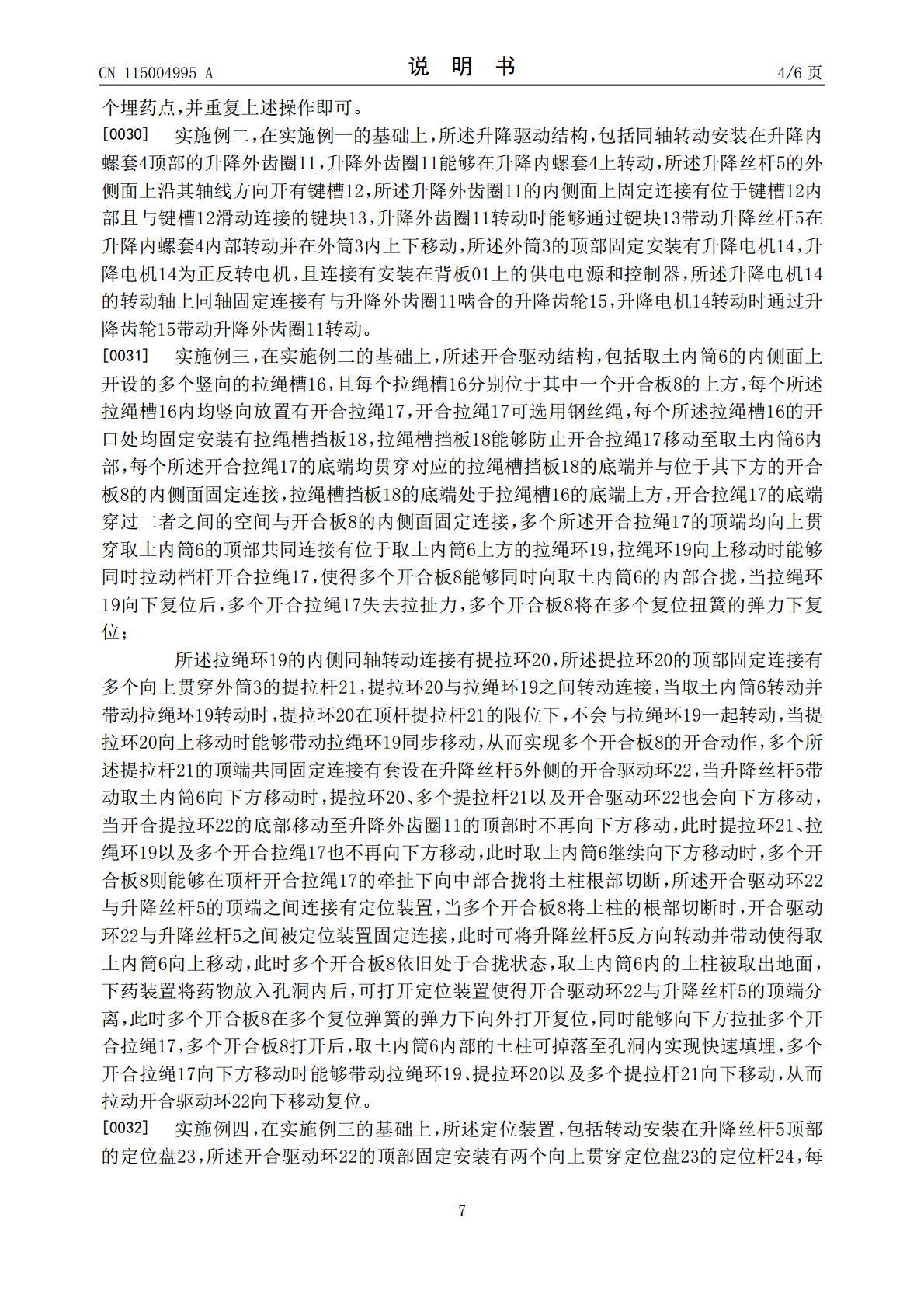

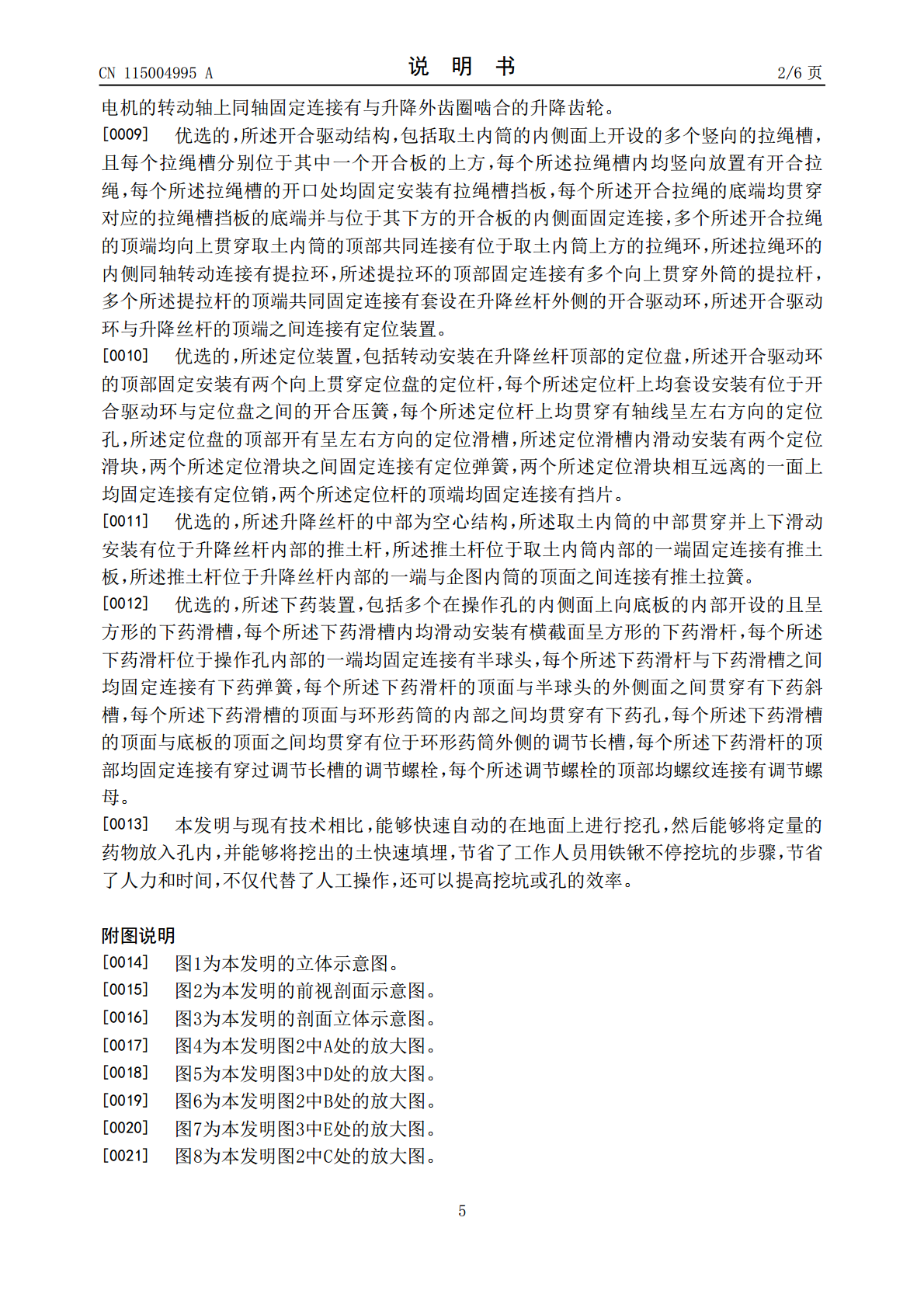

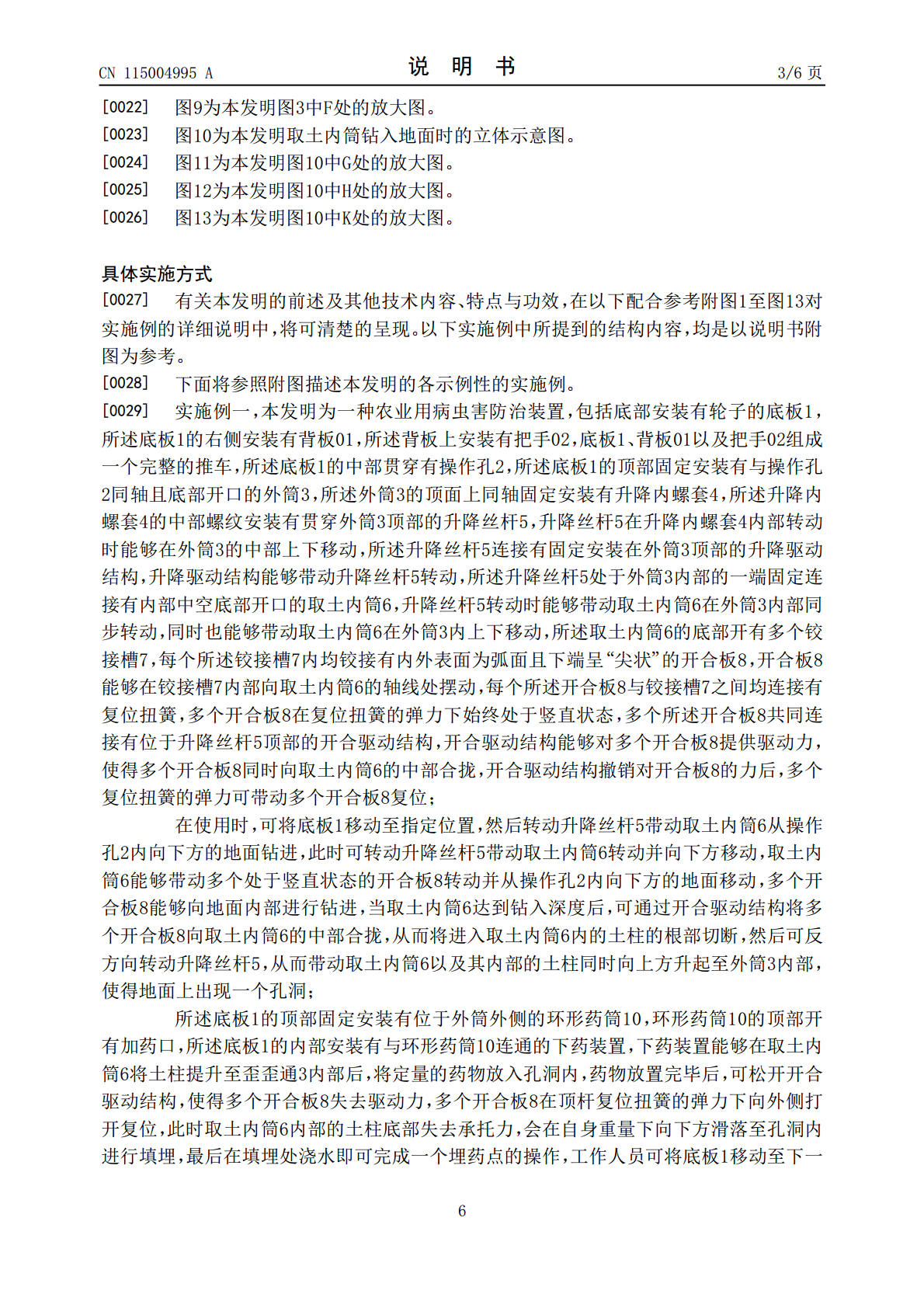

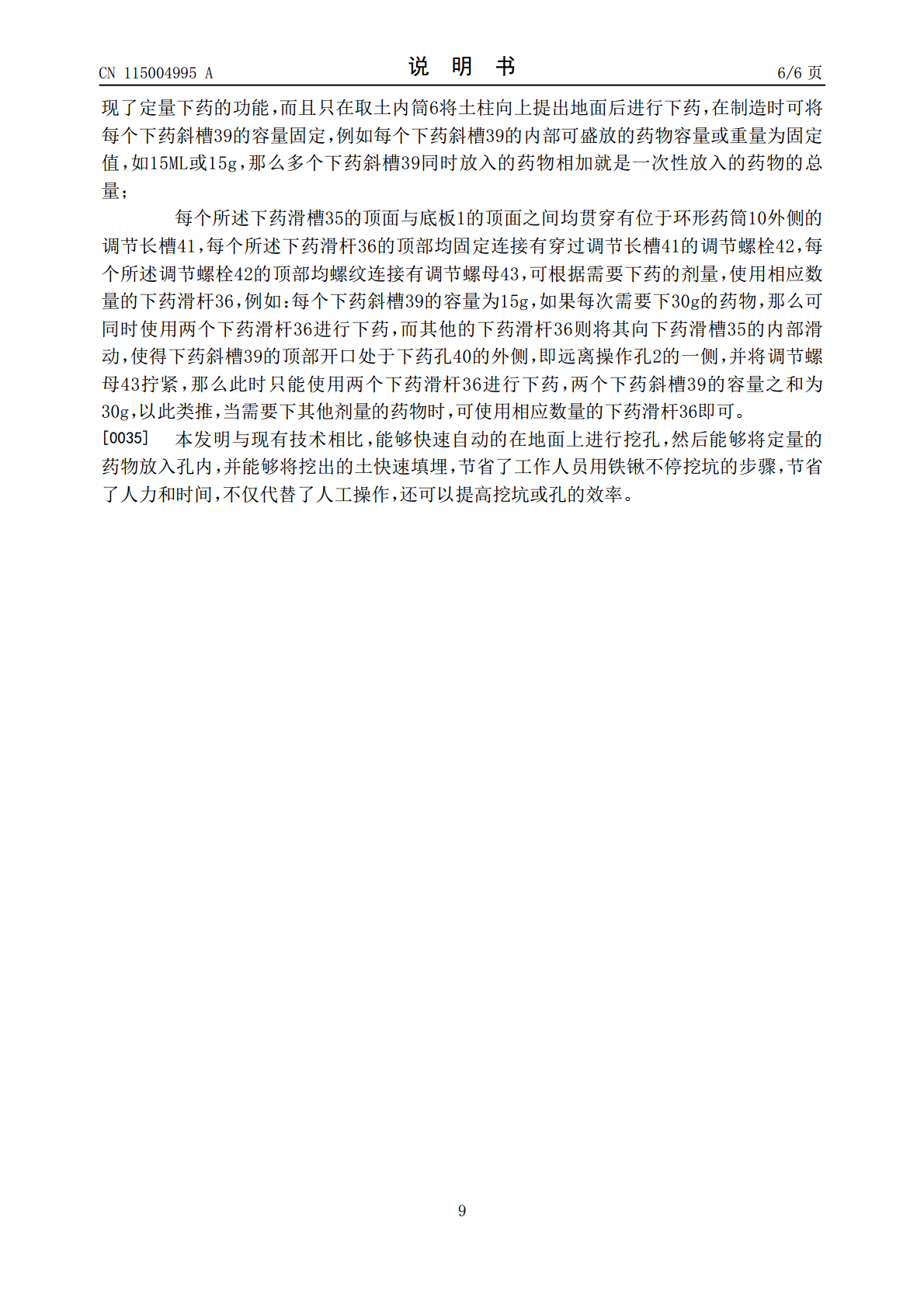

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115004995A(43)申请公布日2022.09.06(21)申请号202210765300.3(22)申请日2022.07.01(71)申请人许昌职业技术学院地址461000河南省许昌市东城区新兴东路4336号(72)发明人苏百童李培潘磊郭华师微微焦阳周俊娜黄佩瑾林艳歌王德亮任亚娟赵金锐张强赵兴伟李峰王梅郑静华张姸姸于秀芳郭晓云(74)专利代理机构河南大象律师事务所41129专利代理师李迎波(51)Int.Cl.A01G13/00(2006.01)A01C5/04(2006.01)权利要求书2页说明书6页附图9页(54)发明名称一种农业用病虫害防治装置(57)摘要本发明提供一种农业用病虫害防治装置，解决了埋药法工作人员需要不停的进行的挖坑放药工作，工作量巨大，且操作繁琐的问题。包括底板，底板的中部贯穿有操作孔，底板的顶部固定安装有与操作孔同轴且底部开口的外筒，外筒的顶面上同轴固定安装有升降内螺套，升降内螺套的中部螺纹安装有贯穿外筒顶部的升降丝杆，升降丝杆连接有固定安装在外筒顶部的升降驱动结构，升降丝杆处于外筒内部的一端固定连接有取土内筒，取土内筒的底部开有多个铰接槽，每个铰接槽内均铰接有内外表面为弧面且下端呈“尖状”的开合板。本发明能够快速自动的在地面上进行挖孔，将定量的药物放入孔内并将挖出的土快速填埋，节省了工作人员用铁锹不停挖坑的步骤。CN115004995ACN115004995A权利要求书1/2页1.一种农业用病虫害防治装置，包括底部安装有轮子的底板（1），所述底板（1）的右侧安装有背板（01），所述背板上安装有把手（02），其特征在于，所述底板（1）的中部贯穿有操作孔（2），所述底板（1）的顶部固定安装有与操作孔（2）同轴且底部开口的外筒（3），所述外筒（3）的顶面上同轴固定安装有升降内螺套（4），所述升降内螺套（4）的中部螺纹安装有贯穿外筒（3）顶部的升降丝杆（5），所述升降丝杆（5）连接有固定安装在外筒（3）顶部的升降驱动结构，所述升降丝杆（5）处于外筒（3）内部的一端固定连接有取土内筒（6），所述取土内筒（6）的底部开有多个铰接槽（7），每个所述铰接槽（7）内均铰接有内外表面为弧面且下端呈“尖状”的开合板（8），每个所述开合板（8）与铰接槽（7）之间均连接有复位扭簧，多个所述开合板（8）共同连接有位于升降丝杆（5）顶部的开合驱动结构，所述底板（1）的顶部固定安装有位于外筒外侧的环形药筒（10），所述底板（1）的内部安装有与环型药筒（10）连通的下药装置。2.根据权利要求1所述的一种农业用病虫害防治装置，其特征在于，所述升降驱动结构，包括同轴转动安装在升降内螺套（4）顶部的升降外齿圈（11），所述升降丝杆（5）的外侧面上沿其轴线方向开有键槽（12），所述升降外齿圈（11）的内侧面上固定连接有位于键槽（12）内部且与键槽（12）滑动连接的键块（13），所述外筒（3）的顶部固定安装有升降电机（14），所述升降电机（14）的转动轴上同轴固定连接有与升降外齿圈（11）啮合的升降齿轮（15）。3.根据权利要求1所述的一种农业用病虫害防治装置，其特征在于，所述开合驱动结构，包括取土内筒（6）的内侧面上开设的多个竖向的拉绳槽（16），且每个拉绳槽（16）分别位于其中一个开合板（8）的上方，每个所述拉绳槽（16）内均竖向放置有开合拉绳（17），每个所述拉绳槽（16）的开口处均固定安装有拉绳槽挡板（18），每个所述开合拉绳（17）的底端均贯穿对应的拉绳槽挡板（18）的底端并与位于其下方的开合板（8）的内侧面固定连接，多个所述开合拉绳（17）的顶端均向上贯穿取土内筒（6）的顶部共同连接有位于企图内筒（6）上方的拉绳环（19），所述拉绳环（19）的内侧同轴转动连接有提拉环（20），所述提拉环（20）的顶部固定连接有多个向上贯穿外筒（3）的提拉杆（21），多个所述提拉杆（21）的顶端共同固定连接有套设在升降丝杆（5）外侧的开合驱动环（22），所述开合驱动环（22）与升降丝杆（5）的顶端之间连接有定位装置。4.根据权利要求3所述的一种农业用病虫害防治装置，其特征在于，所述定位装置，包括转动安装在升降丝杆（5）顶部的定位盘（23），所述开合驱动环（22）的顶部固定安装有两个向上贯穿定位盘（23）的定位杆（24），每个所述定位杆（24）上均套设安装有位于开合驱动环（22）与定位盘（23）之间的开合压簧（25），每个所述定位杆（24）上均贯穿有轴线呈左右方向的定位孔（26），所述定位盘（23）的顶部开有呈左右方向的定位滑槽（27），所述定位滑槽（27）内滑动安装有两个定位滑块（28），两个所述定位滑块（28）之间固定连接有定位弹簧（29），两个所述定位滑块（28）相互远离的一
